本文发表在第16期《梳理技术》杂志上，更多好文章期待您的投稿。投稿邮箱：shulijishu@geron-china.com
亚麻/棉转杯纺纱工艺实践
吴红玲、蒋少军 （兰州理工大学）
路岩 （宁夏宁阳棉纺织有限公司）
0 前言
自20世纪80年代以来，随着天然纤维热的兴起，亚麻类织物以其优良的吸湿性、散热性及良好的服饰特点已逐渐被人们所认识，而且越来越受到青睐，特别是亚麻纺织品较之苎麻、大麻、罗布麻等纺织品服用性能更舒适、挺括、色调更柔和大方，手感更滑爽，并已进入高档纺织品的行列。而我国作为世界第二亚麻资源大国，随着国际市场的拓宽，将在世界亚麻行业占有相当重要的地位。亚麻及其混纺转杯纺纱产品也是其中需要开发的产品之一。
1 原料性能
纺织用亚麻均为一年生草本植物，属韧皮纤维，麻茎直径1～3 mm，纤维成束地分布在茎的韧皮部分，在麻茎径向有20～40个纤维束均匀地分布，呈一圈完整的环状纤维层。单纤维为初生韧皮纤维细胞，一个细胞就是一根单纤维，一束纤维中约有30～50根单纤维。单纤维和束纤维的构造，在麻茎不同部位是不一致的，因此，纤维品质也是不均匀的。亚麻麻茎径向结构可由表皮层(包括薄皮、表皮、薄壁)、韧皮层(纤维层)、形成层、木质层与髓质层五部分组成。麻茎中木质层占70%～75%，韧皮层占13%～17%，韧皮层纤维含量约占11%～30%，这要视麻茎的不同部位而异。
亚麻纤维的主要成分为纤维素，并含有较多的半纤维素、木质素、果胶和其他物质。
其化学组成（%）为：纤维素70～80；半纤维素12～15；木质素2.5～5.0；果胶1.4～5.7；脂蜡质1.2～1.8；灰分0.8～1.3；含氮物0.3～0.6。
由于亚麻的纤维长度差异大，特别是落麻平均长度短、短绒多、含杂多，以前的工艺主要是采用环锭细纱机来加工，但成纱质量不够好，尤其是条干比较差，而采用转杯纺纱机来加工落麻和短麻就非常适应，且生产的短麻纱产量高、质量好。
与亚麻纤维混纺的棉纤维采用327锯齿棉。甘肃武威麻纺厂亚麻落麻纤维的各项物理机械性能为：细度3.33～6.67 dtex；平均长度12～25 mm；断裂强度4.99～6.03 cN/dtex；断裂伸长2.1%～2.4%。
棉纤维各项性能：细度1.46 dtex；主体长度27.6 mm；含杂率1.49%；短绒率13%；含水率7.2%。
2 纺纱工艺流程
采用转杯纺生产加工36 tex亚麻/棉（45/55）混纺纱，混纺比为45/55，其纺纱工艺流程为：
A002D型自动抓棉机→A006BS型自动混棉机→A036B型豪猪开棉机→A092AS型给棉机→A076E型单打手成卷机→A186F型梳棉机→FA304型并条机（头道）→A304型并条机（二道）→F1603型转杯纺纱机
3 各工序工艺技术措施
3.1 开清棉
根据亚麻纤维的特性，在加工亚麻/棉混纺纱时，开清棉工序应保证充分开松、均匀混合，提高棉卷质量。
清花主要工艺参数：抓棉打手伸出肋条3.0 mm，抓棉打手转速720 r/min，抓棉小车转速2.3 r/min，豪猪打手转速540r/min，综合打手转速1020 r/min，综合打手～天平罗拉隔距8.0mm，综合打手～尘棒隔距为进口8.0mm、出口18.0 mm。
3.2 梳棉
合理配置梳棉工艺是提高成纱质量的重要环节。为保证纤维受到充分的梳理，应适当提高锡林的速度，有利于纤维转移和防止绕锡林，适当放慢道夫速度，虽然产量降低，但有利于剥棉和改善生条条干均匀度。
梳棉工艺参数：生条定量20.14 g/5m，锡林速度360 r/min，道夫速度22 r/min，刺辊～锡林隔距0.18mm，锡林～道夫隔距0.10mm，锡林～盖板隔距0.41、0.38、0.36、0.36、0.38 mm，给棉板～刺辊隔距0.23 mm，锡林～前上罩板隔距为上0.86 mm、下1.09 mm。
3.3 并条

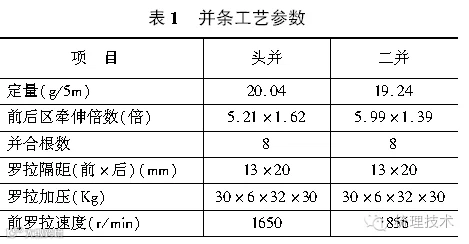

并条工序主要考虑合理的牵伸分配，增大加压量，充分改善纤维平行伸直度，同时加强并合作用，主要工艺参数见表1。
3.4 转杯纺
转杯纺工序是整个纺纱过程的最后一道工序，各有关工艺参数的选用是否合理，将直接影响成纱质量和纺纱稳定性。
转杯纺的主要工艺参数：纱线号数36 tex，分梳辊转速8400 r/min，转杯速度38280 r/min，捻度74 T/10cm，引纱速度65 m/min，公定回潮率12.0 %。
4 成纱质量
采用转杯纺生产加工36tex亚麻/棉(45/55）混纺纱，测试半制品及细纱的质量，产品质量接近同特数的纯棉纱线。
转杯纺工艺纺纱效果：生条重量CV值6.08%，末条重量CV值1.61%。成纱质量：10万米粗节12个，条干CV14.24%，细节（-50%）12 个/km，粗节（+50%）77 个/km，棉结（+280%）113 个/km，重量CV值2.3 %，管间CV值3.3 %。
5 结语
转杯纺纱技术与其纱线具有很多优越的特性，它几乎可以纺任何纤维，这在其他纺纱方法中是不可能的。用转杯纺还可以纺竹节纱，另外在工业和装饰用纱领域，转杯纺还大有可为。转杯纺可以适纺各种纤维原料，可以纺制长度和粗细差异较环锭纺更难处理的各类纤维，纱支强力虽然较低，但成纱均匀度好、杂质少、耐磨性好、伸长大、染色性好，成纱捻度有分层结构特性，很适合于针织用纱。
参考文献：
［1］李综. 转杯纺纱现状及发展［Ｊ］.纺织新产品信息.2002（1）：5－6.
［2］端木应法，吴予群.转杯纺纱机的主要性能及设备选型［Ｊ］.纺织工艺设备.2002（7/8）：7－11.
［3］姜怀，邬福鳞，梁洁，等.纺织材料学［M］.北京：中国纺织出版社，1997.
［4］顾伯明.亚麻纺纱［M］.北京：纺织工业出版社，1998.
［5］纺织材料学编写组.纺织材料学［M］.北京：纺织工业出版社，1986.
［6］上海纺织科学研究院.气流纺纱理论与实践［M］.上海：上海科学技术出版社，1984.
［7］张百祥.转杯纺开发非棉产品的原料选配［Ｊ］.棉纺织技术，1994；22（8）：22－25.［8］童雨津.转杯纺加工绸丝/棉混纺纱的生产实践［Ｊ］.棉纺织技术，1994；20（7）：39.
