AU152型针布包卷器的改进

AU152型针布包卷器的改进

周勇、杨永国

（宜昌佳润纺织有限责任公司）

梳棉工序常用的AU152型针布包卷器（见图1），结构较为复杂，它包括立柱、两根水平轴、水平轴托脚、角铁游动架、侧压刀、大滑轮、调节小滑轮、摩擦板、退卷部分和支撑杆等。针布包卷前安装包卷器时，需要通过4根立柱上的托脚调节前后两根水平轴的高低及水平状况，并调节4根立柱的前、后、左、右位置来保持游动架和侧压板移动灵活，方能减少对针布包卷质量的影响。调整工作较繁琐，工作量大。我们对其改造，简化了构造，节省安装工作量，保证了针布包卷质量的稳定。

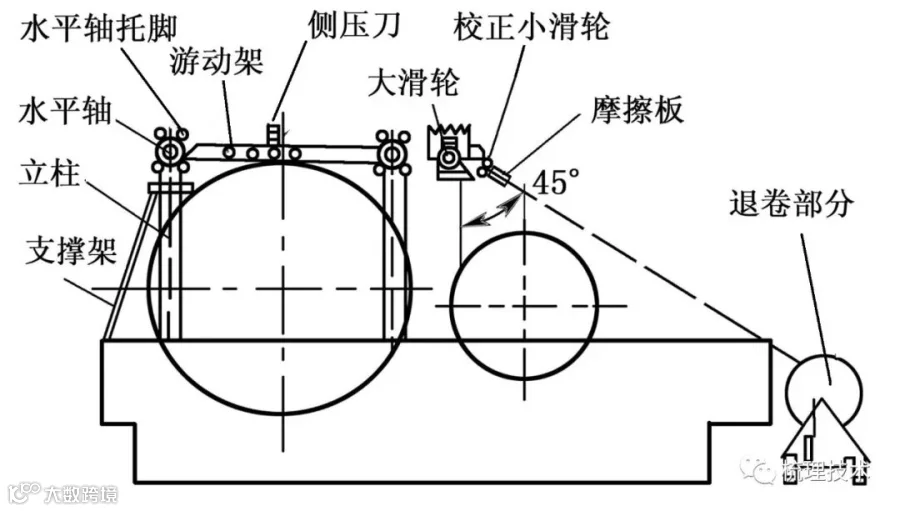

 图1    AU152型针布包卷器示意

我们的做法是：拆除4根立柱及支撑杆，拆除后水平轴把前水平轴及游动架用两块厚1cm、宽5cm的扁铁作支架固定在锡林或道夫墙板上，在侧压板后端固定凹形加重块，防止侧压板浮起。完成后的针布包卷器（见图2），结构大为简化。

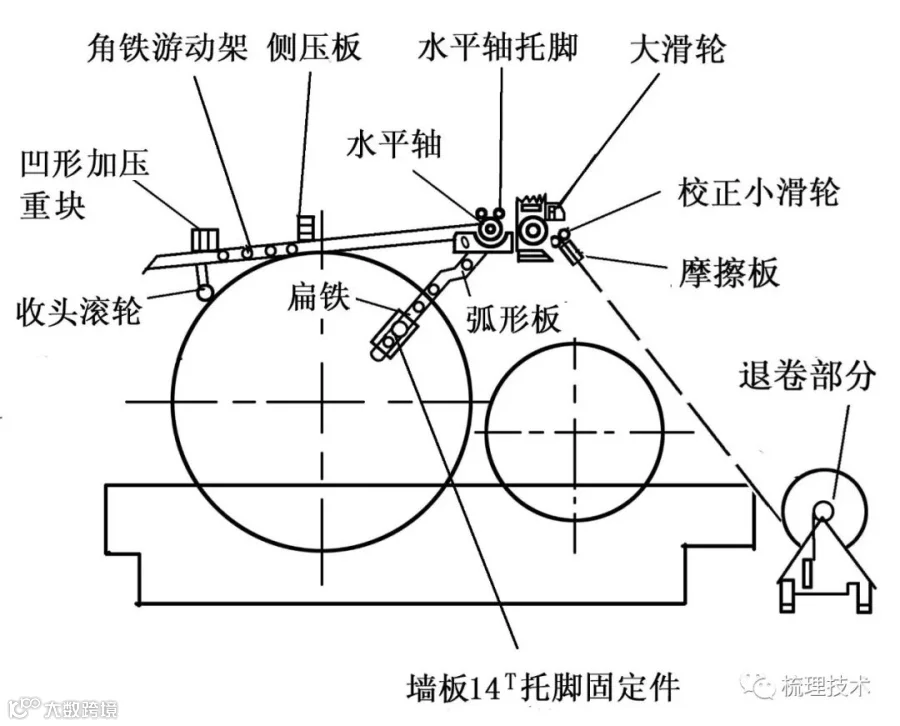

图2    改进后的针布包卷器示意

具体操作时，需把扁铁折成图3的弯形，扁铁上端均匀攻丝4~5眼，加装弧形板，固定前水平轴及游动架，下端对应盖板支撑托脚孔眼钻孔（切除两件废旧抄针机脚上端弧形部分，将下部中间孔眼加工成可调试孔槽），并借助它把扁铁固定在墙板上盖板支撑托脚紧固螺丝处（14^T前托脚处），见图4。包卷道夫时，可直接把扁铁安装在抄针托脚处。

图3    扁铁折成弯形示意

图4    固定件

这里需要注意的是：

（1）弧形板固定前水平轴时，可把前水平轴垂直轴向穿孔，用螺杆螺母紧固，视针布包卷需要调节弧形板安装位置高低；

（2）针布包卷至需调换侧压刀时，在侧压板上应先加装撑杆，撑杆下面装有塑胶滚轮，可随滚筒一起转动，便于包卷结束后收头（包卷也可使用塑胶滚轮）。

这种改造，除了安装简便，节省员工劳动强度外，还有其明显的优点，即无需繁琐地调节水平轴的水平状况，加压重块的作用可使侧压板与滚筒之间的位置保持相对固定，对清钢联梳棉机台针布的包卷，其作用发挥的更加充分。经过我们多次实践，取得比较满意的效果。
