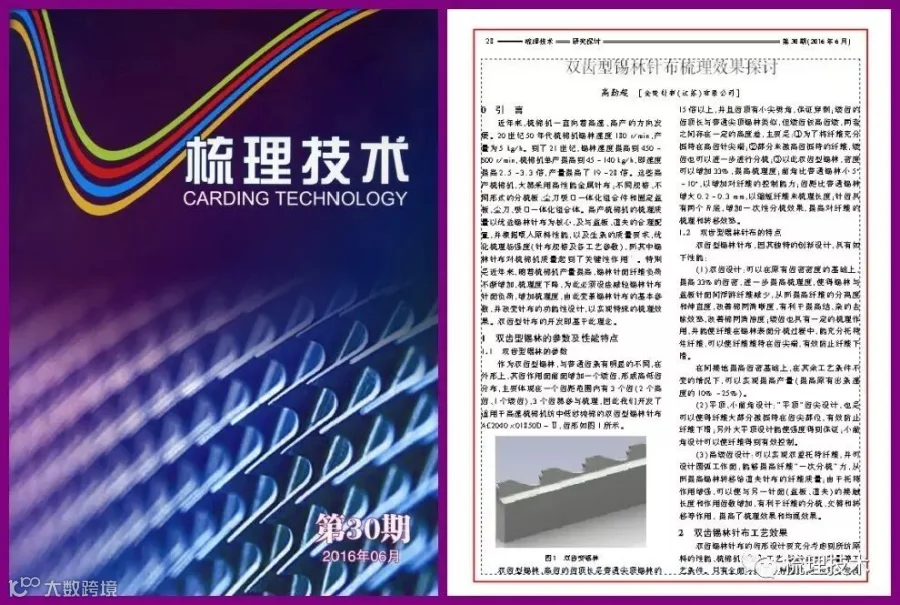

本文发表在第30期《梳理技术》杂志上，更多好文章期待您的投稿。 投稿邮箱：shulijishu@geron-china.com
双齿型锡林针布梳理效果探讨
高勤超 ［金轮针布（江苏）有限公司］
0 引言
近年来，梳棉机一直向着高速、高产的方向发展。20世纪50年代梳棉机锡林速度180 r/min，产量为5 kg/h。到了21世纪，锡林速度提高到450~600 r/min，梳棉机单产提高到45~140 kg/h，即速度提高2.5~3.3倍，产量提高了19~28倍。这些高产梳棉机，大都采用高性能金属针布；不同规格、不同形式的分梳板、尘刀吸口一体化组合件和固定盖板，尘刀、吸口一体化组合体。高产梳棉机的梳理质量以优选锡林针布为核心，及与盖板、道夫的合理配置，并根据喂入原料性能，以及生条的质量要求，优化梳理场强度（针布规格及各工艺参数），而其中锡林针布对梳棉机质量起到了关键性作用［1］。特别是近年来，随着梳棉机产量提高，锡林针面纤维负荷不断增加，梳理度下降，为此必须设法减轻锡林针布针面负荷，增加梳理度，由此变革锡林针布的基本参数，并改变针布的功能性设计，以实现特殊的梳理效果。双齿型针布的开发即基于此理念。
1 双齿型锡林的参数及性能特点
1.1 双齿型锡林的参数
作为双齿型锡林，与普通齿条有明显的不同，在外形上，其齿作用面前面增加一个矮齿，形成高低齿分布，主要体现在一个齿距范围内有3个齿（2个高齿、1个矮齿），3个齿都参与梳理，因此我们开发了适用于高速梳棉机纺中低纱纯棉的双齿型锡林针布AC2040×01850D-Ⅱ，齿形如图1所示。
图1 双齿型锡林
双齿型锡林，高齿的齿顶长是普通尖顶锡林的15倍以上，并且齿顶有小尖劈角，保证穿刺；矮齿的齿顶长与普通尖顶锡林类似，但矮齿较高齿矮，两者之间存在一定的高度差，主要是：①为了将纤维充分握持在高齿针尖端；②部分未被高齿握持的纤维，矮齿也可以进一步进行分梳；③以此双齿型锡林，密度可以增加33%，提高梳理度；前角比普通锡林小5°~10°，以增加对纤维的控制能力；齿距比普通锡林增大0.2~0.3 mm，以缩短纤维未梳理长度；针齿具有两个R底，增加一次性分梳效果，提高对纤维的梳理和转移效率。
1.2 双齿型锡林针布的特点
双齿型锡林针布，因其独特的创新设计，具有如下性能：
（1）双齿设计：可以在原有齿密密度的基础上，提高33%的齿密，进一步提高梳理度，使得锡林与盖板针面间浮游纤维减少，从而提高纤维的分离度和伸直度，改善棉网清晰度，有利于提高结、杂的去除效率，改善棉网清洁度；矮齿也具有一定的梳理作用，并能使纤维在锡林表面分梳过程中，能充分托持住纤维，可以使纤维维持在齿尖端，有效防止纤维下滑。
在间接地提高齿密基础上，在其余工艺条件不变的情况下，可以实现提高产量（提高原有出条速度的10%~25%）。
（2）平顶、小前角设计：“平顶”齿尖设计，也是可以使得纤维大部分被握持在齿尖部位，有效防止纤维下滑；另外大平顶设计能使强度得到保证；小前角设计可以使纤维得到有效控制。
（3）高矮齿设计：可以实现双重托持纤维，并可设计圆弧工作面，能够提高纤维“一次分梳”力，从而提高锡林转移给道夫针布的纤维质量；由于托持作用增强，可以使与另一针面(盖板、道夫)的接触长度和作用齿数增加，有利于纤维的分梳、交替和转移等作用, 提高了梳理效果和均混效果。
2 双齿锡林针布工艺效果
双齿锡林针布的齿形设计要充分考虑到所纺原料的性能、梳棉机机型及工艺、纺纱品种、产量等工艺条件。只有全面考虑了各种因素，才能充分发挥其分梳、均匀混合、转移的核心作用。以下即为双齿型锡林的梳理效果实测。
2.1 AC2040X01850D-Ⅱ双齿型锡林针布工艺效果
2.1.1 试验条件
试验在江苏某大型纺织厂进行。纺纱原料为细绒棉，纺纱品种为普梳18.2 tex，梳理机为FA221D。主要工艺参数如下。
锡林~盖板隔距 8、7、7、8（1/1000in）
刺辊~锡林隔距 7（1/1000in）
锡林~道夫隔距 5（1/1000in）
给棉板~刺辊隔距 12（1/1000in）
锡林速度 500 r/min
刺辊速度 1300 r/min
出条速度 120 m/min
定量 22 g/5m
产量 32 kg/h
2.1.2 针布配套［2~5］
刺辊 AT5010×05032VD
道夫 AD5030×02190D
盖板 PT43(GRAF)
锡林 AC2040X01850D-Ⅱ
2.1.3 试验要求
只对锡林针布进行更换成双齿锡林针布，出条速度提高到160 m/min进行试验，而其余工艺条件不变。
2.1.4 工艺效果

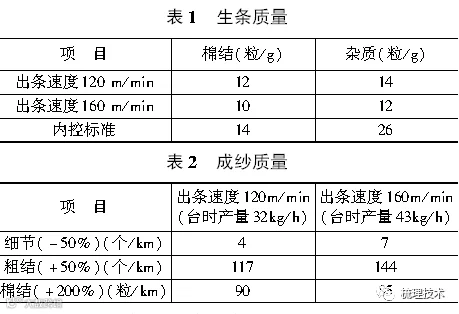

生条质量对比如表1，成纱质量对比如表2。
由表可见，应用双齿型锡林AC2040×01850D-Ⅱ，提高台时产量后，梳理质量与出条速度120相近，生条结杂指标大幅下降，成纱棉结有所下降，但粗、细节稍偏高。
分析认为：双齿型锡林在梳理过程中，由于梳理度的增强（另外由于新针布上车，棱边棱角较锋利），造成短绒稍高，影响成纱质量。但通过进一步使用，双齿型锡林除结杂效果显著，主要是其双齿特殊齿形保证纤维在梳理过程中的释放和转移；双齿型的设计会使气流向上，纤维沉入不了齿根，锡林针布在运动过程中，纤维端迅速扬起与盖板针布进行梳理，此时短绒、棉结、杂质被盖板针布大量吸收，形成大量盖板花将其排出，生条质量明显提高。
2.2.1 试验条件
山东某大型纺织厂。纺纱原料为细绒棉，品种为紧密纺27.8 tex，梳理机为TC5-1。
主要工艺参数：
锡林~盖板隔距 12、11、11、10、10、10（1/1000in）
刺辊~锡林隔距 9（1/1000in）
锡林~道夫隔距 8（1/1000in）
给棉板~刺辊隔距 12（1/1000in）
锡林速度 470 r/min
刺辊速度 1090 r/min
出条速度 120 m/min
定量 29.5 g/5m
产量 2 kg/h
2.2.2 针布配套
刺辊 T50.10.315.0044.34/V（AT5010×05032V）
道夫 T40.30.090.0367.31/BRZ（AD4030BR×02090）
盖板 NOVOTOP45（TCC）
锡林 AC2040×01850D-Ⅱ
2.2.3 试验要求
只对锡林针布进行更换成双齿锡林针布，出条速度提高至160 m/min进行试验，其余工艺条件不变。
2.2.4 工艺效果及分析

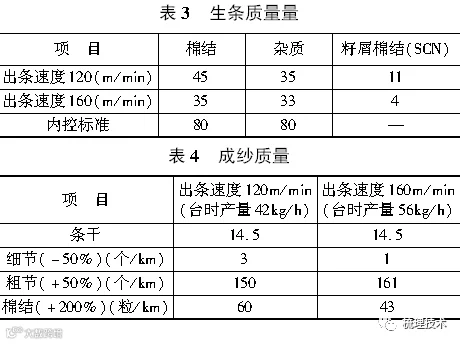

生条质量对比如表3所示，成纱质量对比如表4所示。由表可见，应用双齿型锡林针布AC2040×01850D-Ⅱ后，提高产量后质量指标与之前内控指标相近，有些指标优于内控指标。
分析认为：双齿型锡林针布AC2040×01850D-Ⅱ独特的齿形结构能够去除结杂，加强纤维控制能力，特别是浮游纤维；能够提高一次分梳能力等，从而保证整体梳理质量。
3 结语
上述试验证明，双齿型产品的应用，对提高产量起了积极作用：
（1）生条结杂下降，结杂清除率提高；
（2）纤维的平行伸直度及棉网清晰度得到改善；
（3）使用双齿型锡林针布产量可以提高10%~25%，为企业带来明显效益，值得进一步推广使用。
参考文献：
［1］李妙福.清梳联工艺设备与管理［M］.上海：东华大学出版社，2006，7.
［2］孙鹏子.高产梳棉机工艺技术理论的研究［M］．上海：东华大学出版社，2002.
［3］费青.高产梳棉机新型针布选用配套及梳理效果［Ｊ］．纺织器材，1998,25（6）：7－16.
［4］颜君彪. 锡林、盖板针布及其搭配的工艺性能试验研究［Ｊ］．棉纺织技术，1994,22（8）：19－22.
［5］孙鹏子.梳棉机针布针齿密度的分析探讨［Ｊ］．纺织器材，1995,22（3）：43－46.
