C4梳棉机固定盖板国产化改造
杨小艳、张耀平（西北二棉集团有限公司）
0 前言
我公司于1993年安装投产一套瑞士立达公司生产的清钢联设备，其中配置10台C4梳棉机，该设备初安装时是根据纺C14.58 tex（40 Ne）以上中粗特纱品种进行部件配置的，其前后固定盖板一直采用原装进口盖板。随着市场的不断变化，我公司清钢联品种也由C14.58 tex调整为纺JC9.72 tex(60 Ne)纱，同时由于针布的不断磨砺，车上原有的前后固定盖板的针布状态和针齿结构已不能适应市场对细特纱布面质量的要求，原有针布状态所纺JC9.72 tex纱布面光滑度差，棉结较多，客户反馈较大，所以对已有C4前后固定盖板的更新改造迫在眉睫。同时由于纺织市场的整体不景气，对进口设备配件，努力在国内寻求替代品，以降低成本。
本文重点介绍瑞士立达清钢联前后固定盖板为适纺细特纱所进行的国产化改造的实践体会。
1 C4梳棉机原前后固定盖板
新机安装时，前后固定盖板均为4块，其针布前4块与后4块参数都一样：齿片厚0.4 mm，纵向齿距2.56 mm，齿密160齿/（25.4mm）2，踵趾差0。
优点：齿密相同，在使用过程中可任意调换位置，材质优良，加工精度高，耐磨性好。
缺点：由于前后固定盖板齿密相同，不能适应棉束由大到小、由小到单纤维的渐进梳理要求。锡林刺辊一侧棉纤维平行伸直度差、束纤维多，齿密要小一些；相反，锡林道夫一侧，棉纤维平行伸直度较好、束纤维小，齿密要大一些，便于对纤维细致的梳理。所以8块盖板同样的齿密对纤维的梳理不利。且进口的前后固定盖板价格昂贵。
2 国产固定盖板的选型和安装
2.1 国产固定盖板的特性
根据C4梳棉机本身的特点，同时根据前后固定盖板在梳理过程中应该起的作用以及安装过程中是否方便、耐用的特点，我公司优选了国内一厂家生产的齿密可调式固定盖板。其齿片薄、齿深浅、齿面宽、齿尖角小，在梳理过程中既能提高梳理效能，又不会充塞纤维杂质。齿条采用组合可调式结构，齿面整体平面度好，骨架具有轴向自调平直功能。
2.2 选定固定盖板的主要结构
固定盖板由齿片、隔片、端片和销轴组合成齿条。齿条由螺钉、螺母和嵌条固定在骨架上，构成了固定盖板。M14空心螺栓、调节头结合件是调整固定盖板与锡林隔距、并保证轴向平直度的机件。两侧面的毛条，可保证固定盖板与固定盖板、固定盖板与罩板之间密封性好，气流不外溢。
2.3 安装
由于C4梳棉机原固定盖板是安装在墙板上的，原盖板长1140 mm，现国产盖板长1040 mm，已不能在原位置安装。我们根据上下罩板位置，在前后短轨处加装弧形托板，将固定盖板装在弧形托板上。
（1）拆下原前后固定盖板，以GFB-III型固定盖板取代。
（2）紧靠前后上罩板下沿放上弧形托板划线，确定2-M6螺丝位置。
（3）垂直于前后短轨钻孔攻M6螺丝，将弧形托板固定于前后短轨。
（4）根据齿密依次装上固定盖板，注意安装时要靠紧，防止漏风。
（5）加装棉网清洁器。
3 配置方法
采用前3后3形式。骨架材料为铝合金，根据前后固定盖板的不同作用及棉花进入前后固定盖板的不同顺序，按照针齿密度由小到大的原则，配置前后固定盖板。同时，由于新型固定盖板具有0.56 mm的踵趾差，在使用的过程中根据其磨损程度可以随时对其进行磨砺，且齿条采用组合式可调式结构，齿面整体平面度好，参数见表1。
4 试验方案和安装隔距

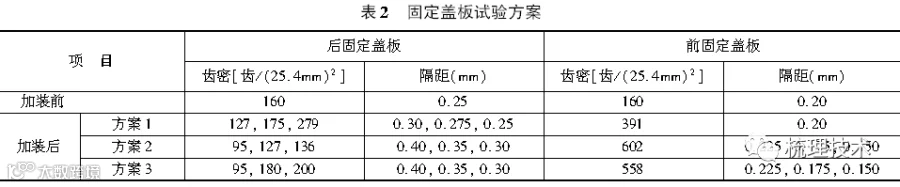

为探索固定盖板齿尖密度和隔距与工艺效果的关系，做了专题试验，试验方案和结果见表2、3。

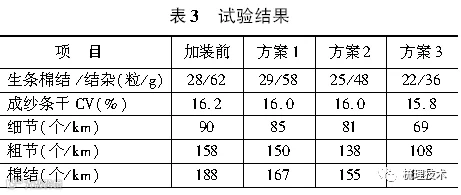

分析表3结果，固定盖板和锡林针齿都是刚性齿，且齿隙很小，从刺辊上转移过来的大棉束还比较多，大棉束强行通过较小隔距和齿密时，对纤维损伤较大，短绒增加较多，对大破籽杂质碎裂系数也高，使其颗粒变小且粒数变多。如果后固定盖板采用齿密由稀逐渐到密，隔距由大逐步到小，且在固定盖板前加一组棉网清洁器，这样，杂质被棉网清洁器的除尘刀分割，通过管道吸走，大棉束经过第一根、第二根齿密较稀，隔距较大的固定盖板预梳理，使纤维中的集结体减小，很少损伤纤维，提高了梳理度。纤维经过锡林与盖板梳理后大部分棉结杂质短绒形成盖板花被排除。前固定盖板主要是对被锡林握持的纤维另一端起拖梳作用，这时固定盖板齿密齿隙小就能提高纤维的伸直平行，没有激烈的握持分梳，而是自由分梳，很少损伤纤维，也提高了棉网中一次梳理纤维的梳理度和均匀混合作用。前固定盖板与锡林隔距，由大逐步变小，使锡林上带纤维的气流附面层被压抑变薄。使得道夫的转移率相对降低，这样就可提高纤维反复多次经过锡林盖板梳理的次数。因此，方案3最佳。
5 棉网清洁器
5.1 棉网清洁器的作用
梳棉机上加装棉网清洁器已成为高产梳棉机发展的趋势。要提高产量保证质量，就必须提高纤维梳理度，这样会使纤维疲劳损伤，短绒增加。高产梳棉机设计车速产量都比较高，高速后气流比较急，使用吸排点较多，而且都是机上连续吸而系统间隙吸。机上吸点气压稳定，机台间差异小。高产梳棉机都用于清梳联。清梳联工艺质量上突出的问题是生条含短绒多，一般生条含短绒率比筵棉增加5％～6％［1］。如何降低生条中的短绒，在清梳设备工艺上，一是纤维要合理分梳、打击和转移，减少产生短绒，二是多排除产生的短绒。棉网清洁器可排除短绒杂质，而且由于导出气流，道夫三角区气压降低，气流稳定，纤维转移好，所以高产梳棉机已离不开棉网清洁器。特别是我公司1993年购进的清钢联C4梳棉机，原设计适合纺C14.58 tex以上纱，没有棉网清洁器装置，现根据生产需要纺JC9.72 tex品种，加装棉网清洁器更为必要。
5.2 棉网清洁器除尘刀与锡林间隔距对棉结和杂质的影响
在生产实践中发现棉网清洁器的除尘刀与锡林间隔距大小对生条中棉结和杂质影响较大，我们在同一机台上做了三组不同大小的隔距进行了对比试验，试验结果列于表4。
由表5结果看出方案2工艺效果最佳，当后棉网清洁器的除尘刀隔距是0.30 mm，前棉网清洁器的除尘刀隔距是0.20 mm时，生条中棉结杂质最少，所以我们采用方案2。
6 综合试验结果
清钢联C4梳棉机，改装国产固定盖板，将原前后4根固定盖板，改为前后均3根固定盖板并加棉网清洁器。通过在JC9.72 tex品种试验，棉条结杂及成纱指标明显改善，特别是成纱千米棉结降幅较大。我们对改造后的机台进行了固定供应，经过一段时间的跟踪观察，成纱指标比较稳定。试验数据见表5。
7 结论
（1）通过对C4梳棉机固定盖板的改造，使进入锡林盖板梳理区的棉束减少，提高锡林一次梳理能力，减轻锡林盖板的梳理负荷，减少因锡林盖板剧烈梳理产生的棉结，使纤维得到充分梳理，同时提高了锡林盖板针布使用寿命。
（2）棉网清洁器能连续将附着在锡林齿上的棉结杂质及短绒剥离并通过管道吸走。生条中棉结杂质和短绒明显减少，生条质量明显提高；成纱中粗节、细节明显减少，条干CV%值得到改善。通过跟踪试验成纱指标明显提高，特别是成纱千米棉结降幅较大，为提高产品质量奠定了良好的基础。
（3）通过C4梳棉机固定盖板国产化改造和加装棉网清洁器的生产实践,对进口设备的国产化和发挥设备的最佳效能获得了可贵的经验，目前我们正在对这一试验成果进一步推广。
参考文献：
［1］宗俊平.GFB800型固定盖板在FA201型梳棉机上的应用和实践.上海纺织科技，2007（9）： 19－20.
［2］郦东州.老型梳棉机加装锡林固定盖板的研讨［A］．太平洋杯 2007现代梳理技术交流研讨会论文集［C］，2007： 80－90．
