FA203A梳棉机前后固定盖板的改造
张建兵［金轮针布（江苏）有限公司］
0 前言
棉纺织工程的技术进步，国家“十一五”棉纺织计划目标：清梳工序清梳联合机占有率，2010年要达到50%，但目前我国第二代国产的A186系列梳棉机还占有相当的比例，这些梳棉机还需要使用一段时期，但经预分梳板、前后固定盖板、棉网清洁器等新技术的改造，已提高了这些梳棉机的技术性能。另外FA系列国产梳棉机，如FA201、FA231A、FA203A等，虽然采用了新技术，并且也加装了前后固定盖板，但因安装的固定盖板根数偏少，并且没有棉网清洁器等配套，再加上长期使用，没有对固定盖板齿条进行更换，已导致纺纱质量下降。本文重点介绍对FA203A梳棉机前后固定盖板的改造方案。
1 FA203A梳棉机原前后固定盖板
FA203A梳棉机是清纺机推出的相对比较早期的设备，原车上的前后固定盖板主要是铁骨条包夹式的前三后三固定盖板，并且不带棉网清洁器，安装是通过两端的弧型垫铁将三根固定盖板组合在一起，隔距调节靠两端的六个紧定螺钉，其优点在于可以调节固定盖板的中凸或中凹现象，并且早期配套的固定盖板齿条的齿密度都比较稀，在140和420齿密左右。
随着市场对成纱质量要求的不断提高，原有的机械性能和工艺结构已不能满足和适应中、细号纱品种生产质量的要求，特别是纺棉时，短绒和杂质的排除相对较差，因此根据这种机型固定盖板的结构，对梳棉机前后固定盖板处进行了改造。
2 FA203A梳棉机前后固定盖板改造方案
根据对FA203A梳棉机前后固定盖板处结构的测绘尺寸，并且结合公司最新型的吊装可微调式固定盖板（结构如图1），该固定盖板两端采用弹簧调节，方便了整根隔距调节的操作，而整根固定盖板横向位置上的9个微调点，还可以调整固定盖板齿条与锡林针布之间的隔距，使整个隔距调节更精确。我们遵循“立足使用现有配件，尽可能少在机架上钻孔，合理配置前后固定盖板的工艺，提高产品质量，节约成本费用”的原则，对FA203A梳棉机前后固定盖板位置进行了改造，设计出了前五后七，前后各带一个棉网清洁器的吊装可微调式固定盖板结构。
改造方案：将原来的前三后三固定盖板改为前五后七，前后各带一个棉网清洁器的结构（结构见图2、3所示），前下罩板均采用原梳棉机的罩板不变，而前上罩板采用新配套的183 mm宽度的罩板，后上罩板采用新配套的215 mm宽度的罩板，后下罩板采用113 mm宽度的罩板。

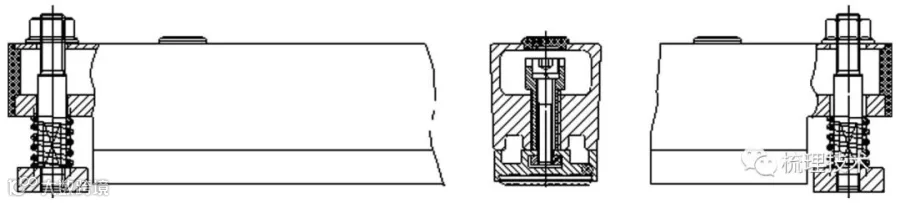

图1

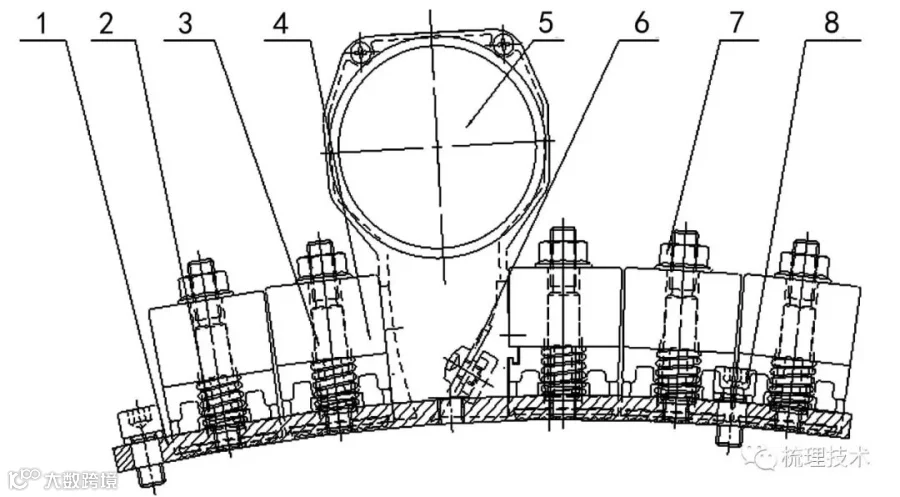

图2 改造后的前固定盖板
1－弧型垫铁；2－压缩弹簧；3－双头螺栓；4－吊装可微调式固定盖板；5－棉网清洁器；6－可微调式除尘刀；7－锁紧螺母；8－安装固定螺钉

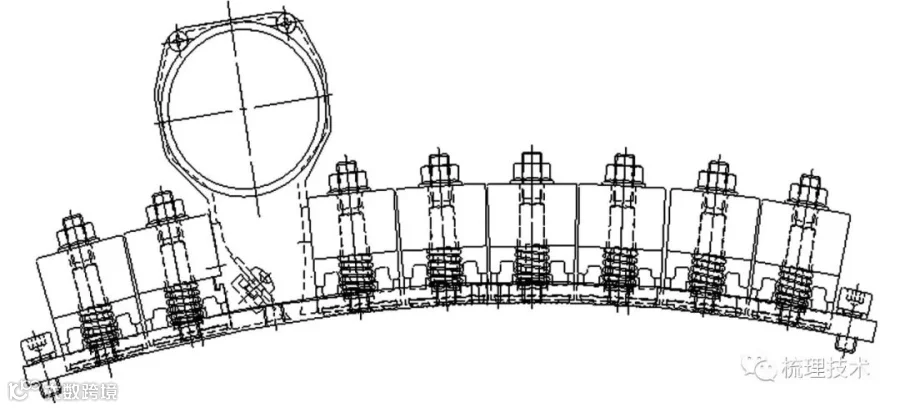

图3 改造后的后固定盖板

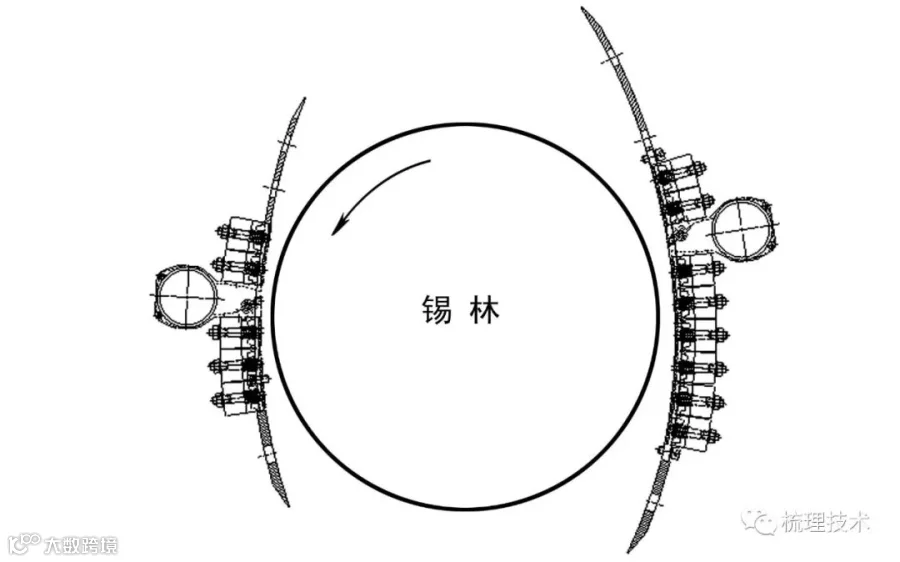

图4 改装后的固定盖板整体组装示意
3 安装调节和维护保养
3.1 安装前的准备
（1）开箱检查零部件和装箱单是否一致；
（2）清除油污：固定盖板及其附件都涂有防锈油，在安装固定盖板之前用干滑石粉铺满针尖，2 h后用毛刷刷净,罩板用汽油或煤油去净油污。
3. 2 注意事项
（1）固定盖板及其附件应轻拿轻放，以免变形；
（2）前固定的齿密较密，后固定的齿密较稀，安装时应注意区别；
（3）在短轨上钻攻螺孔时要求位置准确，孔与所在弧面垂直（用弧形样板检验）不得歪斜，以免影响安装；
（4）固定盖板与固定盖板、固定盖板与罩板之间须紧密靠接,防止漏风喷花。
3.3 固定盖板及棉网清洁器的安装和调整
（1）拆下原前后固定盖板及前后上罩板等配件。
（2）对于原铁骨条前三后三包夹式固定盖板，要将原配套的弧形垫铁拆下后紧靠原前后下罩板上边沿，然后对弧形垫铁上的两个9孔进行划线，确定M8安装螺丝孔位置，弧形垫铁外侧面与墙板外侧面平齐；在墙板划线位置上加工M8螺孔、螺孔深15~20 mm，要求螺孔垂直于所在弧面。
（3）根据生产工艺要求校准配套前后上罩板的上、下口隔距。
（4）依次安装固定盖板和棉网清洁器，齿尖方向均与锡林针齿相对呈分梳状；安装时分别调整好各固定盖板与锡林的隔距（前固定盖板推荐隔距为6~8 1/1000 in，后固定盖板推荐隔距为12~14 1/1000 in）。在安装除尘刀座骨架的固定盖板时，先调整好固定盖板齿条与锡林针布的隔距，然后松开除尘刀上的球头内六角螺钉，采用两端的偏心调节轴调整好除尘刀片与锡林针布的隔距为8 1/1000 in左右。
（5）固定盖板微调方法。首先拧紧固定盖板两端锁紧螺母，确保固定盖板长度方向大部分达到隔距要求，如长度方向隔距大小不均匀时，采用9个微调螺钉调节，调节方法：①揭开封盖用专用板手套在孔内的调节螺套上；②用内六角板手松开里面的M5内六角螺钉；③根据封盖上标识旋转专用板手可实现隔距调节；④隔距调到要求后，紧固内六角螺钉，取出专用板手即可；⑤盖上封盖。
（6）安装棉网清洁器上的吸风管并将软管一端用管夹固定在出风管上，另一端通过三通与总风管连接。
3.4 维护保养
固定盖板在使用2～3天后应停机检查一次，正常使用后每2～3个月检查（保养）一次。
（1）固定盖板是否充塞、挂花，用刷子刷去粘附在齿尖上的破籽；
（2）固定盖板齿尖是否锋利和损伤：可与本厂联系进行更换(无大型异物随棉卷带入的情况下一般不会损坏)；
（3）固定盖板隔距是否变动：应及时进行调整；
（4）除尘刀隔距是否变动：应及时进行调整；
（5）各部件是否松动：应进行紧固。
4 使用效果验证
该方案前后均加装了棉网清洁器，梳棉机上加装棉网清洁器已成为高产梳棉机的发展趋势。要提高产量并保证质量，就必须提高纤维梳理度，这样就会使纤维疲劳损伤，短绒增加。高产梳棉机设计车速、产量都比较高，高速后气流比较急，使用吸排点较多，而且都是机上连续吸而系统间隙吸。高产梳棉机都用清梳联，而清梳联质量上突出的问题是生条含短绒多，一般生条含短绒率比筵棉增加5%~6%，如何降低生条中的短绒，在清梳设备工艺上，一是纤维要合理分梳、打击和转移，减少产生短绒和杂质，二是多排除产生的短绒。棉网清洁器可排除短绒和杂质，而且由于导出气流，道夫三角区气压降低，气流稳定，纤维转移好，所以高产梳棉机已离不开棉网清洁器装置。如JWF1204梳棉机采用前8后6固定盖板，前2后3棉网清洁器；TC03梳棉机纺棉时固定盖板为前12后6，棉网清洁器为前3后3。因此，在FA203A梳棉机上加装棉网清洁器是有必要的。上面的改造方案中，前后各加装了一个棉网清洁器。根据实际需要，后固定盖板的位置上可以加装两个棉网清洁器，可以更好的吸除短绒和杂质，从而达到更好的梳理效果。

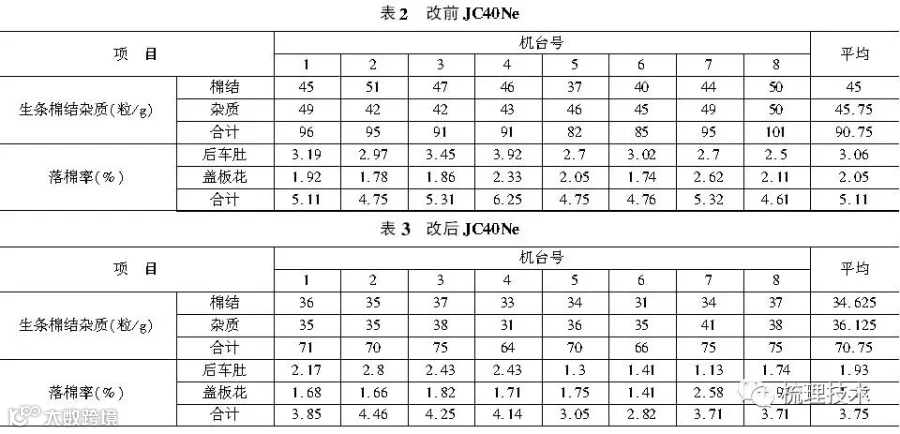

该结构型号的固定盖板改造后，在山东恒仁等厂家使用，在原台时产量不提高的情况下，纺纱质量得到了很大的提高，特别是提高了短绒和杂质的排除。根据试验的效果，生条各项质量指标都得到了提高。改前与改后各项质量指标情况见表2、3。
5 结束语
FA203A梳棉机通过对前后固定盖板的改造，并加装棉网清洁器，使进入锡林盖板梳理区的棉束减少，提高锡林一次梳理能力，减轻锡林盖板的梳理负荷，使纤维得到充分梳理，同时提高了锡林、盖板针布的寿命，棉网清洁器将梳理过程中产生的棉结、杂质、短绒吸走，为产品质量的提高奠定了基础。今后，我们将遵循“针布＋技术服务”的理念，根据用户的需求对产品不断进行改进和完善，为用户提供专业化、全方位的服务。
参考文献：
［1］梅自强. 棉纺织企业技术改造要再上新台阶［Ｊ］. 棉纺织技术，2009．
［2］费青. 梳棉机附加分梳件的梳理效能分析［M］. 梳理技术编委会：梳理技术专题选编2（上）．
［3］王庆球. 国外新型梳棉机的附加分梳件［Ｊ］.棉纺织技术，2002．
［4］郦东州. 老型梳棉机加装锡林固定盖板的研讨［C］. 太平阳杯2007现代梳理技术交流研讨会论文集．
