冲刀式包盖板机的改造和新型包盖板机的探索

冲刀式包盖板机的改造和

新型包盖板机的探索

朱张林（如皋丁堰纺织有限公司）

棉纺工程中能否纺出高品质的优质纱，梳棉是非常重要的工序。锡林盖板是梳棉机的核心梳理元件。其体积大而要分离极其纤细的纤维，高速相对运动却只有精微的隔距。探索提高该梳理元件保障使用条件、提高梳理效果和改造冲刀式包盖板机为本文的目的。

1      锡林盖板高质量梳理的重要性

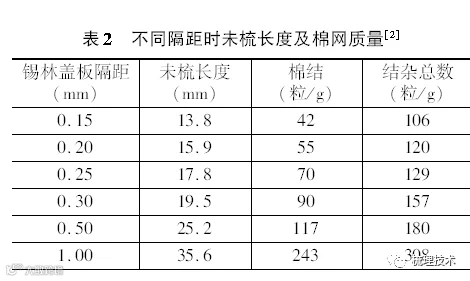

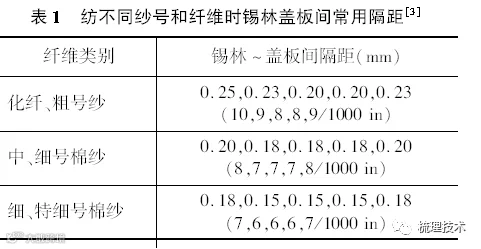

棉纺企业中，梳棉机是“纺纱工程的心脏”、“梳得好才能纺得好”。而梳理机的梳理元件是梳理技术的核心，梳理元件的技术和工艺进步乃至使用技术的进步，关乎纺织技术的进步及纺纱品质的提高。国内外研究表明^［1］，从除杂、减少棉结及平行伸直纤维方面来看，锡林和盖板是梳棉机最有效的梳理区域，这一对梳理元件除了设计、制造技术含量高、精度高外，还应把高精度的锡林和盖板间隔距放在首要的位置上。只要机械条件许可，该隔距小些利于减少结杂和提高纤维梳理度。纱号愈细，该隔距应愈小。锡林与盖板间常用隔距见表1。同时，锡林盖板隔距的有关试验证实了梳理隔距越小，未被分梳的纤维长度越短，愈有利于提高分梳质量^［2］、降低棉结杂质。详见表2。

2      高质量盖板的基本要求和包制

2.1     基本要求

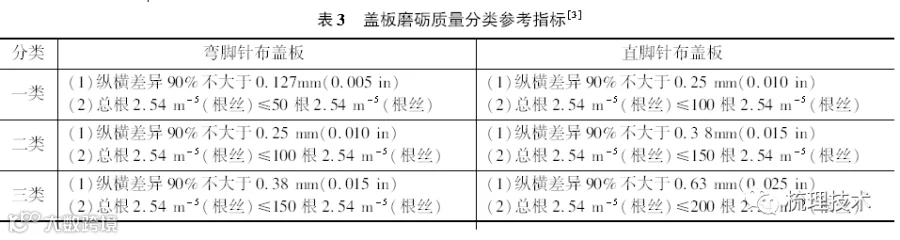

要实现表1中较小隔距上车，较好的工艺效果，则要保证梳理元件使用中的高精度，除锡林针布表面平整、针锋锐利，锡林圆整（裸磨后径跳及直线度≤0.02 mm）、动平衡好、高速运转平稳无跳动外，还须有高精度的一类盖板，才能保证精准的梳理隔距，保证一对分梳元件的梳理效果。盖板精度分类如表3。

2.2     高质量盖板的包制

要得到高质量的盖板，除了要有：（1）高质量的盖板铁骨，包括时效处理后稳定性好，平面度好（全长内≤0.02 mm），踵趾面平实；（2）高质量的盖板针布（每根盖板针布的平面度好、多台套全数盖板针布高差小）；（3）精心的包盖板操作、多台套检测分档、磨砺（要用高精度特种磨辊，轻磨极少高齿，保持新制盖板原始锐度）等；更重要的是有一台高精度的包盖板针布机以确保包覆质量。如果这些都做好了，4台盖板同包分档，一般可达到二类水平甚至一类水平，而8台及更多台同包则可达到一类水平，且针锋锐利。由此可见一台高精度的包盖板机是多么重要了。

3      现有包盖板机的比较

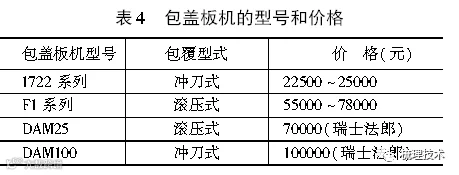

目前在我国国内使用的包盖板机主要有三种类型：（1）原青岛纺织机械厂及有关厂家生产的1722系列包盖板机；（2）引进的瑞士格拉夫金属针布制造厂生产的DAM25型滚压式包盖板机及国内无锡立达纺织器材有限公司和有关厂家生产的F1型系列滚压式包盖板机；（3）瑞士格拉夫金属针布制造厂生产，最近引进我国的DAM100自动包盖板机。由于型号与生产厂家不同，价格也有很大差异，详见表4。

三种类型的包盖板机中，1722系列由于弹簧加压个体差异大，加压力调整难度大，盖板包覆后针布面平整度差；DAM25、F1系列滚压式加压精度较高，但包覆的压边方式逊于冲刀式，且滚压时由于导致盖板针布压边铁皮因滚压延展变形，包覆质量虽有提高，但仍难达到更高要求，且滚压时间长，效率较低；DAM100型机由于包覆用冲刀式，各加压点加压一致，加压可无级调整，加压方式合理，同时动作，效率较高，因此包覆质量高，效率也高。

综上所述，要包制质量较高的盖板以采用DAM100型机为最佳。然该机价格昂贵，如以1瑞士法郎约为5.8元人民币计算，则一台机要58万元人民币，一般纺织企业难以购置，即大部分纺织企业仍没有高质量的包盖板针布机，因而生产价廉物美、高质量的包盖板针布机是纺织机械制造企业和棉纺织企业期盼和追求的目标。

4    新型包盖板机的研制和1722系列包盖板机的改造利用

多年以前，在当时国内仅有1722及F1、DAM25两类系列包盖板机的情况下，为了能包制高精度的盖板，作者对两类机型进行了对比、分析，认为：（1）从包制盖板方式的合理性、科学性来讲，1722系列（冲刀式）较优；（2）从包盖板机本身的制造精度及加压一致性来讲，F1、DAM25系列较优；（3）从包制盖板的精度来讲，F1、DAM25系列较优。为了进一步提高包制盖板的精度，综合冲刀式的包覆形式、滚压式的加压形式两种机型优点，研制了一种新型冲刀包盖板机专利产品（已获得专利授权）。该专利包括机架、上加压支座、固定在横梁上的加压系统、滑动台面、安装在滑动台面上的冲刀装置及冲刀装置上的加压系统等，结构简图见图1。新型机是“中国式的DAM100包盖板机”。

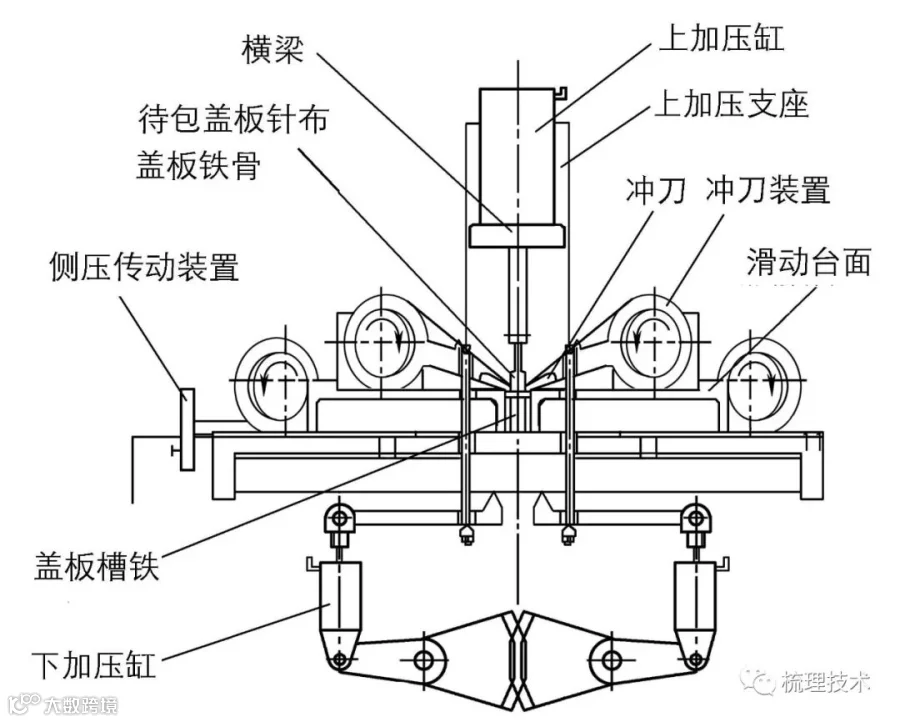

图1    冲刀式气动加压包盖板机结构示意

为了使这一专利既能生产高技术性能新型包盖板机，又能用来改造原使用的1722型系列包盖板机及生产改制新机型，使之具备新机型功能（节约投资和资源），还对企业使用的1722A型包盖板机进行了改造试验：（1）铲括原机架平面，提高机架平面精度；（2）磨削盖板槽铁，提高两平行平面精度；（3）更换冲刀头，使其一致性好、精度高；（4）拆去原弹簧加压装置系统，更换为介质加压系统；（5）其他相关方面的改制、更新等；经过上述改造工作，仅需少量资金（10000元以内），就成了一台高技术性能的半自动包盖板机。

经过多年来的包制盖板工作验证，列出我公司二纺工场某次8台盖板包制质量检测数据于表5，表明新型机的盖板包制质量达到表3中一类盖板质量水平，给锡林、盖板紧隔距提供了最为经济的保障条件。

5      结语

（1）锡林盖板分梳元件的高质量和紧隔距是发挥好梳棉机效能的重要条件，直接关系到梳理质量。

（2）除了保证锡林精度外，盖板包制精度很重要。盖板由于包制质量差异，可分为三类，高质量的盖板应达到一类水平，关键在高质量盖板铁骨、高质量针布、精细的包制工作和一台高精度、高技术性能的包盖板机。

（3）国内外多种型号包盖板机性能价格比较，综合冲刀式的包覆形式、滚压式的加压形式两种机型优点、而又价廉物美的机型为企业当前所需求的一种新机型。

（4）为提高包制盖板的精度，满足企业需求，研制了一种新型冲刀包盖板机。国产1722系列包盖板机经过专利技术改造，可与新型机一样，达到国际高档包盖板机DAM100的水平。改造资金省，一般企业容易接受。新型包盖板机可顶替进口盖板机。有1722系列盖板机的生产企业，可用本专利技术改制新型机。

参考文献

［1］孙鹏子.高产梳棉机工艺技术理论的研究［M］.东华大学出版社，2001．

［2］孙鹏子，曹继鹏.梳棉机有关工艺问题研究评述［J］.棉纺织技术，2008，36（3）：61－63．

［3］许鉴良.　棉结杂质的控制［M］.《梳理技术》专题选编①.《梳理技术》编辑委员会，2006：126－223．
