混凝土面层屋面

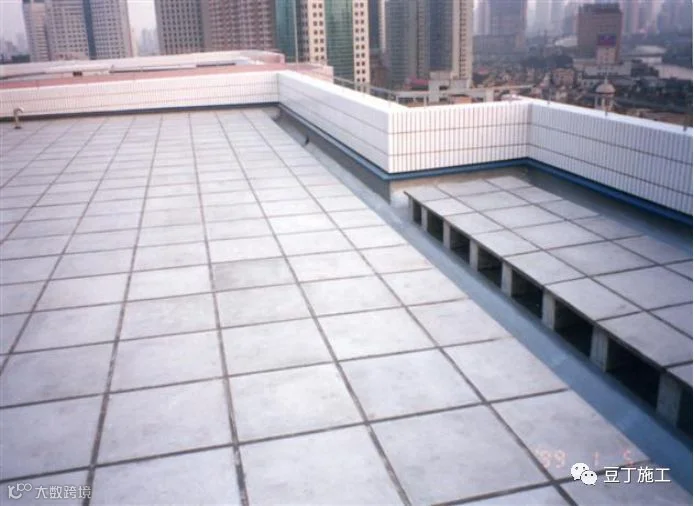

隔热板屋面层

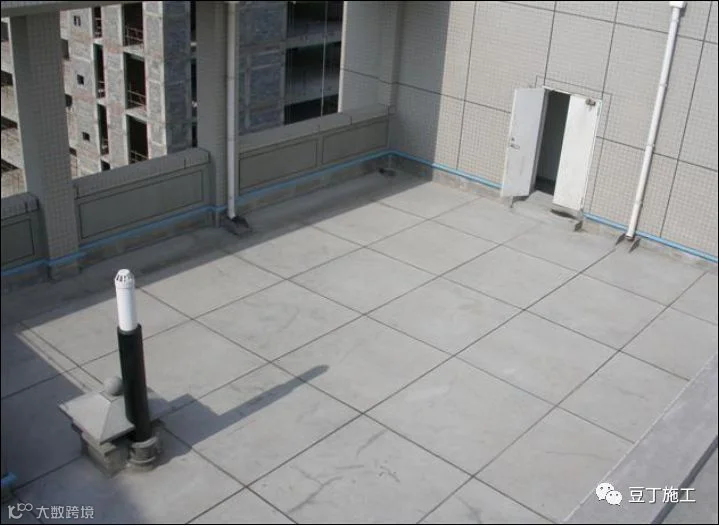

混凝土面层屋面

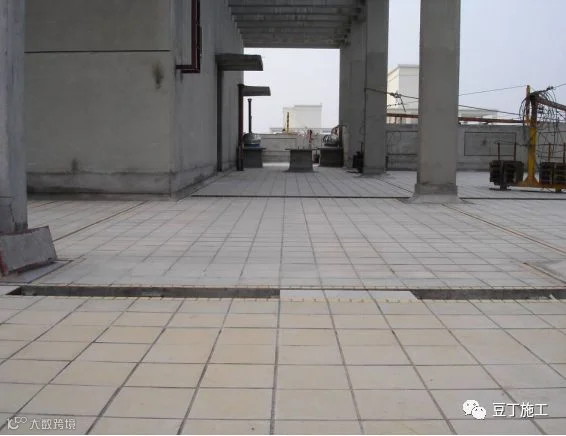

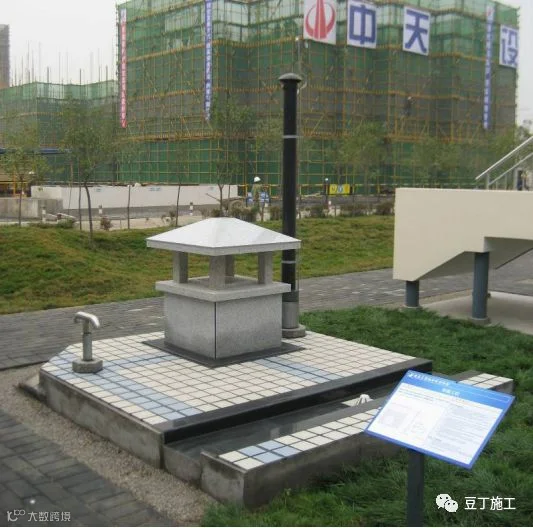

广场砖面层屋面
广场砖面层样板屋面样板区

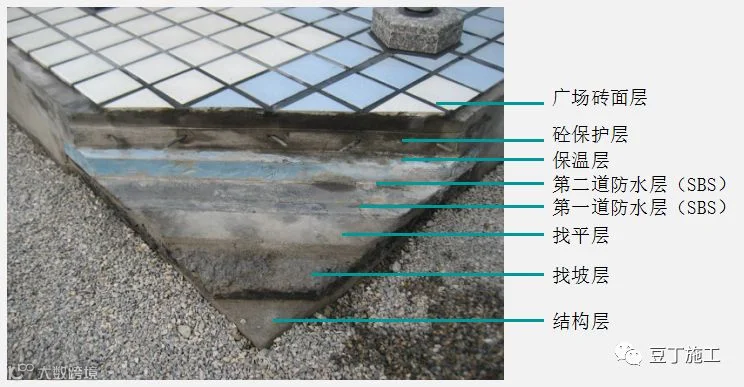

一、工序
基层处理→找坡层→找平层→第一道防水层（SBS柔性防水卷材）→第二道防水层（SBS柔性防水卷材）→界面层→保温层→混凝土保护层→广场砖铺设→清洗

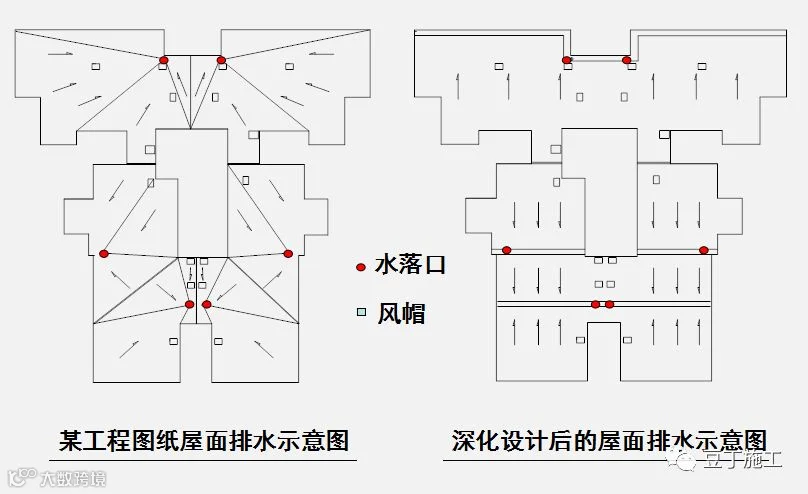

关键工序一：屋面坡向二次深化设计
工程实景图
按图施工
深化设计
石材屋面排版

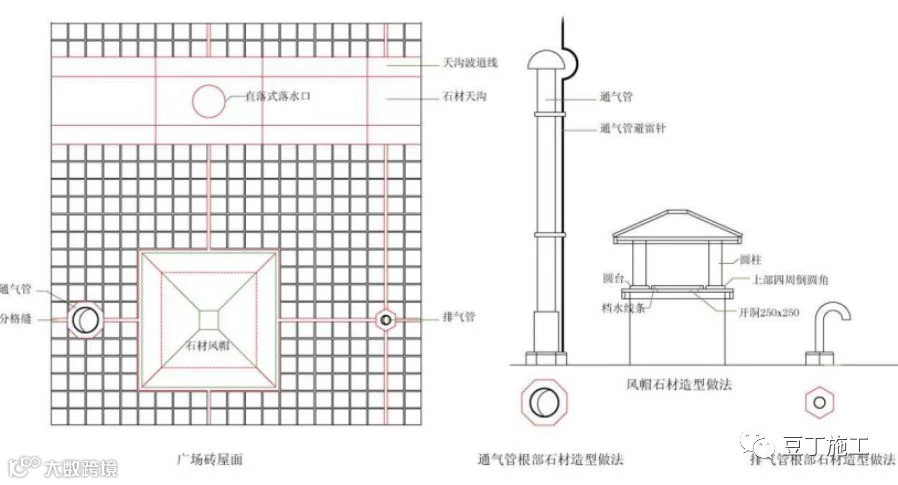

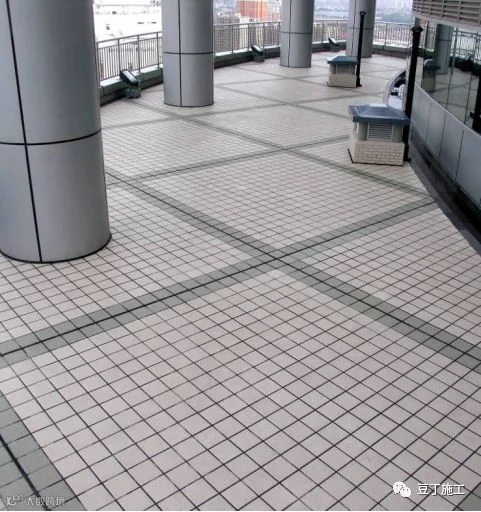

广场砖屋面排版

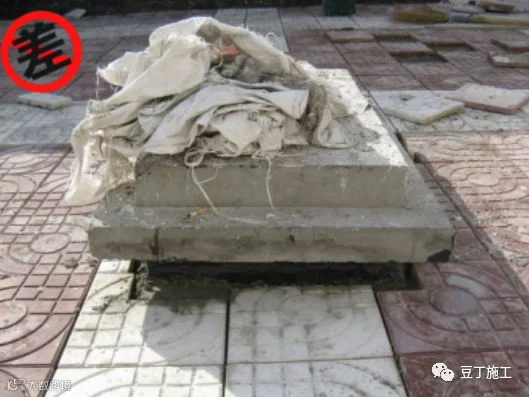

关键工序二：屋面施工需调整的标高
在屋面施工检查中，常发现有设备基础低于防水层，出屋面烟道、排气道距屋面保护层高度不统一，管道套管上口在保护层下，女儿墙泛水高度不足又凿除墙面粉刷层或贴面等情况。因此在屋面找坡施工前，要根据屋面找坡情况，结合各构造层厚度，提前确定各部位标高：
1、水落口杯上口（或底部）高度；

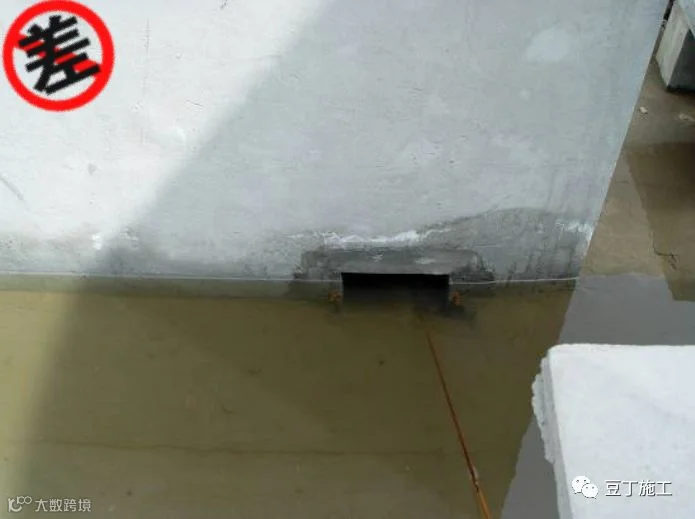

2、穿墙过水孔的高度；

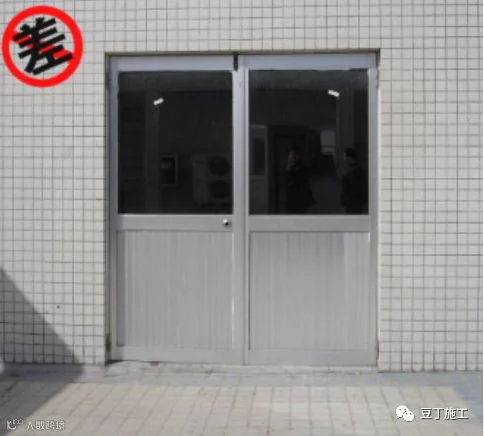

3、出屋面门槛高度；
4、设备、广告支架基础高度；
5、屋面风机房进风口底部标高；
6、出屋面管道套管高度；
7、烟道、排气道收口高度；
8、屋面女儿墙栏杆下口反梁高度；
9、外墙、女儿墙粉刷、贴面预留高度等。

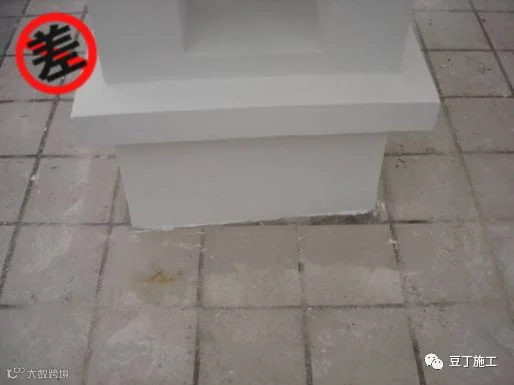

关键工序三：屋面施工需进行的定位
屋面施工工序复杂，如出屋面构造物结构施工或排气管网预埋在前，保护层广场砖或分格缝施工在后，经常出现广场砖与女儿墙、构造物接缝处大小头，透气管不在分格缝十字居中位置，影响观感，因此：
1、女儿墙、烟道、排气道、风井及设备、广告支架基础等施工前均应严格按轴线放样、定位，保证其各边的平行垂直；
2、屋面排气管网定位应与保护层分格缝上下统一，并提前将定位线引至女儿墙上，便于核对，或直接采用暗埋式排气管，引到风帽或女儿墙上。
二、细部节点

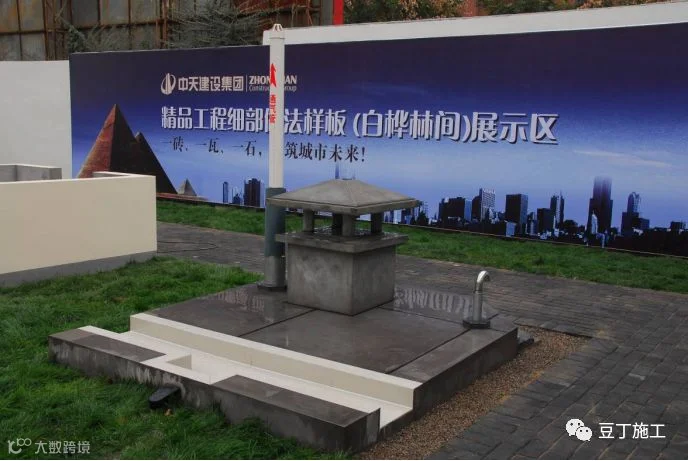

混凝土面层屋面

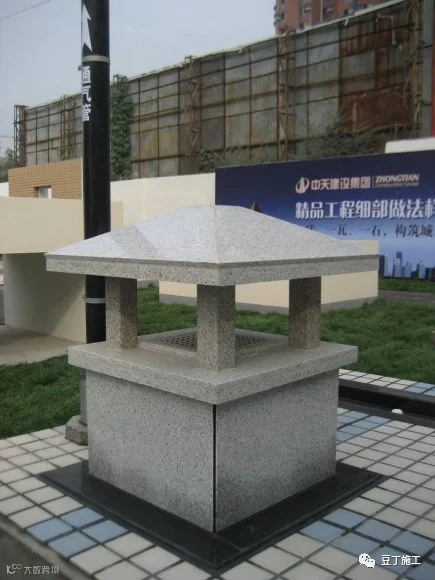

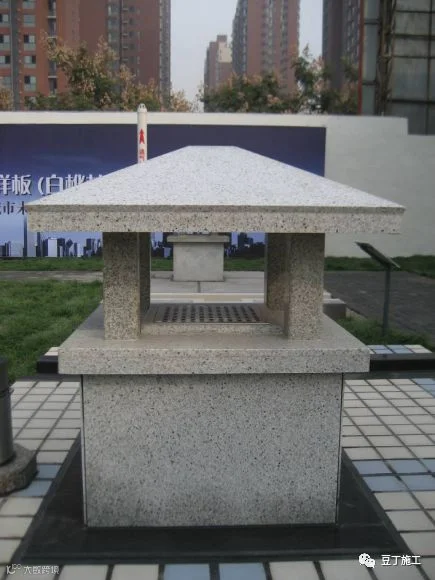

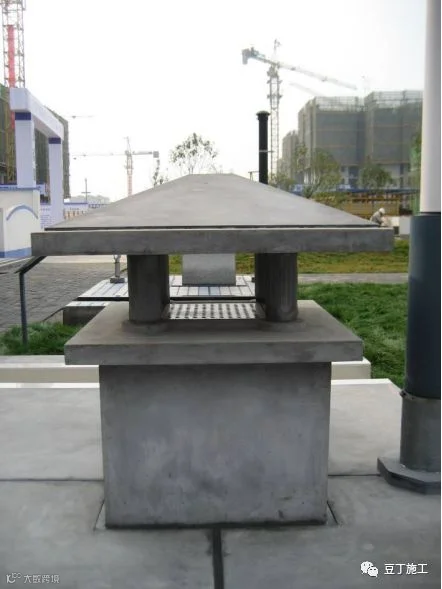

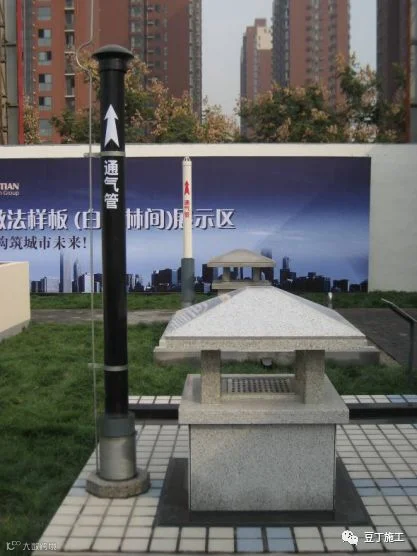

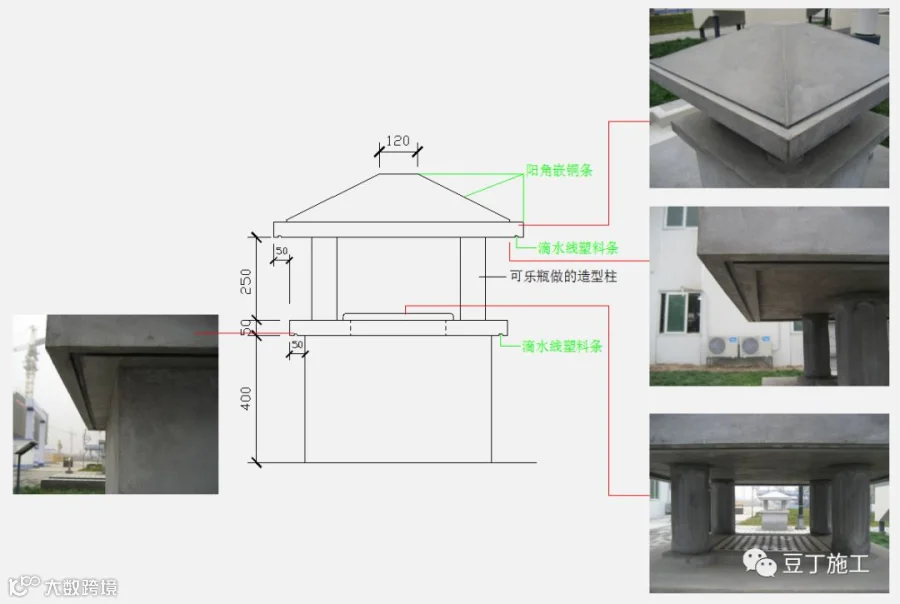

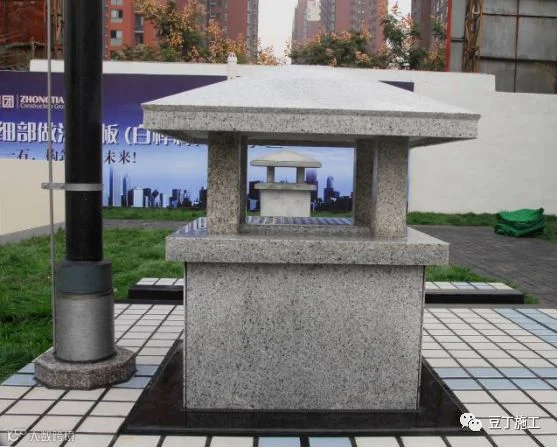

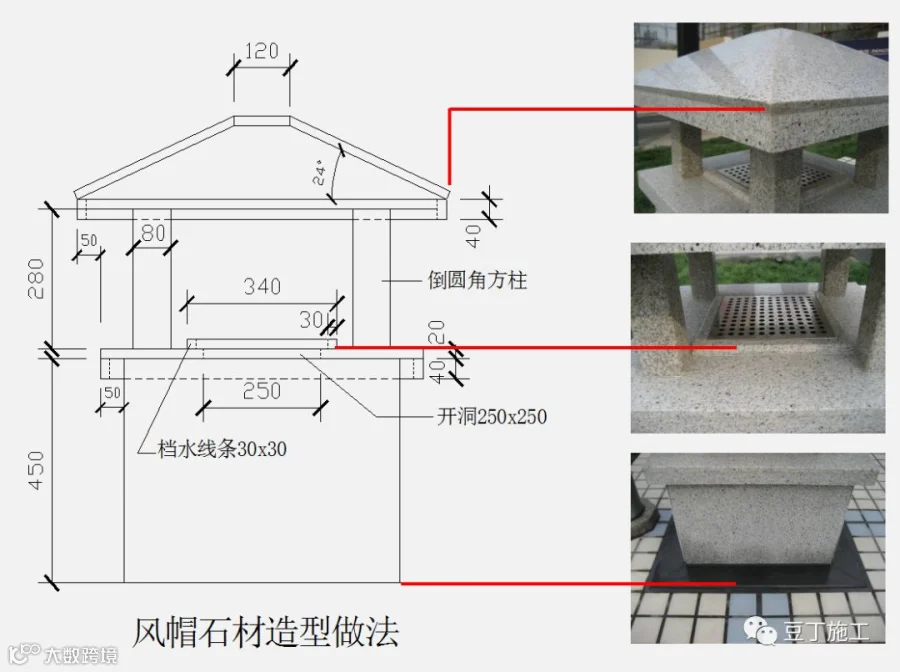

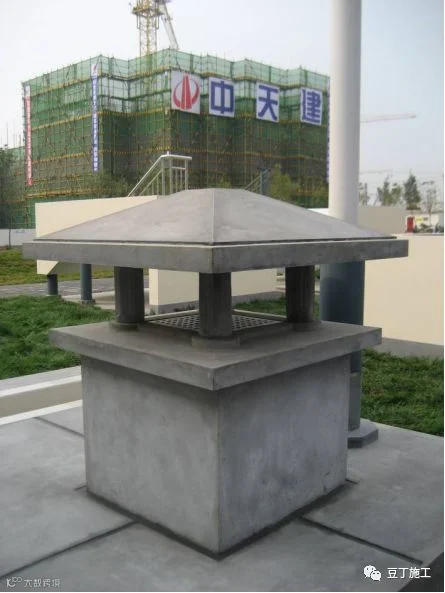

石材风帽
风帽正面图
风帽侧面图
石材风帽造价为：根据材料档次在300~500元左右,与粉刷风帽成本价相当。

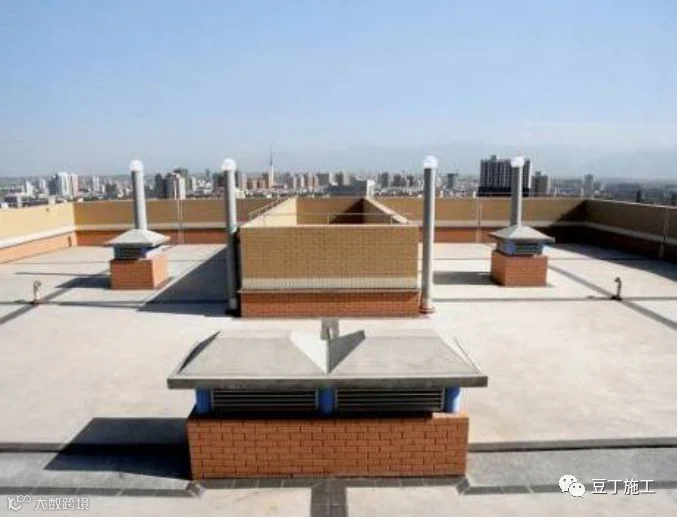

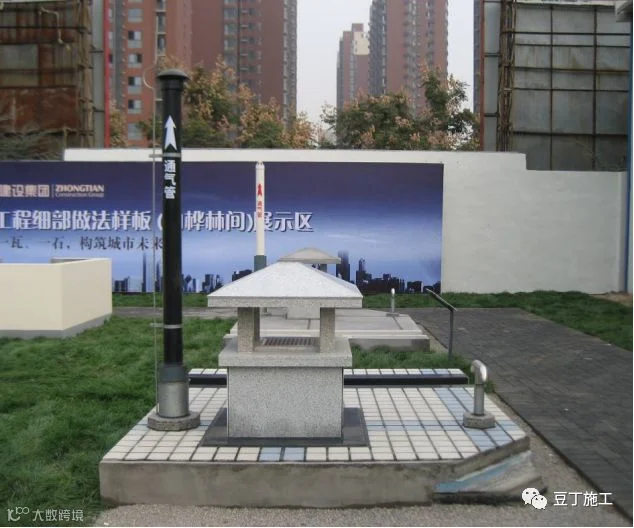

粉刷风帽全景
粉刷风帽

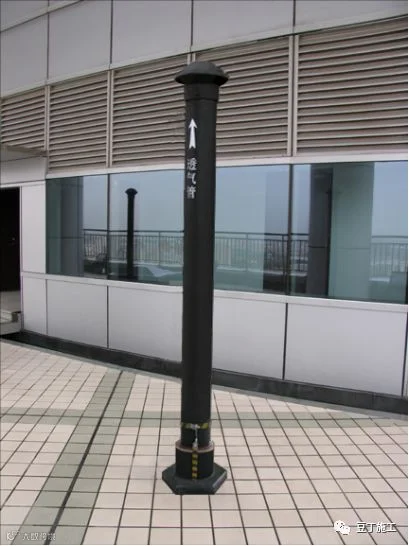

通气管安装

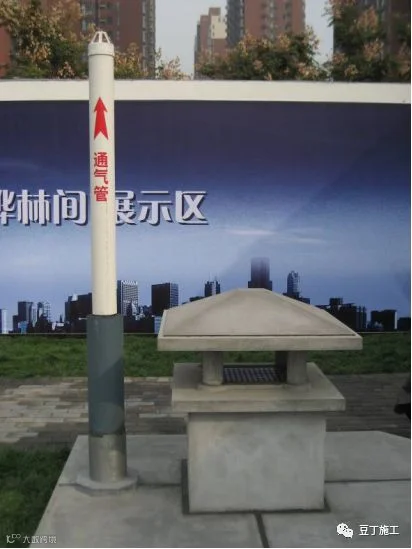

通气管全景

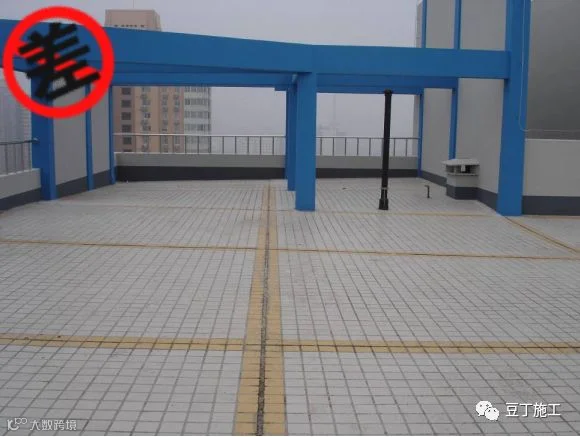

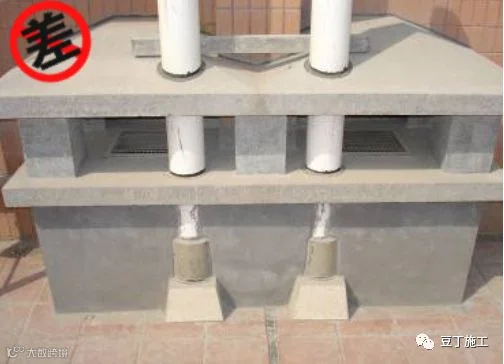

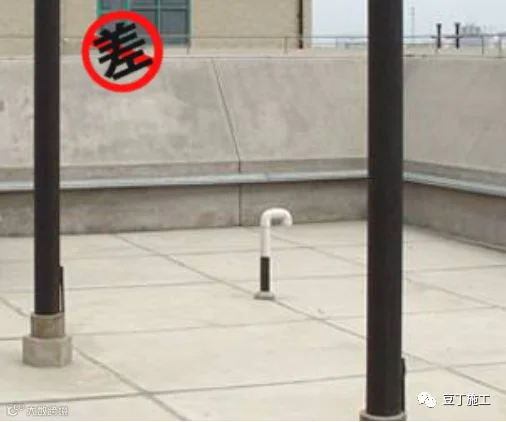

不合理构造做法
推荐做法
注意事项：
施工时应注意避免，通气管与风帽交错；在屋面板预留洞口时，通气管应绕开风帽最大边缘处留设洞口或套管。

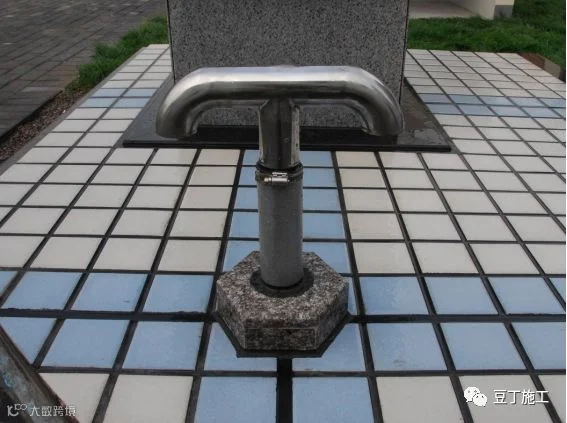

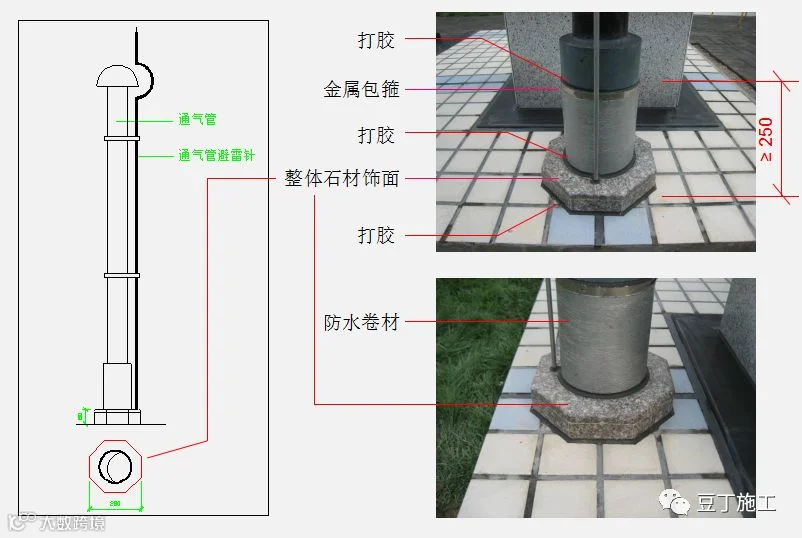

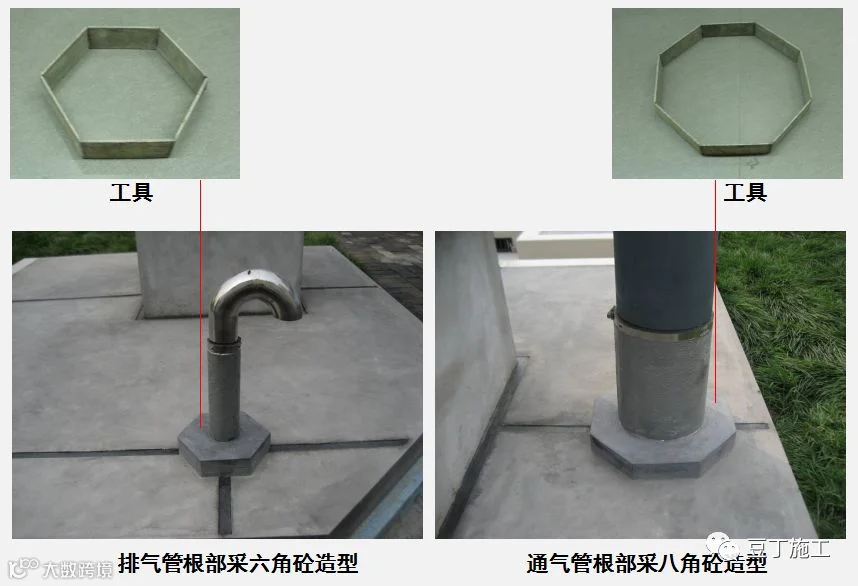

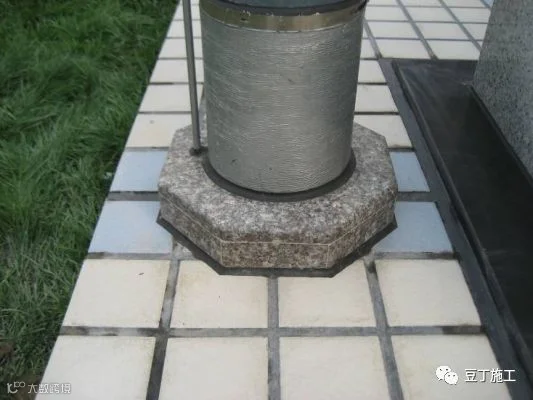

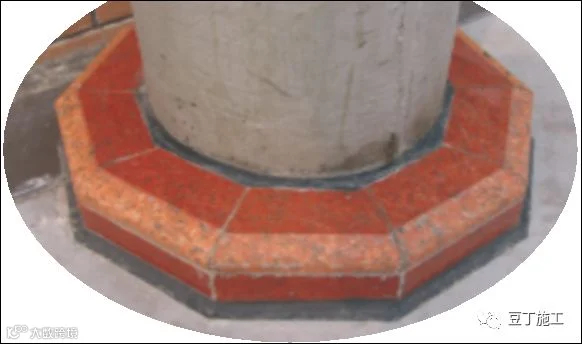

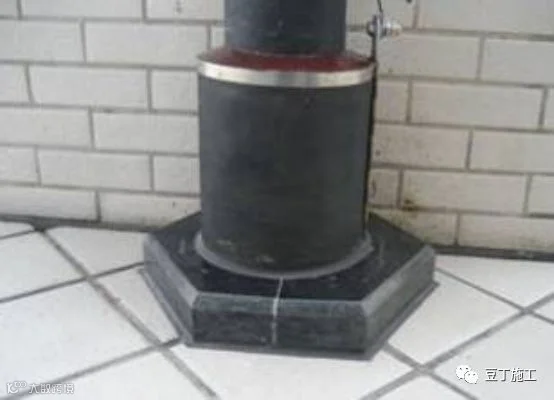

通气管根部处理
根部石材两块拼做法

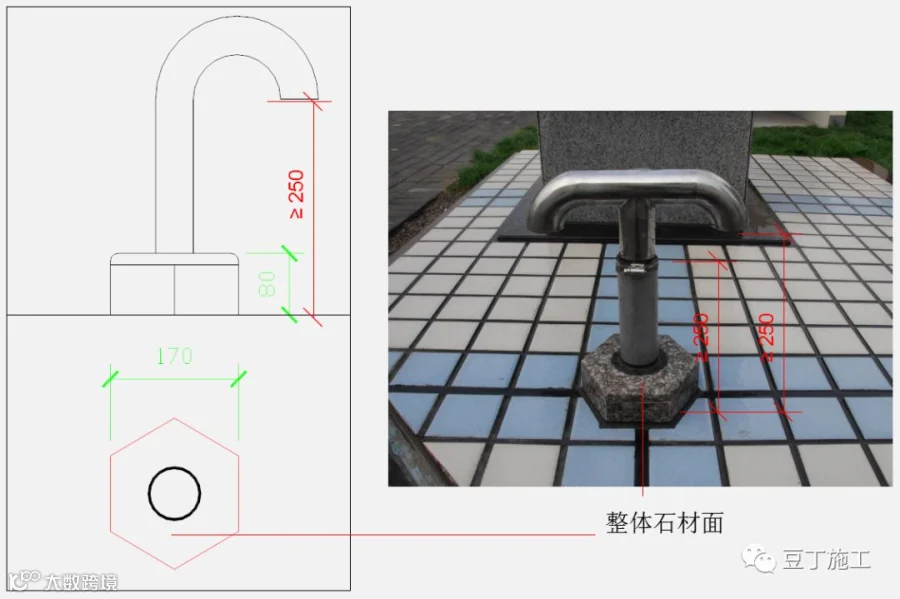

根部石材整体做法(推荐做法)
根部石材小块拼做法

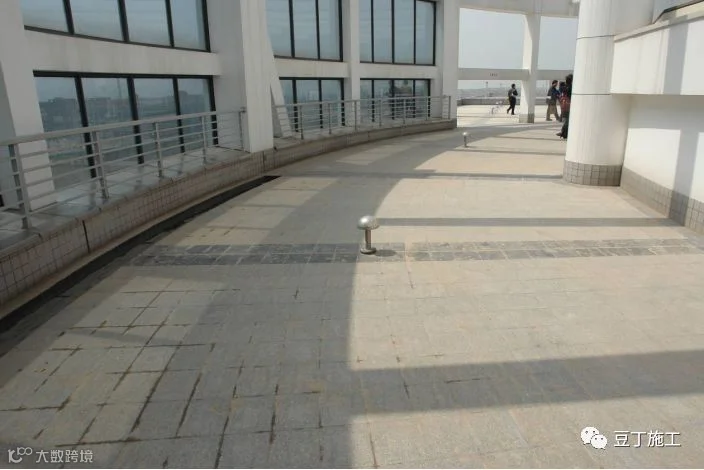

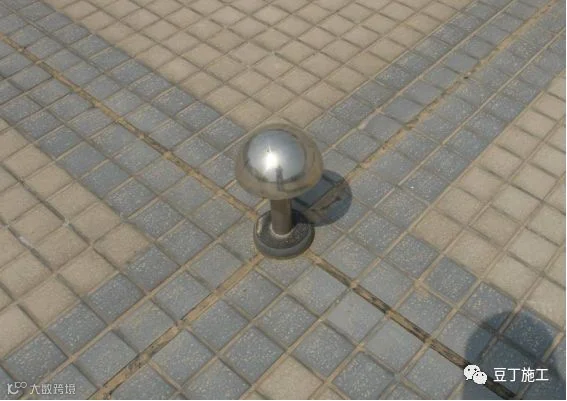

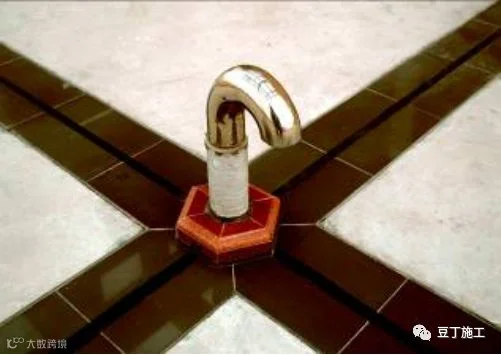

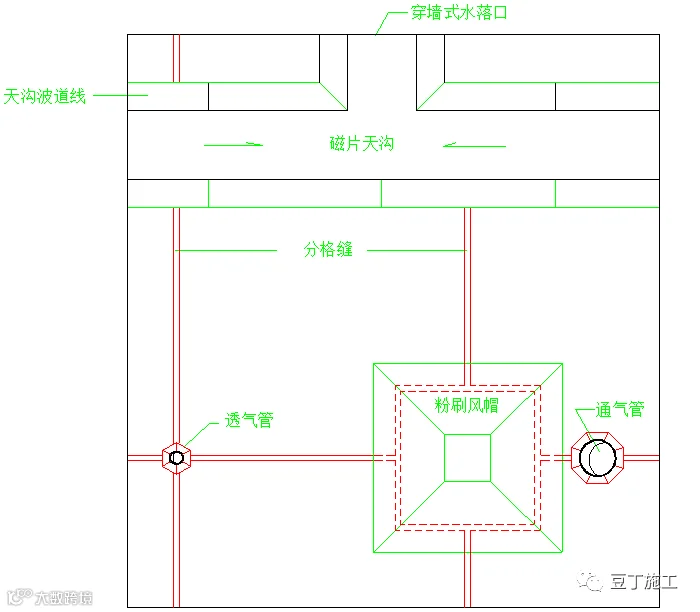

排气管要求设置在屋面分格缝中间，做到居中安装。

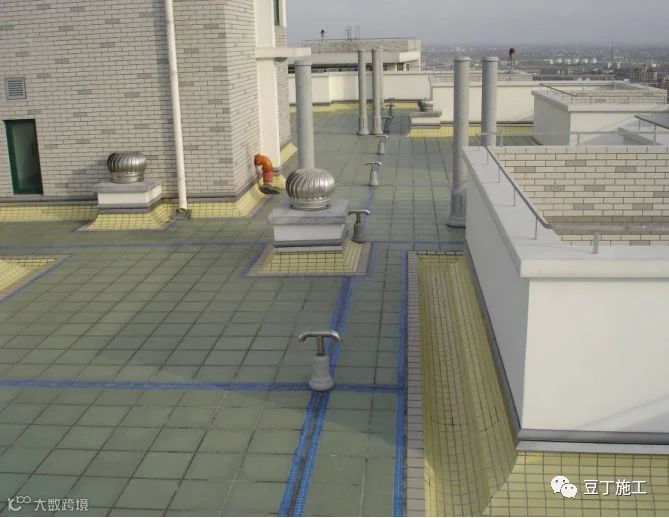

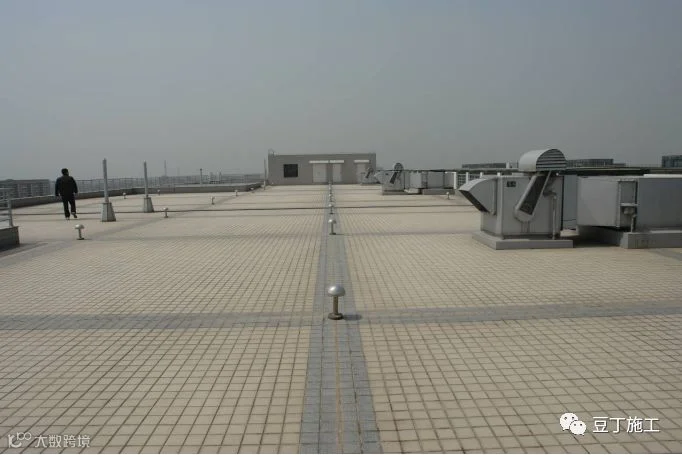

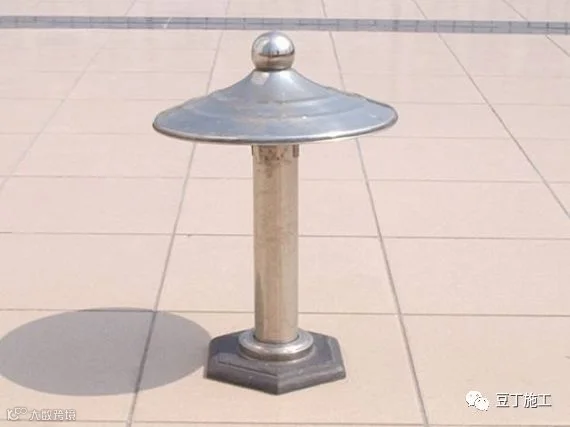

排气管安装
排气管要求设置在屋面分格缝中间，做到居中安装

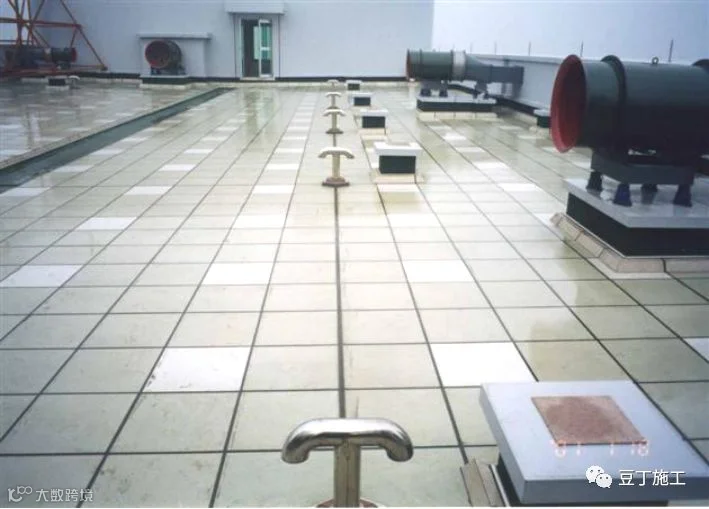

排气管排列安装

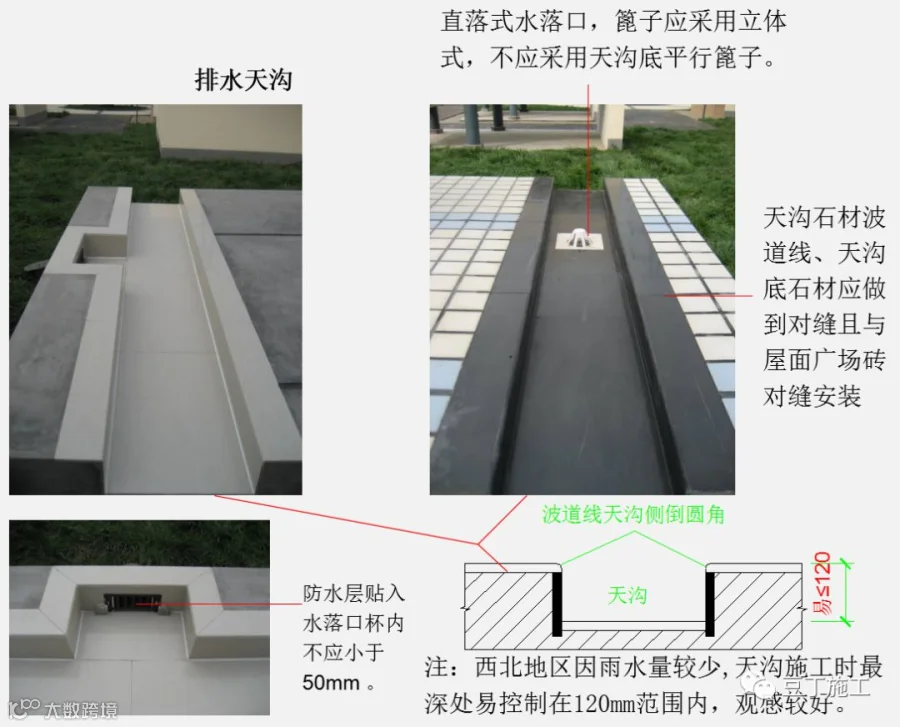

屋面水落口采用平箅子

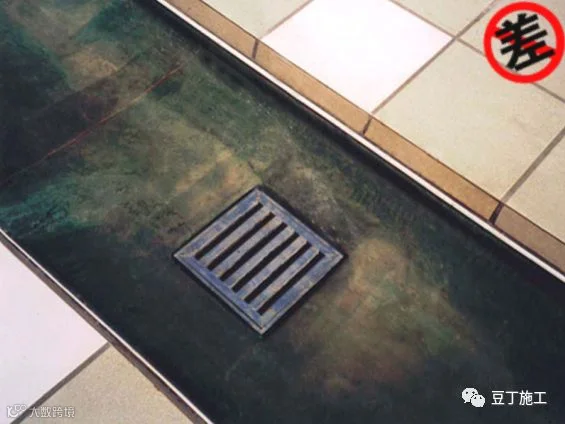

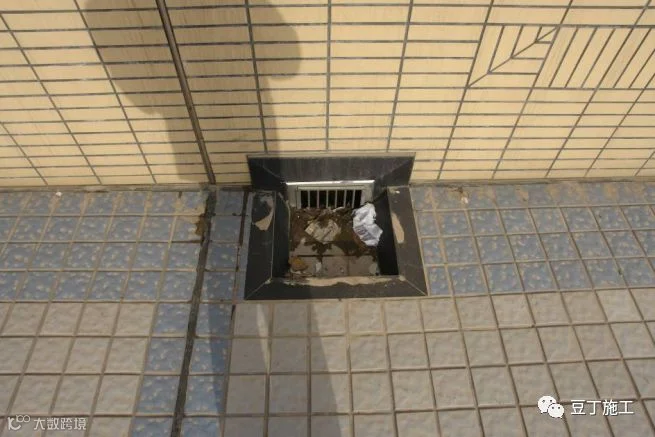

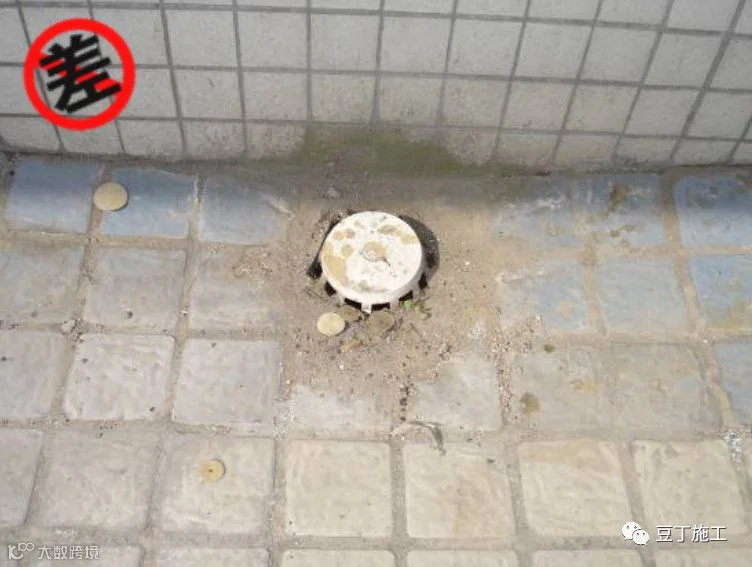

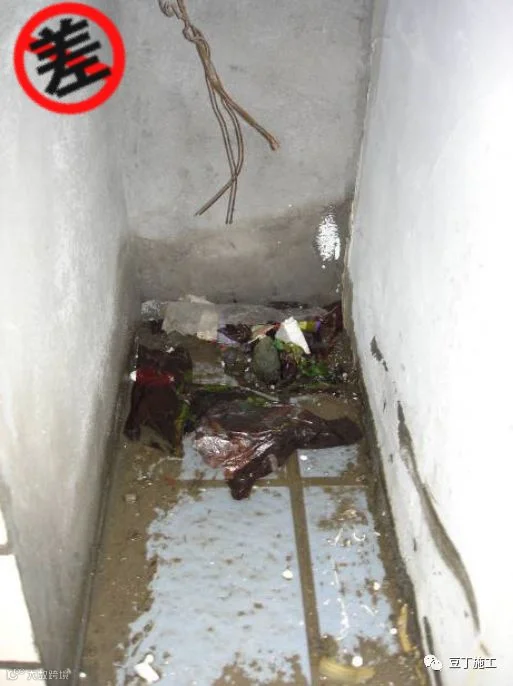

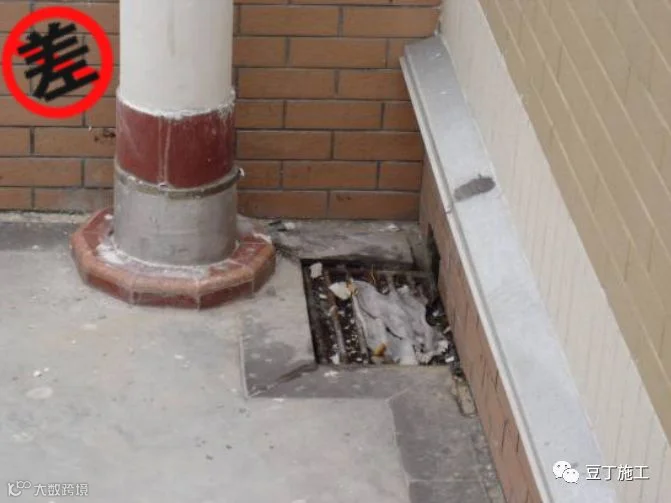

屋面水落口堵塞

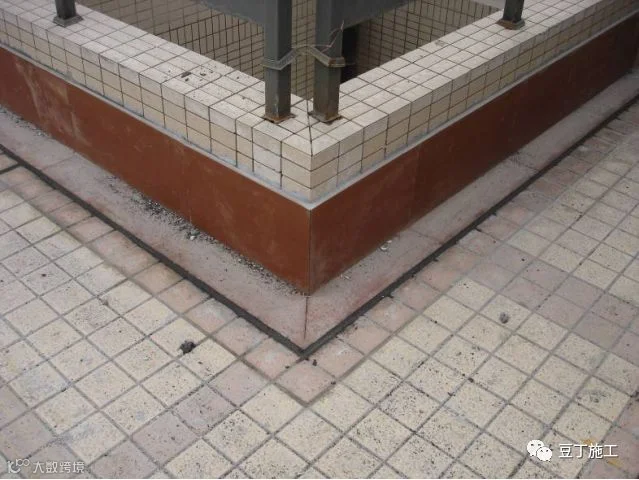

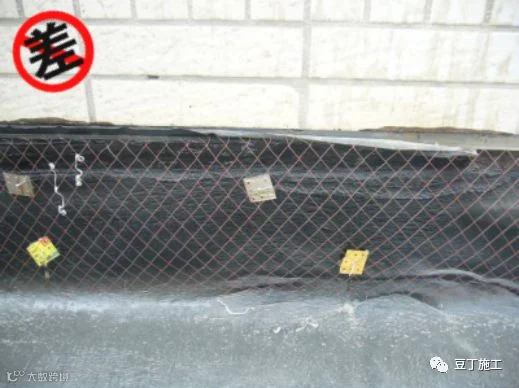

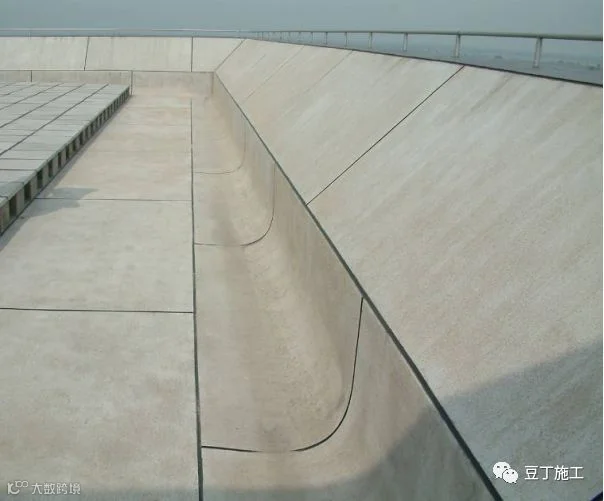

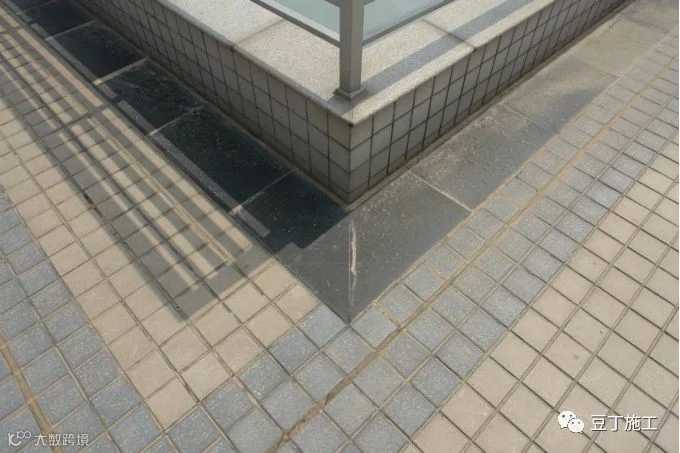

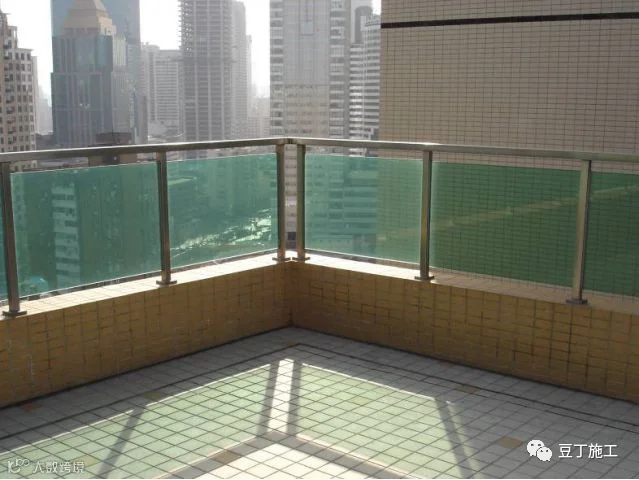

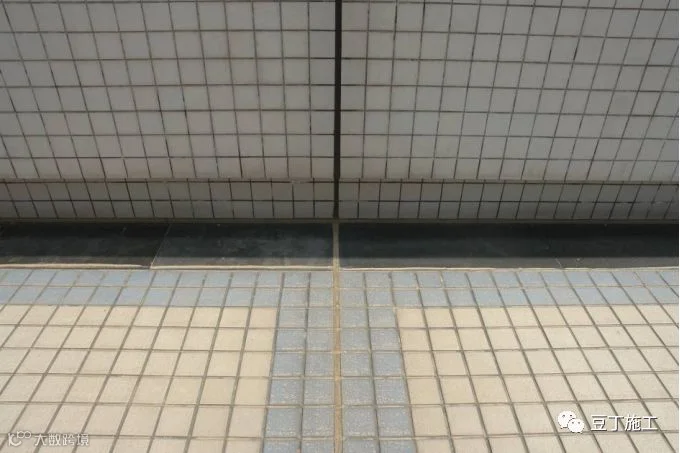

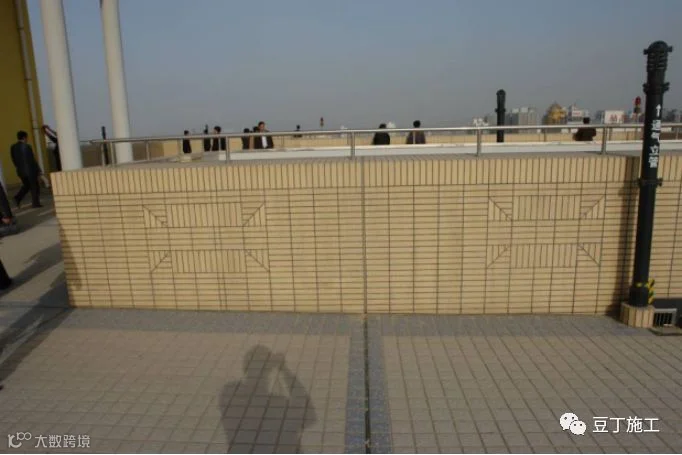

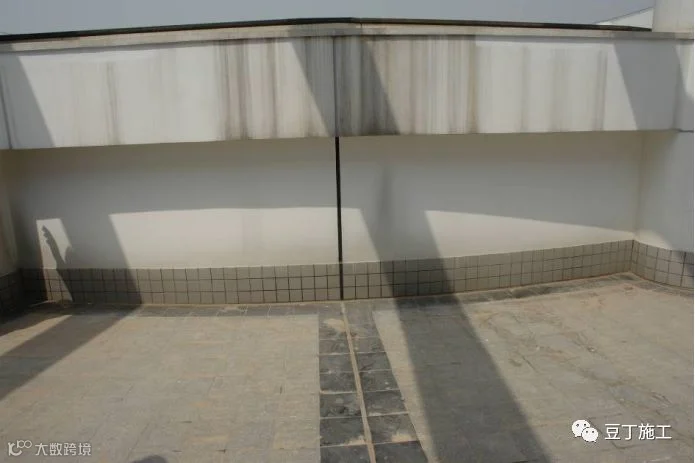

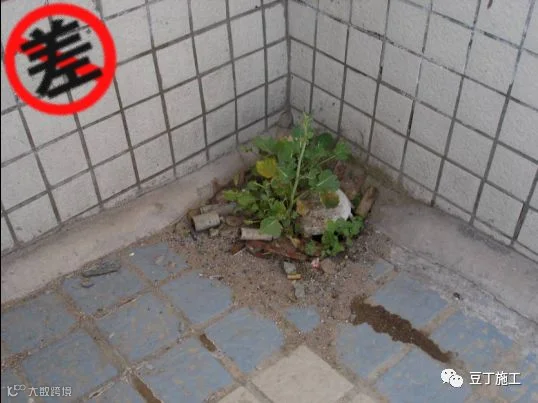

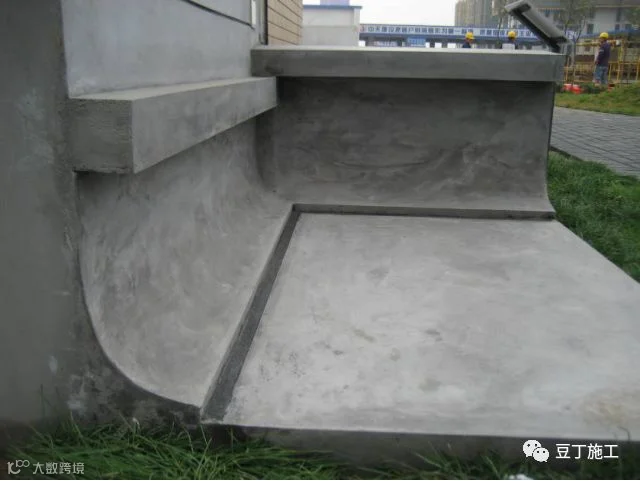

泛水构造做法

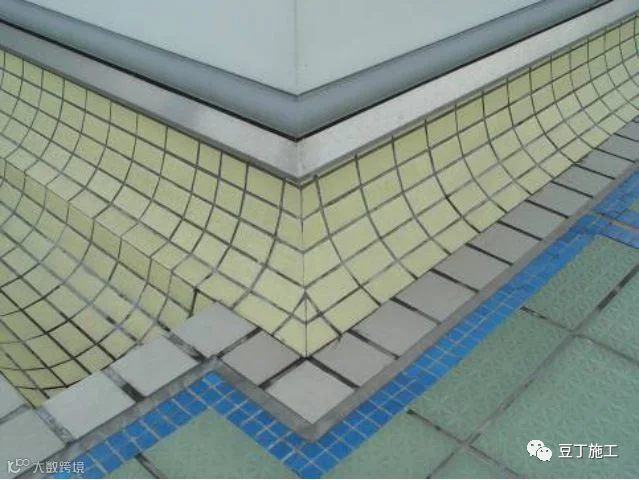

面砖弧形
混凝土弧形

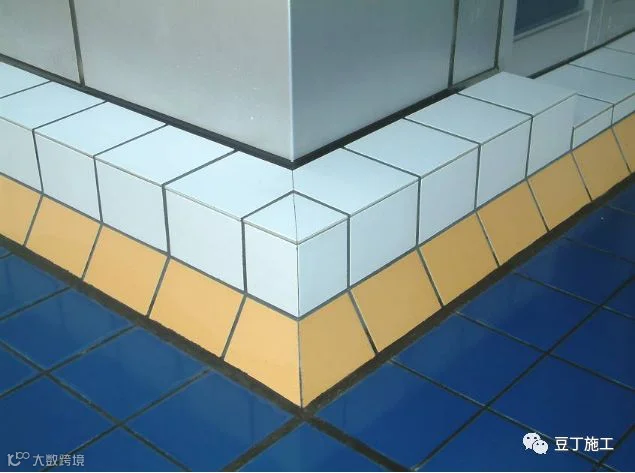

地砖直角
面砖直角
混凝土弧形
屋面构架

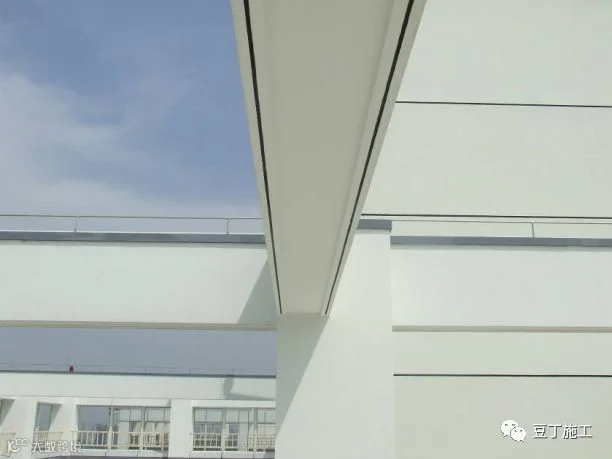

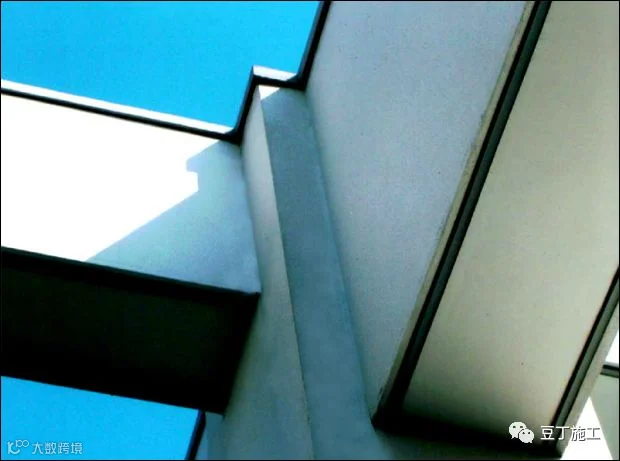

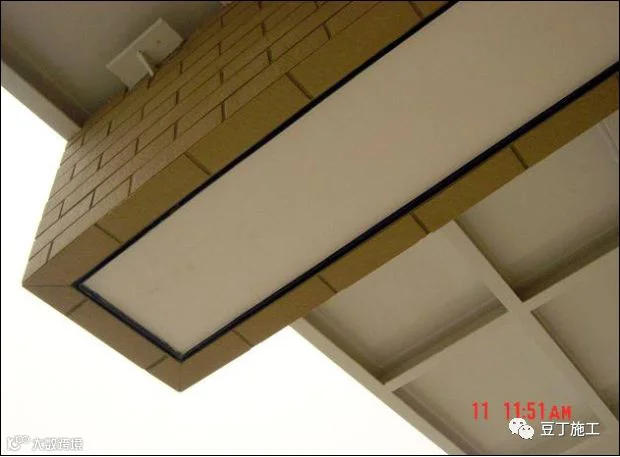

屋面构架双重滴水处理

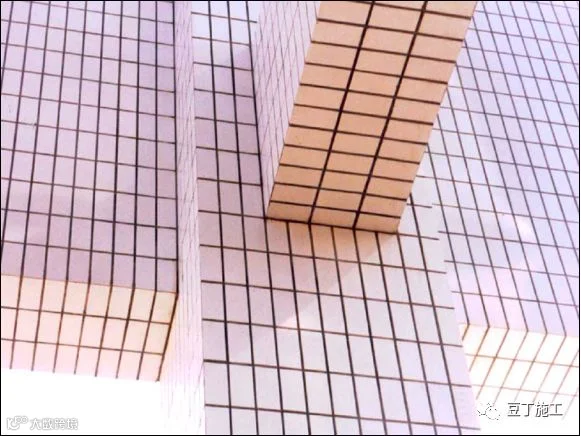

屋面构架面砖细部处理

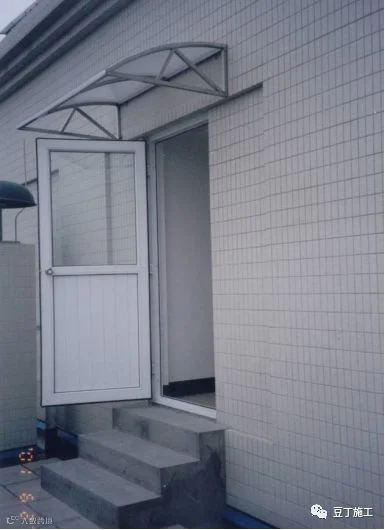

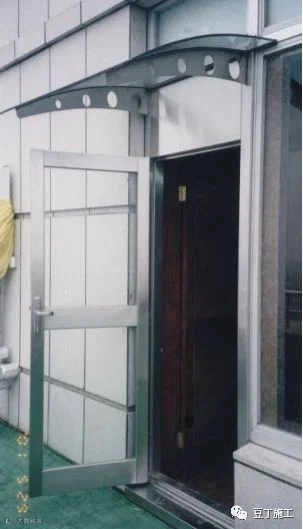

屋面雨蓬

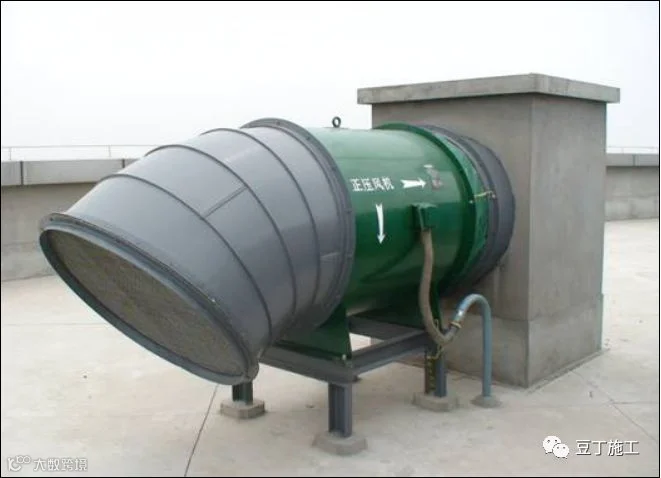

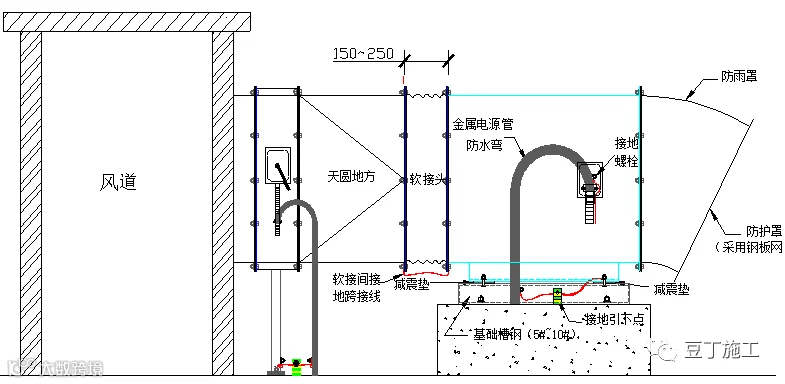

屋面风机
屋面风机安装注意事项:
1、为避免风机电机电源管位置与风机电源接口不在同一侧，措施:
a、采用双管制安装，在风机左、右侧各安装一根管；
b、定货时根据现场情况在定货要求上注明左、右进线要求；
c、部分风机接线端子进行换位改型。
2、电机电源端部要有防水弯，金属软管采用包塑的，长度不超过80cm。
3、风机安装等到土建基础面层找平或贴砖后进行。
4、在电源管处预埋一根40x4接地扁钢，在金属风管软接处采用≥4mm2软线或铜编织带及时做好接地跨接。
5、风机口处加装防雨罩，后安装防护罩（钢板网）。
三、工程实景图

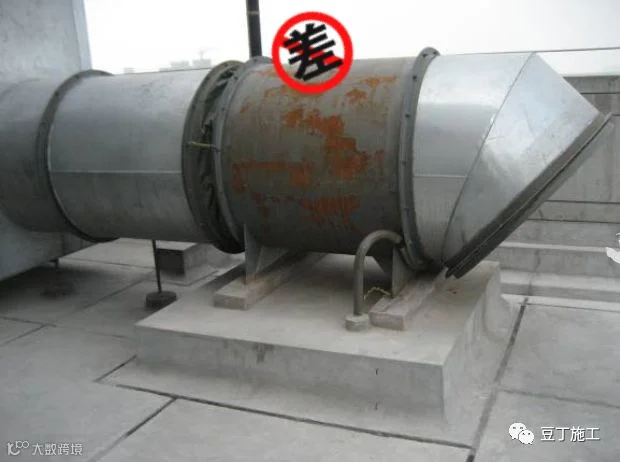

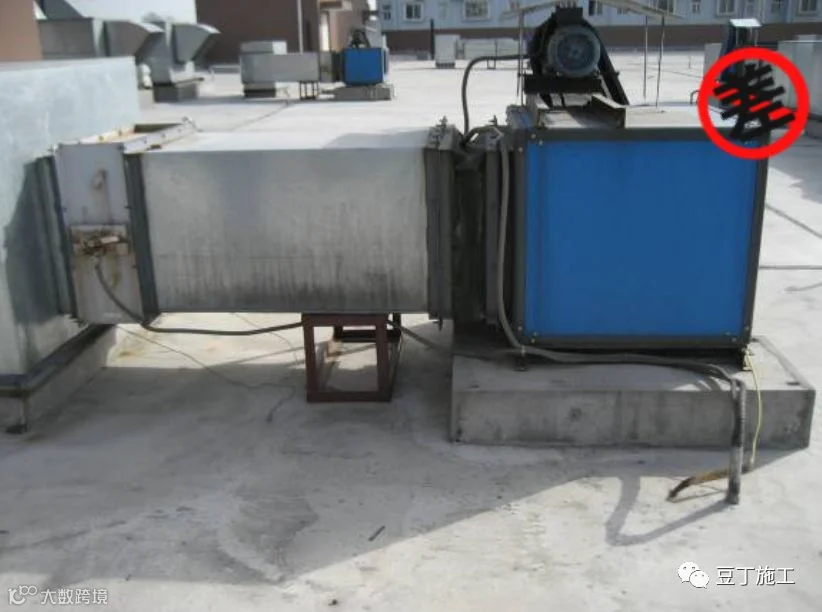

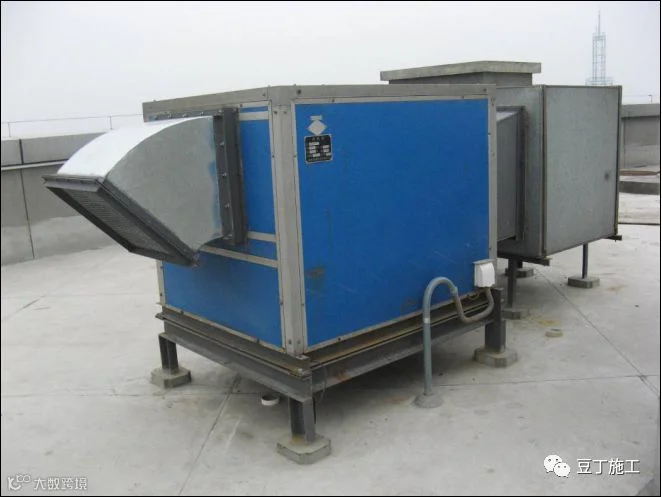

风机电机电源安装位置与风机电源接口不在同一侧；风机锈蚀严重。
1、风机电源安装位置与风机电源接口不在同一侧；
2、露天风机电源管没有防水弯，金属软管超过80cm长；
3、风机与金属风管在软接处没有进行接地跨接。

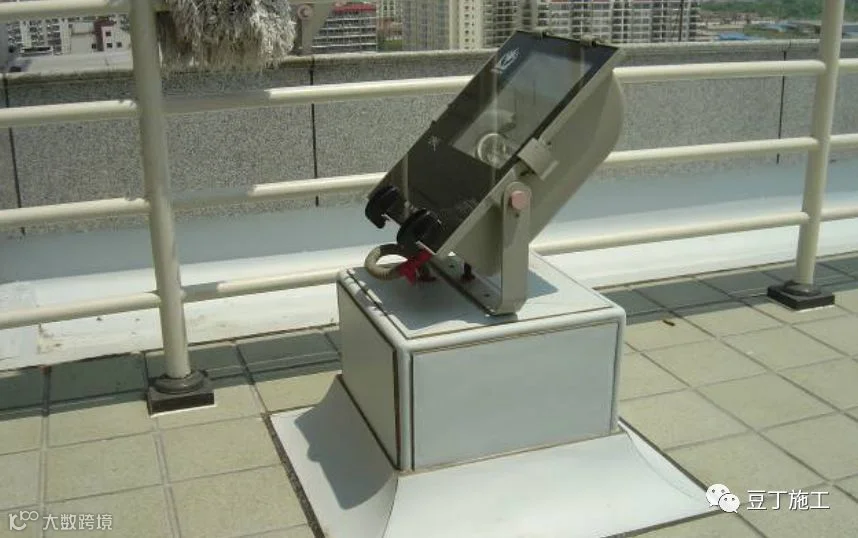

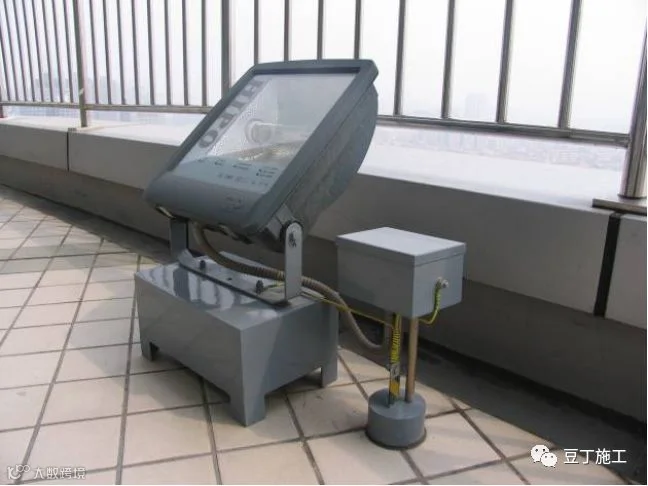

屋面景观灯做法

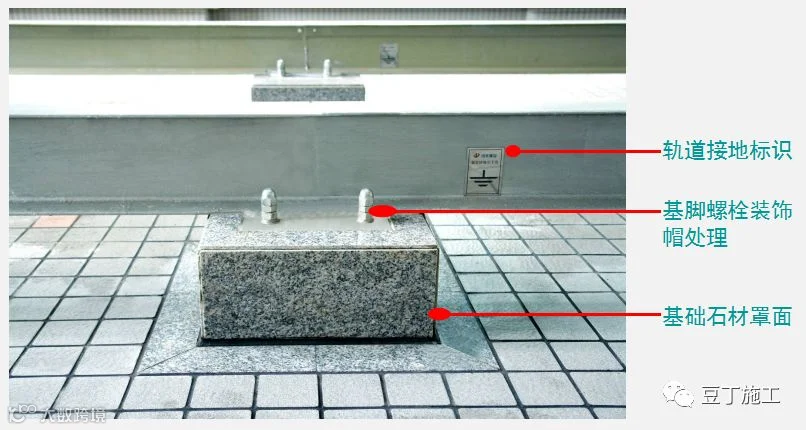

擦窗机轨道基础做法实景图
屋面桥架

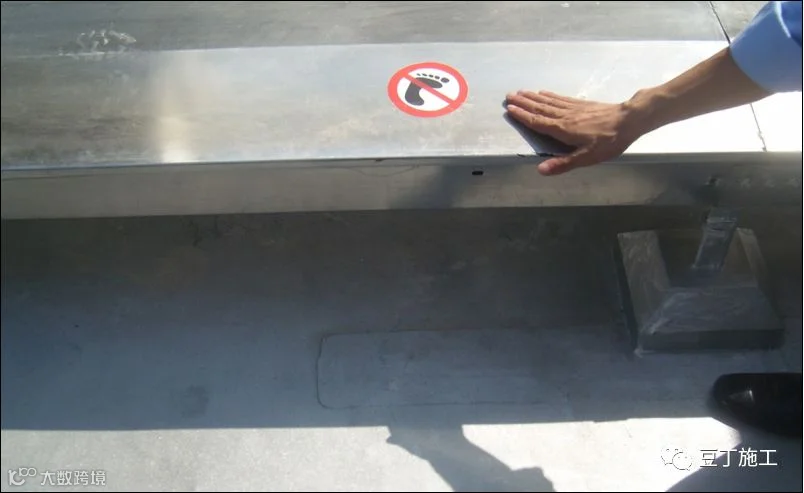

电缆桥架成品保护警示标识

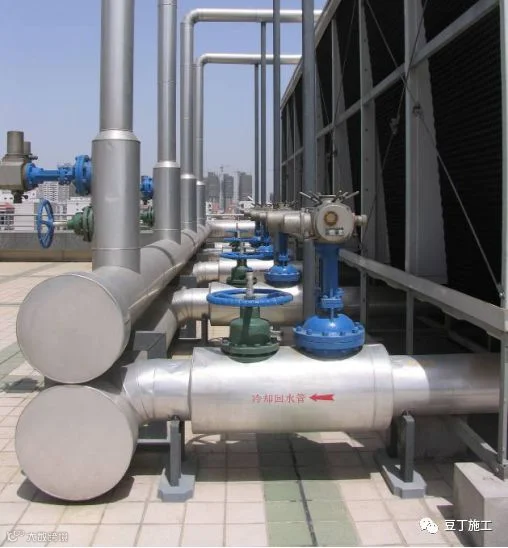

屋面冷却塔（阀门、仪表、管道排列成行成线）

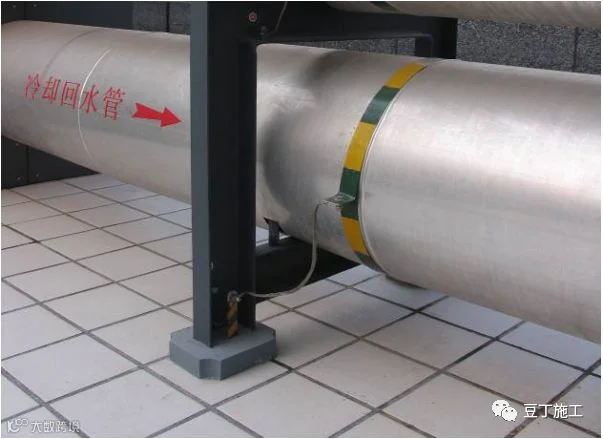

管道支架接地，根部收口

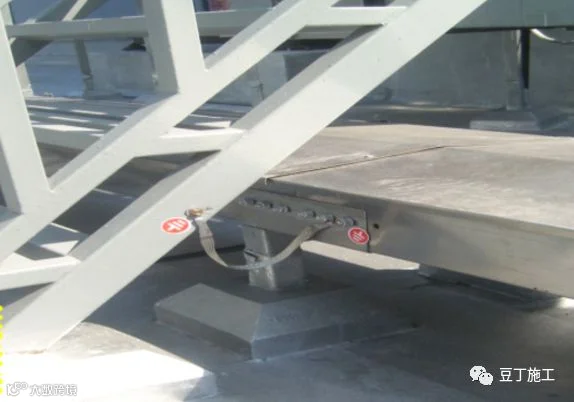

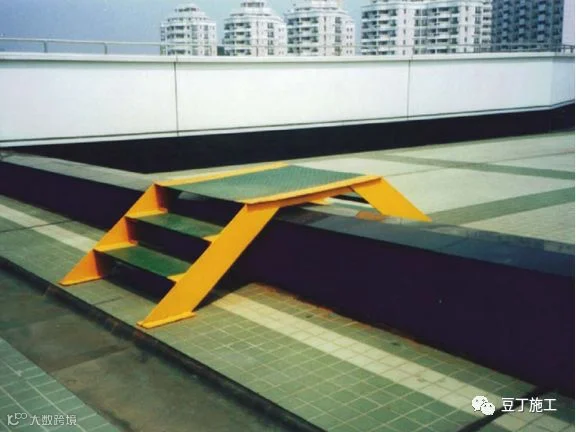

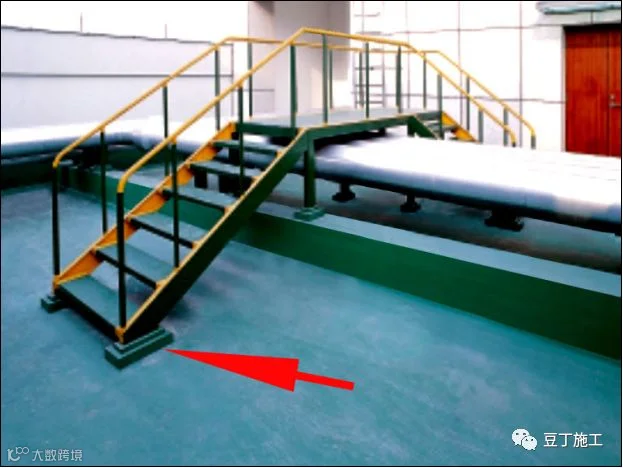

栈桥(注意根部收口和防雷接地)

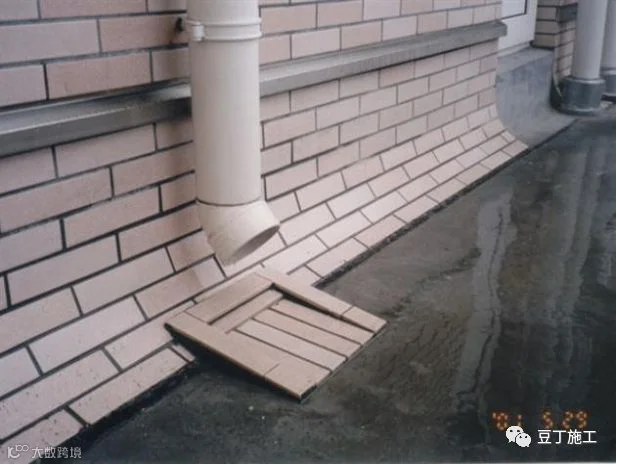

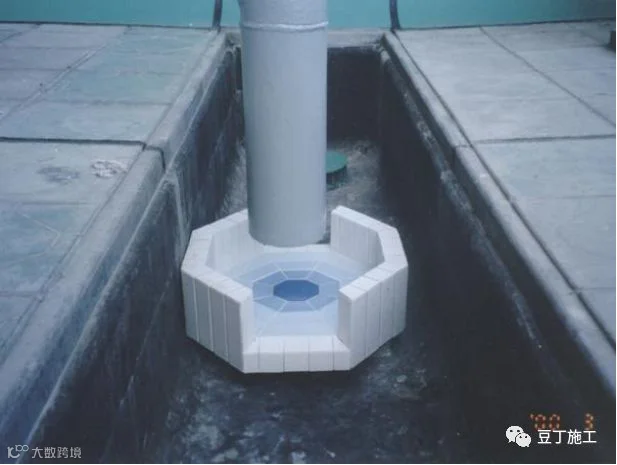

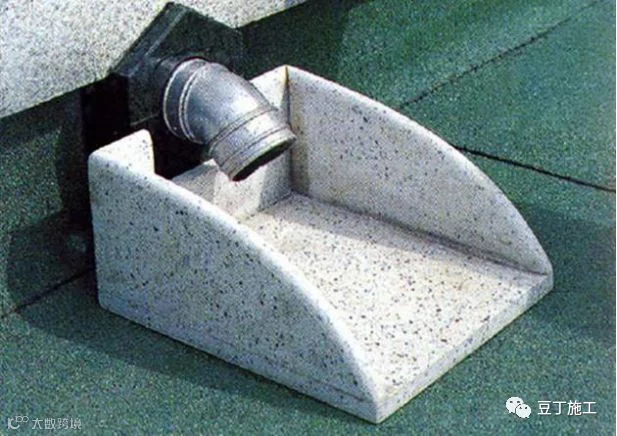

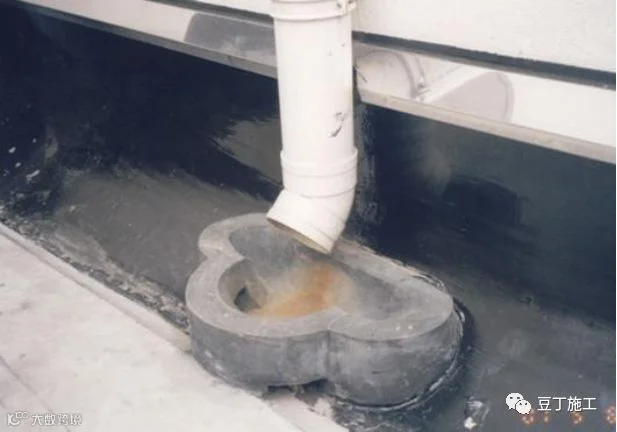

水簸箕
