1 剪力墙钢筋施工样板
1.1 剪力墙钢筋样板体现的节点
⑴ 节点1：水平筋连接构造
⑵ 节点2：竖向钢筋连接构造
⑶ 节点3：钢筋保护层

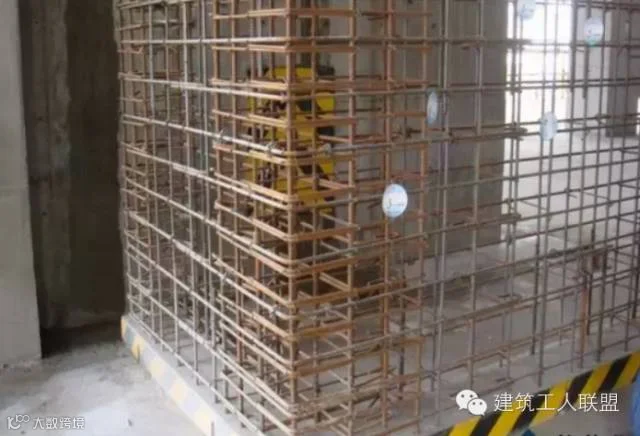

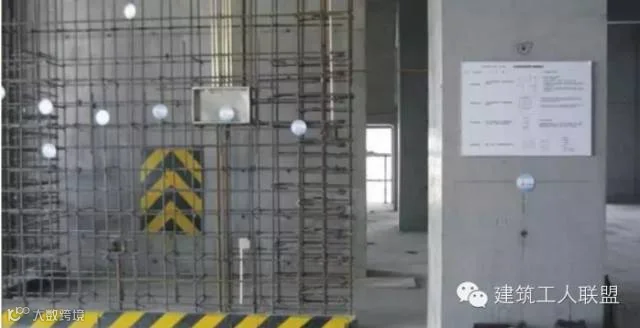

剪力墙钢筋样板图片
1.2 施工工艺要点
2 剪力墙支模体系样板
2.1 剪力墙支模体系体现的节点：
⑴ 节点1：剪力墙上口采用平直压档，确保上口平直；
⑵ 节点2：上下层接头—50处，增加对拉螺栓，防止胀模；

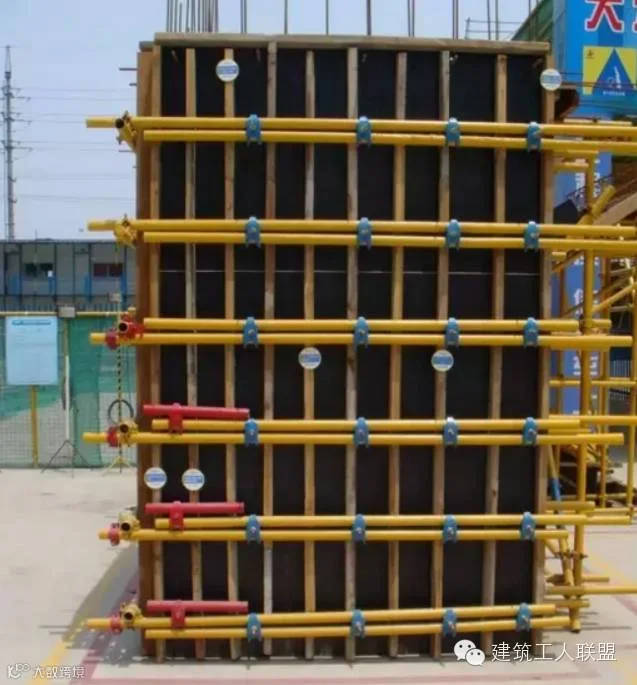

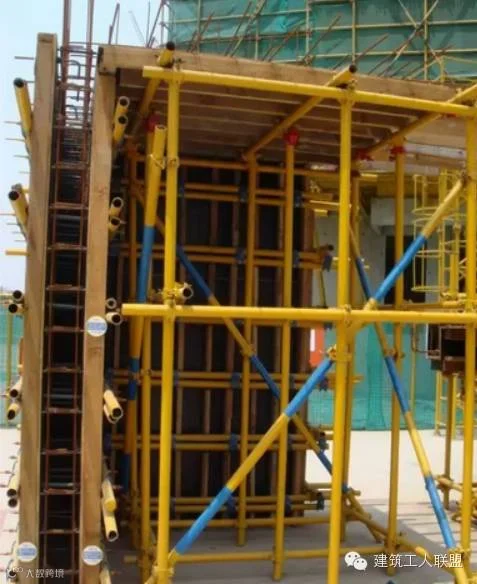

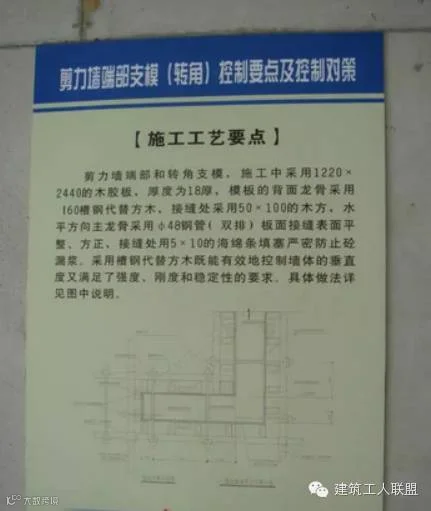

支模体系样板图片

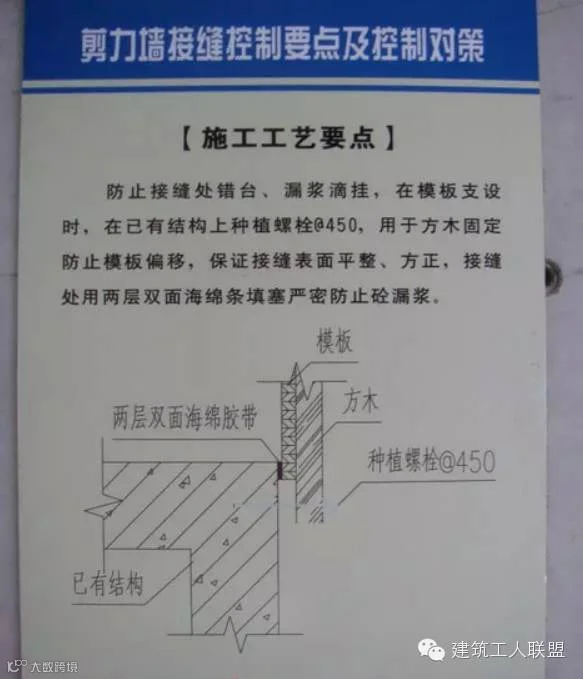

2.2 施工工艺要点
3 梁板钢筋及支模体系样板
3.1 梁板钢筋样板体现的节点：
⑴ 节点1：梁主筋锚固长度要求；
⑵ 节点2：梁钢筋套筒连接；
⑶ 节点3：梁保护层；
3.2 梁板支模体系体现的节点
⑴ 节点1：底模采用18厚九合板，方木采用60×80杉木；
⑵ 节点2：梁底设置小横杆、双扣件；
⑶ 节点3：纵横向水平杆布置；

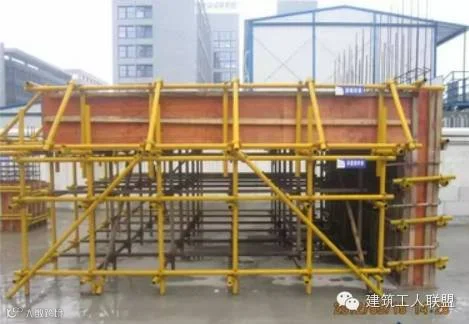

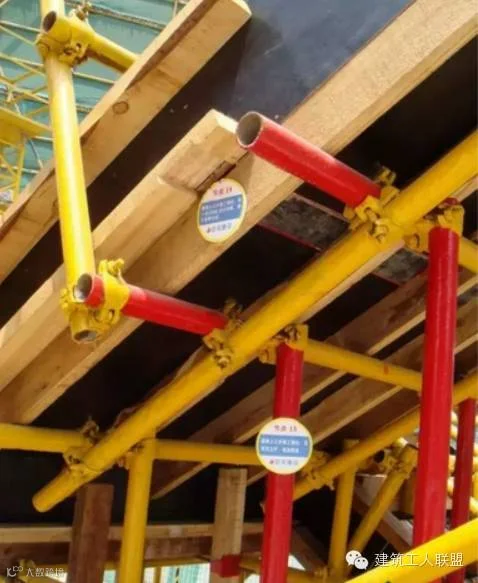

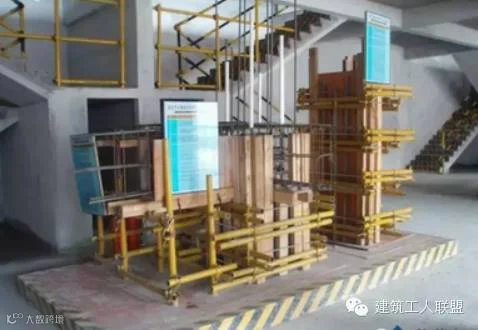

梁板钢筋及支模体系样板图片
4 楼梯钢筋及支模体系样板
4.1 楼梯钢筋体现的节点
⑴ 节点1：楼梯板筋预留；
⑵ 节点2：楼梯板钢筋保护层；
4.2 楼梯支模体系体现的节点
⑴ 节点1：楼梯施工缝留设；
⑵ 节点2：楼梯施工缝部位采用抽取式模板；
⑶ 节点3：梯板模板加固；

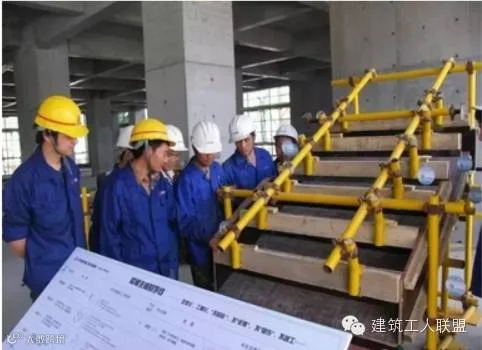

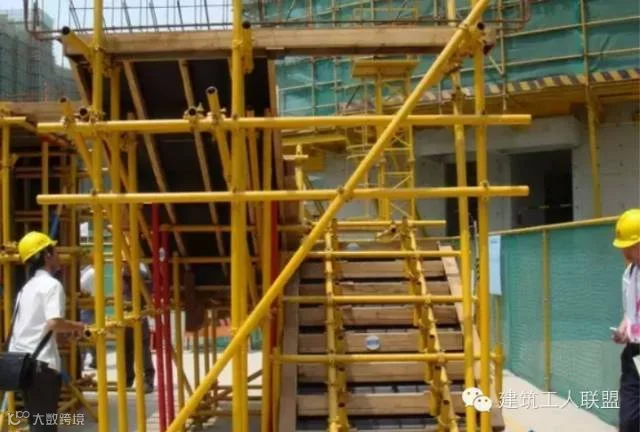

梁板钢筋及支模体系样板图片
梁板钢筋及支模体系样板图片
5 框架柱、构造柱支模样板
5.1 框架柱、构造柱支模样板体现的节点
⑴ 节点1：柱角采用内楞平直压档，确保柱角不胀模；
⑵ 节点2：簸箕斗设置；

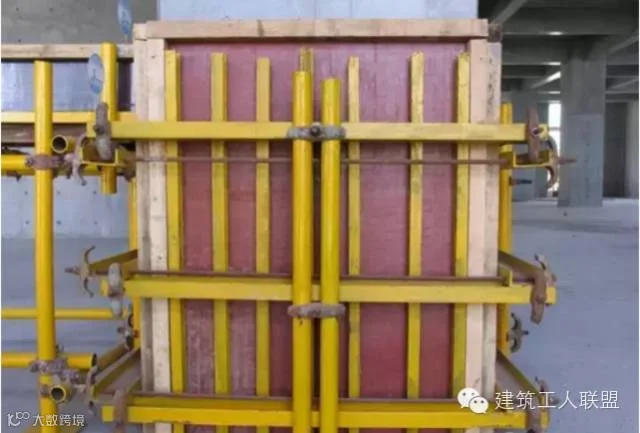

框架柱支模样板图片

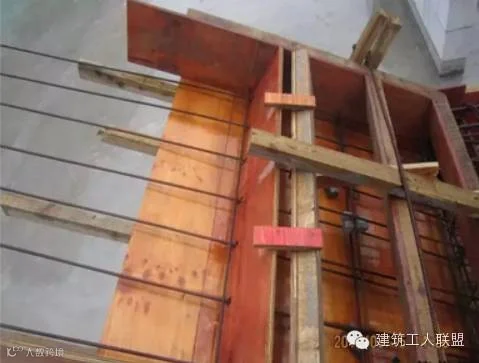

构造柱支模样板图片
5.2 施工工艺要点
6 墙砌体、构造柱及门窗过梁样板
6.1 墙砌体、构造柱及门窗过梁体现的节点
⑴ 节点1：预制过梁、窗台翻梁伸入墙体200；
⑵ 节点2：窗边混凝土块留设；

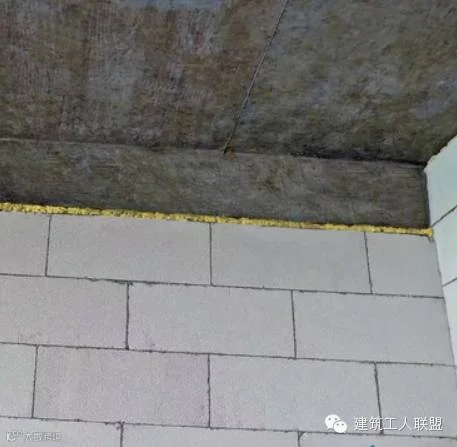

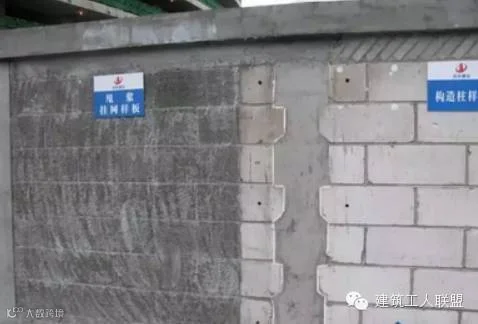

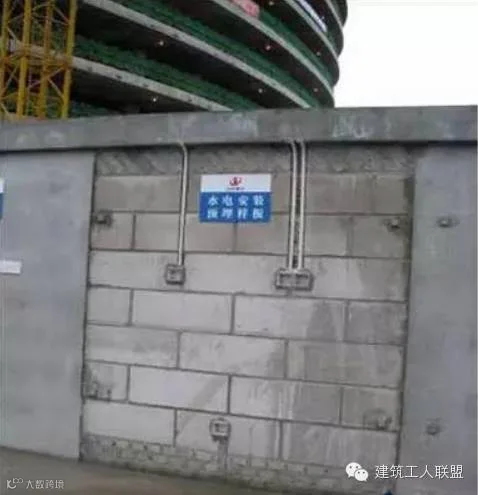

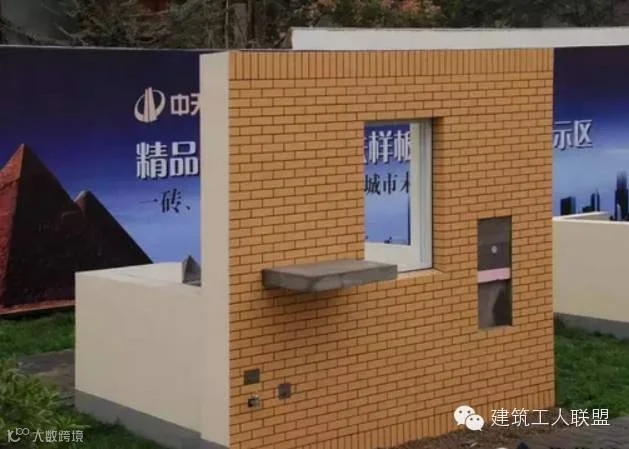

砂加气砌块样板图片

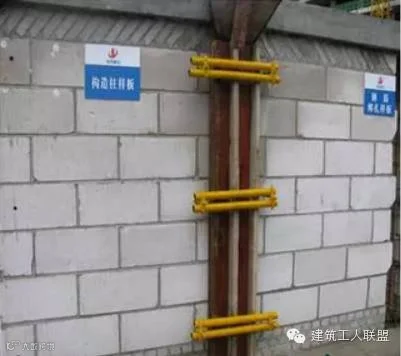

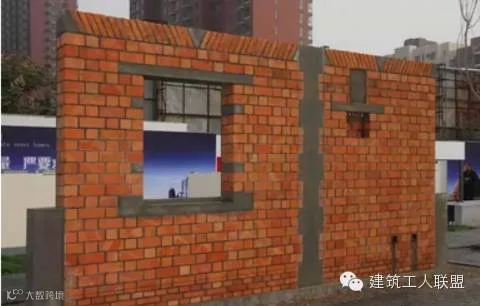

墙砌体、构造柱及门窗过梁样板图片
6.2 施工工艺要点
7 墙体粉刷（挂网及灰饼样板、甩浆、粉刷）
7.1 墙体粉刷（挂网及灰饼样板、甩浆、粉刷）体现的节点
⑴ 节点1：抹灰前基层表面清理干净；
⑵ 节点2：抹灰层中间放置钢丝网或耐碱玻纤网；
墙体灰饼、粉刷样板图片

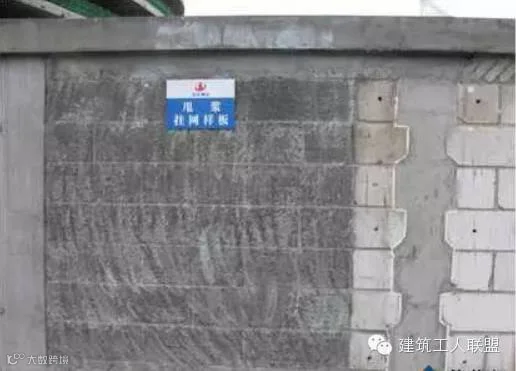

墙体甩浆、挂网样板图片
8 卫生间防水样板
8.1 卫生间防水样板体现的样板
⑴ 节点1：卫生间混凝土翻边200高；
⑵ 节点2：墙根阴角圆弧处理；

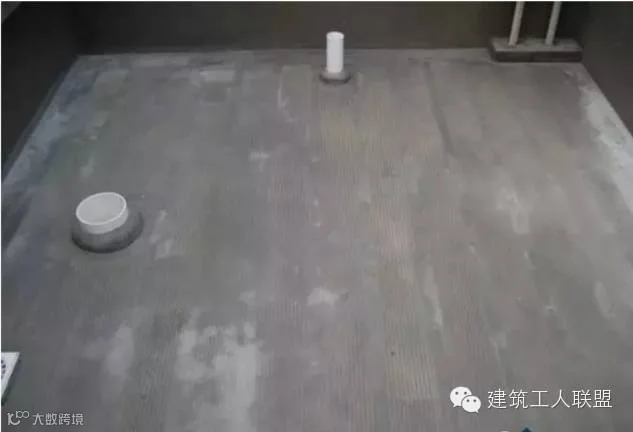

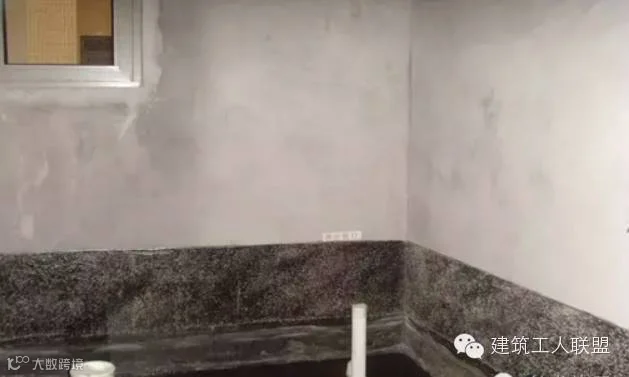

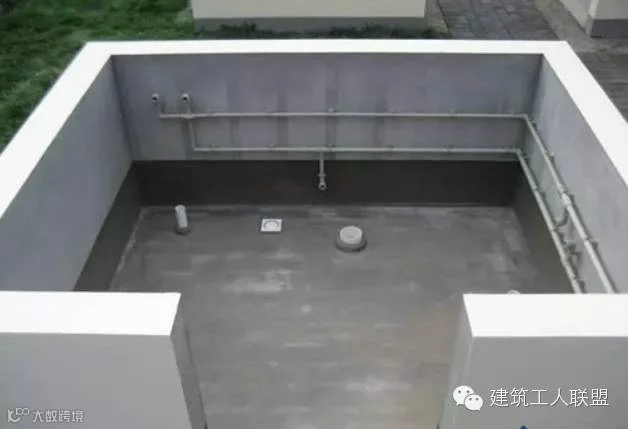

卫生间防水样板图片
9 室内地坪样板
9.1 室内地坪样板体现的节点
⑴ 节点1：室内地坪平整、清洁；
⑵ 节点2：房间净空实测标识；
室内地坪拉毛样板图片
10 屋面构造样板（屋面构造、烟帽、透气管）
10.1 屋面构造样板（屋面构造、烟帽、透气管）体现的节点
⑴ 节点1：保温层厚度50；
⑵ 节点2：烟帽；

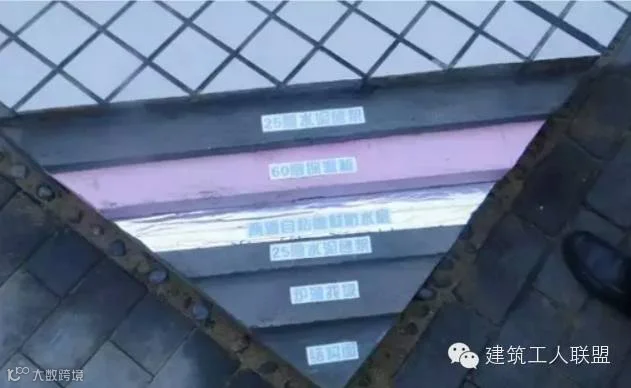

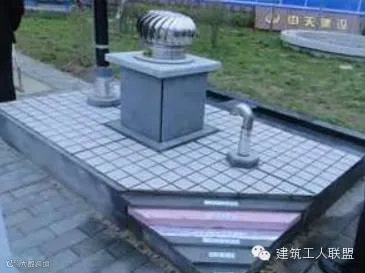

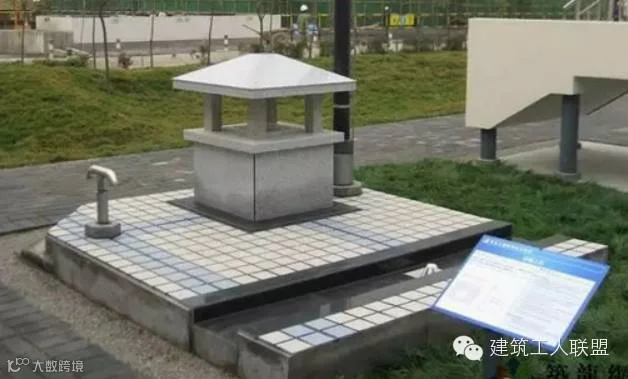

屋面构造、烟帽、透气管样板图片
11 外墙外保温构造样板；
11.1 外墙外保温构造样板体现的节点
⑴ 节点1：保温层厚度；
⑵ 节点2：耐碱网格布；

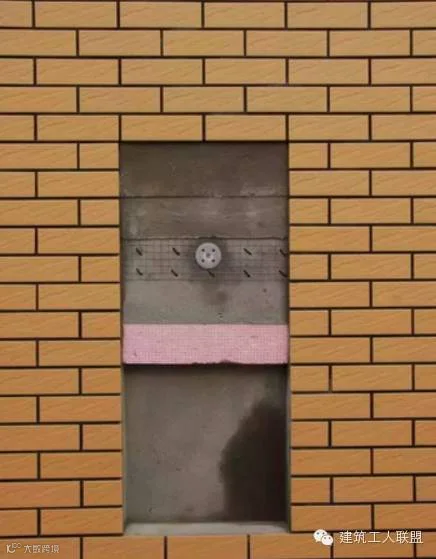

外墙保温构造样板图片
12 门、窗安装样板
12.1 门窗安装样板体现的节点
⑴ 节点1：混凝土预制块预埋；
⑵ 节点2：窗台泛水找坡；

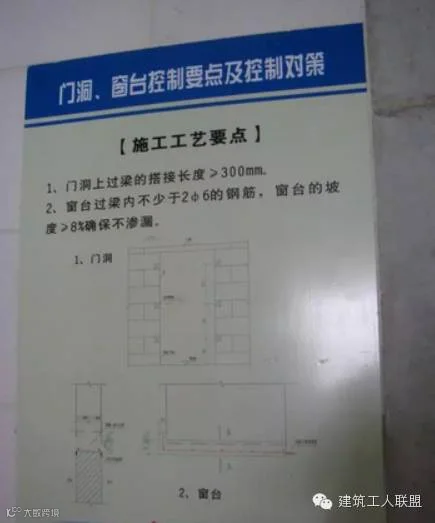

门窗安装样板图片
