NFCC宁波时尚创意中心幕墙工程顺利通过验收

宁波建工建乐工程有限公司

2023-08-17

导读：NFCC宁波时尚创意中心幕墙工程顺利通过验收

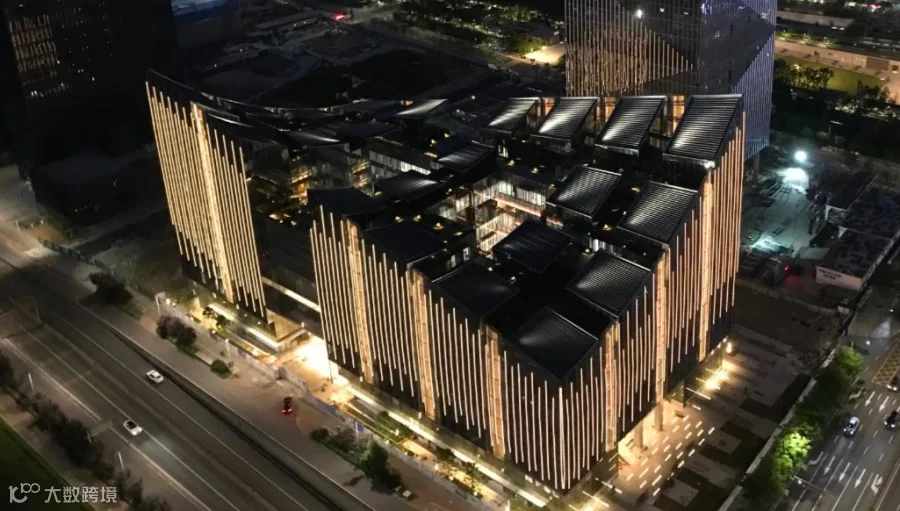

NFCC宁波时尚创意中心

近日，由宁波建工建乐工程有限公司承建的NFCC宁波时尚创意中心幕墙工程通过验收。

工程概况

NFCC时尚创意中心作为东部新城又一地标建筑，总建筑面积约为71000平方米，幕墙面积约为65000平方米。该项目整体外观为双曲面造型，将建筑的功能和形式根植于城市环境中，让人感受到“纵向生长”走入“横向交流”的交替演化。屋面向上“生长”的22块大小不一的方形格栅盒子像一组跳跃的“琴键”，伴着屋顶的光充满着无限的未来感。建筑外表面采用了228条红阳极氧化竖向装饰条和1856块玻璃单元板块，丰富而错动的旋律与双曲面弧面屋顶的曲率交相辉映。

施工难点、亮点

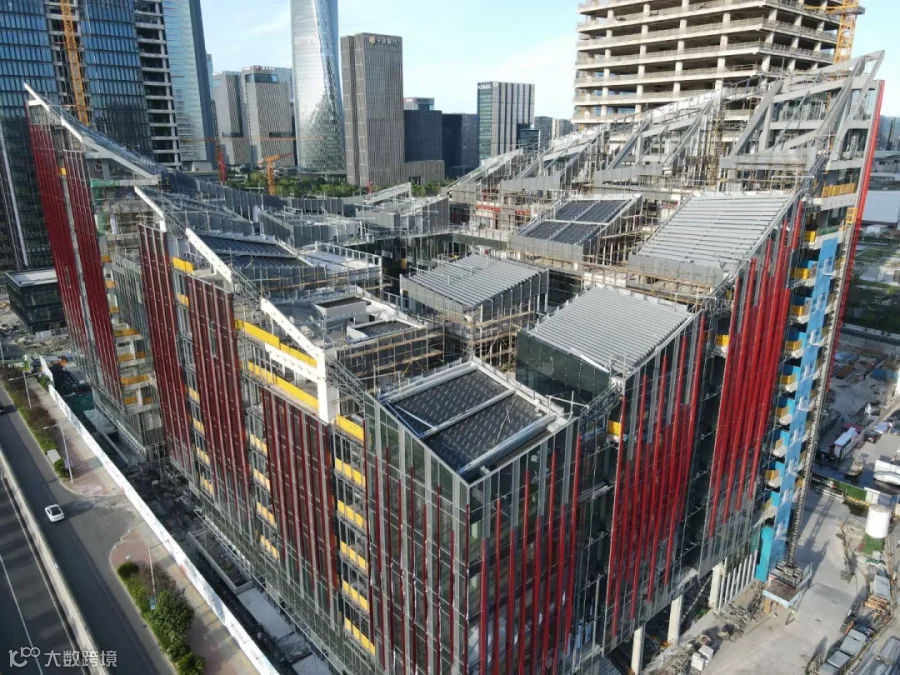

组合式双曲屋面

屋顶22个不规则扭曲小屋面组合整体呈现出双曲马鞍形屋面，每个小屋顶设置铝合金格栅，侧边1732块收口铝板均为扭曲造型的异形铝板，规格尺寸各不相同，加工复杂。公司利用参数化BIM整体建模技术，对铝板加工图进行批量展开、自动编号与尺寸标注。为保证屋顶格栅控制在同一个第五面上，施工阶段根据从BIM模型提取的安装数据，对每一根格栅进行精准定位，确保了安装节点美观，线条流畅。

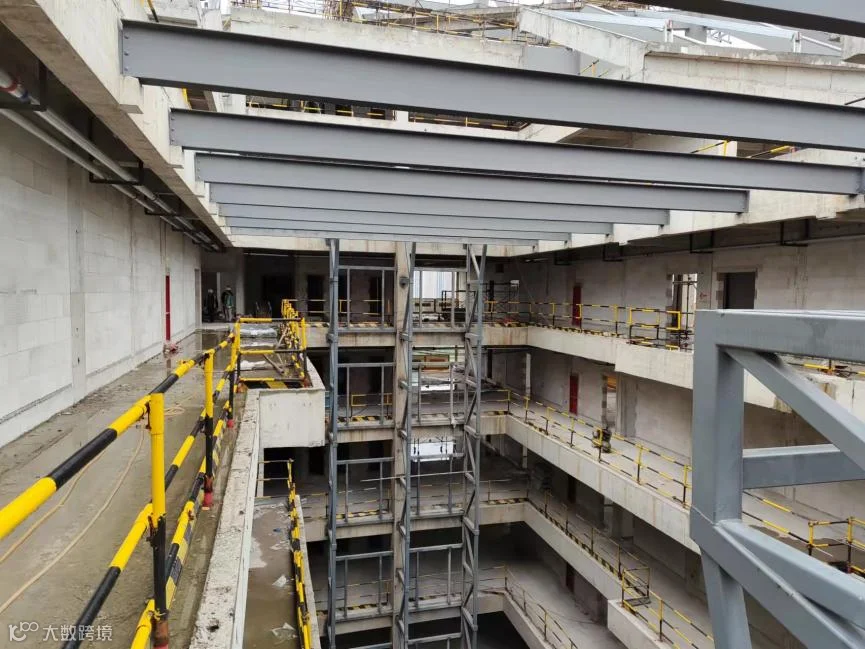

可移动式空中钢平台

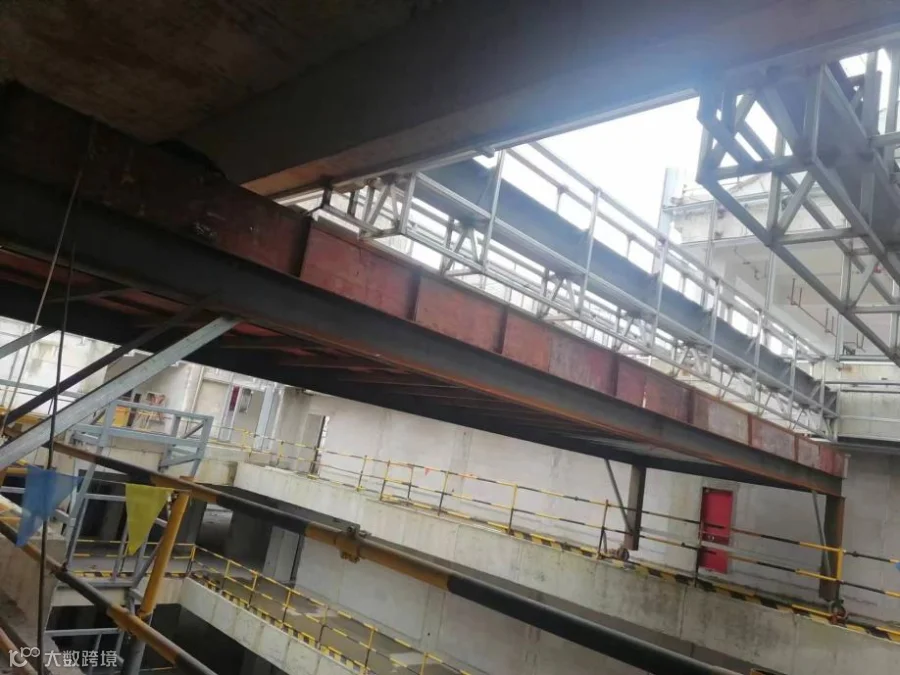

北楼十层玻璃采光顶下方悬空，经多次探讨和研究后，在九层处搭设一台移动式钢结构操作平台进行施工，这样既节约成本，又不影响其他专业施工。

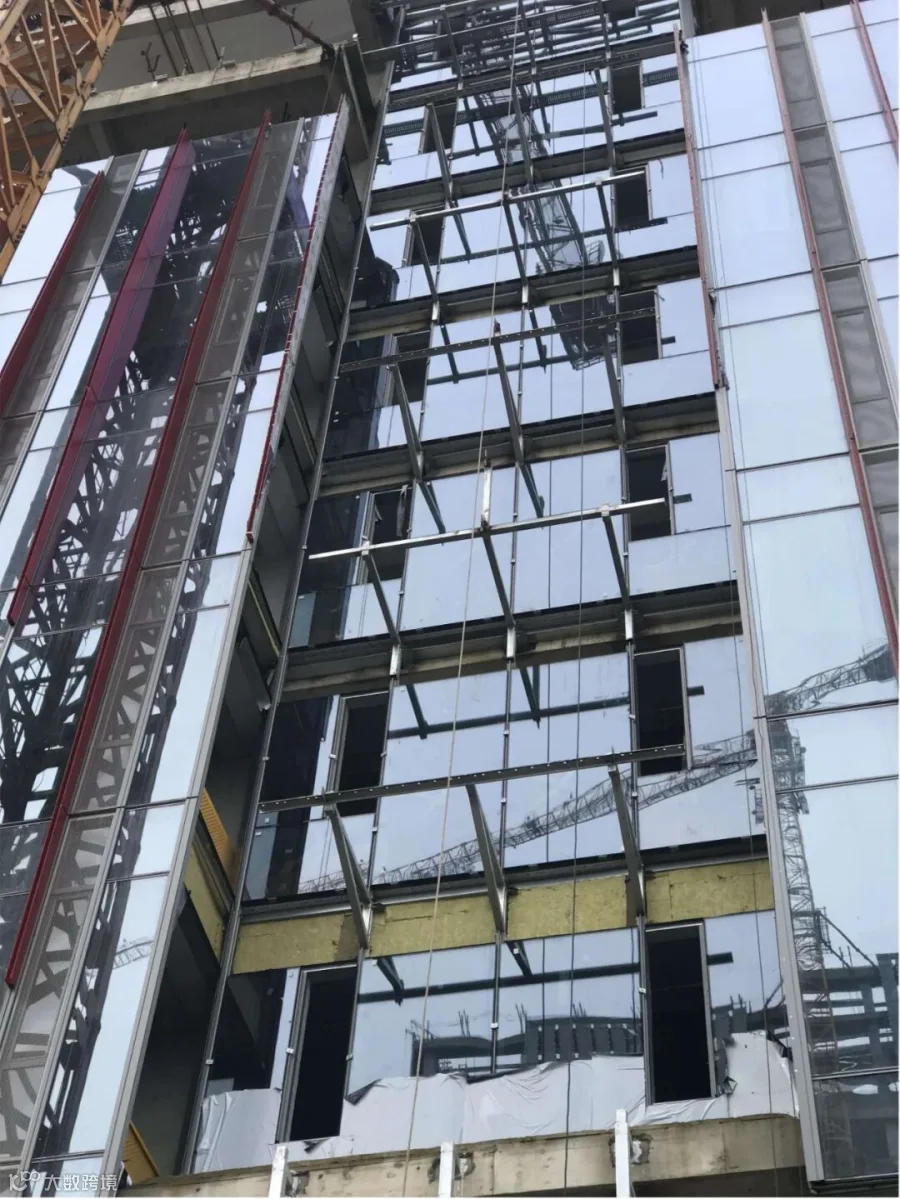

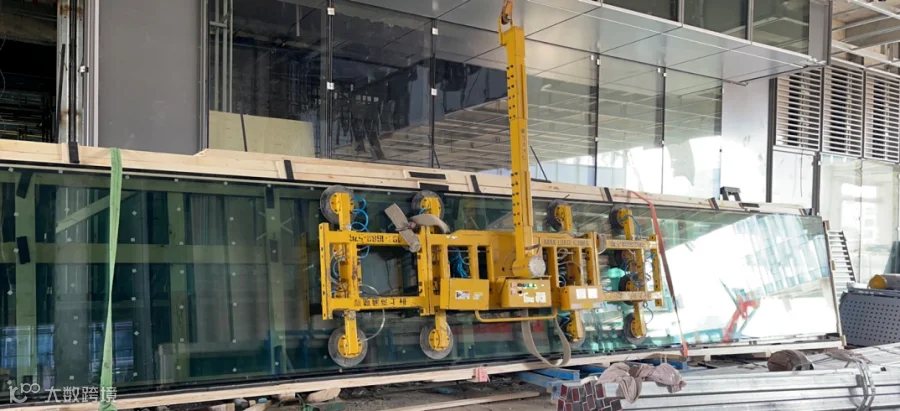

双层组合幕墙施工

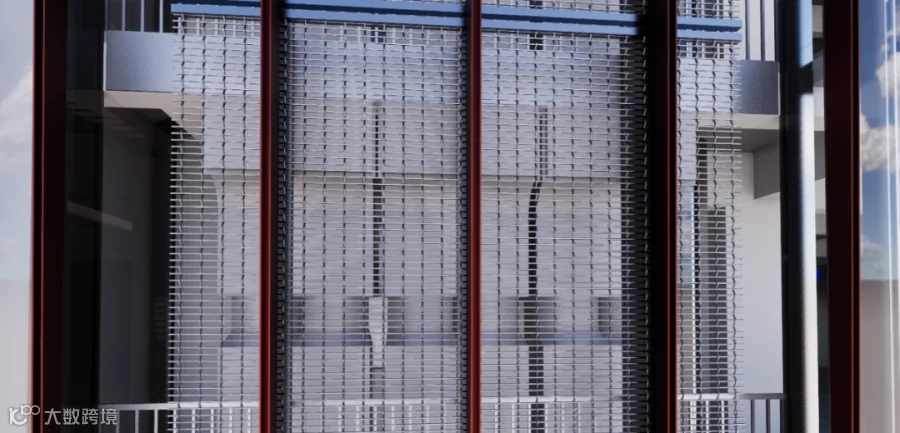

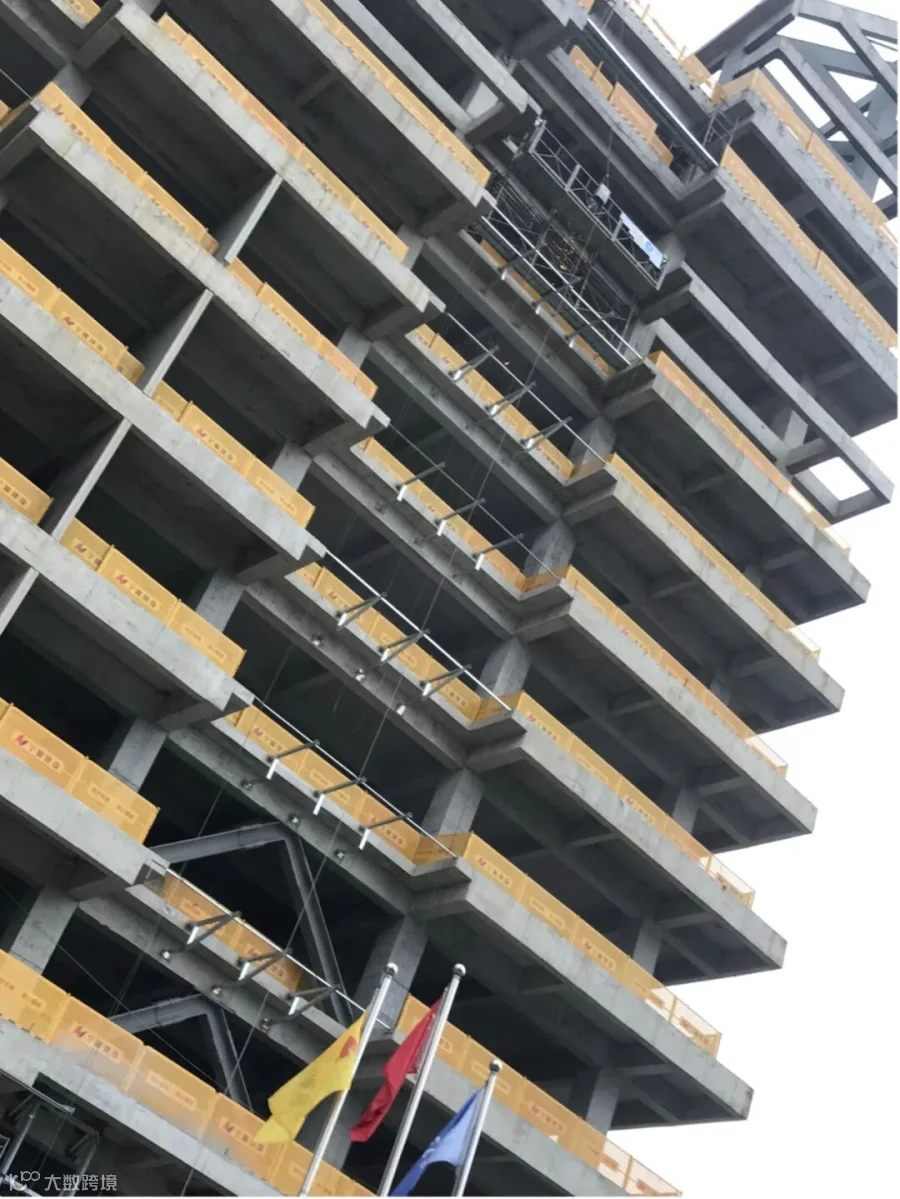

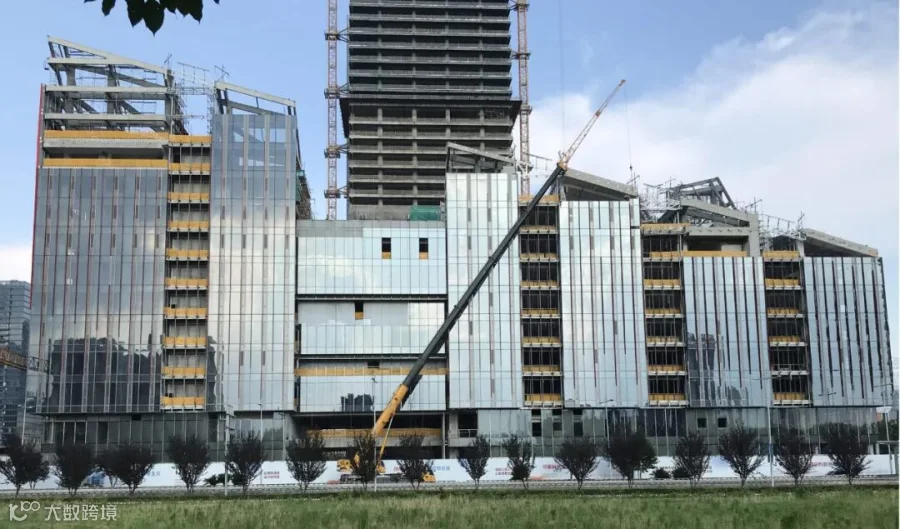

南北立面凹口处采用双层组合幕墙。其中，里层为框架式玻璃幕墙，外层为不锈钢网。项目部通过多方案比较，合理安排施工工序，采用分阶段实施，即分别采用吊篮、悬挑钢架加脚手架和汽车吊完成不锈钢网支架、玻璃幕墙和不锈钢网的安装。其中，由于外立面不锈钢网安装时平整度较难保证，项目团队借鉴单元板块办法，将不锈钢网与钢骨架组合成一个个小单元板块再进行吊装，这样既确保了不锈钢网的挂点在同一水平线上，又保证了不锈钢网整体的平整度。

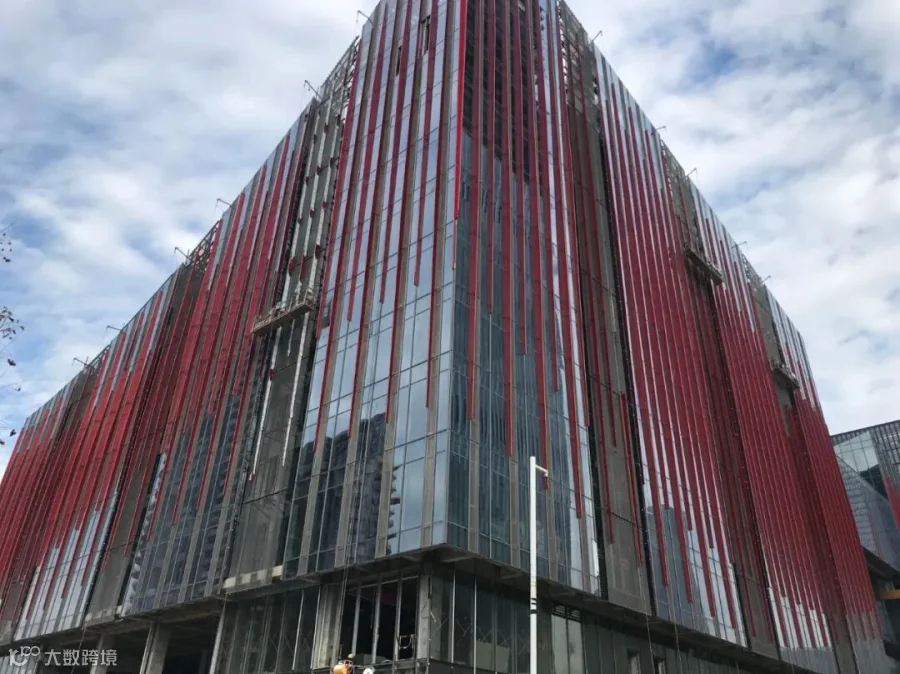

波浪形变截面装饰线条

建筑外立面由1708根尺寸各不相同的变截面装饰盖组成228条竖向变截面装饰线条，每一条装饰线条长度起止位置均不相同，间隔呈现出波浪韵律形态。为了满足加工按照需求，公司采用参数化BIM技术，设计阶段对每一根装饰线条进行自动排布、编号，加工阶段利用模型自动提取加工数据、安装定位数据等，采用一张图纸+数据表的形式表达出所有加工和安装数据，有效提高了工程效率，保证了数据的准确性。
