YYTD-PMU200-F配置说明
步骤1：FSU设备智能设备及传感设备连接
YYTD-PMU200-F接口位置示意图

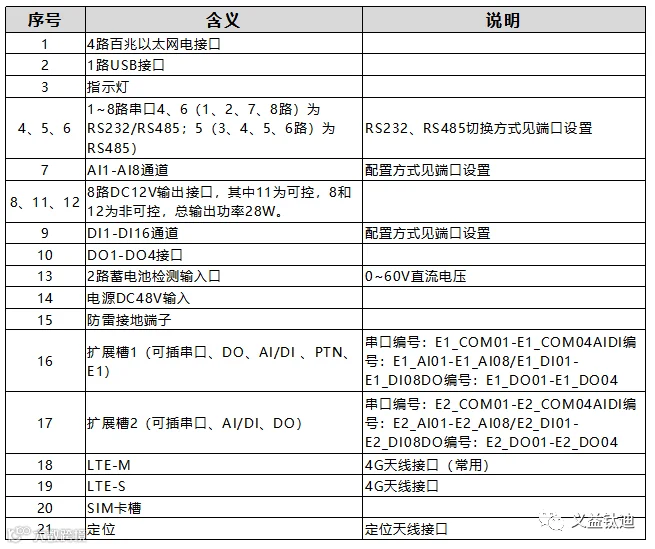

步骤2：端口说明

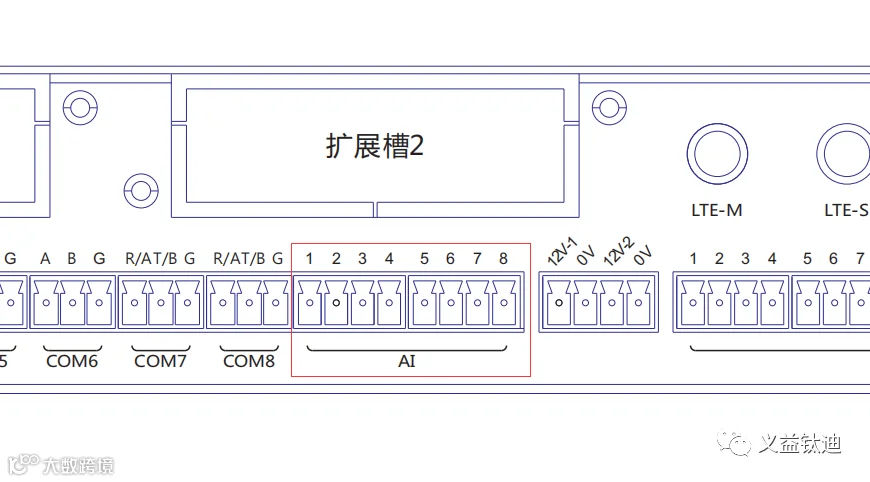

1、AI接口
模拟量传感器输出4~20mA或DC0~5V信号，接至YYTD-PMU200-F设备的模拟输入端(AI1-AI8)，可通过跳线开关配置为电压或电流模式使用。
注：1. 接线时先接传感器侧电源，再将输出信号引入AI接口。
AI接口跳线设置
拆开设备上盖，将跳线按照图的设置，即可实现电流型和电压型的切换，出厂时默认为电流型，当输入信号为0~5V时，跳线帽切换到电压型档位。

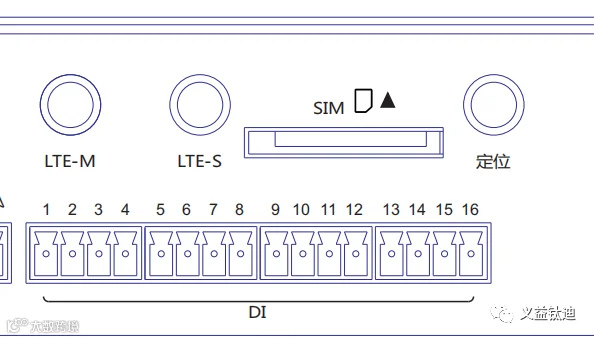

2、DI接口
YYTD-PMU200-F设备16路DI接口。DI接口配合+12V使用。当端口输入+12V时，表示DI有效，输入悬空或0V时，DI无效。

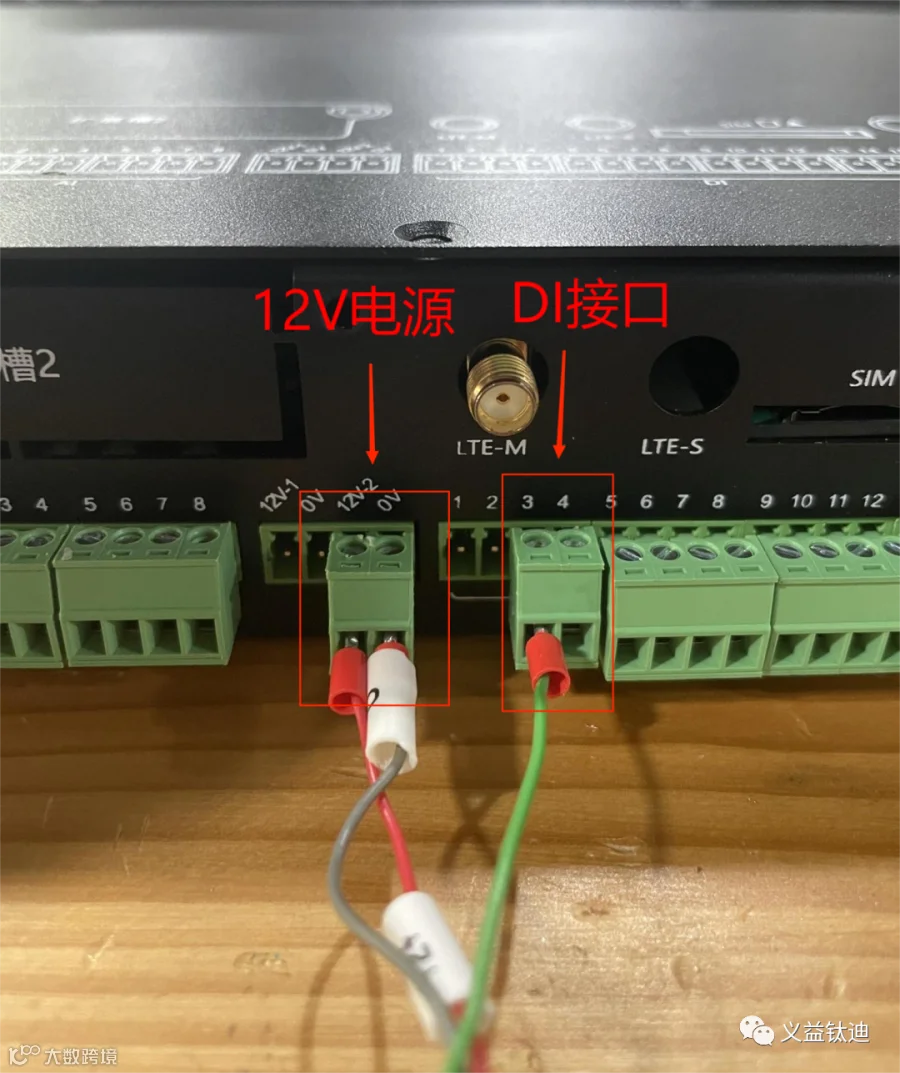

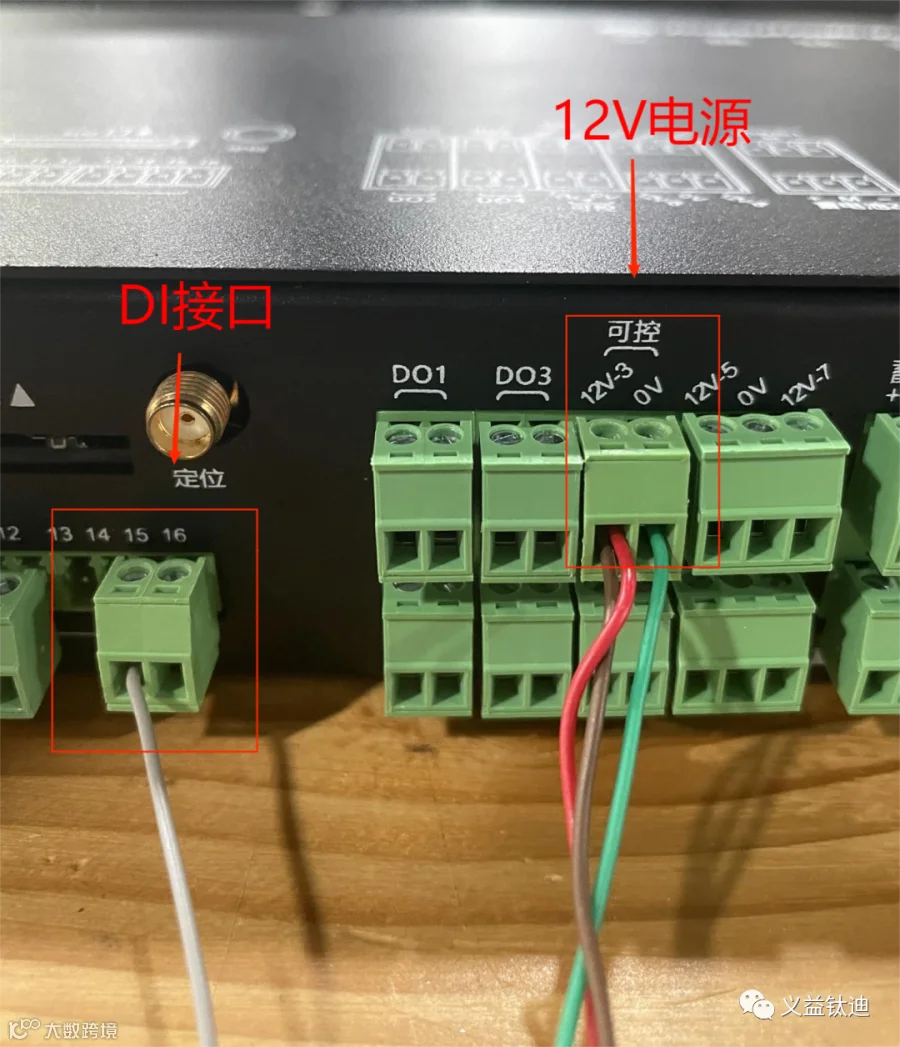

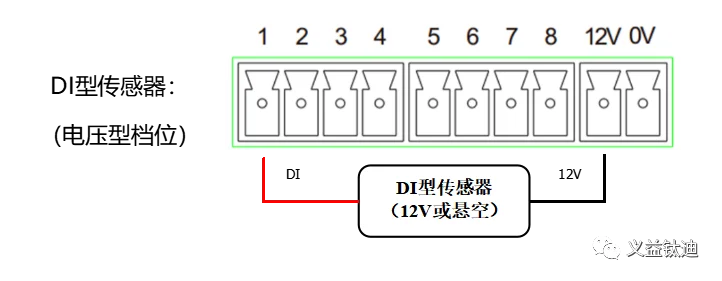

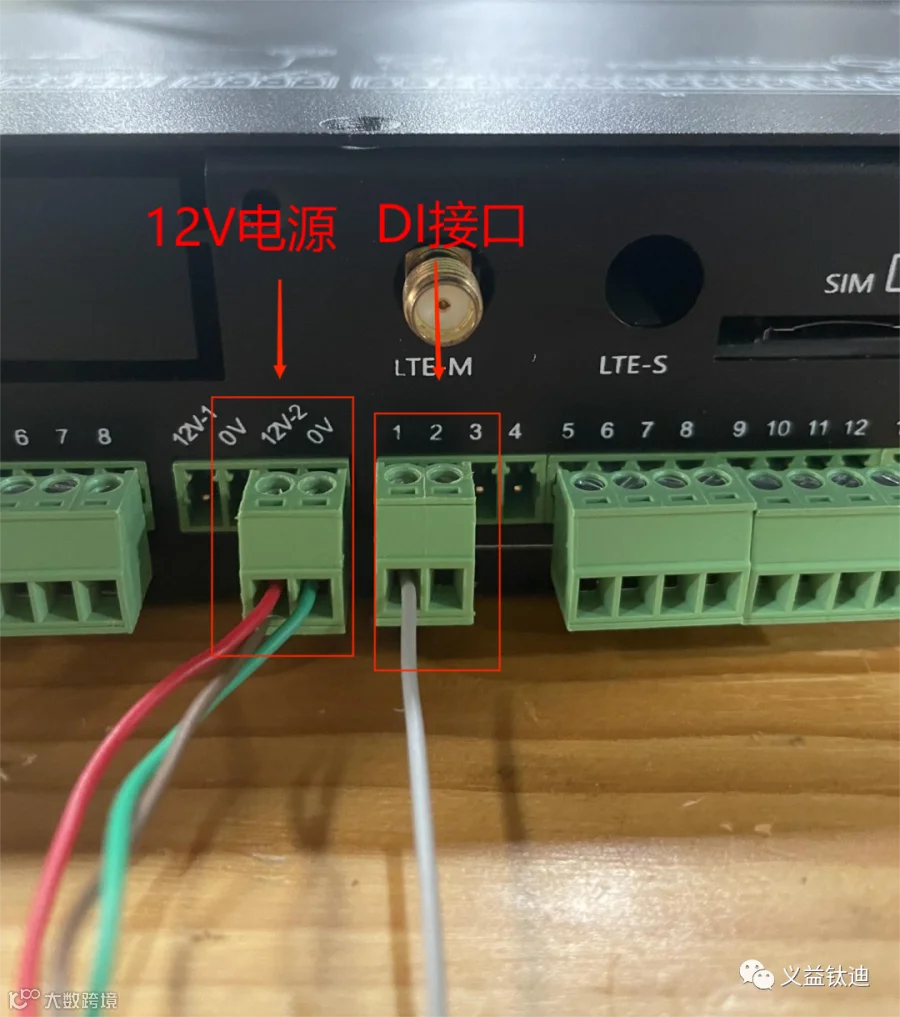

DI接线图

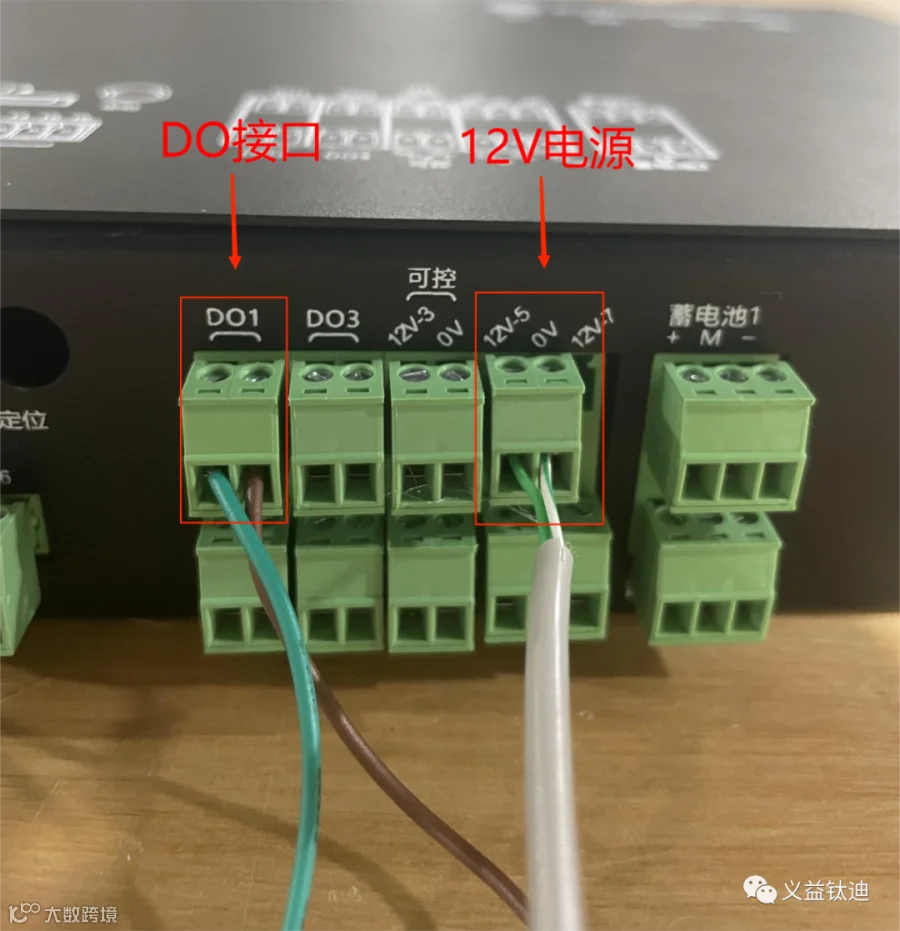

3、DO接口
YYTD-PMU200-F设备具有DO接口，均为干接点输出，其中DO1、DO2默认常开输出，可配置为常闭输出，DO3、DO4默认常开输出；当DO动作时，DO的两个端子短接，当DO复位时，DO的两个端子断开。

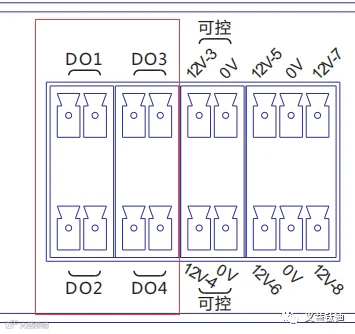

说明：当传感器不需要供电时，则将控制端两个端子与DO的两个端子连接即可，当传感器需要+12V电源控制时，则需要将FSU的+12V与DO的一个端子连接，DO的另一个端子与传感器连接。打开设备上盖后，DO配置方式如下：

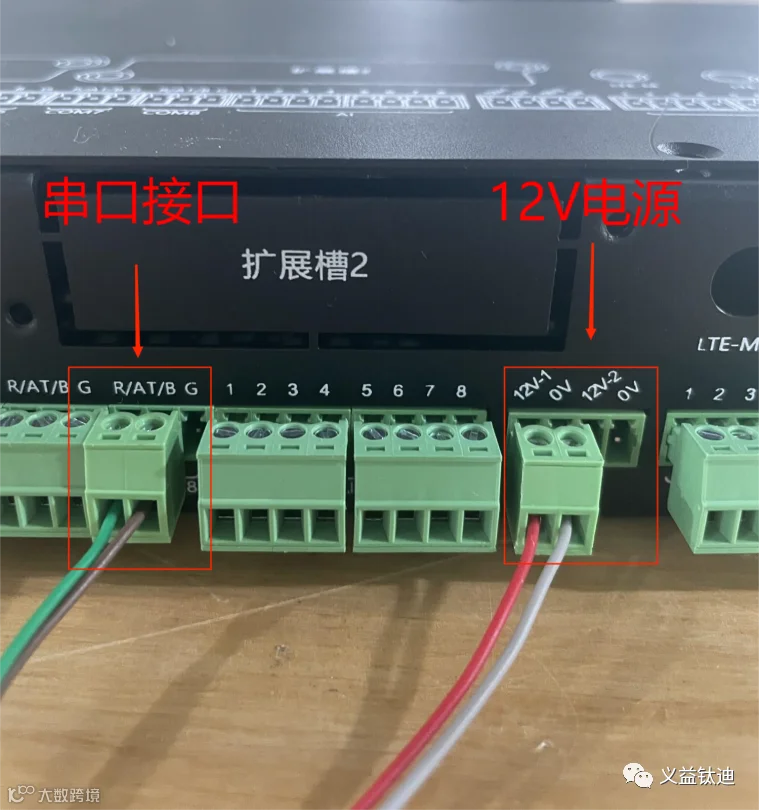

4、串口接口

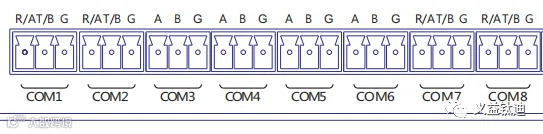

COM1、COM2、COM7、COM8为RS232/RS485复用接口，COM3~COM6为RS485接口。
复用串口设置方式：打开设备上盖，在串口电路位置，为每个COM口预留2个跳线开关，每1路串口跳线设置如下图所示。
步骤3：设备安装与接线

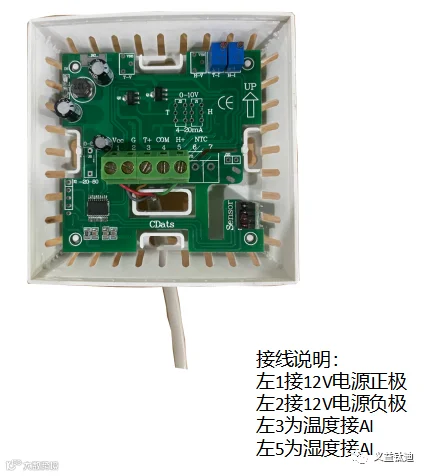

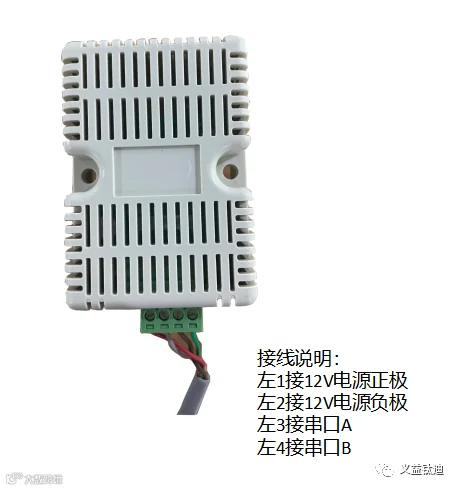

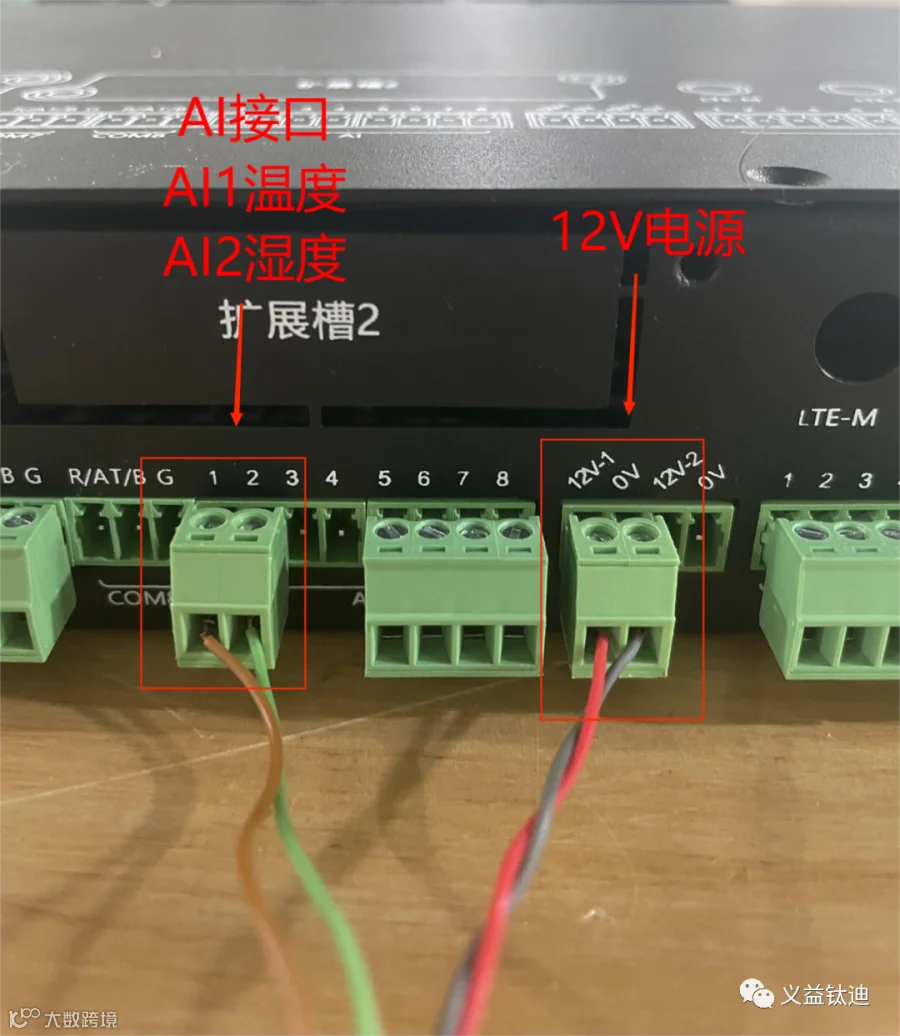

1、温湿度传感器。如下图：
2、温湿度传感器。如下图：

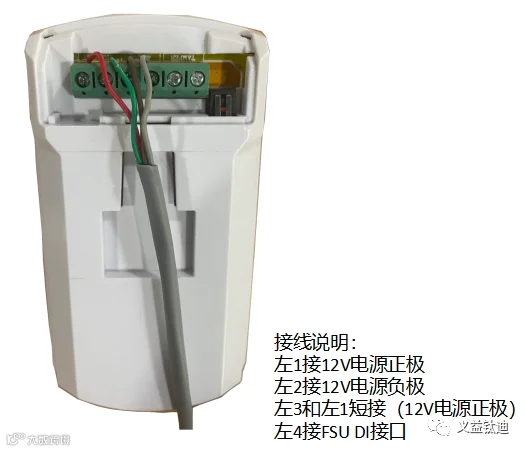

3、红外传感器。如下图：

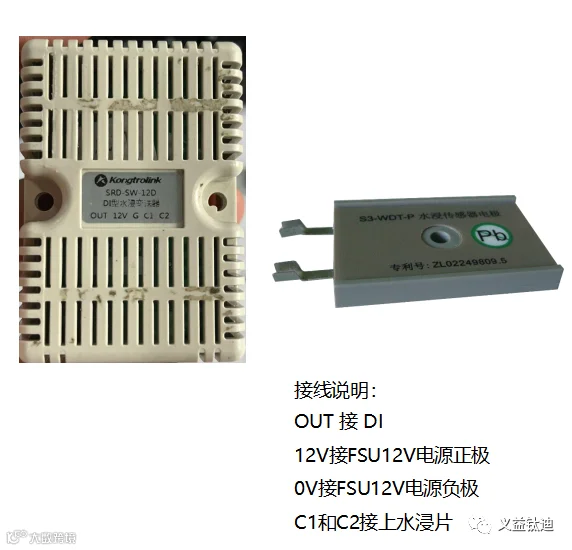

4、水浸传感器。如下图：

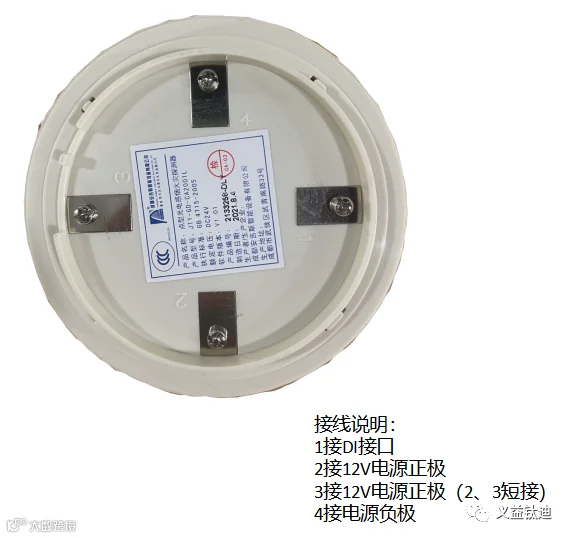

5、烟雾传感器。如下图：

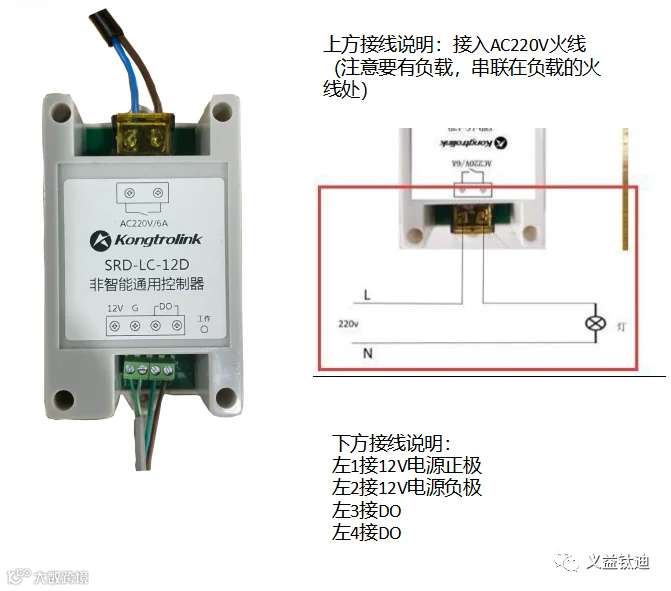

6、灯光控制器。如下图：
步骤4：登录铁塔平台，查询对应基站，获取设备信息

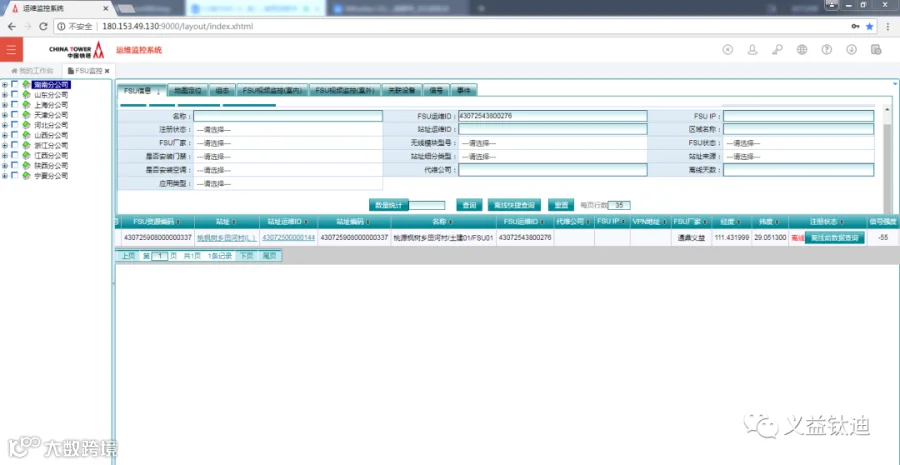

通过浏览器（推荐使用Google Chrome浏览器）打开铁塔平台，在资源管理-站址管理通过基站名，FSU运维ID，站址运维ID等方式查询到对应基站。

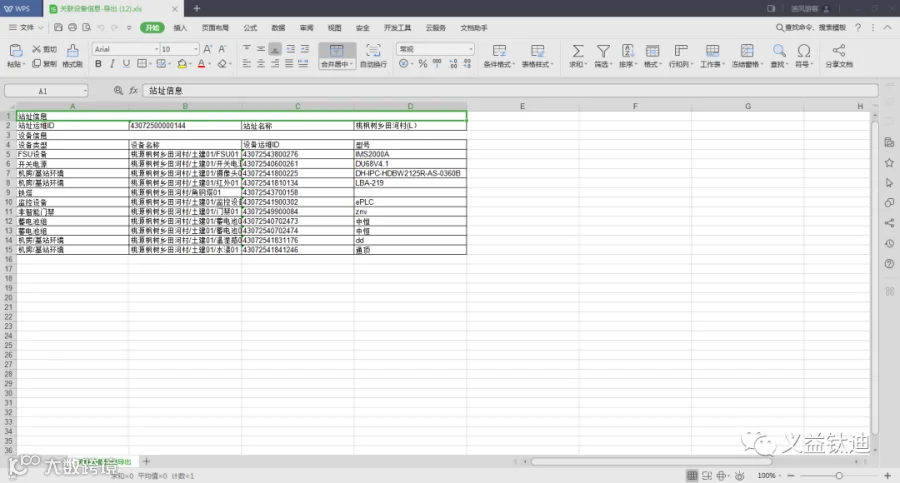

点击查询到的基站，进入站址信息界面，选中关联设备并导出。
步骤5：配置信号点
用dos命令ping主机ip：192.0.0.65，确认主机上线之后，打开浏览器（推荐使用Google Chrome浏览器）在地址栏输入http://192.0.0.65:2000，进入登录页面，输入用户名:cntower密码:Chinatower2022@后点击登录即可。

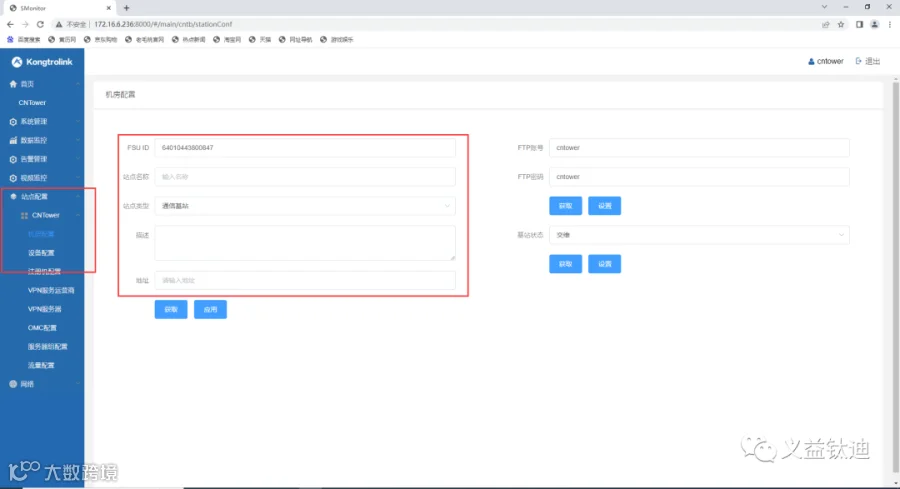

点击左侧站点配置--点击CNTower下拉菜单--点击机房配置，先获取机房配置，然后把对应的FSUID，站点名称，站点类型等信息配置好，点击应用。

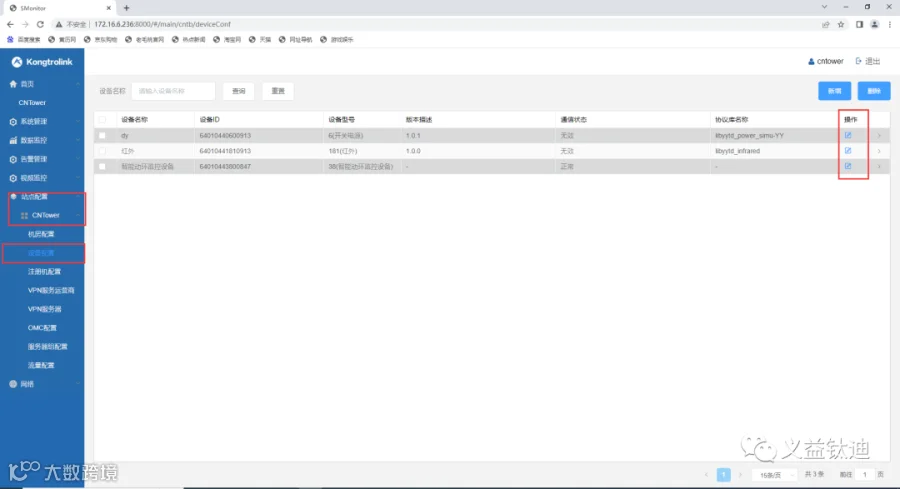

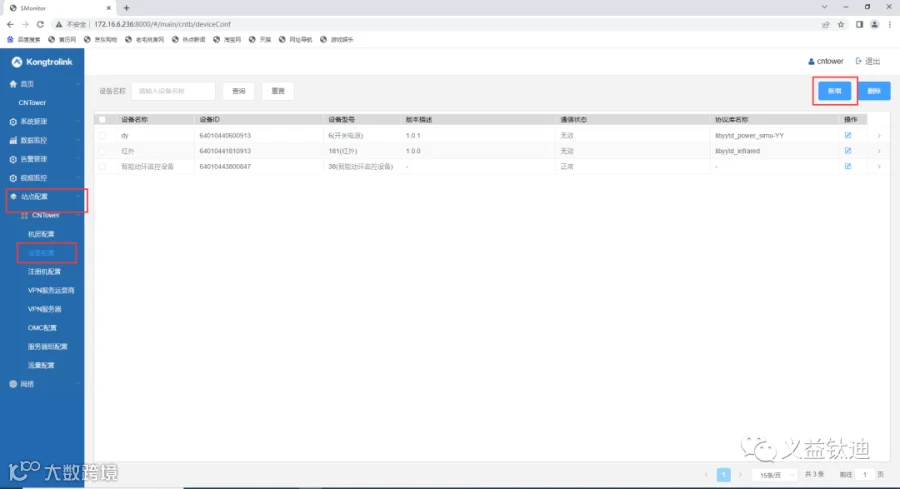

点击左侧站点配置--点击CNTower下拉菜单--点击设备配置

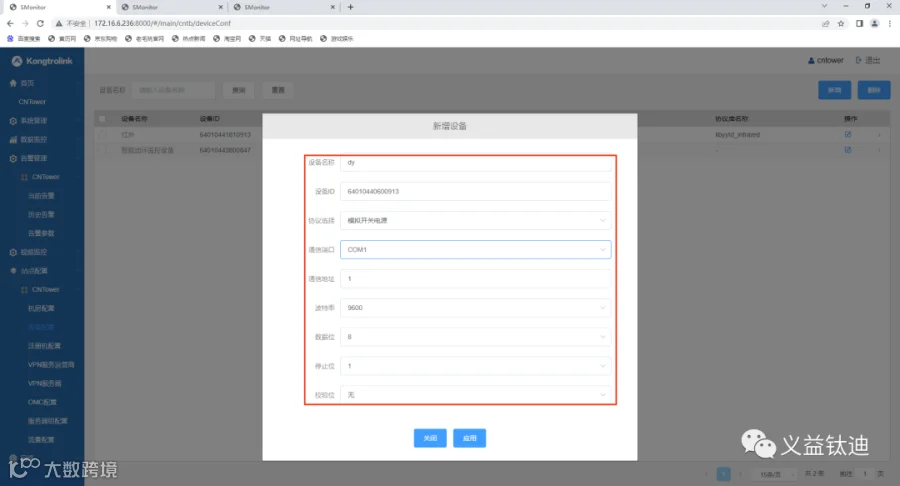

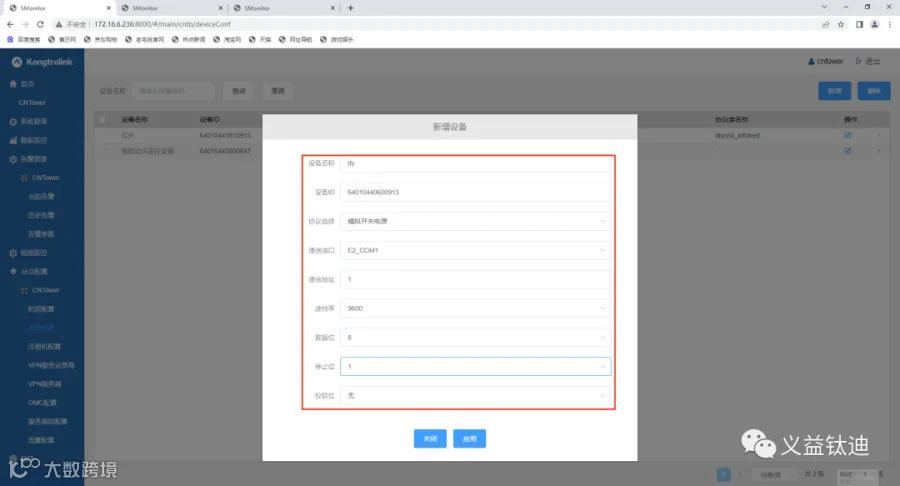

点击新增按钮，进入新增设备配置界面，把铁塔平台导出关联设备信息按照动环对应设备所需的设备运维ID进行填写。例如，点击新增填写设备名称，把对应的设备运维ID填入修改设备配置界面--设备ID，选择对应设备的协议，通信端口、通信地址、波特率、数据位、停止位，点击应用完成配置
扩展板接入设备后，点击新增按钮，进入新增设备配置界面，把铁塔平台导出关联设备信息按照动环对应设备所需的设备运维ID进行填写。例如，点击新增填写设备名称，把对应的设备运维ID填入修改设备配置界面--设备ID，选择对应设备的协议，通信端口选择对应扩展板的端口、通信地址、波特率、数据位、停止位，点击应用完成配置

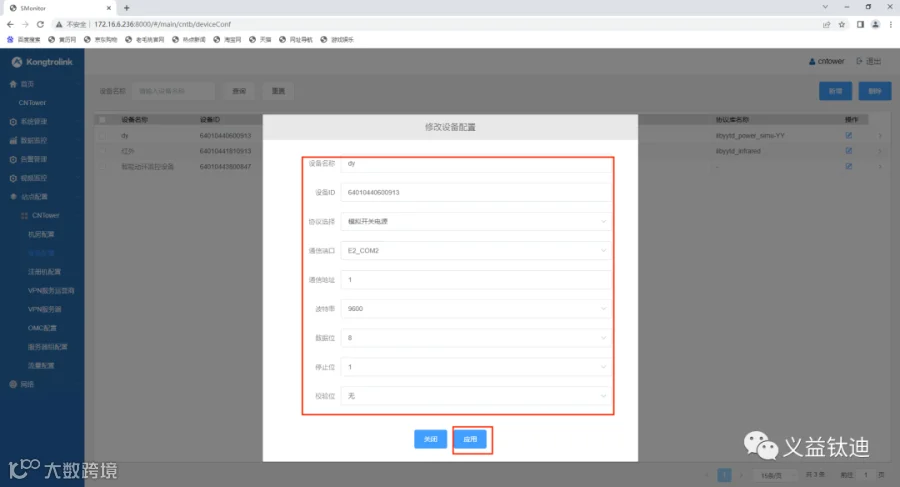

点击设备对应的操作按钮，进入修改设备配置界面，把铁塔平台导出关联设备信息按照动环对应设备所需的设备运维ID进行填写。例如，点开梯级利用电池按钮，把对应的设备运维ID填入修改设备配置界面--设备ID，选择对应设备的协议，通信端口、通信地址、波特率、数据位、停止位，点击应用完成配置。

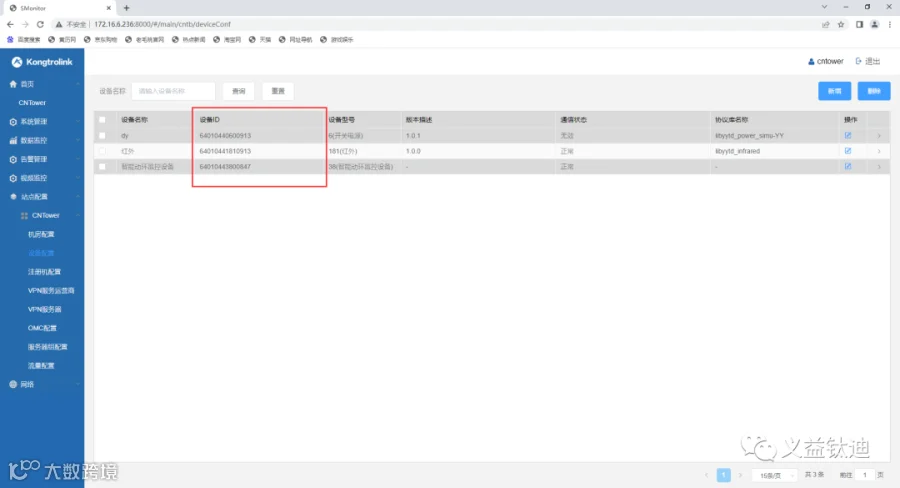

修改并确认铁塔平台导出设备运维ID已经全部添加到对应的动环设备中。
步骤6：注册机配置

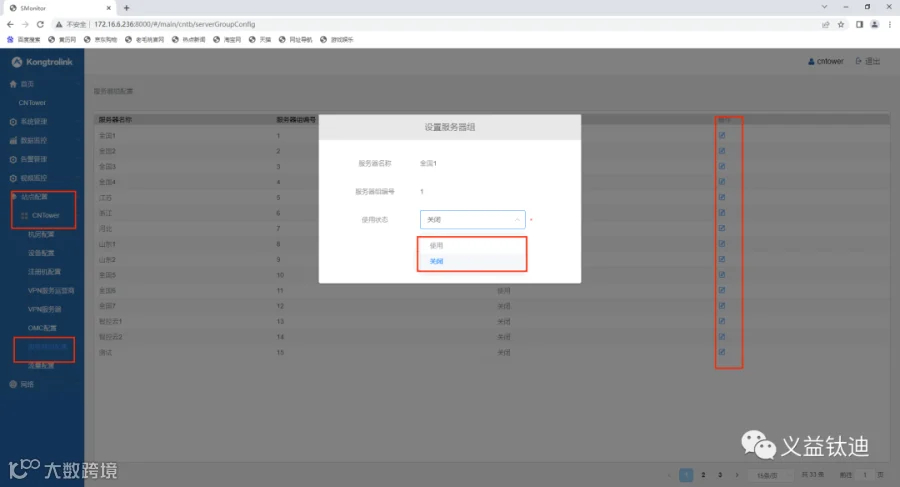

点击左侧站点配置--点击CNTower下拉菜单--服务器组配置，根据用户地区选择对应服务器组，点击操作按按钮，使用状态选择使用，点击应用完成配置。
步骤7：重启设备查看数据
点击左侧系统管理--系统维护--重启该设备--重启，动环重启，配置生效。

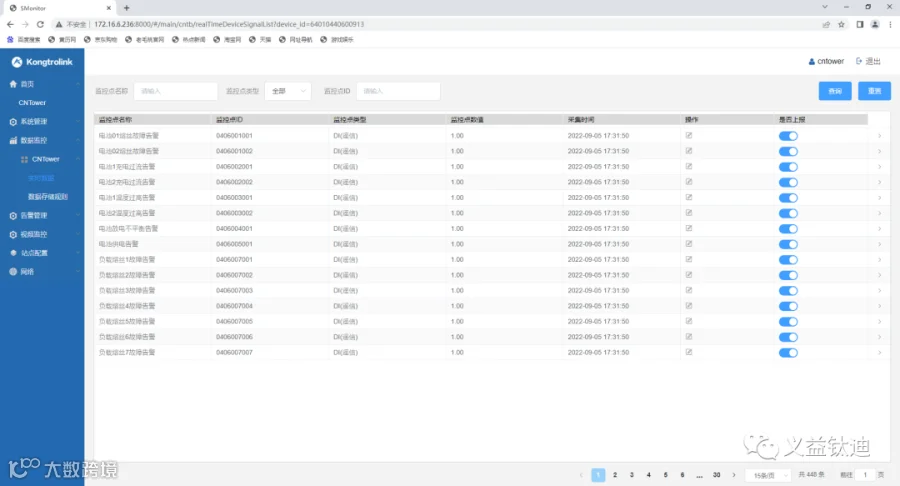

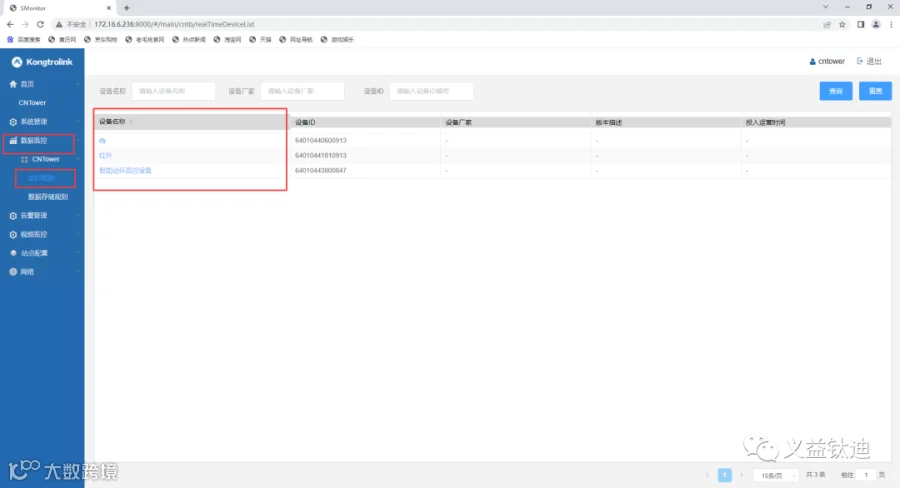

点击左侧数据监控--点击CNTower下拉菜单--实时数据，点击对应设备名称查看详细信息。

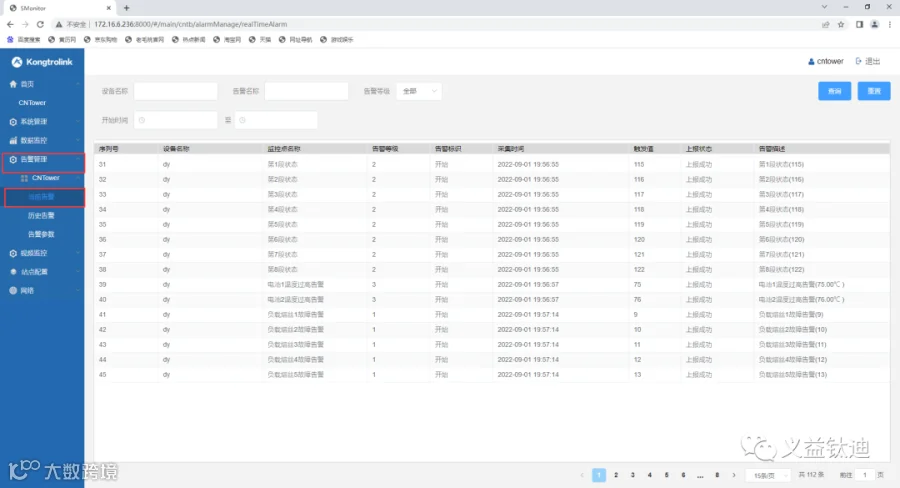

点击左侧告警管理--点击CNTower下拉菜单--当前告警，查看当前告警信息。
点击左侧告警管理--点击CNTower下拉菜单--历史告警，查看当前告警信息。
