YYTD-MMU200微站配置说明
一、FSU设备智能设备及传感设备连接

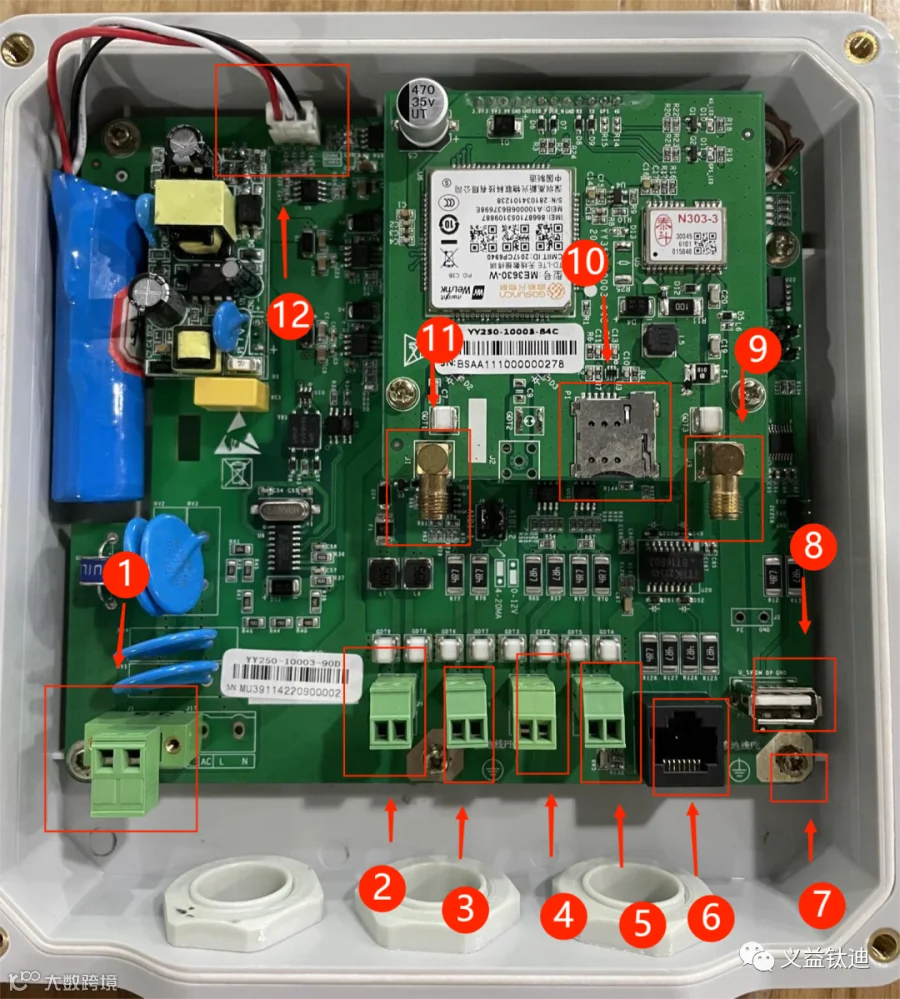

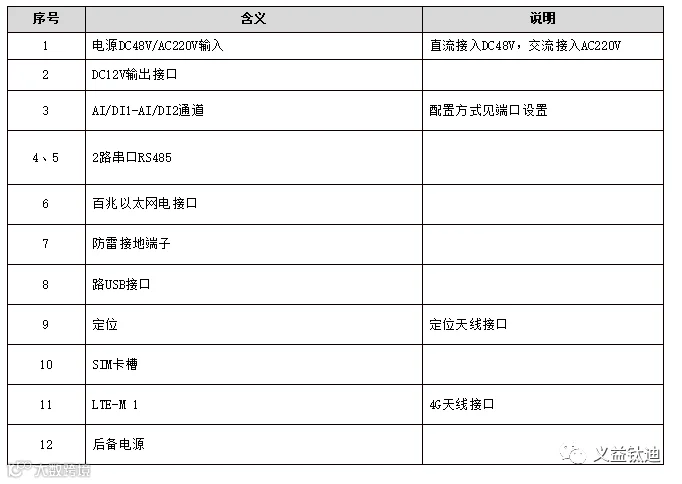

YYTD-MMU200微站接口位置示意图
二、端口说明
1、AI/DI接口
当处于 AIDI接口处于电压模式，且当做 DI 接口使用，需配合+12V 使用。当端口输 入+12V 时，表示 DI 有效，输入悬空或 0V 时，DI 无效。
Web使用：使用时AIDI1-AIDI2时，根据实际标识，在设备配置页面上选择对应的接口即可；

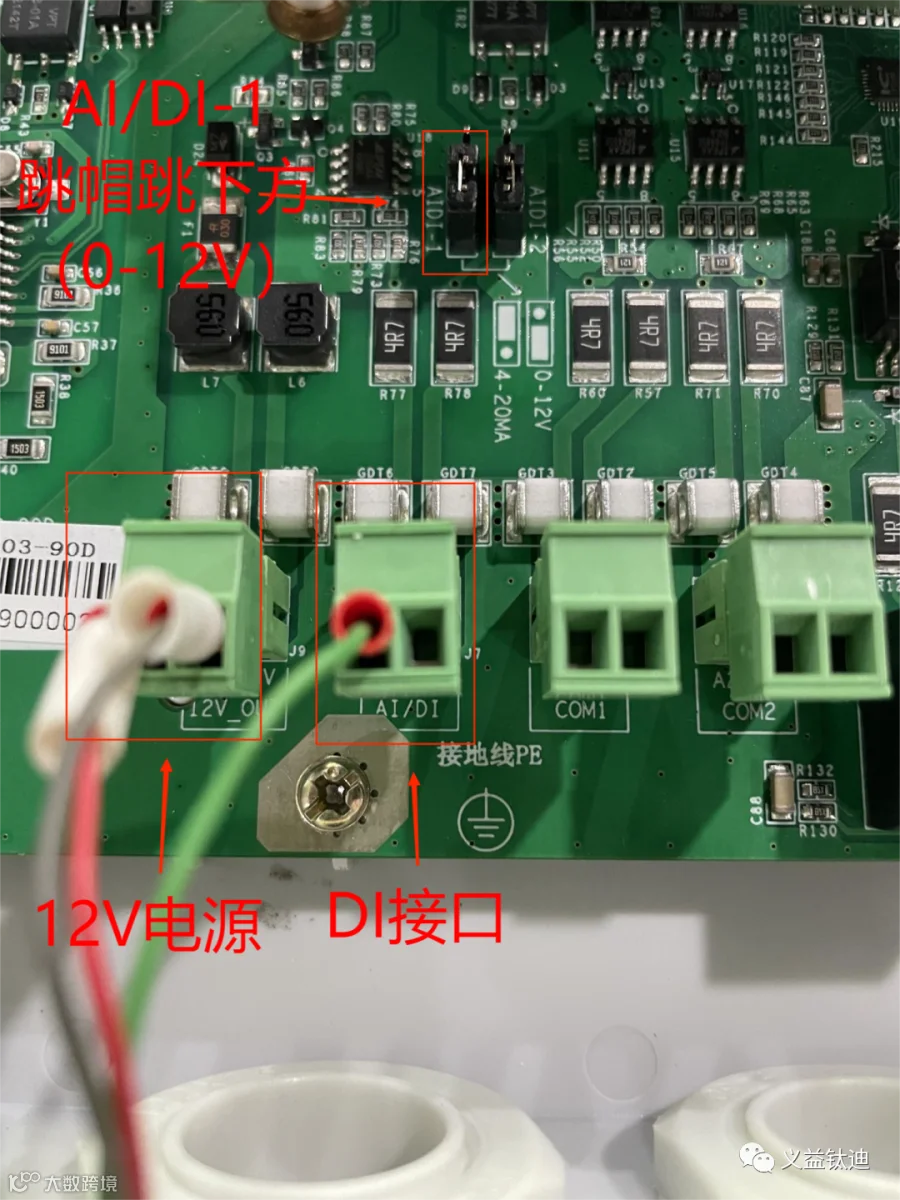

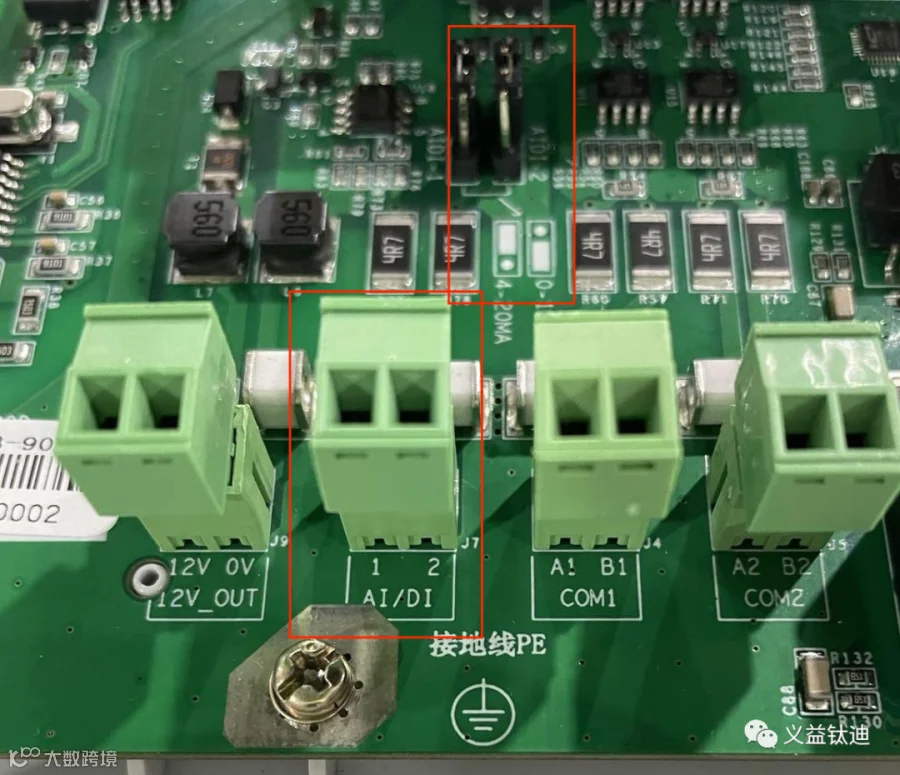

AI接口跳线设置

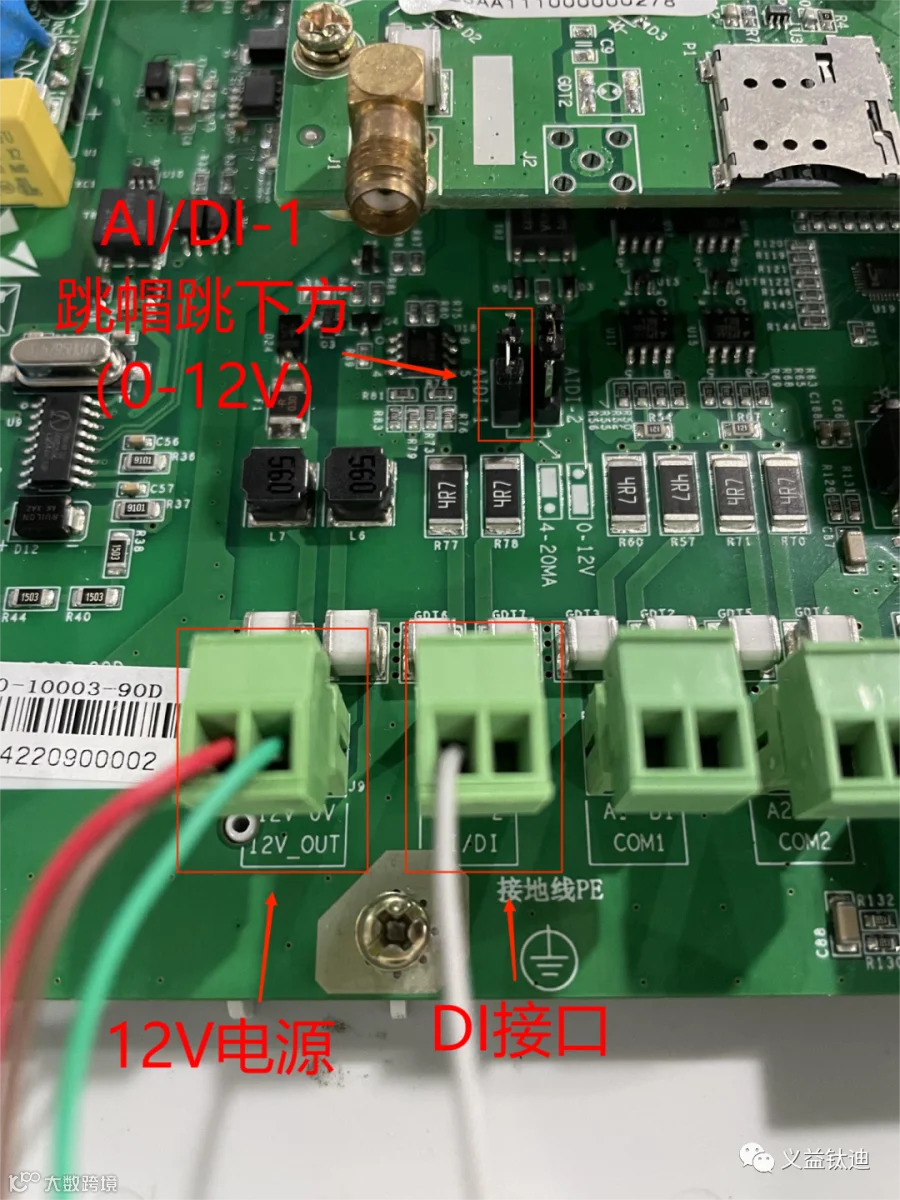

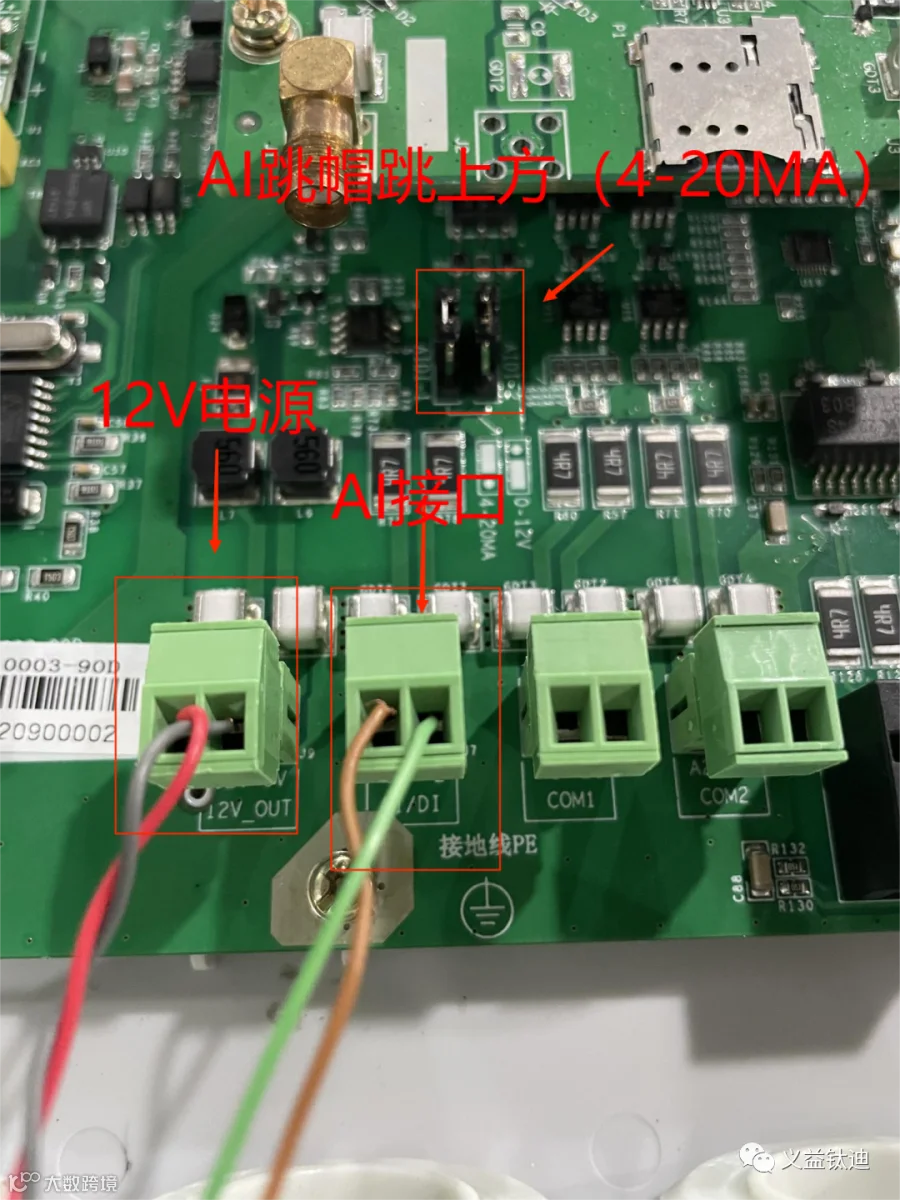

注：将设备上盖打开，在设备右侧有两排 AIDI 接口设置跳线帽，分别对应 AIDI1 和 AIDI2 端口设置。跳线帽连接右边两个跳线时，AI/DI 接口为 AI 电流型接口，可接受 4~20mA 信号，跳线帽连接左边两个跳线时，AI/DI 接口为 AI 电压型接口，可接受 0~12V 信号和 DI 信号

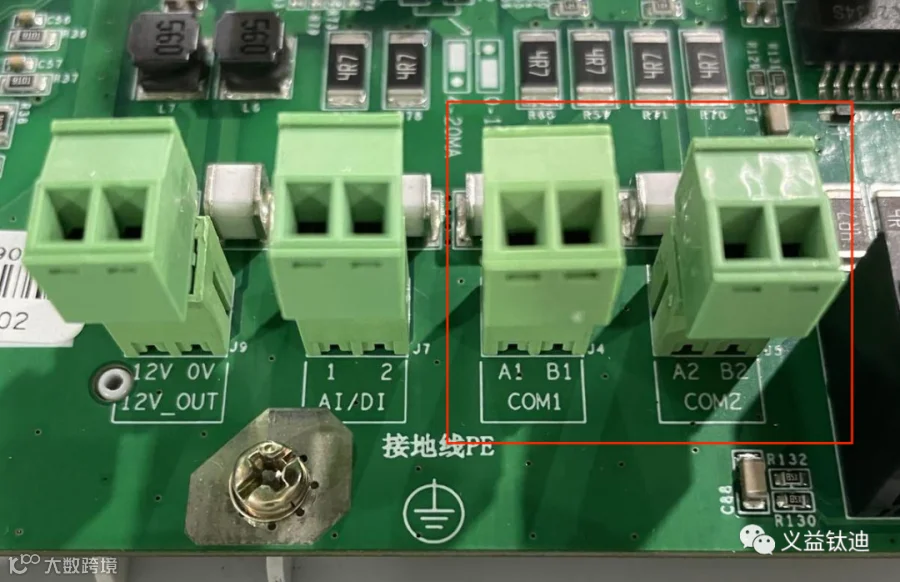

2、串口接口
RS485：独立的RS485通信接口，默认波特率9600；
设置如下：
Web使用：使用时RS4851对应设备配置页面的COM1，RS4852对应设备配置页面的COM2；
三、设备安装与接线

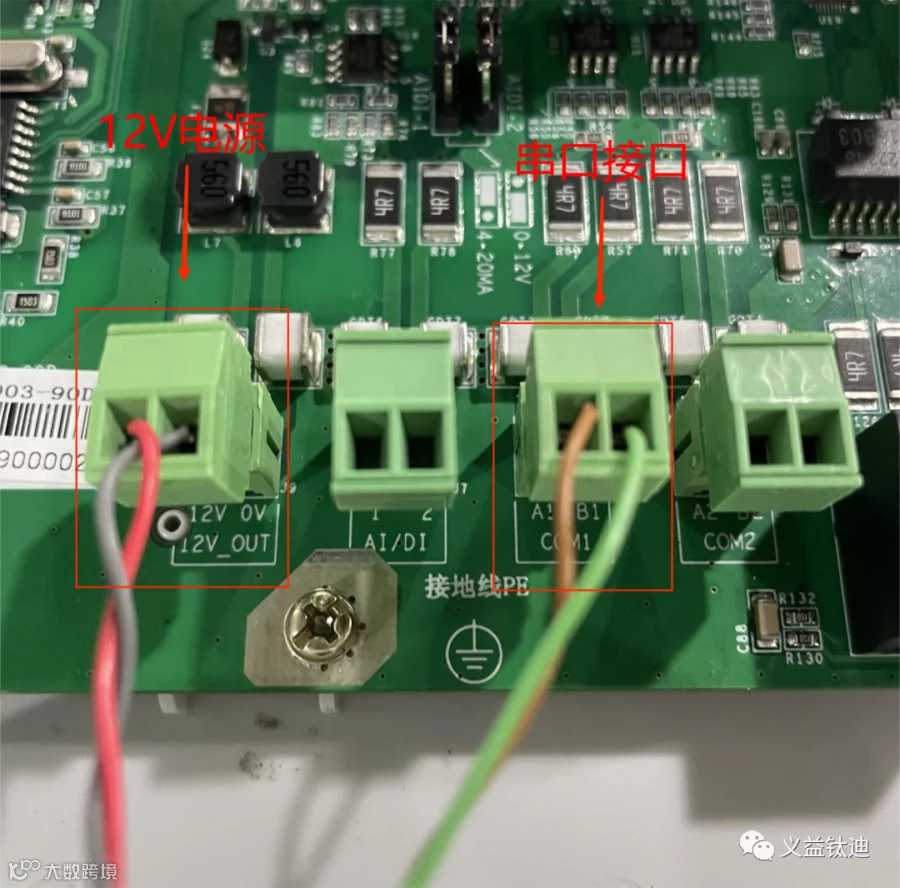

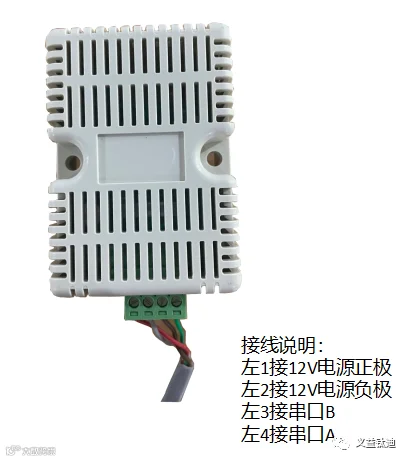

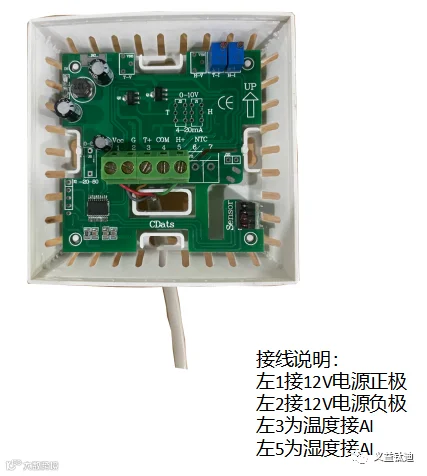

1、温湿度传感器。如下图：
2、温湿度传感器。如下图：
AI/DI接口跳线设置

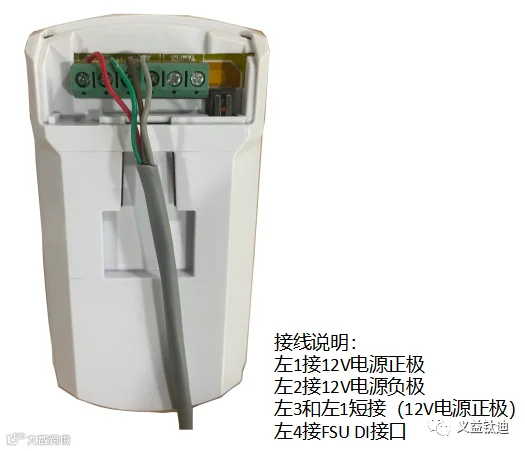

3、红外传感器。如下图：
AI/DI接口跳线设置

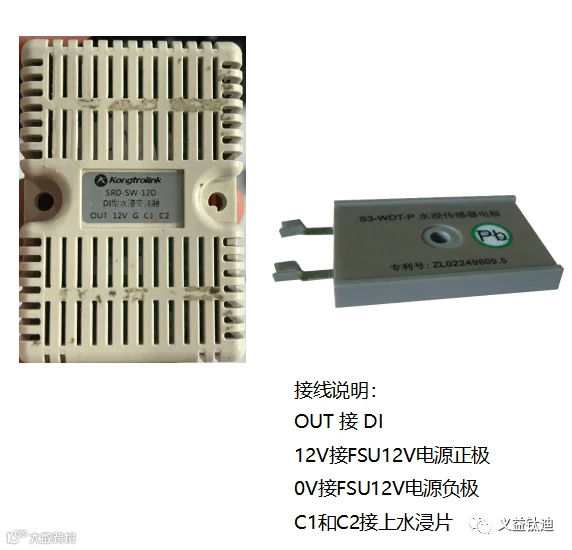

4、水浸传感器。如下图：
AI/DI接口跳线设置

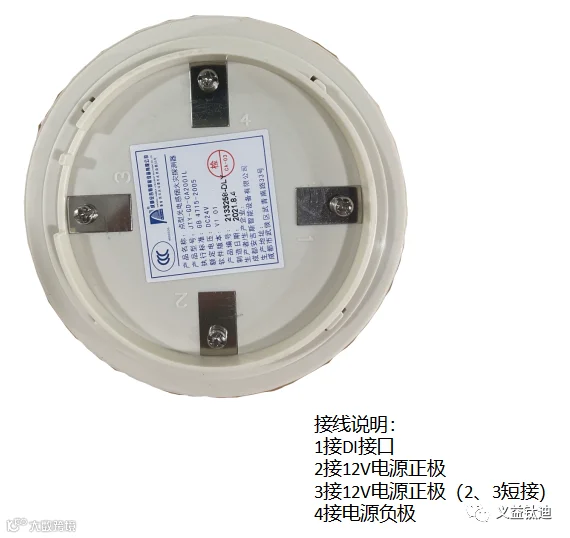

5、烟雾传感器。如下图：
AI/DI接口跳线设置
四、登录铁塔平台，查询对应基站，获取设备信息

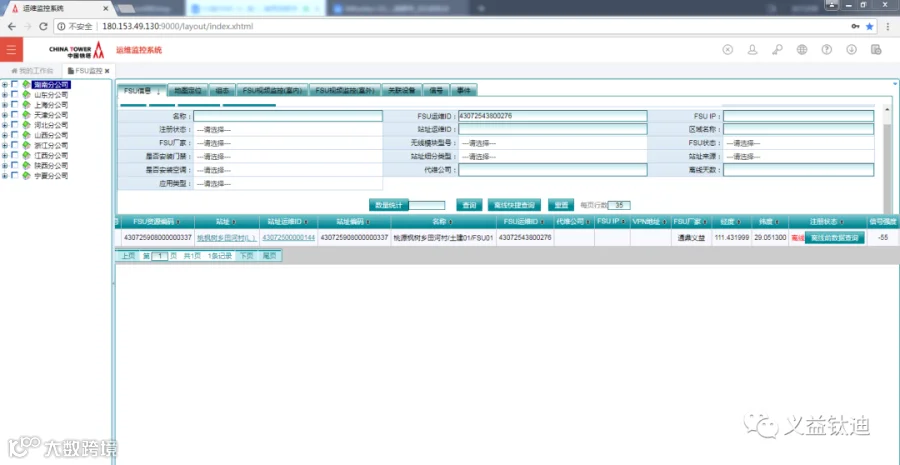

通过浏览器（推荐使用Google Chrome浏览器）打开铁塔平台，在资源管理-站址管理通过基站名，FSU运维ID，站址运维ID等方式查询到对应基站。

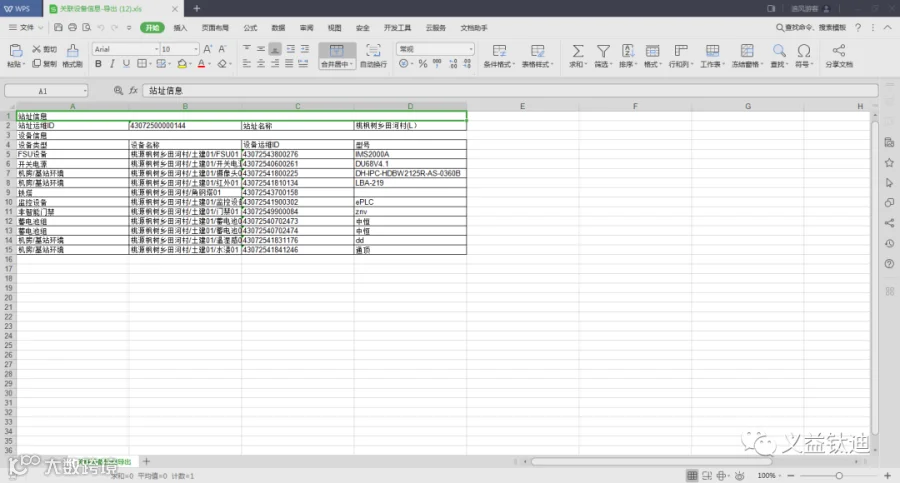

点击查询到的基站，进入站址信息界面，选中关联设备并导出。
五、配置信号点
用dos命令ping主机ip：192.0.0.65，确认主机上线之后，打开浏览器（推荐使用Google Chrome浏览器）在地址栏输入http://192.0.0.65:2000，进入登录页面，输入用户名:cntower密码:Chinatower2022@ 后点击登录即可。

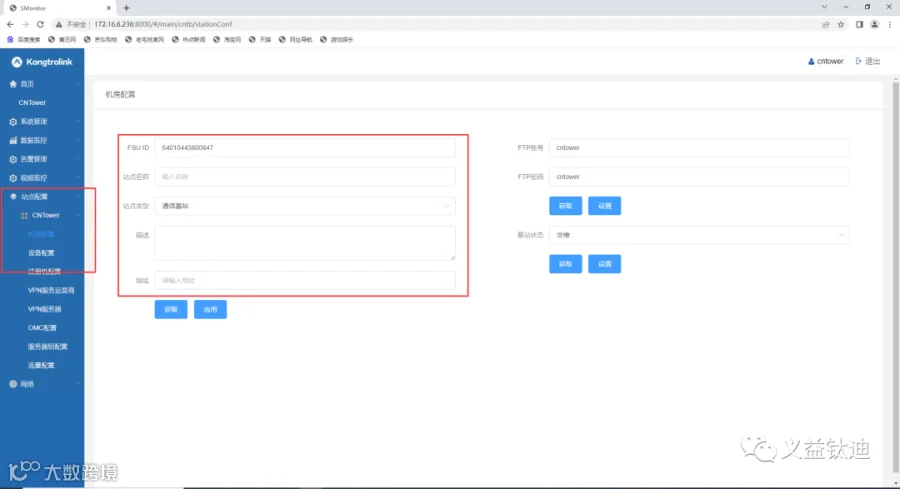

点击左侧站点配置--点击CNTower下拉菜单--点击机房配置，先获取机房配置，然后把对应的FSUID，站点名称，站点类型等信息配置好，点击应用。

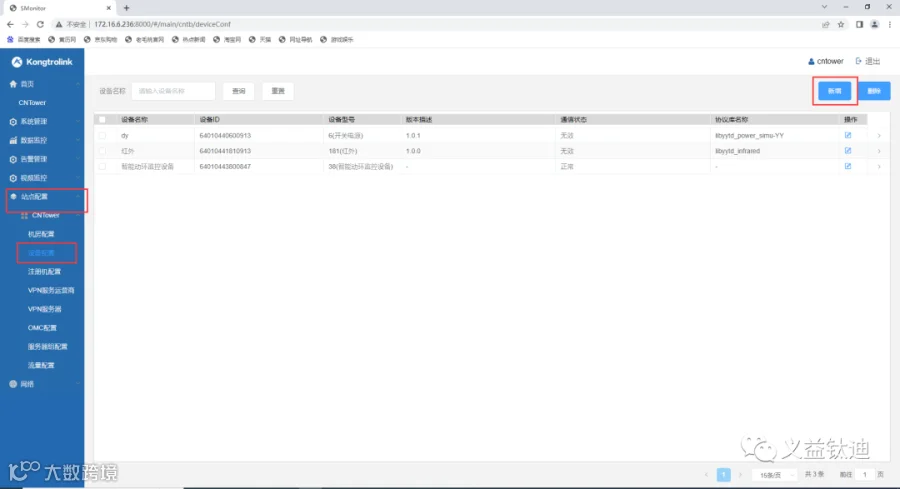

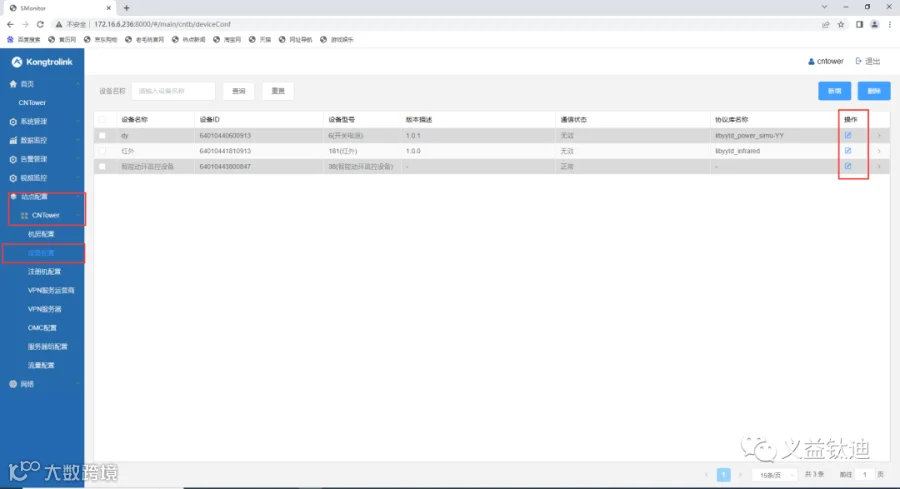

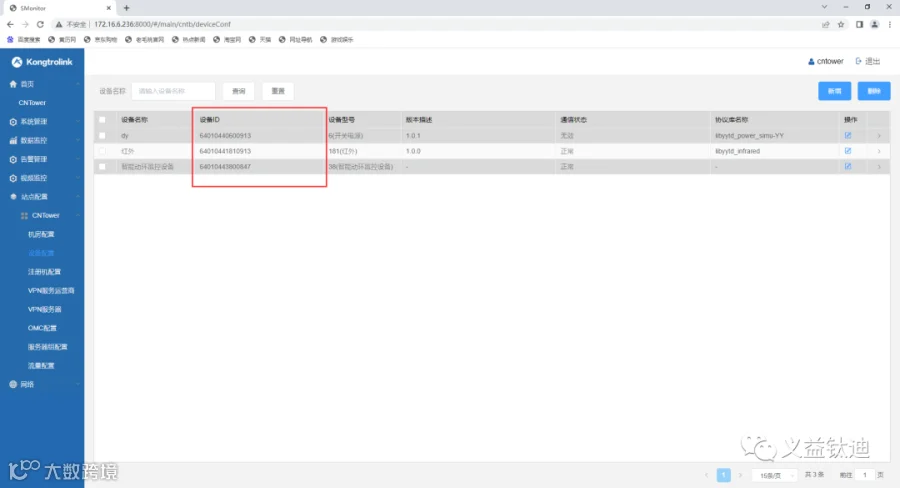

点击左侧站点配置--点击CNTower下拉菜单--点击设备配置

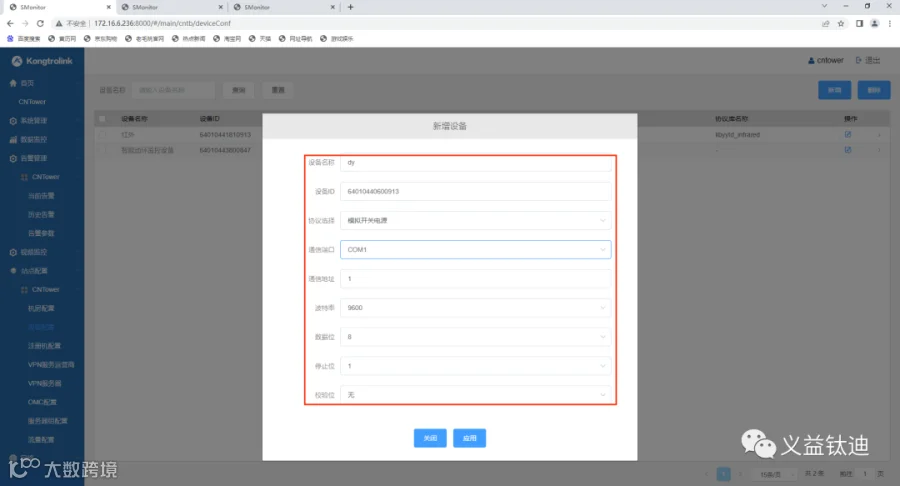

点击新增按钮，进入新增设备配置界面，把铁塔平台导出关联设备信息按照动环对应设备所需的设备运维ID进行填写。例如，点击新增填写设备名称，把对应的设备运维ID填入修改设备配置界面--设备ID，选择对应设备的协议，通信端口、通信地址、波特率、数据位、停止位，点击应用完成配置

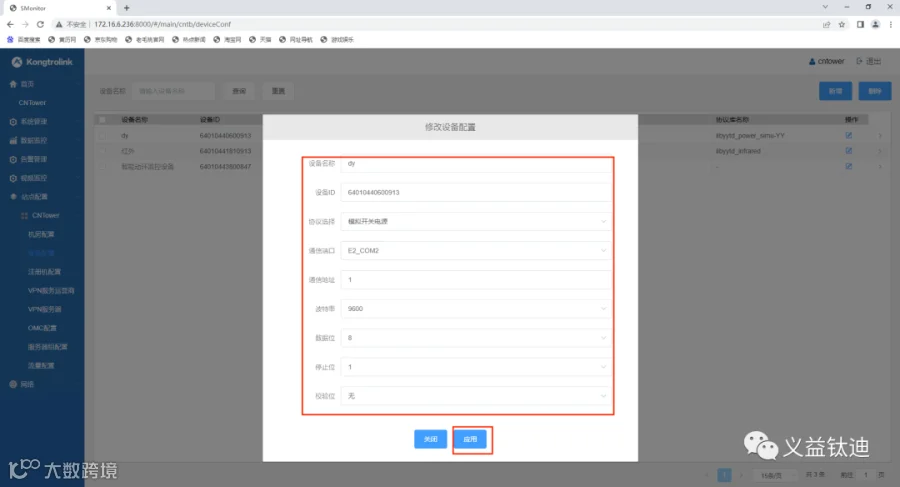

点击设备对应的操作按钮，进入修改设备配置界面，把铁塔平台导出关联设备信息按照动环对应设备所需的设备运维ID进行填写。例如，点开梯级利用电池按钮，把对应的设备运维ID填入修改设备配置界面--设备ID，选择对应设备的协议，通信端口、通信地址、波特率、数据位、停止位，点击应用完成配置。
修改并确认铁塔平台导出设备运维ID已经全部添加到对应的动环设备中。
六、注册机配置

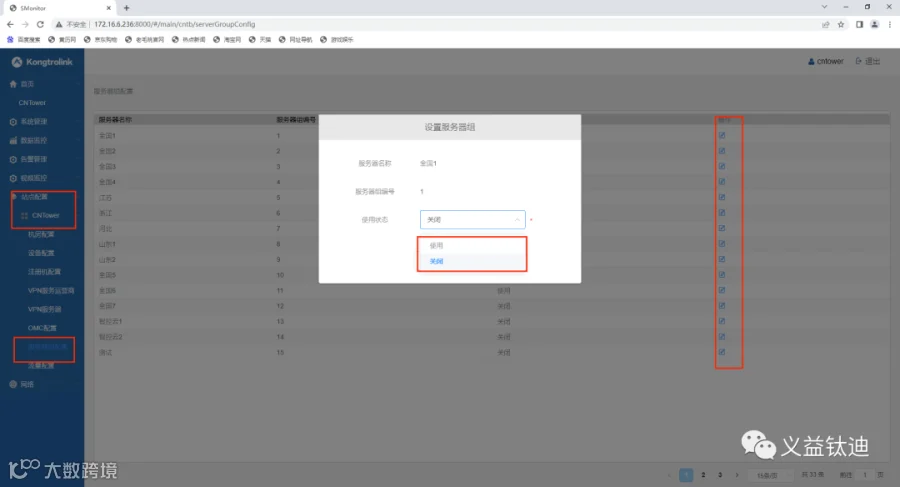

点击左侧站点配置--点击CNTower下拉菜单--服务器组配置，根据用户地区选择对应服务器组，点击操作按按钮，使用状态选择使用，点击应用完成配置。
步骤7：重启设备查看数据
点击左侧系统管理--系统维护--重启该设备--重启，动环重启，配置生效。
点击左侧站点配置--点击CNTower下拉菜单--点击设备配置

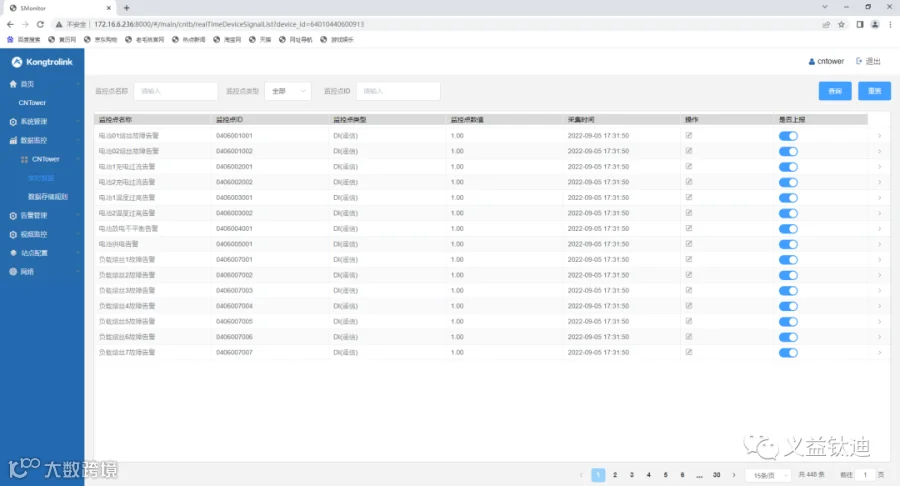

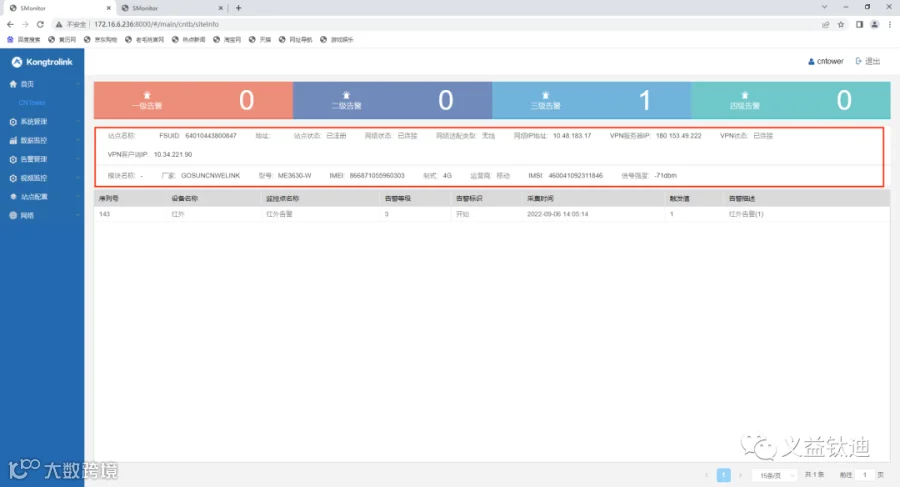

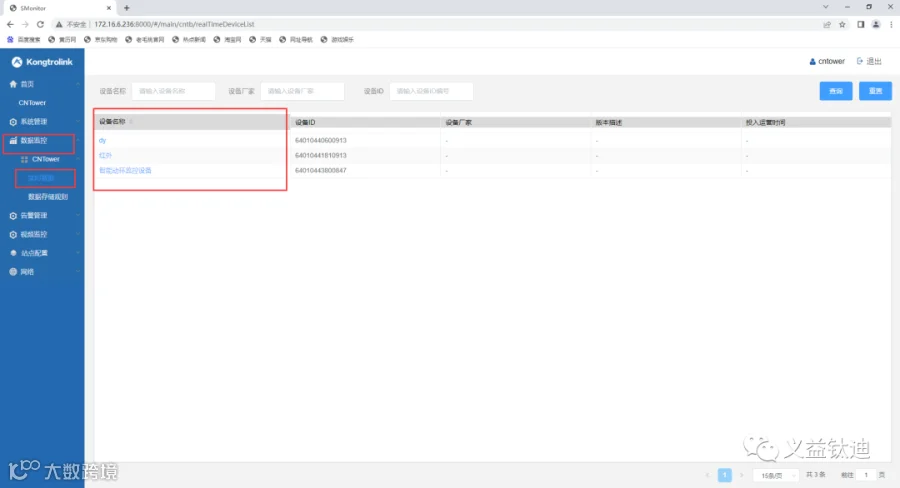

点击左侧数据监控--点击CNTower下拉菜单--实时数据，点击对应设备名称查看详细信息。

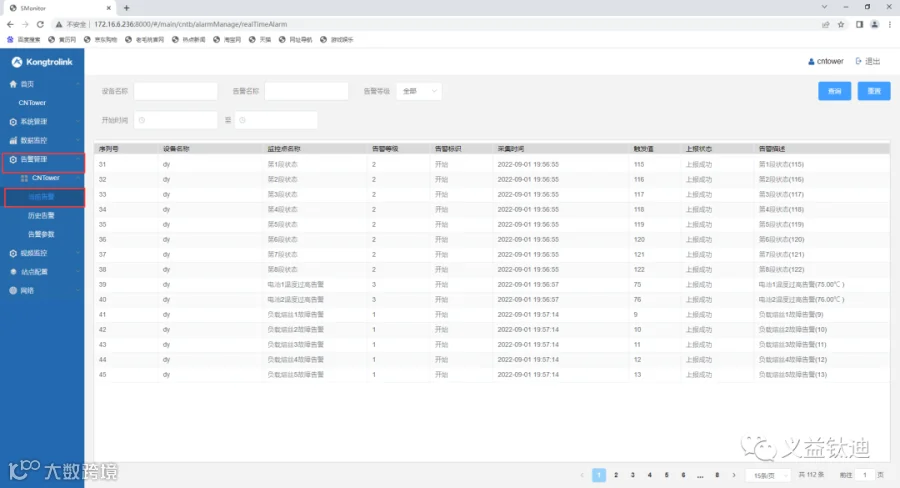

点击左侧告警管理--点击CNTower下拉菜单--当前告警，查看当前告警信息。
点击左侧告警管理--点击CNTower下拉菜单--历史告警，查看当前告警信息。
