微站型动环监控单元交直流型
YYTD-MMU300
用户操作手册

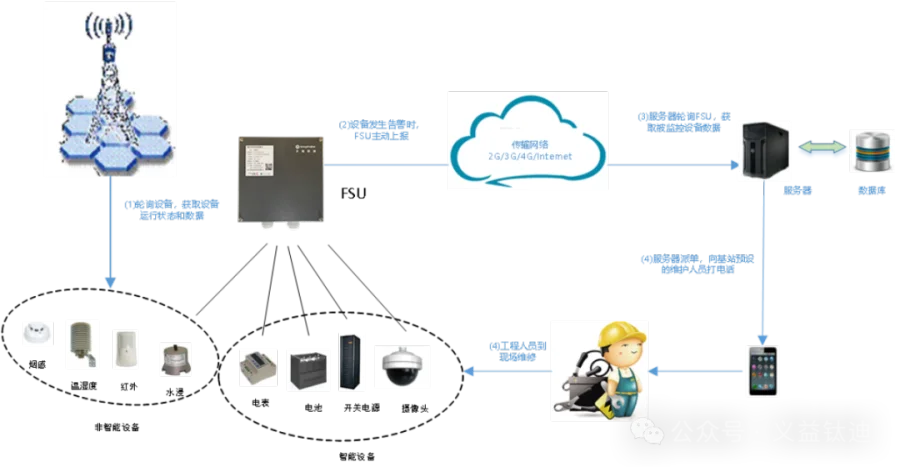

1. 产品概述
2. 产品规格
序号
|
变量
|
规格
|
描述
|
1
|
型号
|
YYTD-MMU300系列
|
包含：直流/交流供电、4G、低温型
|
2
|
供电
|
48V
|
输入范围：-60V~-40V
|
3
|
AC220V
|
输入范围：165 V〜288 V
|
|
4
|
功耗
|
W
|
待机功耗≤1.9W
|
5
|
接口
|
RS485
|
2路RS485，波特率默认9600；
|
DC 12V输出
|
1路，+12V输出总功耗≥3W
|
||
6
|
AI/DI
|
2路，且AI/DI可复用
AI：支持电流型4-20mA输入；
DI：支持干接点信号输入；
|
|
7
|
RJ45
|
1路，可调试设备，或有线传输；
|
|
8
|
超级电容
|
450F（法拉）
|
|
9
|
USB
|
1路，可支持系统升级；
|
|
10
|
工作温度
|
低温
|
运行：-40℃ ~ +60℃
存储：-40℃ ~ +70℃
|
11
|
湿度
|
RH%
|
0% ~ 95%
|
12
|
海拔
|
m
|
≤5000m
|
13
|
尺寸
|
mm
|
169.1mm(长)*142mm(宽)*55mm(高)
|
14
|
制式
|
全网通
|
4G：TD-LTE、FDD LTE
3G：TD-SCDMA、WCDMA、CDMA
2G：GSM、CDMA
|
15
|
防护等级
|
IP65/防雷/传导
|
通过中国铁塔微站型FSU检测细则
|
3. 产品端口
端口示意图
端口介绍

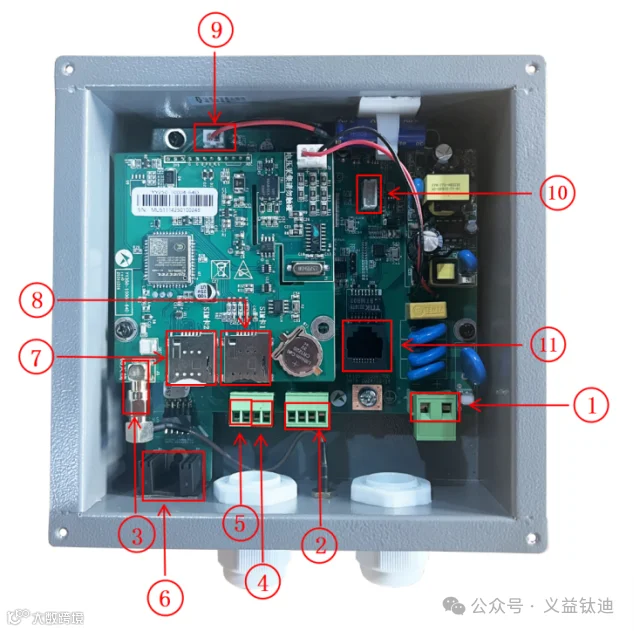

序号
|
含义
|
说明
|
1
|
电源AC220V/DC48V输入
|
电源输入和供电电压检测输入
|
2
|
1-2串口(RS485)
|
|
3
|

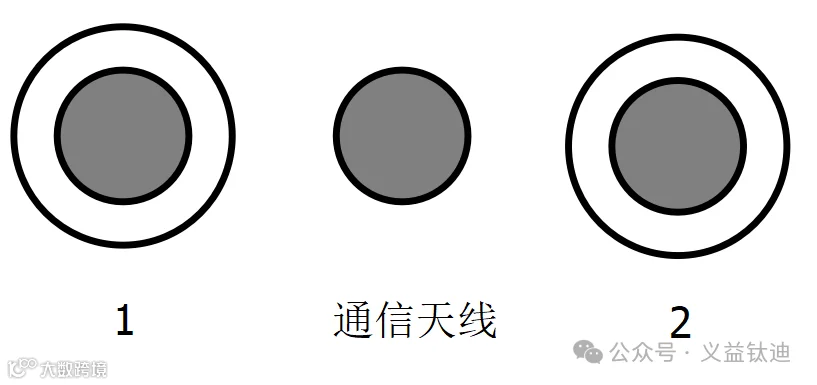

通信天线
|
|
4
|
AI/DI1-AI/DI2通道
|
|
5
|
1路DC12V输出接口,总输出1W
|
|
6
|

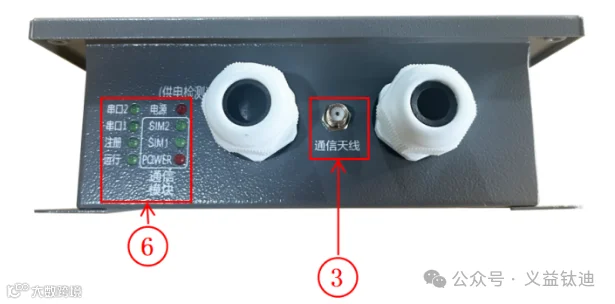

LED指示灯
|
8个LED机箱外部显示
|
7
|
SIM卡槽2
|
|
8
|
SIM卡槽1
|
|
9
|
1路内置后备电池
|
超级电容450F（法拉），外部供电后开启
|
10
|
1路USB接口
|
|
11
|
1路调试网口
|

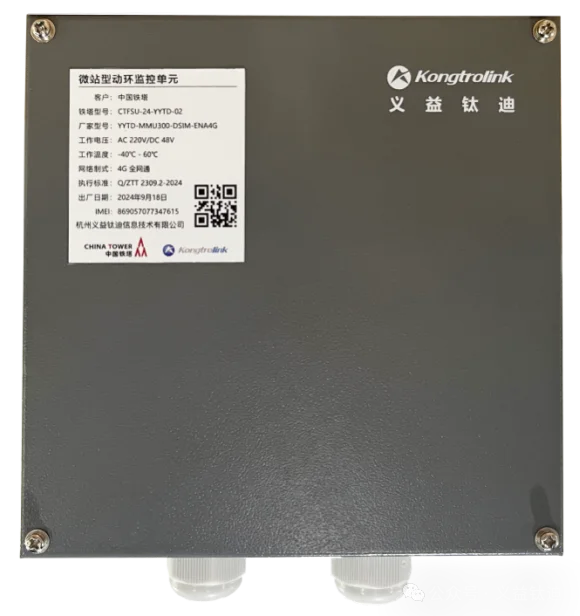

4. 产品外观

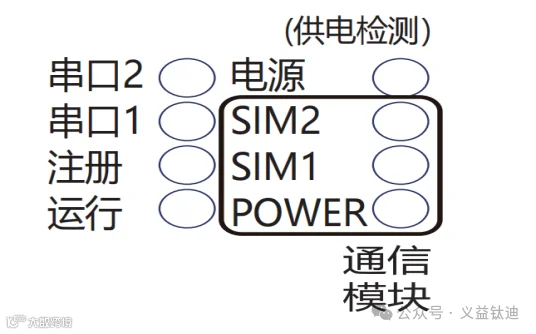

5. 指示灯
指示灯
|
状态
|
描述
|
指示灯
|
状态
|
描述
|
电源
|
亮
|
标配板电源工作正常
|
运行
|
闪烁
|
YYTD-MMU300正常工作
|
灭
|
无工作电源
|
不闪烁
|
YYTD-MMU300系统故障
|
||
注册
|
亮
|
注册成功
|
串口1
|
闪烁
|
串口数据通信
|
灭
|
注册失败或未注册
|
不闪烁
|
串口无数据通信
|
||
串口2
|
闪烁
|
串口数据通信
|
|||
不闪烁
|
串口无数据通信
|
||||
电源
|
亮
|
外部供电正常
|
SIM 1
|
亮
|
已插入SIM卡且拨号正常或待机
|
闪烁
|
断电，内部备电电源供电
|
闪烁
|
平台通信异常或拨号异常
|
||
灭
|
外部供电异常且电池电量耗尽
|
灭
|
未插入SIM卡或未使用此卡槽SIM卡
|
||
SIM 2
|
亮
|
已插入SIM卡且拨号正常或待机
|
|||
闪烁
|
平台通信异常或拨号异常
|
||||
灭
|
未插入SIM卡或未使用此卡槽SIM卡
|
6. 安装方式

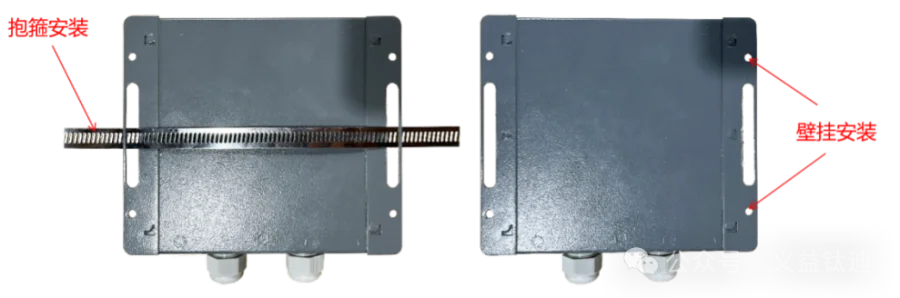

微站型FSU支持2种安装方式：抱箍安装，壁挂安装和落地支架安装，具体安装如下：
图1 抱箍安装 图2 壁挂安装
7. 使用说明
系统启动
AC220V：输入AC220V时火线接入“L”标识端子，零线接入“N”标识端子，输入DC240V时正极接入“L”标识端子，负极接入“N”标识端子；
当市电输入DC48V或AC220V时，操作过程中请勿碰触高压区元器件，高压危险。
RS485
RS485：独立的RS485通信接口，默认波特率9600；
RS485：可通过跳线选择此端口工作在RS232端口还是RS485端口，串口默认波特率为9600，设置如下：
Web使用：使用时RS4851对应设备配置页面的COM1，RS4852对应设备配置页面的COM2
AI/DI
设备共有2路AI/DI复用端口，可通过跳线设置对应端口为AI端口还是DI端口，设置如下：
注：将设备上盖打开，在设备右侧有两排AIDI接口设置跳线帽，分别对应AIDI1和AIDI2端口设置。跳线帽连接右边两个跳线时，AI/DI接口为AI电流型接口，可接受4~20mA信号，跳线帽连接左边两个跳线时，AI/DI接口为AI电压型接口，可接受0~12V信号和DI信号；
注意：当处于AIDI接口处于电压模式，且当做DI接口使用，需配合+12V使用。当端口输入+12V 时，表示DI有效，输入悬空或0V时，DI无效。
Web使用：使用时AIDI1-AIDI2时，根据实际标识，在设备配置页面上选择对应的接口即可；
USB
外接U盘，当进行升级时，将文件拷贝到U盘，系统关机，将U盘插入USB接口，开机即可进行系统升级；
RJ45
此网口的默认IP地址为：192.0.0.65，连接到本地Web可进行系统升级和配置；
无线模块
在SIM卡槽处按下按钮，将卡托弹出，将SIM卡放入后即可使用；注意SIM卡槽1和SIM卡槽2
4G天线端子连接无线模块的4G通信天线，进行数据传输；
系统接线
机箱下方提供3个接线孔，各个孔位接线如下：
1、智能设备或传感设备孔位；
2、4G天线孔位；
3、供电电源/地线孔位；
后备电源

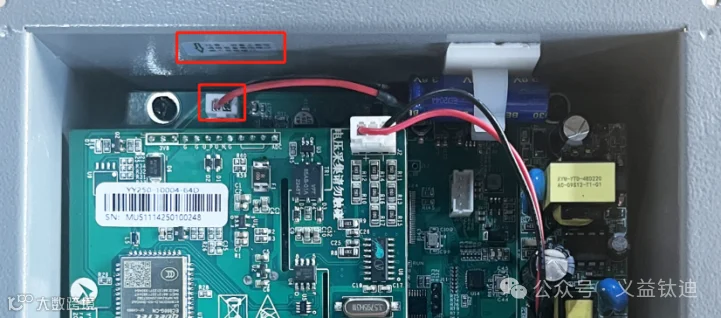

注意事项：因设备长途运输，可能导致电池电量耗尽，故出厂时对已充电完成的电池开关未打开，在外部供电后须将电池开关打开，如下图所示：
8. 系统概述
8.1 版本
APP 版本：V1.0.56及以上
8.1.1. Android系统相关要求
1）系统版本：Android7和8版本以上版本
2）网络环境：WiFi
3）硬件环境：主流安卓手机
8.1.2. 必要前提
本章说明在正式使用FSU动环监控单元(标准型)前所要进行的准备工作，按使用流程包括：获取铁塔运维APP。
8.2 获取APP

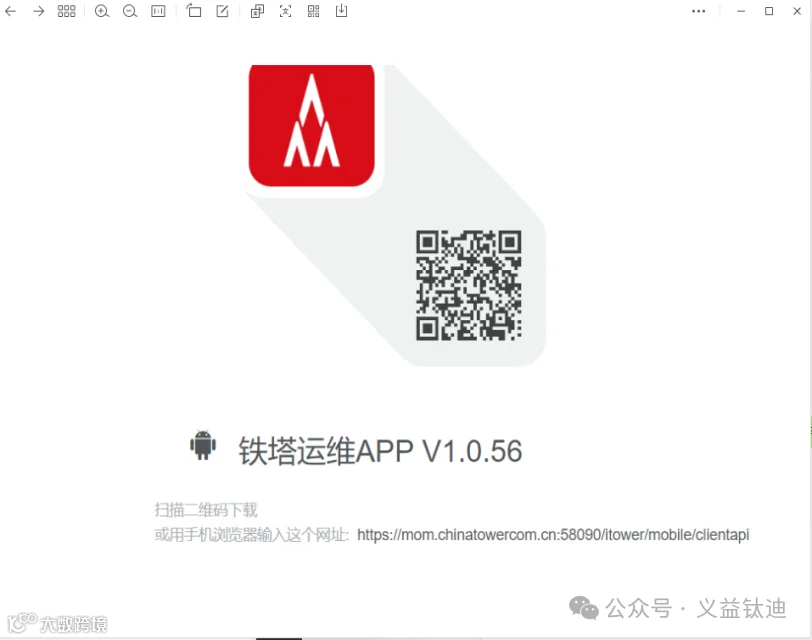

Android（安卓）用户可以扫描以下二维码进行下载安装铁塔运维APP。
8.3 APP使用前提
说明：使用掌上运维APP前先安装SASE零信任客户端。
8.3.1. SASE零信任客户端使用指导
8.3.1.1. 客户端安装及接入
安装的客户端版本：v2.3.10.72。
8.3.1.2. 新用户安装及接入
访问下载地址进行下载安装
下载地址：https://ztna.chinatowercom.cn/portal/#/down_client_new。
8.3.1.3. Windows端使用方法

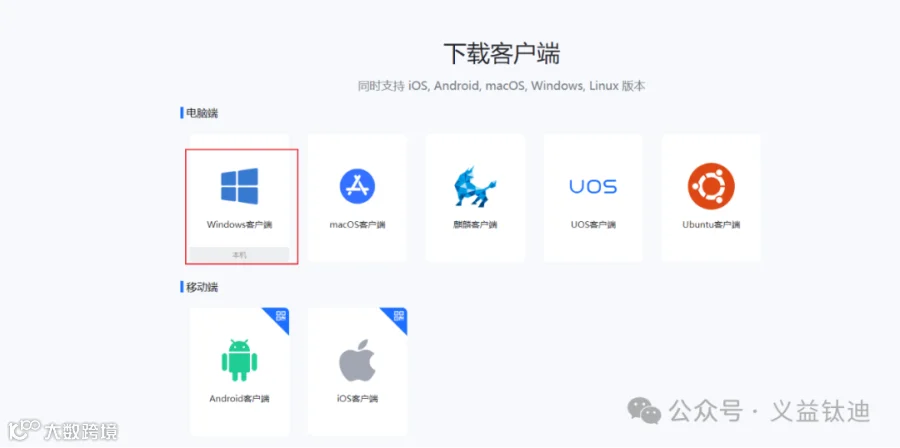

1.点击【Windows客户端】-【立即下载】，即可下载Windows版安装包。完成下载后，双击即可启动安装程序。（注意：不要修改安装包文件名，否则可能影响后续连接。
2.启动安装程序后，点击【立即安装】。

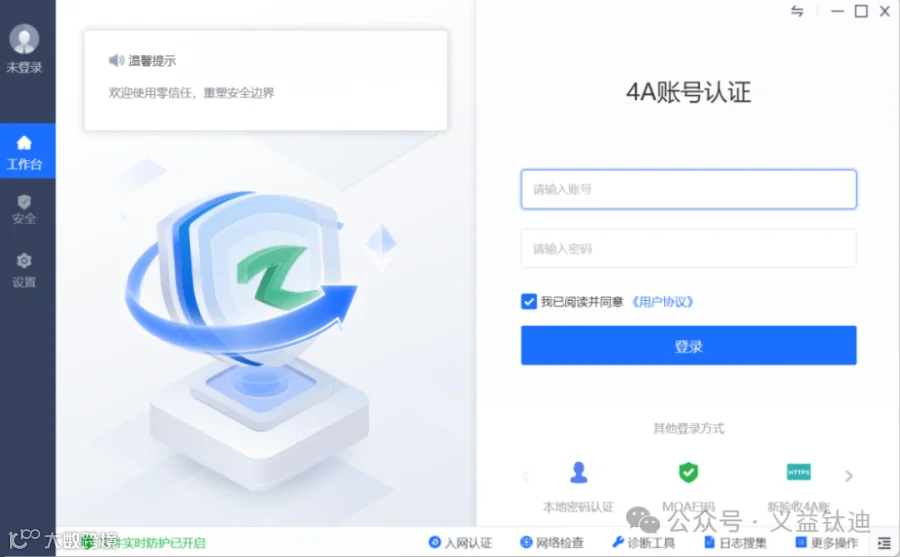

3.安装完aTrust 客户端后，其界面如图所示。
4.打开aTrust 客户端，选择【4A账号认证】或【MOA扫码】登录。
8.3.1.4. 4A账号认证
1.输入4A账号密码，点击【登录】按钮，继续进行登录操作。

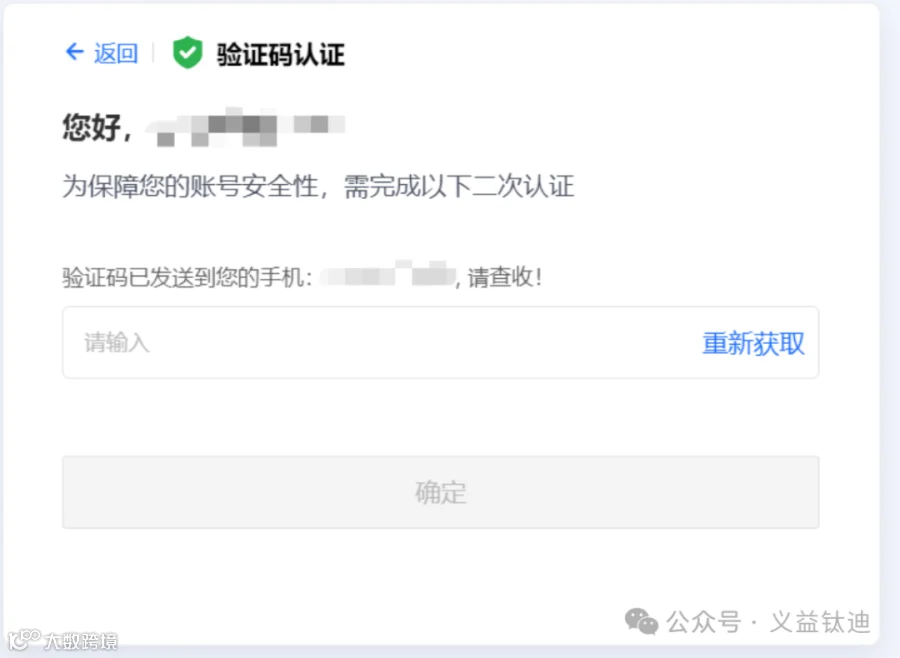

2.账号密码认证通过后，再进行短信二次认证，请输入验证码，点击【确定】按钮。
3.认证成功后，如下图。
4.右下角弹出是否添加授信终端，建议针对个人办公电脑进行添加，添加后在此终端上线无需二次认证。
8.3.1.5. 移动端使用方法
1.去应用商城下载APP：aTrust，下载成功后双击打开，输入服务器地址：https://ztna.chinatowercom.cn 点击连接。
2.进入4A账号认证页面，输入账号密码点击登录：
3.登入成功
9. 内置无线模块入网
9.1 平台绑定IMEI号

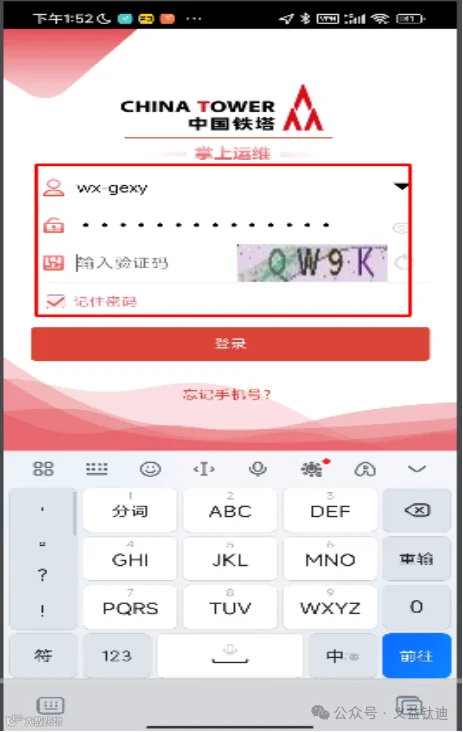

1.用手机打开铁塔运维APP，输入4A账号密码及验证码，点击【登录】按钮，继续进行登录操作。

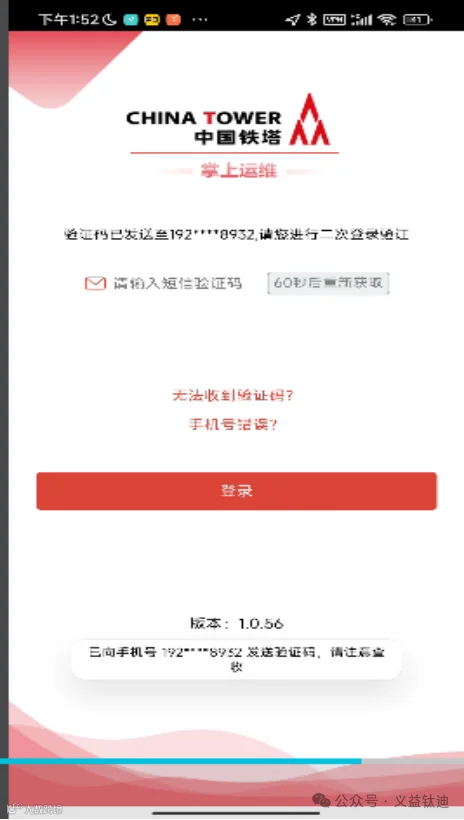

2.登陆后手机会收到短信验证码，输入短信验证码后登录。

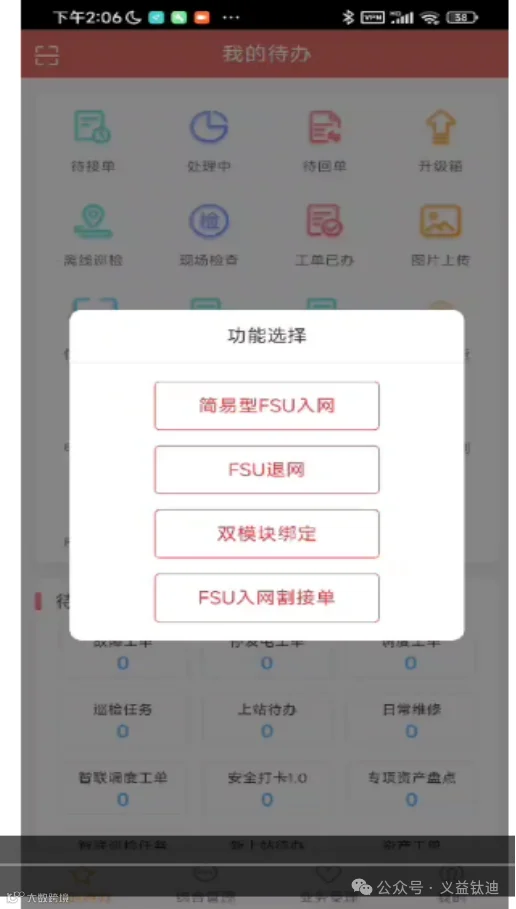

3.进入app主页面后，点击【我的待办】-【fsu装维】，弹出功能选择项，选择【双模块绑定】。

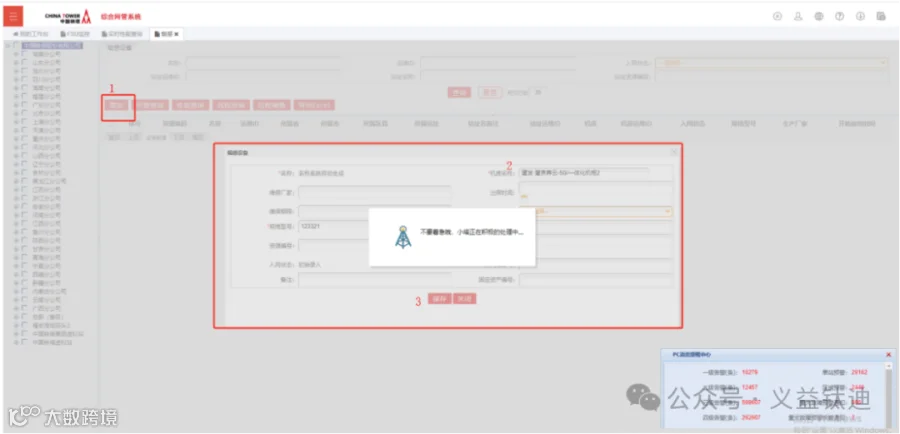

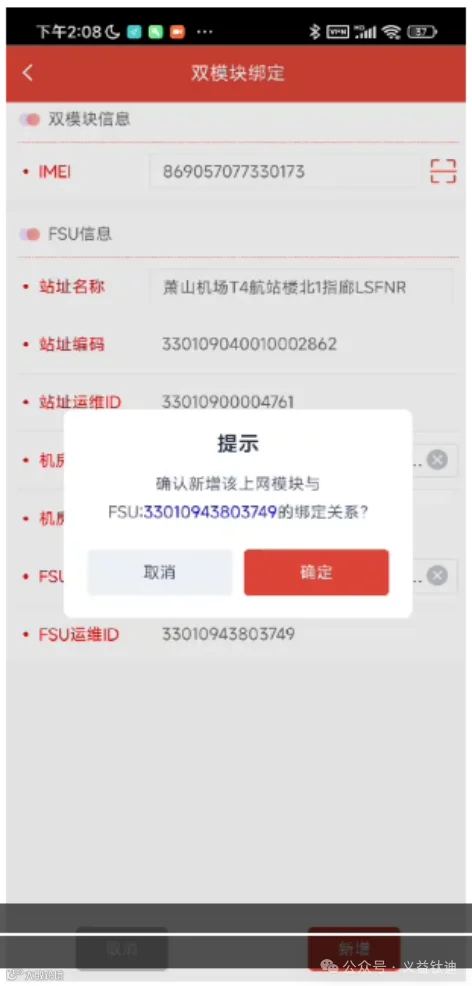

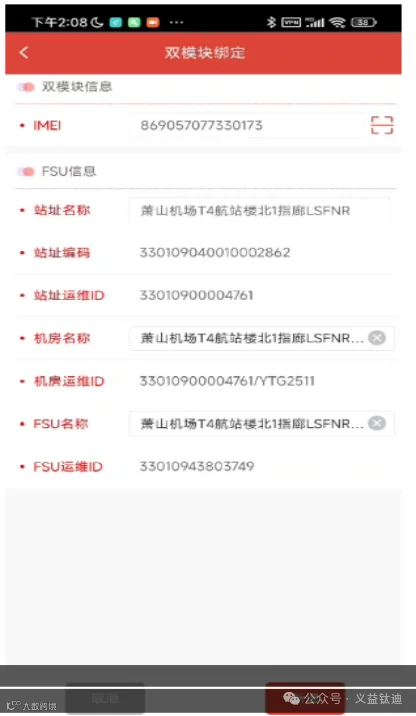

4.进入双模块绑定页面后，输入模组的IMEI号或者直接扫描二维码识别IMEI号，然后录入站址，选择站址名称，站址编码，站址运维ID，机房名称，机房运维ID，fsu名称，fsu运维ID。（注意：录入的站址选择软件厂家为“中国铁塔”，选错会导致升级查不到相应站址）
5.选择完成后，点击【新增】，在弹出提示对话框后，点击【确定】，即可完成模块与fsu的绑定。

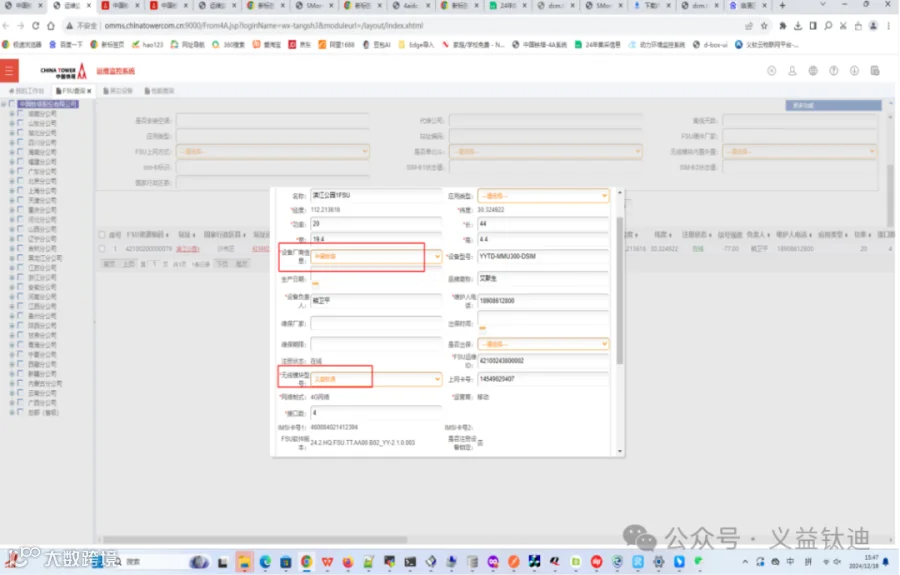

6.浏览器打开4A平台，输入4A账号密码，点击【登录】按钮，继续进行登录操作。查询录入站址的fsu点击fsu，对fsu的【设备厂商信息】设置成中国铁塔，【无线模块型号】设置成义益钛迪，后点击保存
9.2 通讯服务模块配置

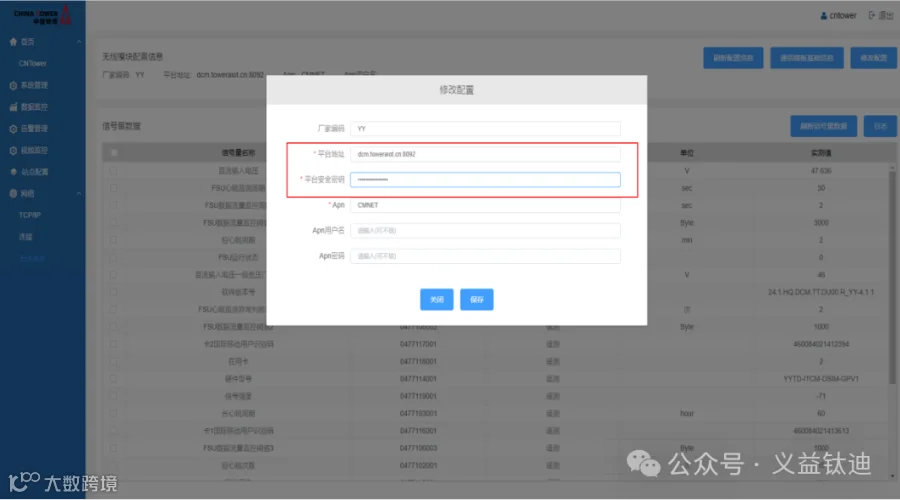

1.进入FSU白盒化页面->网络->无线模块页，点击修改设置按钮，备份原有配置信息，填写平台地址为dcm.toweraiot.cn:8092、安全密钥为4G2edxf$#0oliu7、点击保存。

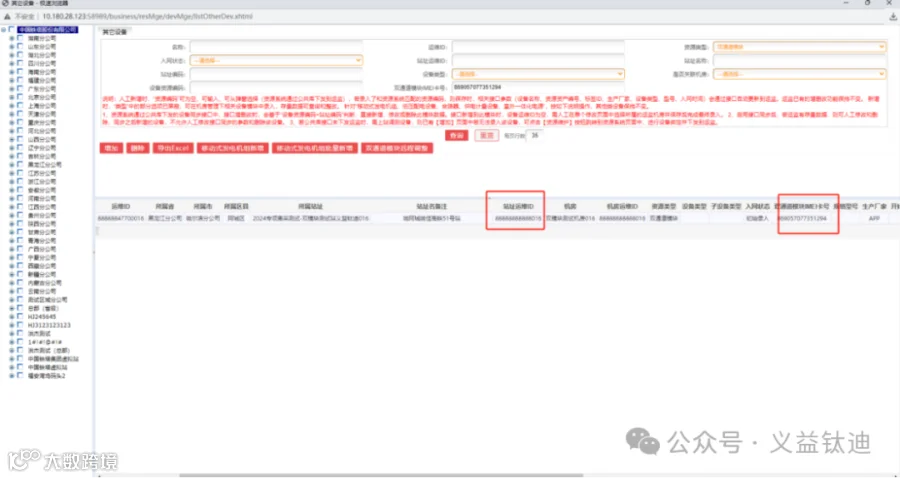

2.在运维监控平台->资源管理->其他设备中在检索区输入模块的IMEI号检查通讯服务模块信息。
9.3 模块指示灯状态控制
1.模块插入可用SIM卡1、SIM卡2，外供电正常，查看指示灯电源灯红色常亮、当前在用卡绿色慢闪，备用卡绿色常亮。
2.移除SIM卡2，不重启设备，查看SIM卡2指示灯灯灭。
3.SIM卡2插入欠费卡，打开电池供电，外供电断电，不重启设备，电源灯红色闪烁，卡2绿色快闪。
10. 设备配置
10.1 FSU基本信息配置
登录FSU的web页面->站点配置->机房配置中输入FSUID（用掌上运维app绑定IMEI的fusid,见4.1节，平台绑定IMEI号）后点击应用。
10.2 FSU端时区设置
1.登录FSU的web页面，在系统管理->时间维护中，点击“设备时间”，选择“此刻”，点击“设置”。
10.3 FSU注册
1.插入两张正常使用的SIM卡，FSU外供电正常，登录FSU的web端，网络->TCP/IP->网卡：有线，重启FSU。
2.在运监平台->运行监控->动环监控->FSU查询。
3.再在FSU的web端，网络->TCP/IP->网卡：无线，重启FSU。
4.在运监平台->运行监控->动环监控->FSU查询。
10.4 传感器配置

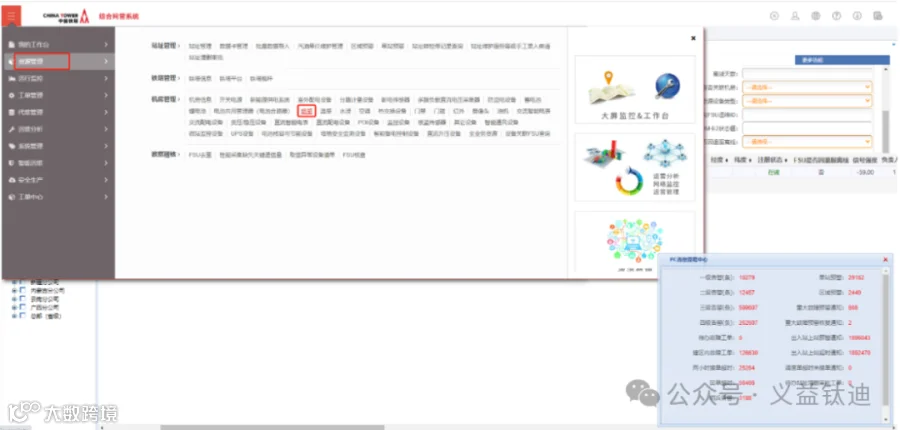

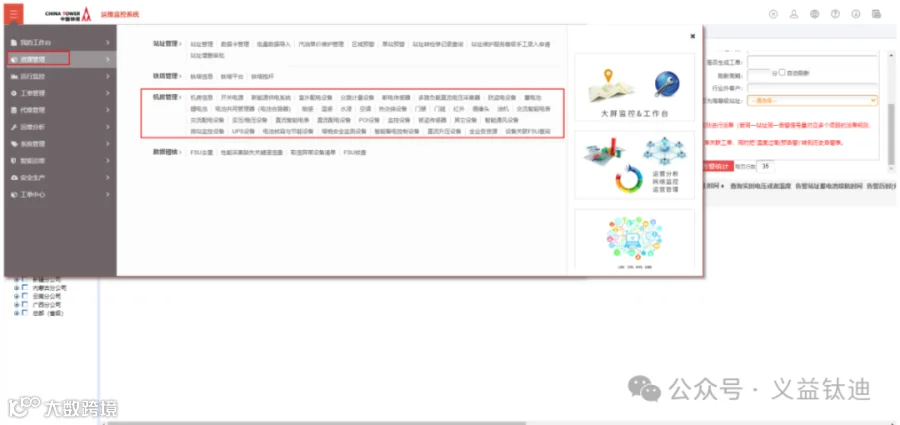

1.可在4A平台上的运维监控-资源管理上对对应的站址创建相应的传感器。

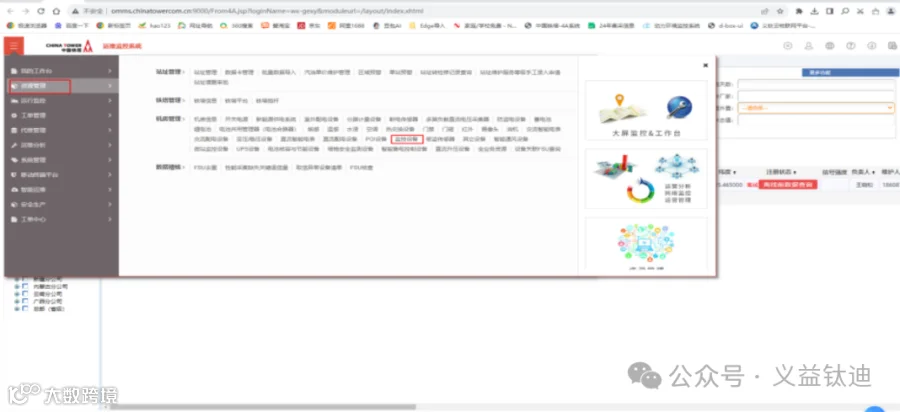

2.4A平台自主添加传感器的方式如下：资源管理-机房管理-烟感点击（其它传感器添加方式一致）。
3.FSU底端同步平台配置：登录web端，进入站点配置->设备配置->全选配置数据，点击删除。
4.删除成功后点击设备同步，即可看到设备信息，点击确定即可同步配置信息。

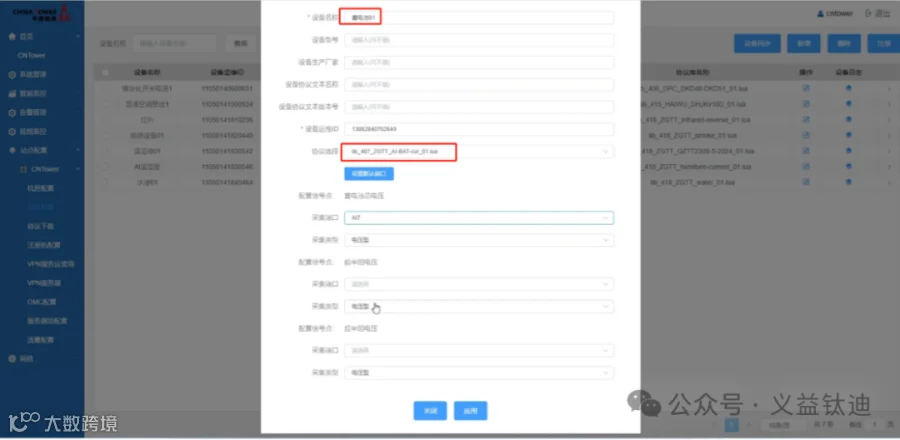

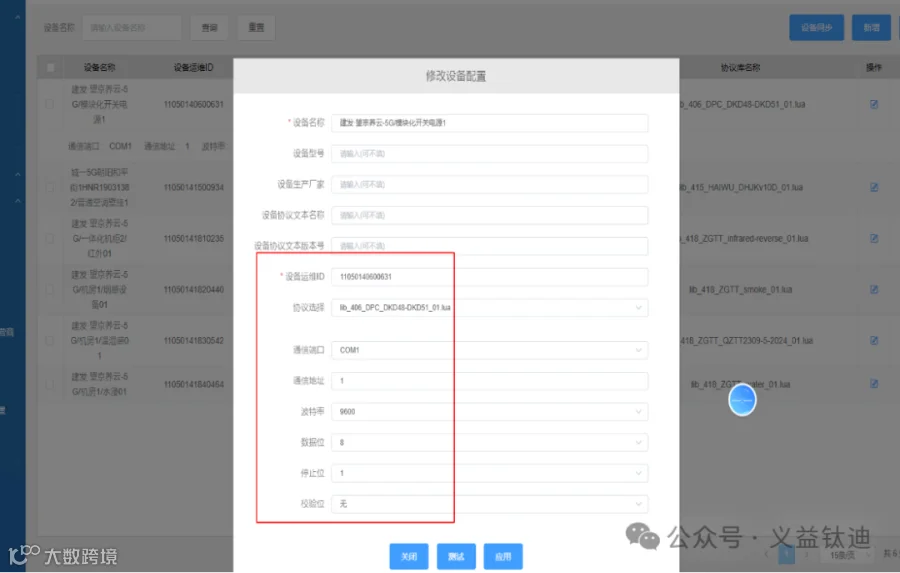

5.开关电源、红外、烟感、水浸、温湿感，普通空调端口配置如下。

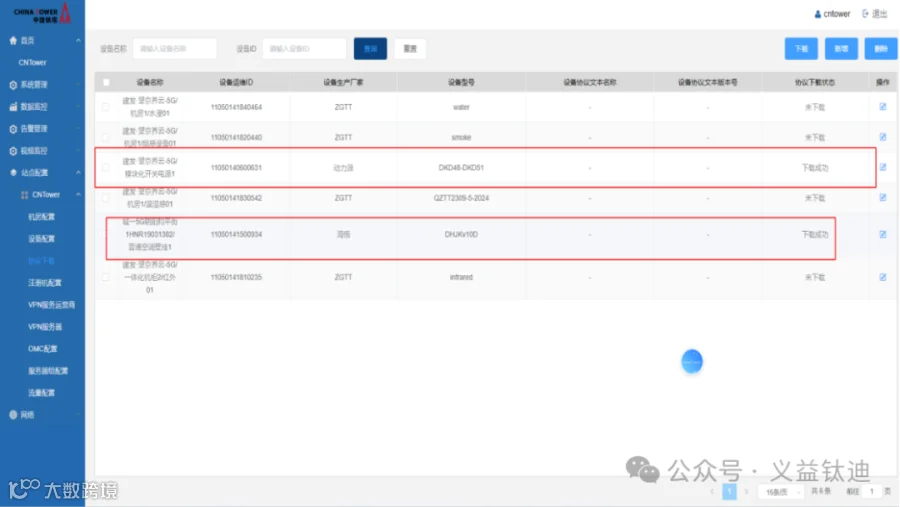

注:开关电源和普通空调的协议需要从平台下载，其他的设备协议可以通过系统管理-系统维护-协议库本地配置进行上传，登录fsu的web页面，进入站点配置-协议下载，修改开关电源的设备生产厂家为动力源，设备 型号为DKD48-DKD51。修改空调的设备生产厂家为海悟，设备型号为DHJKv10D，然后点击下载。
如图开关电源、红外、烟感、水浸、温湿感，普通空调端口分别配置示例如下：
设备类型
|
设备厂家
|
设备型号
|
协议库名称
|
加载方式
|
开关电源
|
动力源
|
DKD48-DKD51
|
lib_406_DPC_DKD48-DKD51_01.lua
|
web上传
|
空调
|
海悟
|
DHJKv10D
|
lib_415_HAIWU_DHJKv10D_01.lua
|
web页面自动下载
|
烟感
|
ZGTT
|
smoke
|
lib_418_ZGTT_smoke_01.lua
|
web上传
|
水浸
|
ZGTT
|
water
|
lib_418_ZGTT_water_01.lua
|
web上传
|
红外
|
ZGTT
|
infrared
|
1lib_418_ZGTT_infrared-reverse_01.lua
|
web上传
|
温湿感
|
ZGTT
|
QZTT2309-5-2024
|
lib_418_ZGTT_QZTT2309-5-2024_01.lua
|
web上传
|
直流电压变送器
|
lib_407_ZGTT_AI-BAT-cur_01.lua
|
lib_407_ZGTT_AI-BAT-cur_01
|
10.5 微站监控设备配置添加
1.可在4A平台上的运维监控-资源管理上对对应的站址创建相应的监控设备。

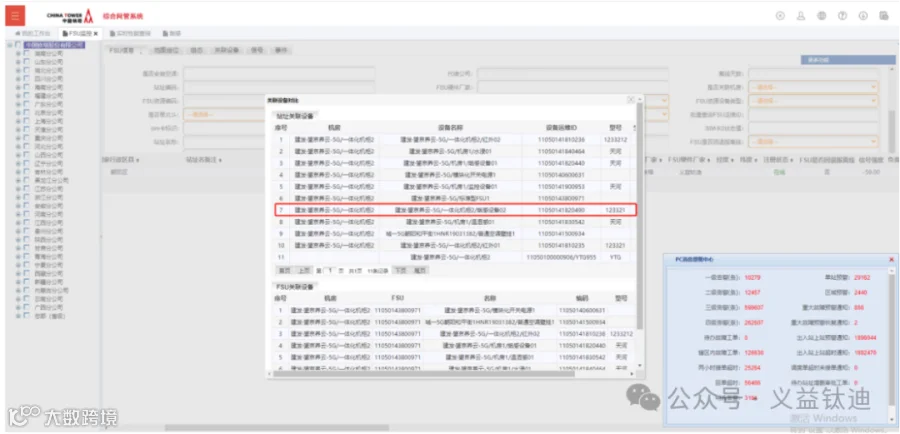

2.在平台添加完成后，FSU底端同步平台配置：登录web端，进入站点配置->设备配置->设备同步，选择刚刚添加的监控设备进行同步。
3. 同步完成后，可以查看设备的信息，该设备不需要配置协议及端口
11. 铁塔平台查询
11.1 FSU注册上线

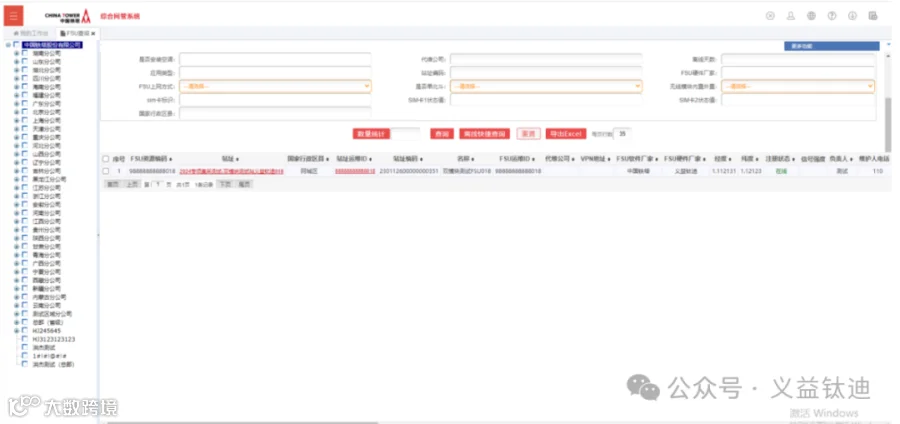

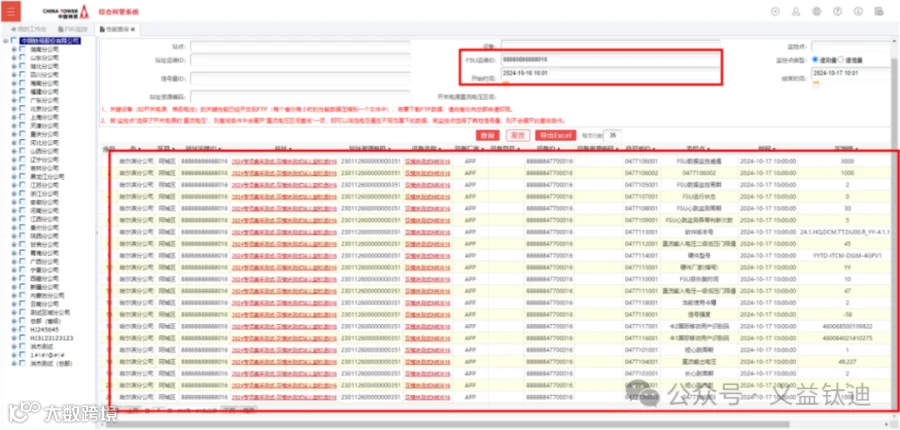

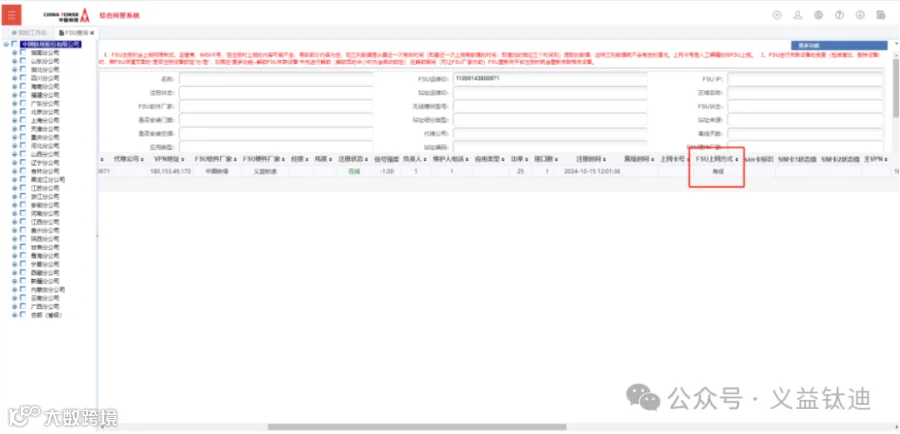

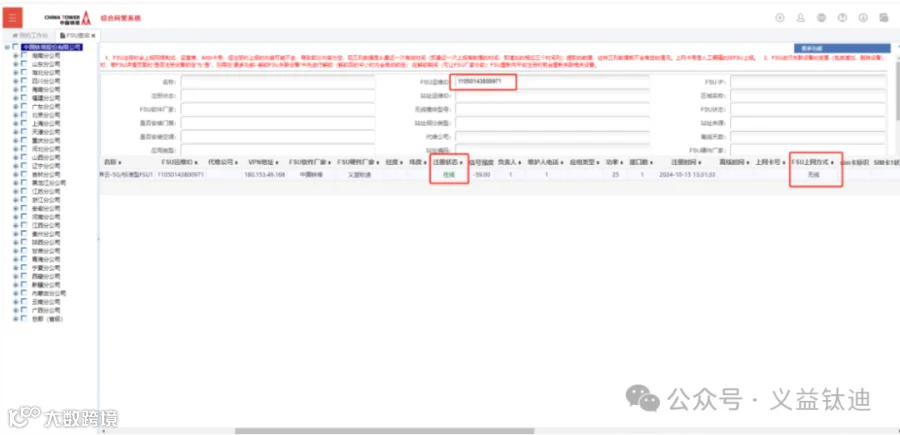

登录运维监控平台，在运维监控平台->运行监控->FSU监控->FSU信息页检查FSU信息为“在线”即注册成功。
11.2 初始无线网络选择

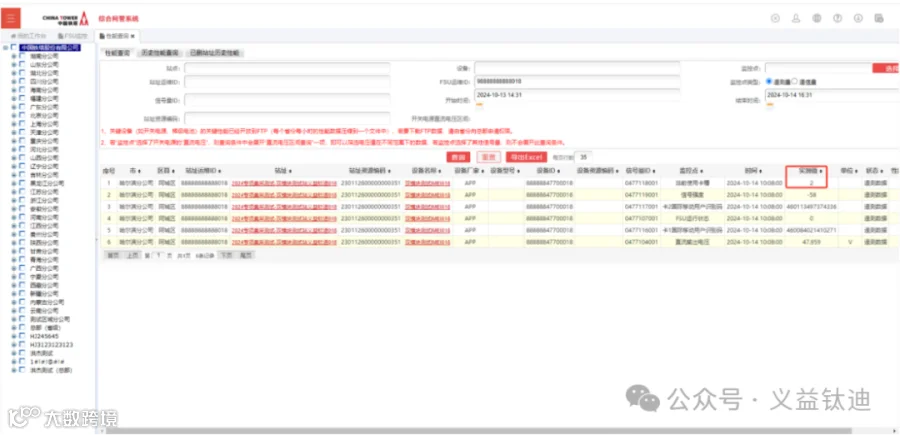

在运维监控平台的FSU信息页输入FSUID进行查询，然后勾选该FSU，点击页面右上角的更多功能->性能查询，查看当前在用卡信息为信号强的SIM卡。
11.3 通信服务模块联网注册
在运维监控平台->运行监控->FSU监控->勾选该FSU，点击右上角更多功能->性能查看,可看到定义的所有遥测参数值与模块实际上报值一致，更新时间为当前更新时间。
