精彩抢先看: 第二期“企业创新与新产品研发管理高级研讨班”开始报名！
静电植绒是将静电技术与纺织业结合的一项工艺，它利用静电吸附原理把纤维绒毛一根根直立固定在纺织品上，获得一种独特的效果。植绒产品手感柔软、光泽柔和、立体感强，同时又因工艺简单、生产效率高，被广泛应用于服装和装饰用纺织品上。
许存存等在《印染》期刊上发表了一种植绒胶，这种植绒胶热焙烘固化与常规的静电植绒胶热焙烘固化相比，15s的光固化速度，可以提高植绒机的加工速度，减少焙烘过程的能量消耗，提高企业经济效益。
原料：采用异佛尔酮二异氰酸酯（IPDI）、聚四氢呋喃醚二醇（PTMG）、二羟甲基丙酸（DMPA）和丙烯酸羟乙酯（HEA）合成了可紫外光固化的静电植绒胶。

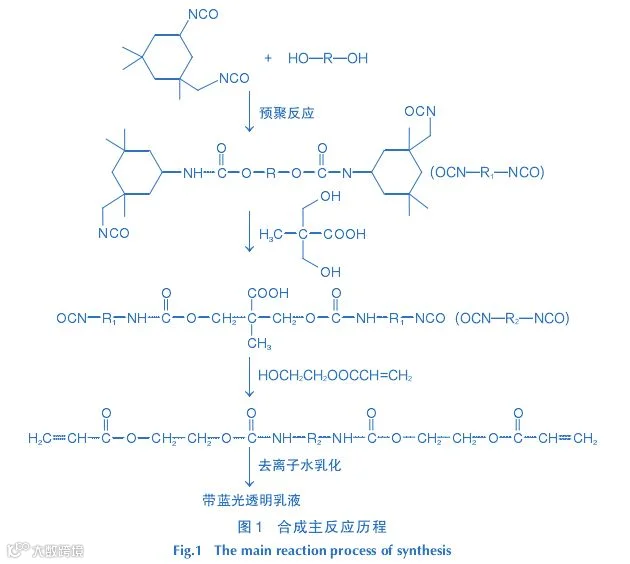

制备流程：在四口烧瓶中加入计量的PTMG（Mn=1000）多元醇，升温至120~140 ℃，通入氮气置换瓶中。保持加热，在真空条件（真空度大于0.08 MPa）下对多元醇脱水处理2h。接通氮气，降温至室温备用。在四口烧瓶中加入一定量的干燥PTMG多元醇，搅拌并加入计量的IPDI和催化剂DBTD，升温至80 ℃反应，期间测定—NCO的质量分数（二正丁胺滴定法），当达到理论值后，冷却至合适温度；加入计量DMPA 扩链，升温至 80 ℃反应，测定—NCO质量分数至理论值后，加入计量HEA，反应一定间后，添加阻聚剂稳定乳液。冷却至合适温度，去除氮气，加入计量 TEA 中和。一定时间后，强力搅拌条件下加入去离子水乳化，最终得到带蓝光的透明乳液。
将上述制备的水性聚氨酯乳液加入光引发剂，调配好后涂布在四氟乙烯模具内，室温放置 12 h，将水分蒸发，然后在 100 W（UV 波长 365 nm）紫外灯下光照固化，得到固化膜，待测。
在缓慢搅拌状态下，加入计量的光引发剂，搅拌均匀后，提高转速，加入适量的增稠剂，将体系黏度控制在指定的范围，制得静电植绒胶。将需要刮涂的布样固定在涂布架上，使用筛尺和刻度盘调整合适的刀距。将制备好的植绒胶通过移动刮刀匀速涂布，进行静电植绒；调节烘干时间与温度等参数，将布样放入烘箱预烘，至一定时间后取出，用紫外灯照射15s，完成固化。

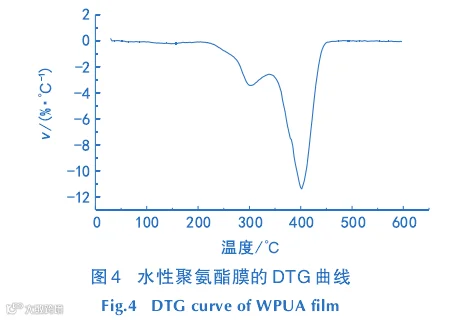

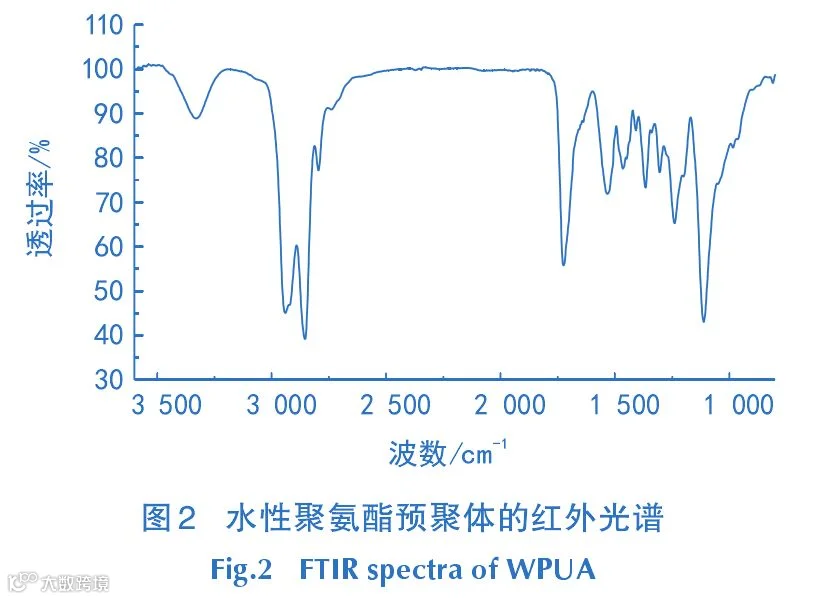

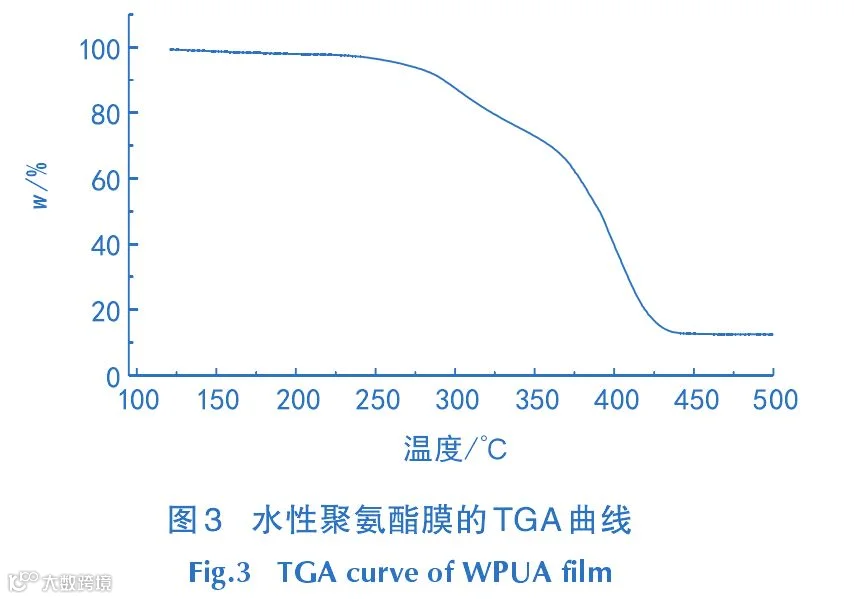

分析：使用红外光谱和热重分析法对其结构和性能进行了表征。探讨了DMPA含量对乳液及固化膜性能的影响，并研究了上胶率对植绒效果的影响。

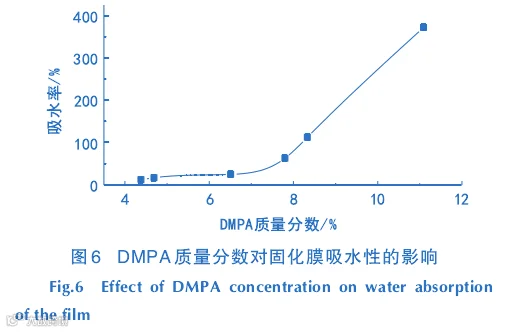

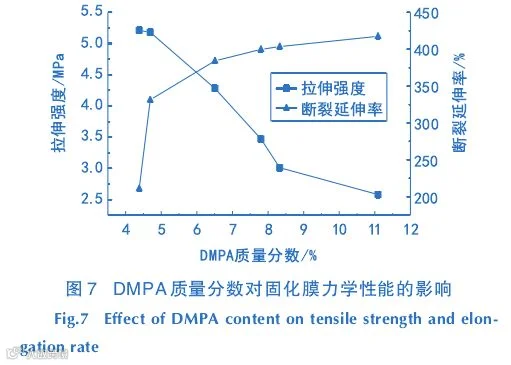

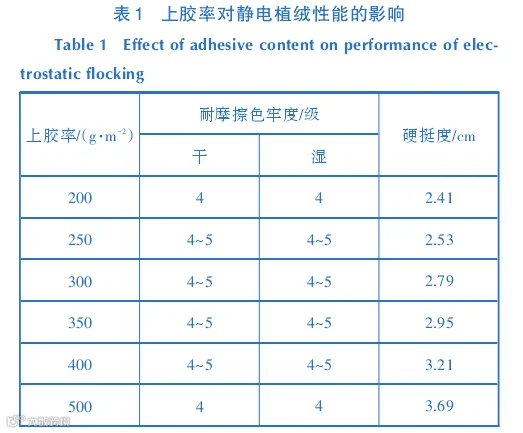

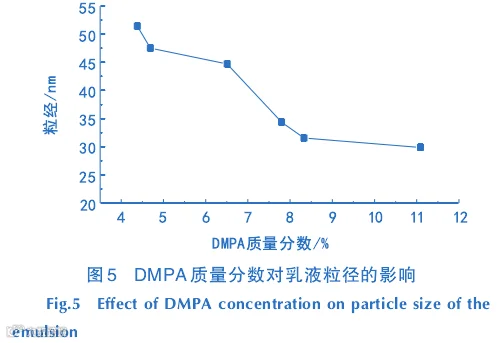

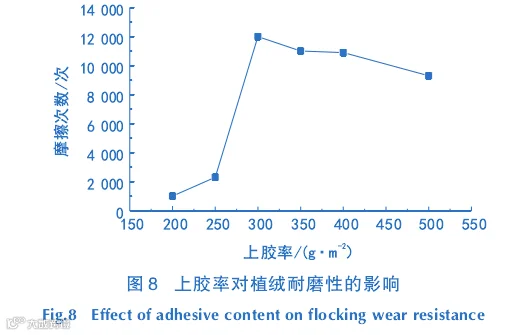

结果表明：当DMPA含量为4.69%时，合成的UV固化植绒胶综合性能最佳，其乳液粒径为47.5 nm，固化膜的吸水率为16.4%，固化膜的拉伸强度为5.18 MPa，断裂伸长率为331.33%，且热稳定性较好；当上胶率为300 g/m2时，静电植绒效果较好，其耐磨次数可以达到12 000次，耐摩擦牢度达到4~5级，手感较优。
文献：许存存, 王国平, 杨令杰, 等. UV光固化静电植绒胶的合成及应用[J]. 印染, 2015(16): 15-19.
活动推荐
01
更多详情请点击上方图片
研讨班课程围绕企业创新与新产品研发过程中的痛点问题展开，通过大量行业案例详解国内外知名胶企的技术、创新与产品研发策略，引入国际企业普遍采用的最适合胶粘剂行业的新产品研发管理与创新体系。本课程聘请专业团队对课程进行迭代和打磨，力使本期学员开启全新的课程体验。【名额有限，报名从速】
02
更多详情请点击上方图片
针对高速发展的辐射固化胶粘剂新技术、新市场、新工艺和新应用，在成功举办第一届的热烈反响基础上，第二届全国辐射固化(UV/EB)会议强势来袭，邀请辐射固化领域和胶粘剂行业的资深专家和企业，共商UV/EB固化技术在胶粘剂产业中的技术和创新应用前景，推动其在胶粘剂行业中的快速普及应用。【火热报名中】
长按识别二维码获取更多精彩
