日前，2017全国建筑钢结构行业大会在辽宁沈阳召开，中国水电四局申报的拉西瓦水电站水工钢结构工程喜获2015-2016年度“中国钢结构金奖”称号。

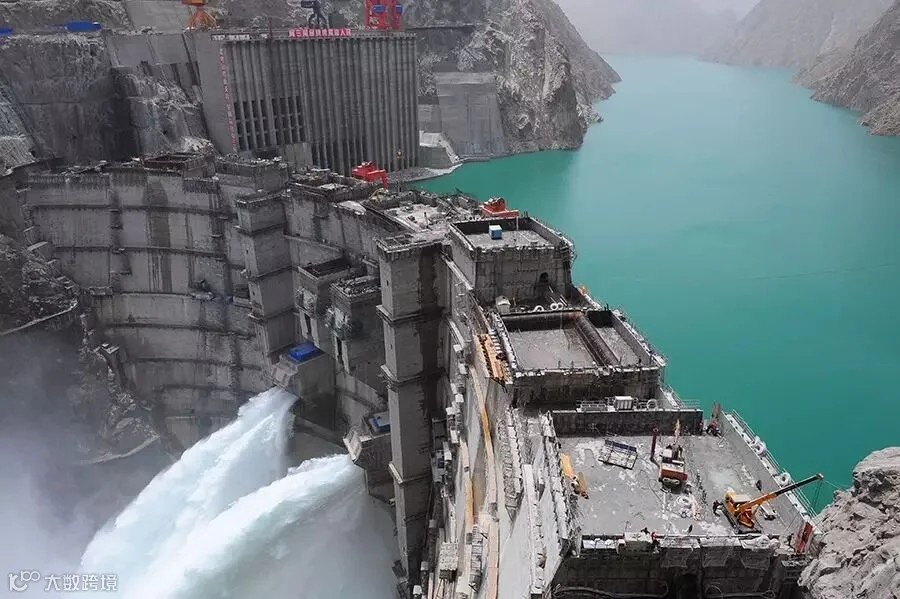

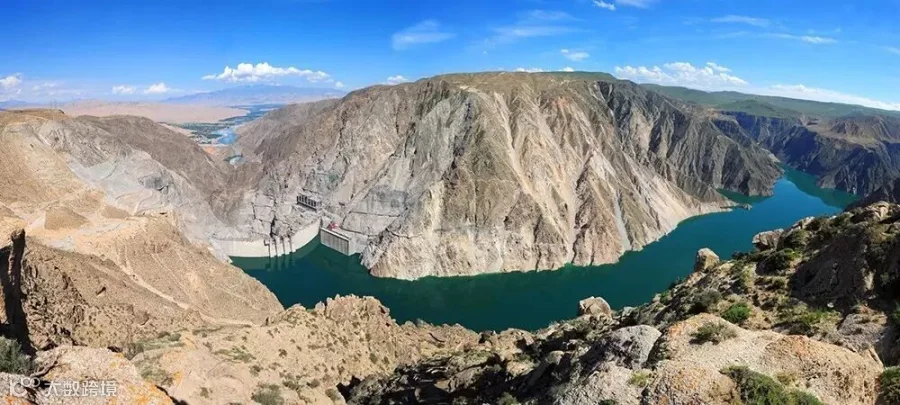

拉西瓦水电站全景
拉西瓦水电站是黄河流域装机容量最大、发电量最多、单位千瓦造价最底、经济效益良好的水电站，也是“西电东送”北通道的骨干电源点，是实现西北水火电“打捆”送往华北电网的战略性工程。
中国钢结构金奖是全国钢结构施工领域的最高质量奖项，这也是中国水电四局首次获得此项殊荣，标志着中国水电四局金属结构安装加工等综合技术达到了国内领先水平。
拉西瓦水电站金属结构安装工程主要包括闸门、拦污栅及启闭设备，担负着枢纽控制水位、宣泄洪水、保护机组安全运行等任务。共设置各类闸门、拦污栅57座，门（栅）槽89孔，各种启闭设备30台（套）。闸门与拦污栅总重4313吨，拉杆重622吨，埋件重3279吨，门库重12.3吨，启闭机重2734吨，轨道重115吨。金属结构设备总重约11342吨，工程构件体量巨大、工艺先进。

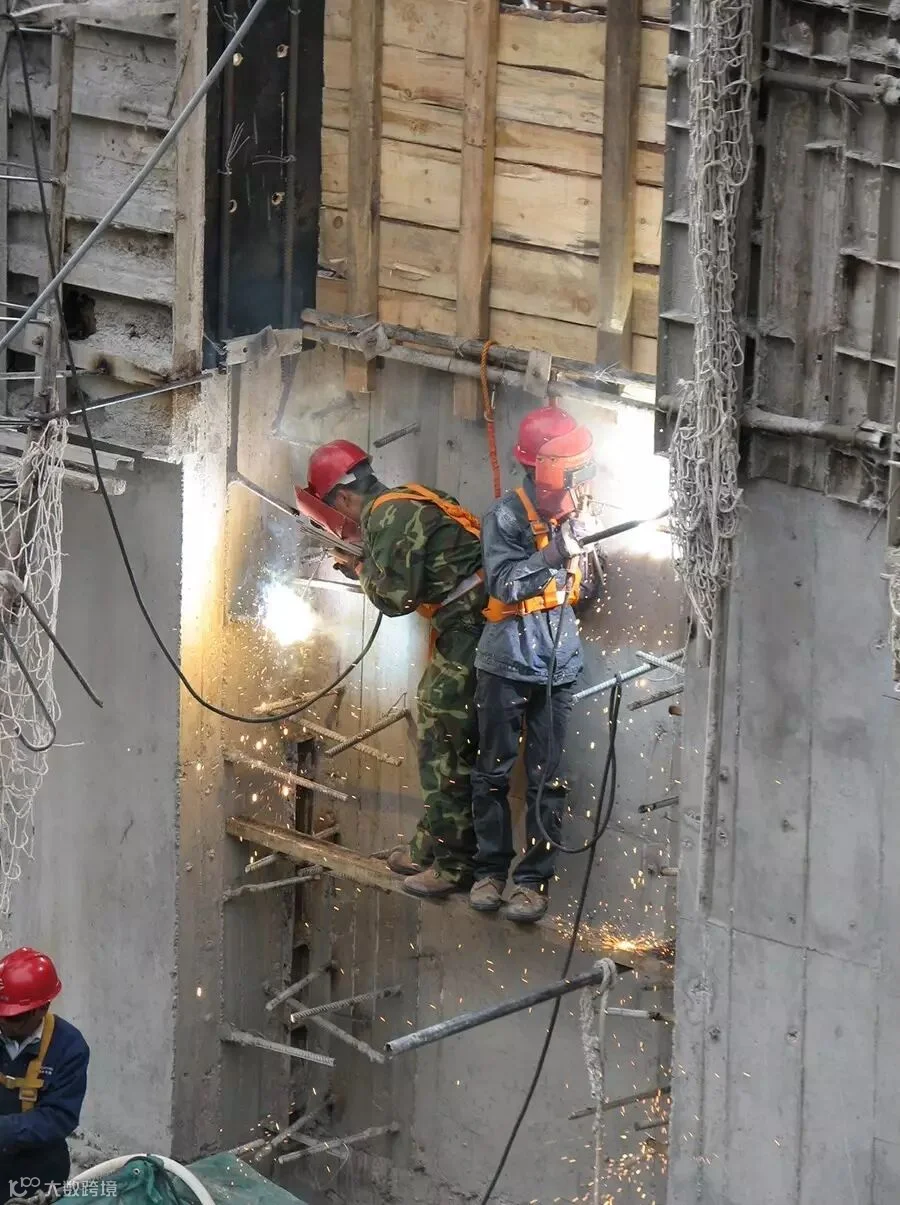

拉西瓦水电站主坝右深孔有压段钢衬施工
作为黄河干流上最大的电站，该工程水工钢结构设备规模大，而且对材料性能要求更高。另外，它的制造、安装精度高，其中底孔偏心铰弧形工作闸门弧面制造加工精度达到R13000±1mm，两支铰大梁相对流道中心线安装精度1400±1mm。
输入名字
面对这些难题，中国水电四局在拉西瓦电站水工钢结构工程融入了多项设计、施工创新成果，完美解决！
【1】导流洞封堵闸门采用了充压伸缩式水封，解决了浇筑变形大造成的止水不严、封堵困难等难题，并获得了实用新型专利；

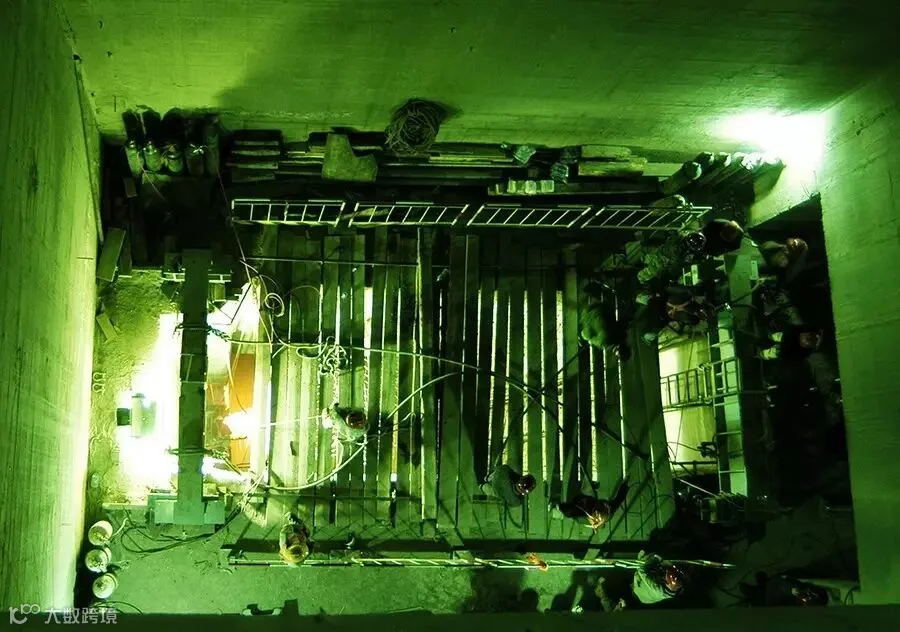

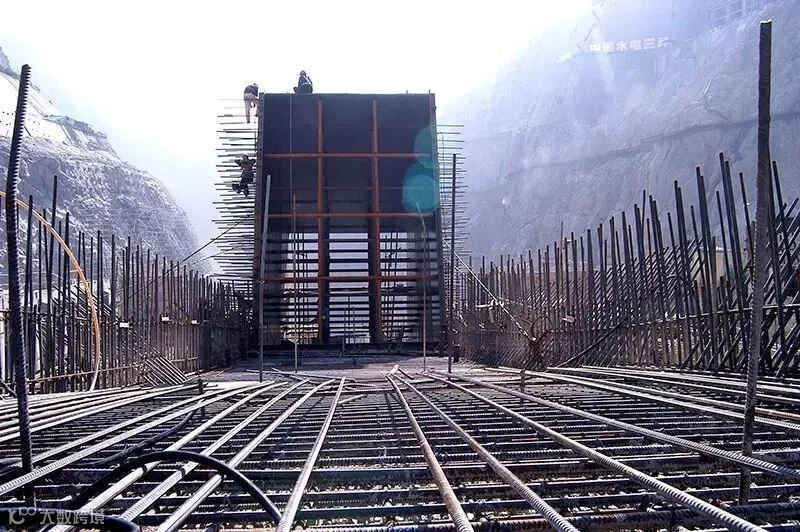

导流洞闸室闸门起吊
【2】底孔偏心铰弧门首次采用液压机械锁定，有效解决了挡水工况下，液压启闭机泄漏导致闸门后撤、止水不严的问题。
【3】针对偏心铰弧门闸室段过流水头高、流速大、闸室段抗空蚀能力、水动力学与闸门流激振动复杂等问题，通过布置、计算及多项试验，采取了门槽突扩跌坎，闸室段钢板衬护，下游跌坎下方设置通气孔等方案，有效解决了闸后掺气减蚀的要求，减少了气蚀和抗磨，有效防止了闸门振动。
表孔检修门轨道槽施工
【4】底孔事故闸门上游止水，由于承压水头高，止水选用“山”型充压式水封。为确保高水头动水闭门时不发生狭缝射水，除顶止水外，在闸门上游面板节间处加设两道“山”型水封。
【5】平面闸门安装完成下闸之前，采用测试钢梁入槽试验，提前对闸门门槽埋件及底槛埋件平整度进行测试，发现问题及时处理，为闸门顺利下闸做好准备工作，成功申请国家实用新型专利。

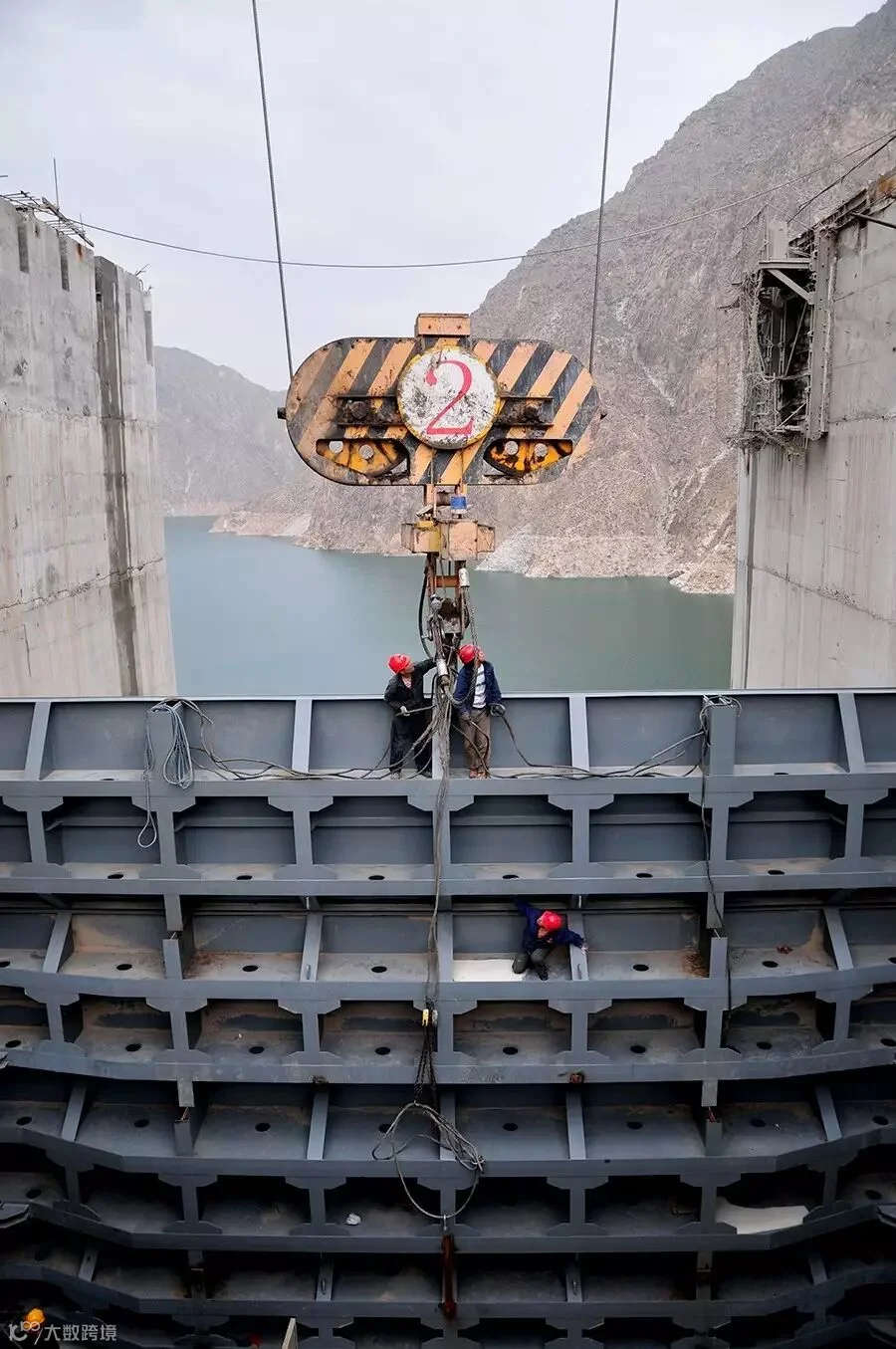

拉西瓦水电站大坝表孔检修闸门安装
【6】为满足偏心铰弧门面板弧门面板加工要求，将现有的工装部件和新设计的工装部件组合起来，设计出了一套弧门门叶外弧面加工通用工装，此套工装设备在加工实践中，可行可靠，加工周期短，已获得国家专利。
【7】 充压式水封结构门槽的加工精度直接影响闸门的止水效果，尤其是左、右门槽的内圆弧面加工精度，其重要性高于门叶外弧面。把现有的工装部件和新设计的工装部件组合起来，设计了弧门门槽埋件内弧面加工工装，满足了埋件内弧面加工复杂平面、垂面、斜面、及锥面的需要，而且性能良好，工作可靠性高，加工精度也很高,已获得国家实用专利。

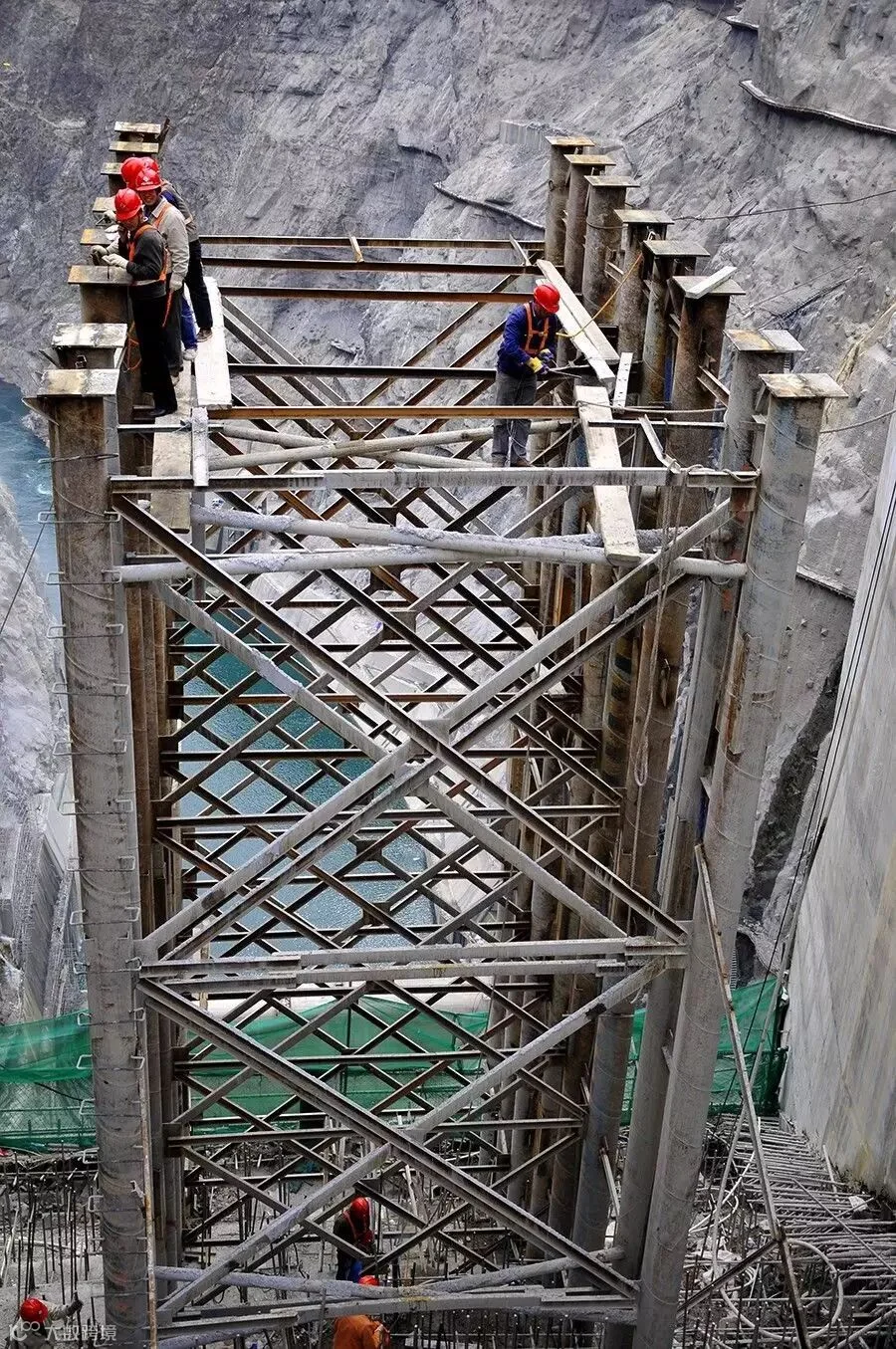

中表孔闸墩大梁钢排架安装
在钢结构设备制造过程中，监理工程师进行全过程驻厂监造，设备出厂前由业主组织设计、监理、安装各方进行验收，合格后方能出厂。金属结构设备的安装过程中，由现场监理工程师进行全过程质量控制。监理工程师对施工单位编制的施工组织设计进行审核，对施工人员的构成、组织结构情况、施工过程质量等进行监理，从制度上保证了安装质量能够满足设计图纸及规范规定。

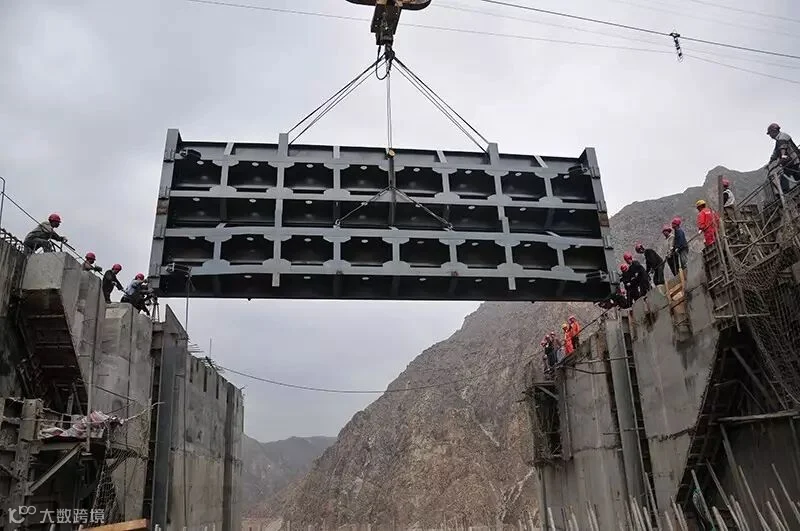

拉西瓦水电站主坝右表孔闸门吊装
2016年国务院办公厅印发了《关于大力发展装配式建筑的指导意见》，明确了大力发展装配式建筑的目标及任务，相关跟进政策相继出台，在国家顶层设计和产业政策的有力推动下，钢结构作为装配式建筑的重要体系，将会有更广阔的应用前景，中国水电四局获此殊荣，将为今后金属结构工程施工打下坚实的基础！
