35天！
完成叠片50万张
世界首台100万千瓦机组定子叠片安装结束
中国水电四局
在白鹤滩水电站“大国重器”建设中
再写下自豪的一笔

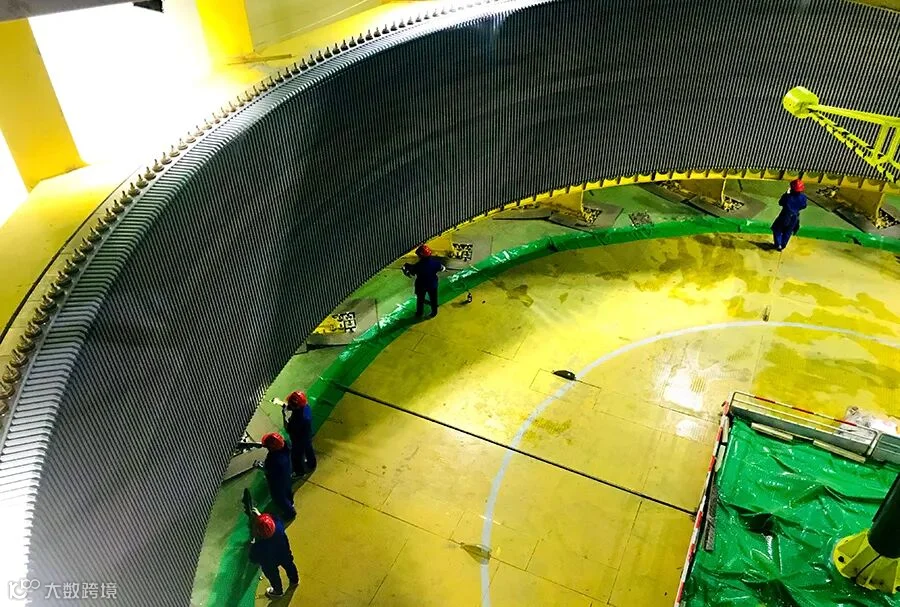

白鹤滩水电站1号机组定子叠片现场
5月11日
白鹤滩水电站左岸1号机组定子铁芯叠装工作
顺利完成并通过建设、监理及厂家联合验收
实现安装又一重要节点目标
铁心叠装圆度、垂直度、高程、波浪度等参数
均符合三峡集团“精品机组”标准

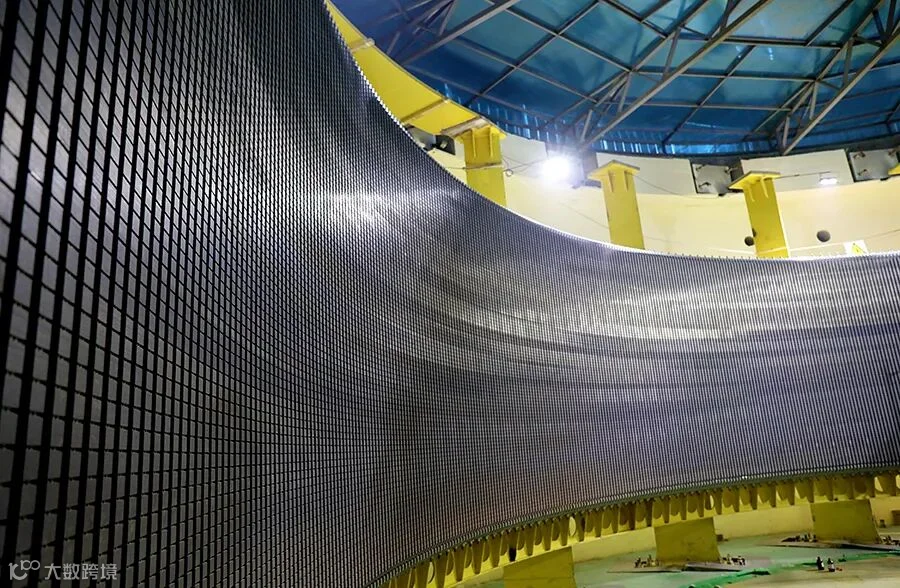

1号机组定子叠片
该水轮发电机组由东方电机有限公司制造
中国水电四局负责具体安装
定子铁芯外径为17.5米、内径为16.3米、高3.55米
由50万张0.5毫米厚的硅钢片叠装而成
总重约625吨

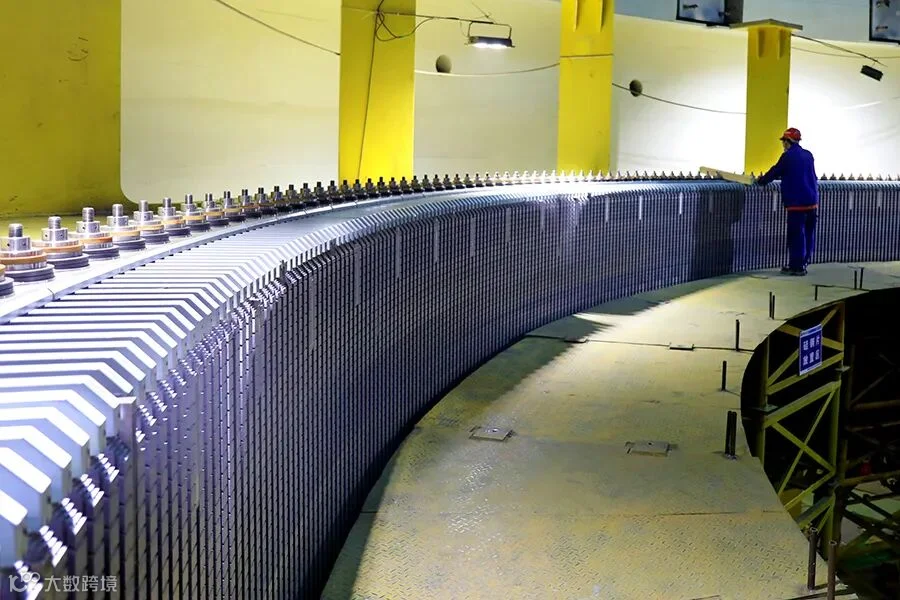

1号机组定子叠片施工现场

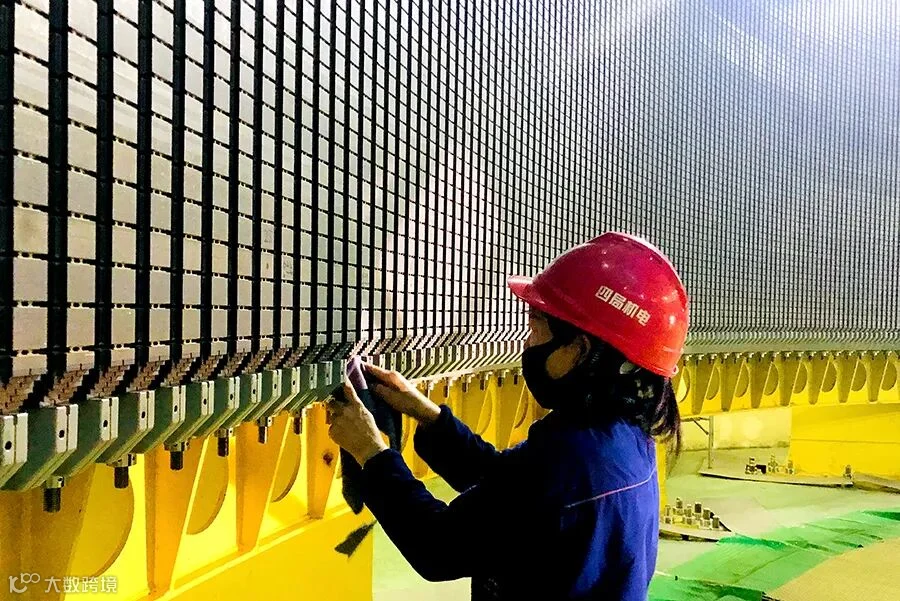

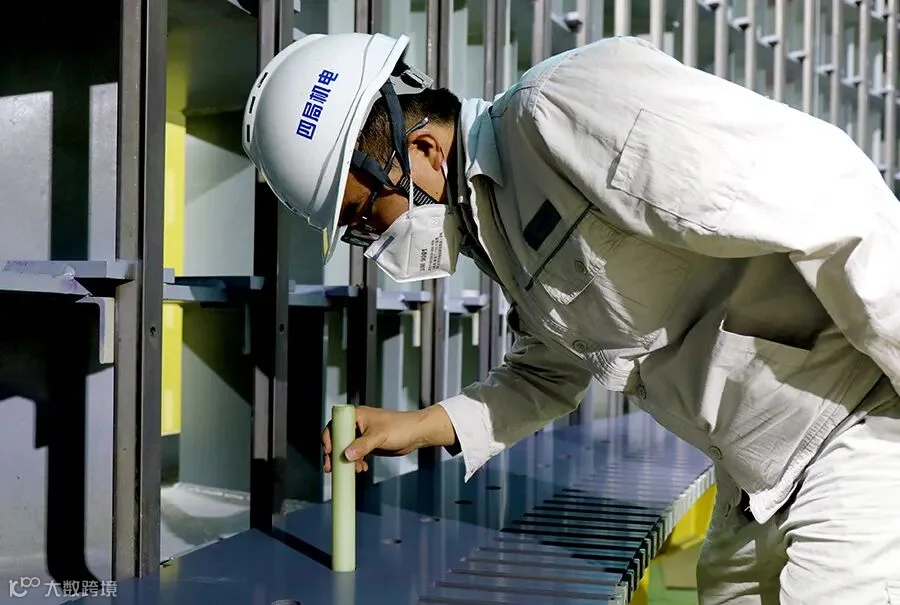

工程技术人员进行叠片检查
定子铁心叠装是机组安装过程中一道重要工序之一
是将一定数量的铁心冲片经过叠片、整形、压紧
组合成一个整体，使之满足电机的电磁性能
下端为大环板和分块式下齿压板支撑
上端为分块式上齿压板压紧
铁心由 324 根穿心螺杆与碟簧进行压紧
并通过 162 根固定式双鸽尾定位筋与定子机座连接
铁心由 98 小段组成
间由硅钢片冲制的扇形片叠压而成
中间有 97 层通风槽片
在这个庞然大物
对安装有着极苛刻的要求
仅圆度一项就只有一个头发丝的误差
是一项工艺复杂、技术要求高的精细活

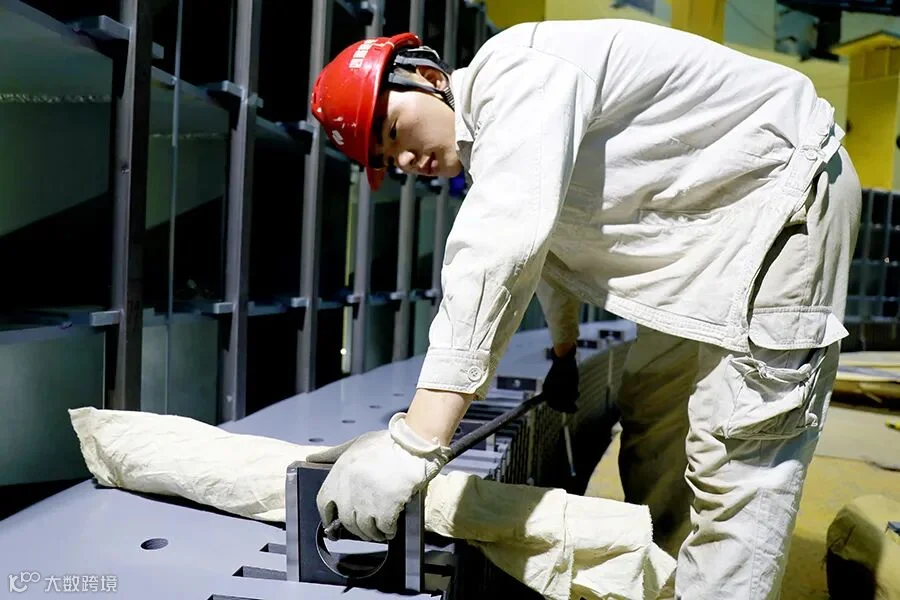

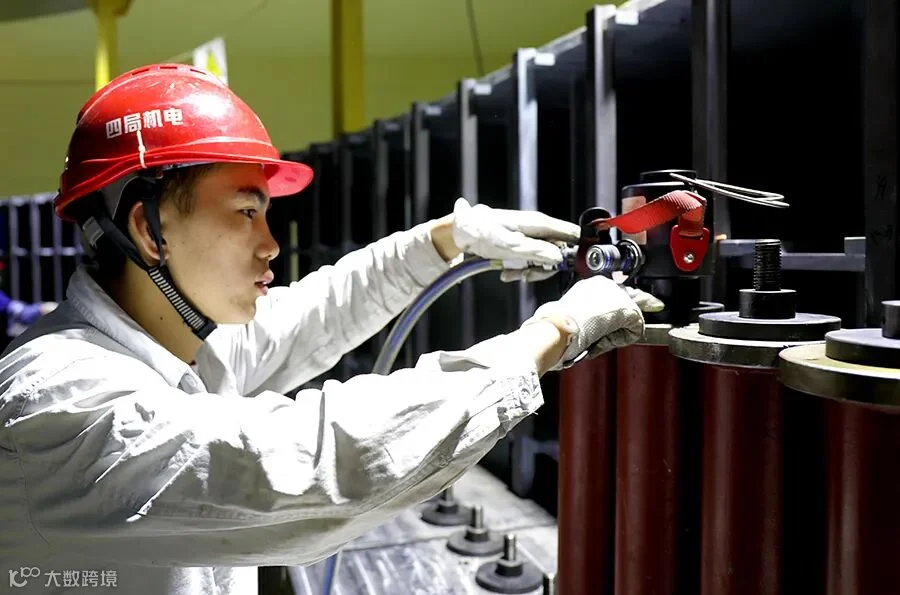

工程人员进行定子上齿压板安装作业

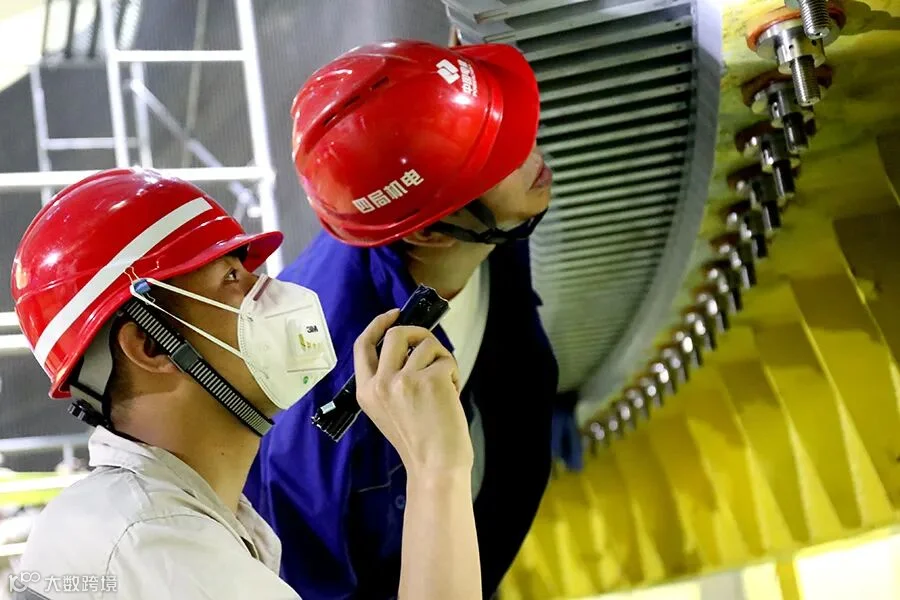

技术人员进行下齿压板检查
作为世界首台百万千瓦水轮发电机组安装
没有成熟的施工经验可供参考
为优质高效地完成该项工作
中国水电四局高度重视
成立由党委书记、董事长为组长的领导小组
和相应工作机构
强化组织协调

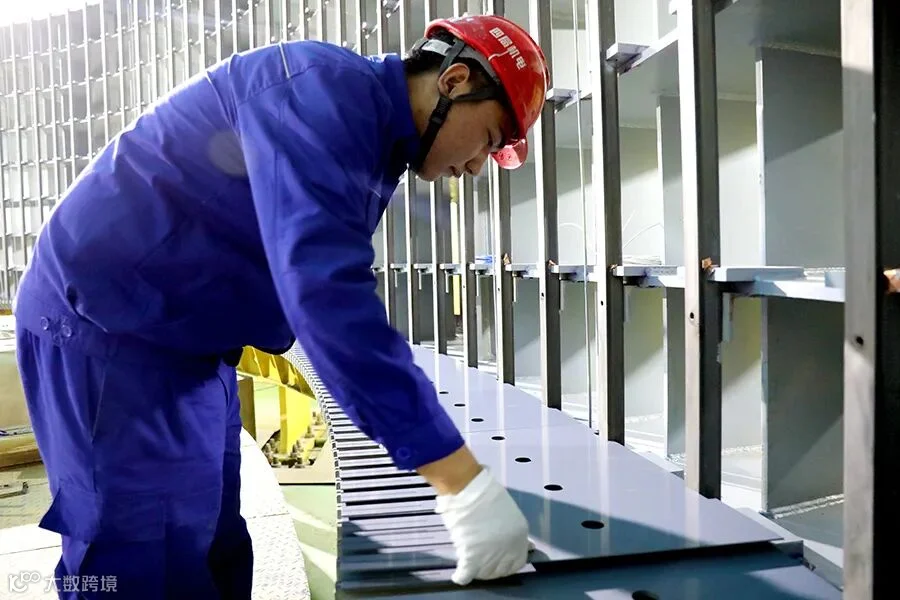

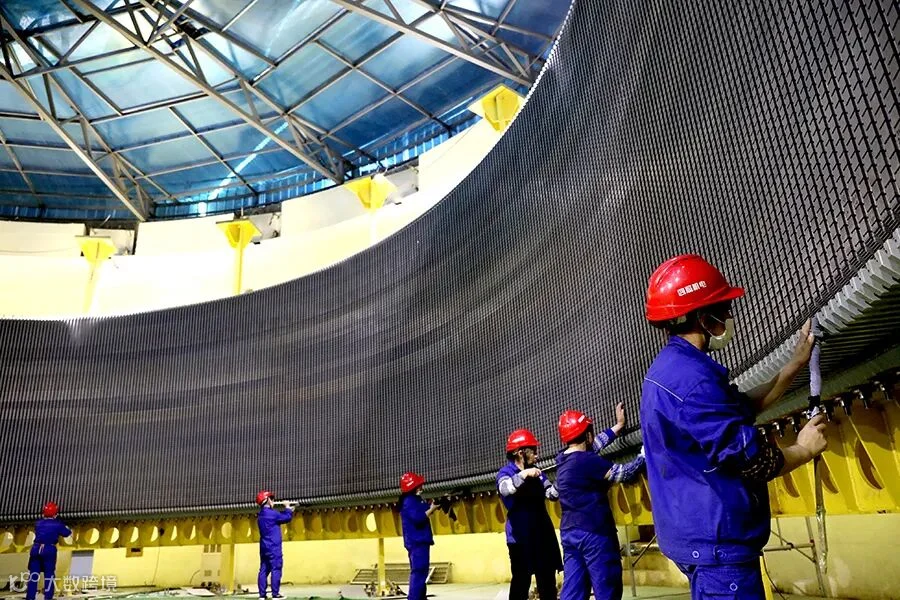

工程人员进行定子叠片作业
工程人员进行定子叠片压紧作业
在1号机组定子叠片施工中
中国水电四局白鹤滩机电项目部
充分借鉴自身在三峡、向家坝水电站机组安装经验
积极同三峡技术白鹤滩机电建设方
三峡发展白鹤滩机电监理方
东方电机厂家深入沟通交流
多次召开专题研讨会及科研攻关
解决了定子机座组焊、定位筋调整
及铁芯叠装及检测等技术难题
为铁心叠装工作顺利进行打下了坚实基础

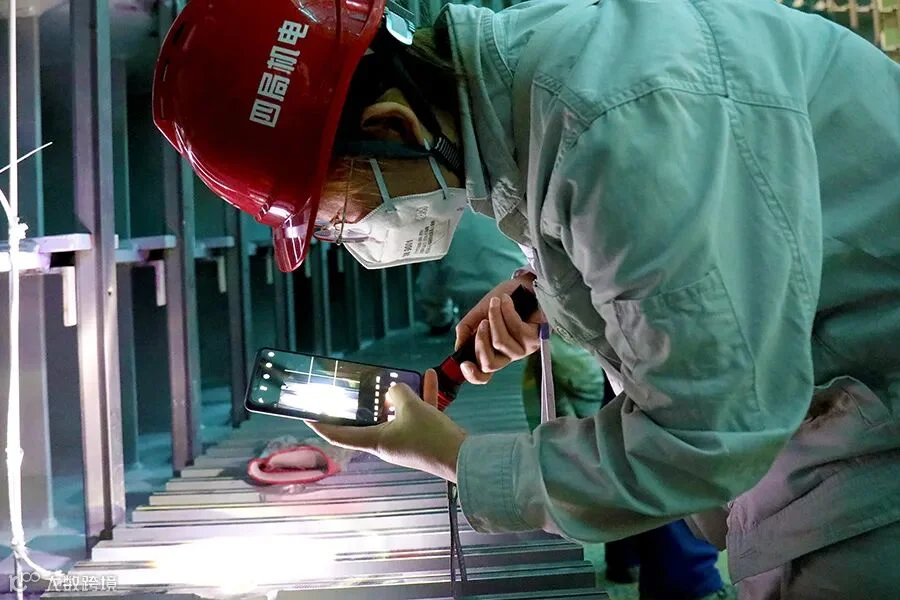

技术人员进行通槽棒检查
工程人员进行定子叠片整形作业
在安装过程中
为保障安装精度和施工质量
项目部充分考虑温度、湿度影响和防尘要求
打造了防尘棚“全封闭”施工环境
同时，对叠装前的各项准备工作
以及叠装中的各项技术检测工作
均做了明确的规定并严格执行
为高质量安装提供了坚实保障

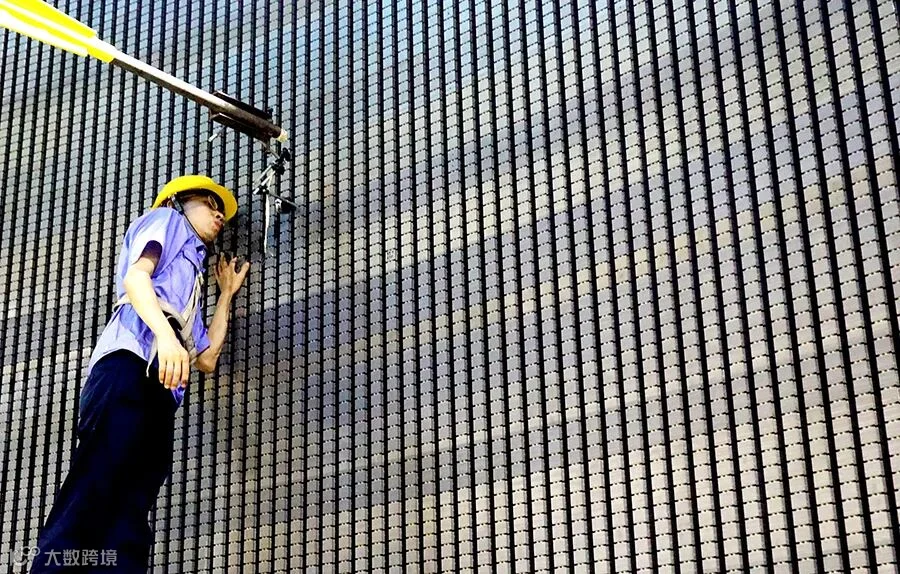

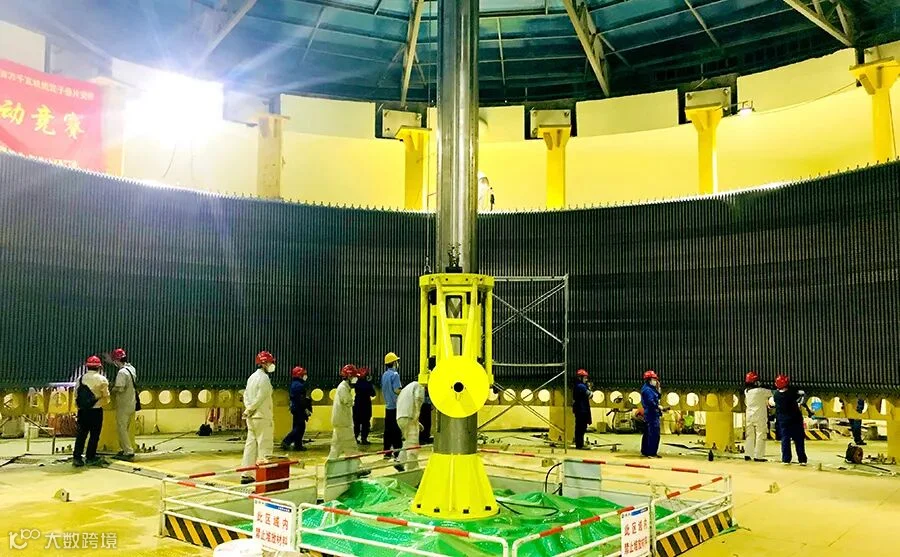

技术人员进行定子叠片圆度检查
工程人员进行定子铁芯除尘作业
1号机定子铁心叠装工作
是在新冠疫情影响的不利条件下进行的
面对高强度、高难度、高精度作业
巅峰起舞的
中国水电四局三百机电人
以不辱“大国重器”的荣誉感
以创造“美丽机电”的使命感
以奉献“精品机组”的责任感
在美丽的金沙江畔
用顽强的作风和精湛的技艺
高效优质完成这一重要目标
殊为不易

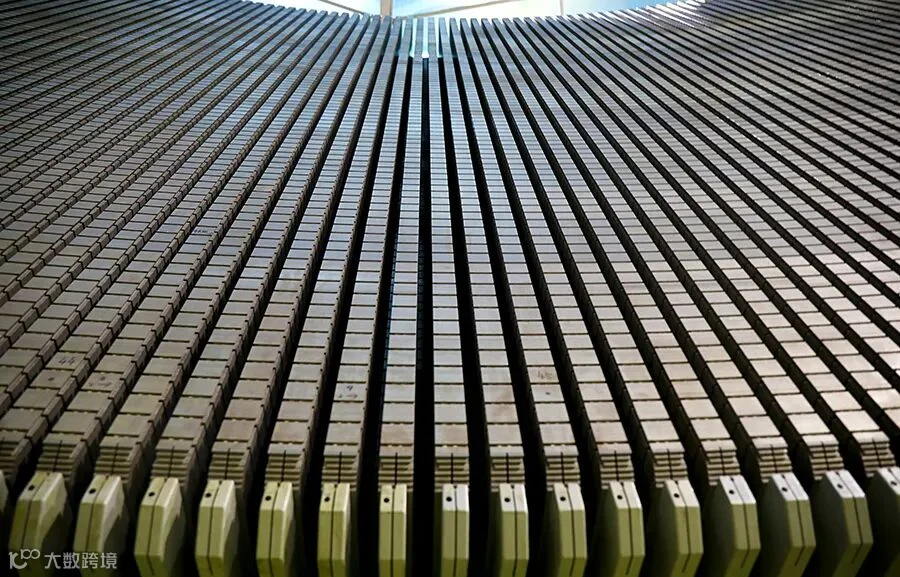

1号机组定子叠片
1号机组定子叠片现场
据悉
完成定子叠片工作后
1号机组5月13日将进入铁损试验
为定子下线重要工序铺平道路
全力冲刺明年7月发电目标
