此前，咱们简单地比较了一下新旧SH/T3098的前几章，今天咱们接着看余下的部分。
——
一、6.2.10 c）同一壁厚段的长度不宜小于4m。不再要求“宜为钢板标准宽度的整数倍”。

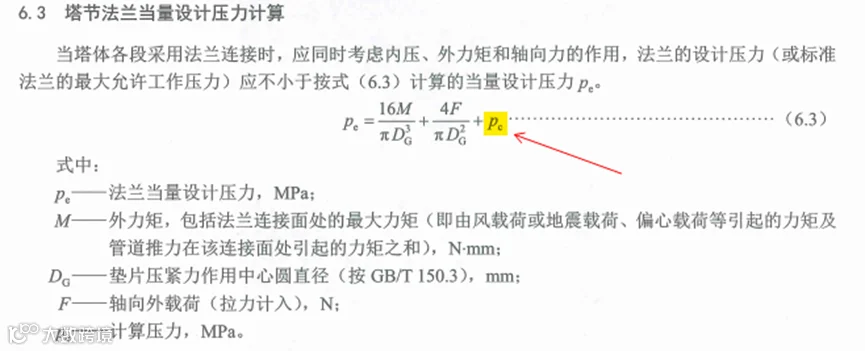

二、塔节法兰当量设计压力计算式右边的最后一项，由原来的设计压力改为计算压力，见下图涂黄处。

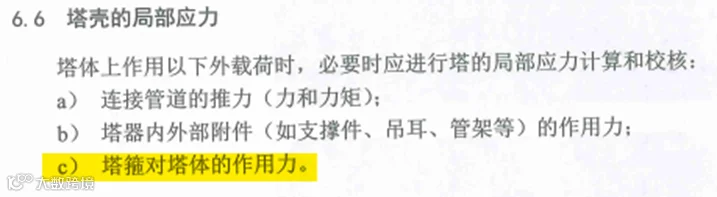

三、“表6.5.2.1-3 梁的允许挠度”增加了：梁的跨度L˃9m，允许挠度9mm。
四、6.6 新增了“塔箍对塔体的作用力”进行塔壳局部应力校核的要求。
五、7.2对于塔体设计的基本要求中，原7.2.2内容删除，改为：对于直径小于等于800mm，且内件无法由人手孔进出的塔器宜设置塔节法兰。

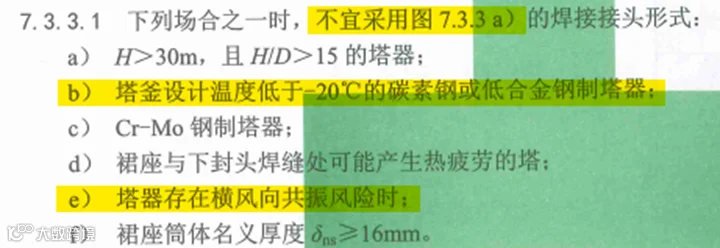

六、7.3.3.1变化见下图涂黄处。

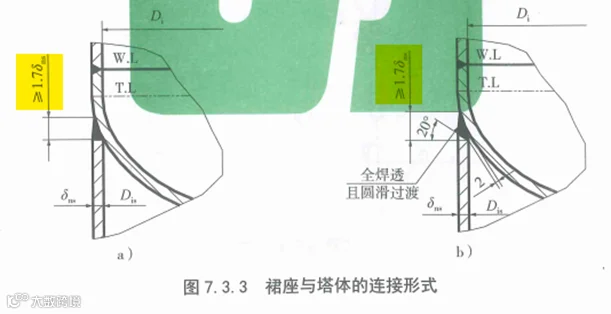

七、图7.3.3变化见下图涂黄处。
八、图7.3.3新增c）、e）两个节点。
九、表7.3.5变化见涂黄处。
九、正文中删除了原7.3.6封头切线至裙座筒体上端距离的计算公式及查询表格，这部分内容移至条文说明。

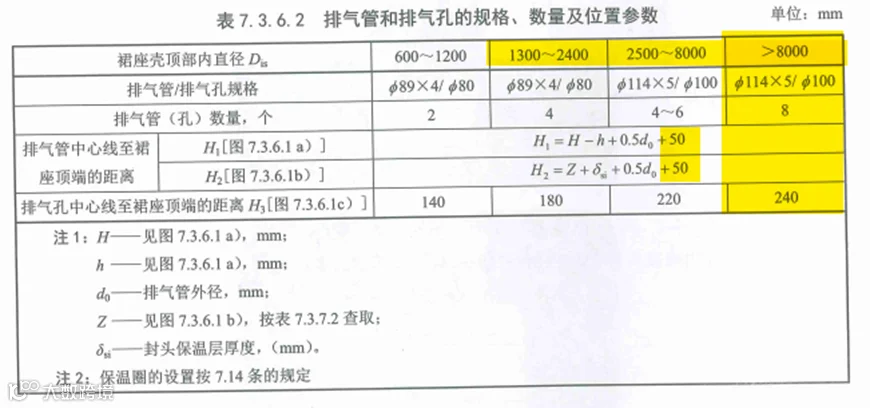

十一、表7.3.6.2变化见下图涂黄处。
十二、7.3.7.1要求塔器或塔釜的设计温度大于或等于400℃时，设置隔气圈，原来是350℃。
十三、图7.3.9-1、2中，裙座检查孔与裙座筒体的焊接头已改为要求全焊透，并在第7.3.10条中要求裙座上的引出孔和检查孔与裙座壳体的连接“应”全焊透，原来是要求“低温时，宜”。
十四、表7.3.9-1、2中，裙座检查孔的定位尺寸H已改为一个范围。
十五、表7.3.13.1地脚螺栓常用规格表中，增加了螺距。
十六、7.4.1.1板式塔人孔设置要求中删掉了“相邻人孔的距离宜为5m左右”。
十七、7.4.1.2人孔中心线至塔平台上表面的距离宜为800~1000mm，原来是“600~1000mm，且不超过1200mm”。
十八、7.4.2.1新增了一句“规整填料段下部可不设人孔或手孔”。
十九、7.4.4.1删掉了“回转盖人孔”的内容，如今只有一句“塔体人孔宜采用垂直吊盖人孔”。
二十、介质为极度高度危害的塔器，人手孔要求“应”采用带颈对焊法兰，以前是“宜”，见7.4.4.2。
二十一、7.4.6 人手孔压力等级的规定中，取消了“应考虑水压试验压力的影响”、“所选人手孔的工作温度不应低于...设计温度”的要求，另外表7.4.7.1中，塔内径˃3000时，也不让选DN500的人孔了。
二十二、“7.5 接管和管法兰”中删掉了一条“公称直径15~50m的薄壁接管不宜采用筋板支撑结构，宜采用厚壁管或锻管”。
二十三、“7.6 开孔补强结构”的变化如下：
1、7.6.1原“开孔的局部补强结构可采用补强圈补强...”调整为“开孔的局部补强结构可采用补强圈或整体元件补强...”，新增了“或整体元件补强”。
2、新增了“7.6.3 设计温度高于350℃或设计温度低于-20℃“的塔器宜采用整体补强”，这其中的350℃是新增的，原来的“低温”明确为-20℃。
3、7.6.2 c）新增了“补强圈的厚度超过...最大厚度（碳钢32mm，Q345R:30mm）”应采用整体补强的要求。
4、新增了“7.6.4 开孔补强采用应力分析时，整体补强件与壳体连接焊缝应采用全焊透型式”。
二十四、“7.8 填料、填料支撑件和限位器”、“7.9 塔釜隔板”两节没看。

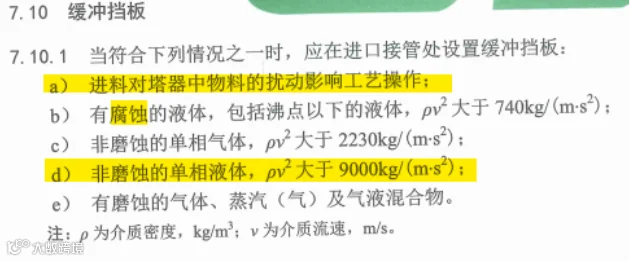

二十五、7.10.1进口缓冲挡板的设置条件改与GB/T151的6.8.1.1基本相同，除了涂黄处。
二十六、7.11~7.14没看。
二十七、7.15 裙座防火层耐炎极限调整为2.0h。
二十八、新增一节“7.16 塔箍”。

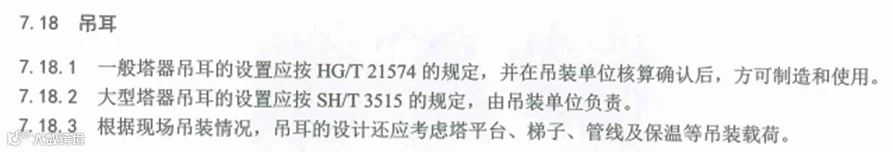

二十九、“7.18 吊耳”几个条文全部进行了改写。
三十、7.17、7.19~7.21没看。

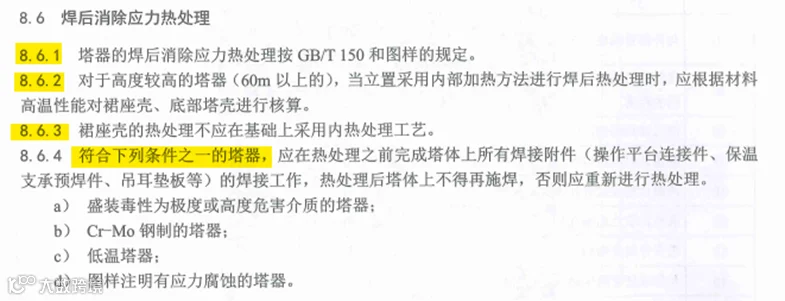

三十一、“8.6 焊后消除应力热处理“的变化较大，前三条为新增，8.6.4进行了细化。

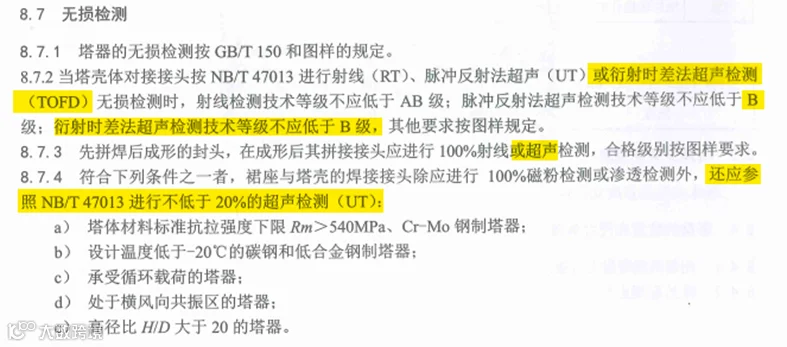

三十二、“8.7 无损检测”的变化见下图涂黄处。
