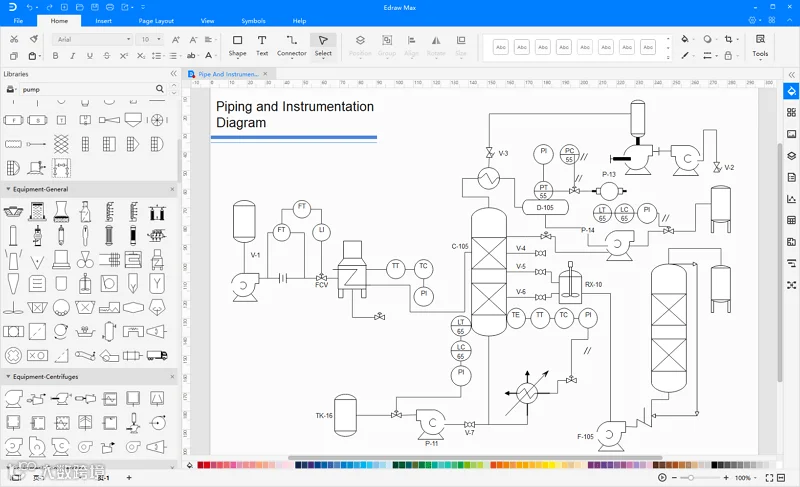

EPC项目在Engineering初期，考虑所有信息都处在混沌初开的阶段，为确保 P&ID 不同阶段精度要求，需要做到识别并明确 “阶段目标锚定 + 信息向下传递管控 ”。
一、核心原则：精度与阶段目标强绑定
所有措施的前提是明确 “阶段目标决定精度深度”—— 不提前过度设计（如 IFE 阶段不纠结管道腐蚀裕量），也不遗漏关键信息（如 IFC 阶段不缺失阀门安装坐标），确保精度 “不多不少、刚好匹配阶段需求”。
二、分阶段精度保障措施
1. 估算级（IFE）：聚焦 “范围边界 + 量级数据”
- 目标对齐
：明确该阶段仅服务于成本估算，提前与下游报价团队确认 “需标注的关键设备 / 管道阈值”（如仅标注≥4 英寸管道、核心设备）。 - 数据管控：
-
设备数据：仅提取工艺方案中的核心设备名称、大致尺寸（如塔径≥3m），无需深入设备数据表。 -
管道数据：统一按 “管径 + 材质大类” 标注（如 “4” 碳钢”），不涉及管道等级、腐蚀裕量等细节。 - 校验机制：制定《IFE 阶段 P&ID 精度检查清单》，重点校验 “核心设备无遗漏、管道流向逻辑连贯、设计假设明确”。
- 协同要求：与客户确认项目范围边界，避免因范围模糊导致精度过剩或缺失。
2. 评审级（IFR）：聚焦 “逻辑完整 + 无冲突”
- 目标对齐
：敲定项目逻辑性原则（参考项目Design Basis/隔离原则/阀门仪表等规格书要求和定义），明确服务于跨专业评审，提前与管道、机械、仪表专业确认 “需同步的核心数据”（如设备接口位置、控制回路数量）。 - 数据管控：
-
建立 “P&ID 数据追溯表”，每一项标注（如管道等级、仪表编号）都对应设计依据（如客户规范、工艺计算结果）。 -
设备标注需包含 “运行 / 备用” 状态，管道标注需明确流向，避免跨专业理解偏差。 - 校验机制
：组织跨专业评审会，用 “红黄灯” 标记问题（红灯 = 逻辑冲突，黄灯 = 细节缺失），要求所有红灯问题闭环后再发布。 - 协同要求
：每周召开 1 次跨专业协调会，同步设计进展，解决设备与管道、仪表的接口冲突。
3. HAZOP 专用级（IFH）：聚焦 “风险逻辑 + 控制措施”
- 目标对齐
：明确服务于 HAZOP 分析，提前与安全专业确认 “需标注的风险点及控制措施”（如超压联锁、安全阀排放路径）。 - 数据管控：
-
补充完整的联锁逻辑标注（如 “FT-101 高报→XV-201 关闭”），确保 HAZOP 团队能识别潜在风险场景。 -
安全设施标注需关联 “防护工况”（如 “PSV-301：火灾工况，设定压力 1.5MPa”）。 - 校验机制
：HAZOP facilitator（主持人）提前审核 P&ID，确认 “所有工艺节点、风险场景相关组件无遗漏”，并组织工艺 + 安全工程师预演 HAZOP 逻辑。 - 协同要求
：将 HAZOP 预演发现的问题（如缺少超温保护）同步更新至 P&ID，确保风险控制措施落地。
4. 批准级（IFA）：聚焦 “方案锁定 + 数据完整”
- 目标对齐
：明确服务于客户批准，提前与客户确认 “审批所需的核心数据清单”（如设备详细规格、控制逻辑、安全设施参数）。 - 数据管控：
-
设备、管道、仪表数据 100% 关联正式数据表（如设备数据表编号、管道规格书编号），确保数据可追溯。 -
修订日志需详细记录 “变更内容 + 变更原因 + 审批人”（如 “新增备用泵 P-102：客户要求，审批人 XXX”）。 - 校验机制
：执行 “三审制”—— 工艺工程师自审、专业负责人复审、客户终审，所有审核意见需形成闭环记录。 - 协同要求
：提交客户前，组织一次全专业最终校验，确保跨专业数据一致（如管道材质与设备接口材质匹配）。
5. 设计级（IFD）：聚焦 “实操数据 + 供应商适配”
- 目标对齐
：明确服务于下游专业详细设计和供应商报价，提前与供应商确认 “需提供的定制化数据”（如阀门型号、仪表安装要求）。 - 数据管控：
-
补充施工设计所需细节（如管道支架间距、仪表安装方式），数据需精准至 “可直接用于采购 / 建模”（如法兰型号 PN16 RF、仪表插入深度 50mm）。 -
建立 “供应商数据对接表”，将供应商提供的设备接口、阀门尺寸等数据同步至 P&ID。 - 校验机制
：用 3D 配管模型校验 P&ID 管道走向、设备接口位置，确保无空间冲突；仪表专业校验控制回路信号路径合理性。 - 协同要求
：每月召开供应商协调会，解决 P&ID 数据与供应商产品规格的偏差（如阀门尺寸与管道管径不匹配）。
6. 施工级（IFC）：聚焦 “精准落地 + 现场适配”
- 目标对齐
：明确服务于现场施工，提前与施工团队确认 “需标注的施工细节”（如安装标高、操作空间、临时盲板位置）。 - 数据管控：
-
标注设备、阀门、仪表的精确安装坐标（如 X=10m，Y=5m，标高 3.5m），管道走向需匹配现场实际布局（如避开现有构筑物）。 -
补充施工注意事项（如 “管道焊接符合 ASME B31.3”“阀门需预留 30cm 操作空间”）。 - 校验机制
：组织 “P&ID 与现场勘查比对”，施工前由工艺 + 施工工程师共同核查关键数据（如设备基础尺寸、管道接口位置）；对复杂回路（如联锁逻辑）进行模拟测试。 - 协同要求
：设立现场技术支持小组，及时处理施工中发现的 P&ID 数据偏差（如管道走向与现场冲突），并同步更新 P&ID 版本。
三、通用保障措施（贯穿所有阶段）
1. 标准化先行：建立统一规则
-
制定《P&ID 编制标准》，明确符号规则（如设备 / 阀门 / 仪表图形符号）、编号体系（如设备编号 “T-XXX”、仪表编号 “FT-XXX”）、单位格式（如压力 psig、温度 °F），全项目统一执行。 -
制作 “P&ID 数据模板”，按阶段预设必填字段（如 IFE 阶段仅需 “设备名称 + 管径”，IFC 阶段需 “设备坐标 + 法兰型号”），避免数据缺失。
2. 数据追溯：确保来源可靠
-
所有 P&ID 数据需关联 “设计依据”（如工艺计算书、客户规范、供应商 datasheet），标注依据编号（如 “依据 HMB-001”“依据供应商 XXX 报价单”）。 -
建立 “P&ID 数据变更台账”，记录数据修改的原因、审批人、影响范围（如 “管道管径从 4” 改为 6”：依据水力计算书 CAL-005，审批人 XXX，影响设备接口尺寸”）。
3. 版本严控：避免混乱
-
按阶段明确版本命名规则（如 “IFE-Rev.A”“IFC-Rev.0”），版本更新需同步修订日志，确保 “谁修改、改了什么、为什么改” 可追溯。 -
采用集中存储平台（如 Bluebeam、SharePoint），设置权限管控（如工艺工程师可编辑、施工团队仅可查看），避免无序修改。
4. 合规性校验：符合行业 / 客户要求
-
每个阶段都需校验 P&ID 是否符合行业标准（如 ASME、NFPA）和客户特定规范（如客户的仪表编号规则、安全设施要求）。 -
关键阶段（如 IFA、IFC）邀请第三方或客户进行合规性审计，确保精度满足项目合规要求。
四、总结
确保 P&ID 各阶段精度的核心是 “让每个阶段的 P&ID 都‘服务于当前目标’”—— 通过 “目标对齐→标准化编制（建议使用SmartPlant PID）→跨专业校验→数据追溯→版本管控” 的闭环机制，既不超前过度设计，也不滞后缺失关键信息，同时通过实操工具（如检查清单、数据模板）降低人为误差。
P&ID 不同阶段精度要求检查表（全阶段通用版）
该检查表基于 P&ID 六阶段（IFE/IFR/IFH/IFA/IFD/IFC）精度目标，整合行业规范（如 ASME、客户标准）及实操验证要求，涵盖 “基础规范、设备 / 管道 / 仪表标注、安全设施、文档管控” 核心维度，附检查方法与结果记录栏，可直接用于阶段验收。
一、估算级（IFE：Issued for Estimate）—— 范围定义阶段
核心目标：支撑成本估算，明确范围边界，仅含 “量级级” 关键信息检查人员：工艺工程师 检查工具：项目标识手册、工艺规格书、成本估算模板
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、评审级（IFR：Issued for Review）—— 范围开发初期
核心目标：确保工艺逻辑完整，无跨专业冲突，含 “框架级” 数据检查人员：工艺工程师 + 管道 / 机械 / 仪表工程师检查工具：跨专业评审表、3D 初步模型、工艺计算书
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三、HAZOP 专用级（IFH：Issued for HAZOP）—— 范围开发中期
核心目标：覆盖风险控制逻辑，支撑 HAZOP 分析，含 “逻辑级” 安全数据检查人员：工艺工程师 + HAZOP 主持人 + 安全工程师检查工具：HAZOP 分析表、风险控制措施清单、工艺安全分析报告
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、批准级（IFA：Issued for Approval）—— 范围开发后期
核心目标：设计方案 100% 锁定，获客户审批，含 “确认级” 完整数据检查人员：工艺工程师 + 客户代表 + 各专业负责人检查工具：客户审批表、最终数据表、合规性审计报告
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
五、设计级（IFD：Issued for Design）—— 详细设计阶段
核心目标：支撑专业设计与供应商报价，含 “实操级” 精准数据检查人员：工艺工程师 + 供应商 + 配管 / 电气工程师检查工具：供应商 datasheet、3D 详细模型、仪表安装手册
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
六、施工级（IFC：Issued for Construction）—— 施工阶段
核心目标：直接指导现场施工，含 “落地级” 现场数据检查人员：工艺工程师 + 施工团队 + 现场技术支持检查工具：现场勘查表、施工规范、便携式测量工具（如激光测距仪）
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
检查表使用说明
- 工具准备
：各阶段检查前需准备对应工具（如项目标准手册、供应商 datasheet、测量工具），参考摘要 4 “检查工具清单”（空白表、不合格记录单、测量仪器等）。 - 异常处理
：检查中发现不合格项（如数据冲突、遗漏），需立即标注 “×”，详细描述问题（如 “P-101 喷嘴尺寸未标注”），参考摘要 5 “异常处理流程”—— 暂停该阶段推进，隔离问题文档，通知相关专业（如机械 / 仪表）闭环后重新检查。 - 结果存档
：每个阶段检查完成后，需将 “结果记录” 栏扫描存档，关联对应 P&ID 版本，作为项目验收依据（如客户审批、施工交底）。
可根据项目具体规模（如小型项目可简化 IFH/IFA 阶段检查）调整检查项，重点保留 “阶段核心精度 + 安全合规” 相关内容。
