乙烯装置核心设备：裂解气压缩机（CGC）

裂解气压缩机（CGC）是乙烯装置的“心脏设备”——在百万吨级乙烯装置中，其处理量可达30万 ~ 60万立方米/小时（标准状态），出口压力通常升至3.5 ~ 4.5MPa，占装置总能耗的15% ~ 20%，是处理流量最大、能耗最高的旋转设备之一。其核心作用是将裂解炉排出的高温复杂裂解气“逐级升压+级间净化”，脱除重液与水分、防控结垢与喘振风险，为下游深冷分离单元提供合格压力、洁净的原料气，是乙烯、丙烯等高价值产品生产的关键前置环节。

一、CGC核心技术解析

（一）基本定位与典型规格

• ‌处理对象：裂解炉产出的热裂解气（组分含H₂、C1 ~ C8烃类、蒸汽、少量CO₂/S等，入口温度80 ~ 120℃，入口压力0.1 ~ 0.15MPa）。
• ‌核心指标：总压缩比30 ~ 40（从入口0.1MPa升至出口3.5 ~ 4.5MPa），单级压缩比1.5 ~ 2.5（避免单级压缩温度过高）；典型采用3-4级分级压缩模式，适配工业实际工艺需求。
• ‌驱动方式：几乎全部采用高压蒸汽透平驱动（蒸汽参数：10 ~ 12MPa、530 ~ 560℃），单台透平功率可达10000 ~ 18000kW（百万吨乙烯装置）。

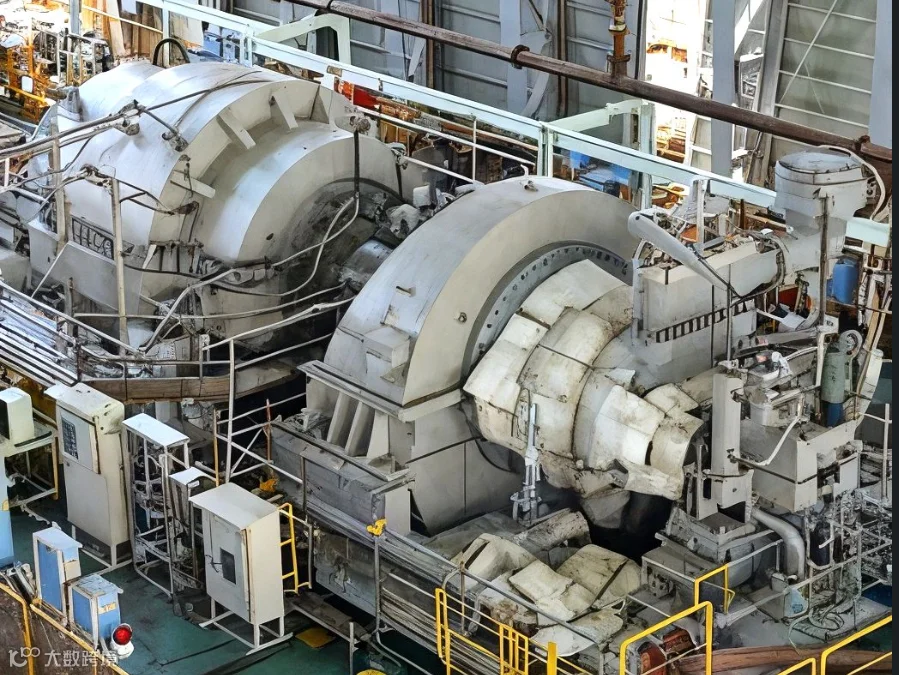

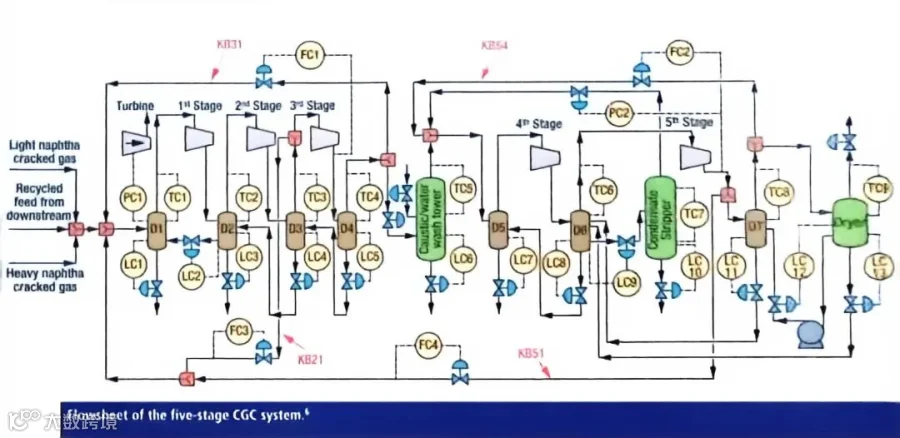

（二）多级压缩工艺流程

CGC通过“压缩→级间冷却→分液”的循环实现升压与净化，典型为3-4级流程（工业主流配置，如意大利新比隆GB-201压缩机为两缸四段结构），细节如下：

1. ‌入口环节：裂解炉出口的热裂解气（80 ~ 120℃、0.1MPa）经裂解气总管（含过滤器）进入第一级入口，避免大颗粒杂质进入压缩机。
2. ‌第1级：大流量初压+粗净化
• 压缩：采用双流式叶轮（适配大流量），将气体压力升至0.25 ~ 0.35MPa，温度升至150 ~ 200℃（压缩放热）。
• 级间冷却：进入管壳式冷却器，用循环水将气体冷却至40 ~ 50℃（使重烃、蒸汽冷凝）。
• 分液：进入卧式分液罐，脱除重质凝液（C5+烃类）与冷凝水，液相送凝液汽提单元回收轻烃，气相进入第2级；同时通过内置过滤器同步分离固体杂质。
3. ‌第2 ~ 3/4级：逐级升压+精细脱液：每级重复“压缩→冷却→分液”循环，压力每级升至前一级的1.5 ~ 2.5倍（如第2级出口0.6 ~ 0.8MPa，末级出口3.5 ~ 4.5MPa）；压缩后温度升至140 ~ 180℃，冷却后回落至40 ~ 50℃；分液量逐步减少，后期主要脱除微量水与轻凝液（C3 ~ C4）。
4. ‌末级：终压调节+功能拓展：最终将气体升压至3.5 ~ 4.5MPa（匹配乙烯精馏塔压力）；部分装置末级会接入丙烯制冷系统（充当热泵，回收压缩热），或处理脱甲烷塔回流气，优化热量利用。
5. ‌级间注水工艺（结垢防控）：在第1 ~ 2级入口/级间注入除氧水（注水量为裂解气流量的0.5% ~ 1%），冲洗叶轮表面防沉积、降低压缩温度抑制二烯烃聚合。（注：级间注水是裂解气压缩机防结垢的常见工艺，在行业实践中广泛应用）

（三）关键组件与技术细节

1. ‌离心叶轮：前几级用双流式闭式叶轮（大流量、高效率），后几级用单流式闭式叶轮（适配小流量、高压力）；材质为铬钼钢（3Cr1Mo）或不锈钢（304），耐温耐蚀抗冲蚀。
2. ‌压缩机缸体：大型CGC多采用两缸或三缸结构（如四段压缩机对应两缸配置），缸体为水平剖分缸（方便检修），材质为铸钢（WCB）；轴端采用干气密封（减少泄漏，适配高压工况）。
3. ‌级间冷却器：管壳式换热器，管束材质为碳钢（前几级）或不锈钢（后几级）；低流速设计，避免凝液冲刷，设排液口防积液。

（四）核心运行挑战与应对措施

1. 结垢问题（最频发故障）

• ‌结垢机制：裂解气中丁二烯等二烯烃高温聚合，重烃冷却后冷凝，共同沉积在叶轮/流道表面。
• ‌危害：叶轮动平衡破坏（振动超标）、流道缩小（流量下降）、效率降低（每结垢1mm，效率下降3% ~ 5%）。
• ‌应对：在线水洗（每2 ~ 4周一次，高压水冲洗）；离线检修（每2 ~ 3年停车，机械/化学清洗）；级间注水防控。

2. 喘振风险（最危险工况）

• ‌喘振原理：流量低于喘振流量时，叶轮出口压力低于下游管路压力，气体发生“倒流→再压缩→再倒流”震荡，产生强烈机械冲击。
• ‌危害：叶轮变形、轴承损坏、干气密封失效，严重时转子断裂，触发全厂停车。
• ‌应对：配备流量-压力联锁防喘振系统，流量接近喘振线时自动打开回流阀；实时监测级间压差、轴振动，超限时报警联锁。

3. 腐蚀问题

• ‌腐蚀源：裂解气中H₂S、CO₂与水形成酸性介质，腐蚀叶轮与缸体。
• ‌应对：关键部位采用不锈钢材质，或喷涂碳化钨等耐蚀涂层。

（五）日常运行与维护要点

• ‌运行监控：重点监测轴振动（≤25μm）、轴瓦温度（≤90℃）、级间压力/温度、注水量；跟踪压缩效率，效率下降10%以上需在线水洗。
• ‌维护周期：每周检查注水管线、分液罐液位；每3个月校验防喘振阀、清理冷却器；每2 ~ 3年停车检修，更换密封、检查叶轮磨损。

二、国内外核心厂商及业绩案例

（一）国际厂商及其核心业绩

国际厂商长期垄断高端CGC市场，技术成熟、业绩丰富，核心企业包括埃利奥特、三菱重工、西门子能源等。

1. 埃利奥特（Ebara Elliott）：全球乙烯压缩机龙头

• ‌市场地位：全球近50%的乙烯产能使用其设备，40%以上百万吨级乙烯装置采用其产品，累计安装700+台压缩机。
• ‌代表性项目：
• 沙特SEPC：100万吨乙烷裂解工厂，提供全套压缩机组，实现高可靠性、高效率运行。
• 荷兰壳牌Moerdijk：欧洲最大乙烯装置之一，采用多级离心压缩技术，保障低能耗、长周期稳定运行。
• 美国休斯顿PDH工厂：全球最大丙烯装置（年产45万吨），安装当时最大单体离心压缩机，单轴功率达40MW，开创行业新标准。

2. 三菱重工（Mitsubishi Heavy Industries）：高端技术领导者

• ‌市场份额：乙烯装置领域占全球约50%市场份额，石化和炼油领域占25%，产品远销60+国家。
• ‌核心业绩：
• 中国独山子石化：100万吨/年乙烯项目，提供裂解气压缩机，高效稳定运行超10年，维护成本降低30%。
• 沙特阿美：多个大型乙烯项目，采用高压比、高效率多段压缩技术，能耗比行业平均水平低12%。
• 中国福建古雷：与沈鼓集团合作，为150万吨/年乙烯项目提供部分高端组件，共同打造“中沙标准”。

3. 西门子能源（Siemens Energy）：创新型透平机械供应商

• ‌技术优势：自1948年发明整体齿轮压缩机以来，全球安装2200+台，流量范围达100万m³/h，单机效率高达98%。
• ‌经典案例：
• 镇海炼化：百万吨级乙烯项目，压缩机采用多缸多段结构，出口压力达3.65MPa，脱除99%重烃和水分，能耗降低20%。
• 澳大利亚APLNG：提供10套压缩机组（含2台压缩机+蒸汽轮机/套），用于30年煤层气开发，展现超长寿命和低维护特性。

4. 其他国际知名厂商

（二）国内厂商突破与业绩

国内厂商通过自主研发与技术引进，逐步打破国际垄断，沈鼓集团、杭汽轮等企业已实现百万吨级CGC国产化，核心部件自给率大幅提升。

1. 沈鼓集团：中国CGC技术“破局者”

• ‌里程碑突破：
• 2011年：自主研发的首台百万吨级乙烯压缩机试车成功，打破美日德50年技术垄断，使中国成为全球第四个掌握此技术的国家。
• 2024年：为中沙古雷150万吨/年乙烯项目（最大负荷180万吨）提供裂解气压缩机，该项目预计2026年建成投用，是“一带一路”倡议与沙特“2030愿景”深度对接的重要实践，创全球最大规模乙烯装置配套压缩机纪录，被誉为“中国心”。
• 先后完成100万吨级、120万吨级、140万吨级和150万吨级机组的研发，实现从24万吨到180万吨产能等级的全覆盖。
• ‌核心业绩：
• 中石化武汉80万吨项目：2013年首次实现百万吨级“三机”总成套，设备国产化率95%，年创效527万元。
• 中海油惠州120万吨项目：2018年投产，压缩机振动控制在18μm以内，优于行业标准。
• 广东石化120万吨项目：2025年产量突破140万吨，创国内国产化乙烯装置运行纪录，压缩机为“国内最大功率蒸汽裂解装置用压缩机”。
• 天津南港乙烯项目（2024年）：实现97%国产化率，标志着我国高端装备制造领域的重大突破。
• 国内项目：已应用于12个以上百万吨级乙烯项目，市场占有率显著提升，截至2011年累计创造经济效益超50亿元。
• 国际市场：中东地区已获3个新增订单，产品可靠性获国际认可，为“一带一路”沿线项目提供“中国方案”。

2. 杭汽轮（杭州汽轮机股份）：透平与压缩机协同龙头

• ‌技术路线：与西门子合作，引进吸收先进技术，国产化率超90%，成为国内工业汽轮机龙头。
• ‌关键项目：
• 三江化工：烯烃综合利用项目，提供CGC驱动汽轮机（型号EHNK71/80/130），与艾里奥特压缩机完美匹配，实现低能耗、高稳定性运行。
• 中海油海南炼化：100万吨乙烯项目，提供蒸汽轮机+压缩机组集成解决方案，热效率提升5.2%。

3. 其他国内厂商与产业链配套

三、国内外技术对比与国产化进程

（一）技术差距演变

• ‌2000年前：国际巨头垄断，国内CGC 100%依赖进口，单台价格高达2-3亿元，维护成本昂贵。
• ‌2011年后：沈鼓技术突破，国内厂商加速追赶，关键技术差距从15年缩短至5年；2010年左右，沈鼓百万吨级乙烯压缩机成功应用，推动乙烯装置国产化率从42%提升至78%。
• ‌2024年现状：
• 性能参数：沈鼓CGC已达国际同类产品先进水平，采用多缸多段叶轮结构，压缩比30-40，高效叶轮气动效率超85%，与埃利奥特、三菱产品差距<3%。
• 可靠性：国内机组大修周期从1年延长至3-4年，与国际先进水平持平。
• 国产化率：2024年天津南港乙烯项目已实现97%国产化率，核心部件（叶轮、轴系）国产化率95%，仅高端轴承、控制系统部分依赖进口。

（二）典型项目对比分析（中沙古雷150万吨/年乙烯项目）

该项目为沈鼓CGC与国际厂商产品的直接对标案例，核心优势如下：

• ‌技术特点：采用多缸多段压缩，级间注水防结垢，末段与丙烯制冷系统集成，能量回收效率提升15%。
• ‌性能优势：满负荷工况下能耗与国际同类产品相当，高效叶轮气动效率超85%，适配项目150万吨年产能、180万吨最大负荷需求。
• ‌成本优势：设备总造价较进口方案降低30%，维护周期延长至4年，全生命周期成本降低40%。

四、CGC技术发展趋势

1. ‌智能化升级：
• 沈鼓推出预测性维护系统，通过多参数监测提前6个月预警故障，避免非计划停机。
• 西门子开发数字孪生压缩机，实时模拟运行状态，优化操作参数，能耗再降5%。
2. ‌绿色低碳转型：
• 三菱开发多级压缩热回收系统，将压缩热用于下游分离单元，综合能效提升12%，年减少CO₂排放2.2万吨。
• 沈鼓研发无油压缩技术（电磁轴承），消除润滑油污染风险，同时降低能耗7%，已在多个项目成功应用。

五、总结

裂解气压缩机（CGC）作为乙烯装置的“心脏”，已实现从“完全依赖进口”到“自主可控”的历史性跨越。沈鼓集团等国内厂商通过技术创新，在大型CGC领域打破国际垄断，先后攻克100万吨级至180万吨级机组技术，产品性能达国际先进水平，2024年天津南港项目更是实现97%国产化率，标志着我国高端装备制造的重大突破；国际厂商则凭借技术积累和品牌优势，仍占据高端市场一席之地。未来，随着国产化率进一步提升、智能化与绿色化技术加速落地，中国CGC设备将在全球市场占据更重要地位，为能源化工行业高质量发展提供强有力支撑。

参考文献

[1] 中华人民共和国国家标准. GB/T 10479–2009 离心压缩机[S]. 北京: 中国标准出版社, 2009.
[2] 中华人民共和国石油化工行业标准. SH/T 3143–2012 石油化工离心式压缩机施工及验收规范[S]. 北京: 中国石化出版社, 2012.
[3] American Petroleum Institute. API Standard 617: Axial and Centrifugal Compressors and Expander-compressors for Petroleum, Chemical, and Gas Industry Services[S]. 9th ed. Washington, DC: API Publishing Services, 2022.
[4] 王为民, 李建伟, 张宏. 乙烯装置压缩机组技术与应用[M]. 北京: 中国石化出版社, 2015.
[5] 张洪信, 刘军. 离心压缩机设计与运行维护[M]. 北京: 化学工业出版社, 2018.
[6] 李艳, 赵亮, 王强. 百万吨级乙烯裂解气压缩机国产化技术突破[J]. 乙烯工业, 2012, 24(2): 1–6.
[7] 陈勇, 孙伟. 裂解气压缩机结垢防控技术研究与应用[J]. 石油机械, 2016, 44(8): 89–93.
[8] 刘振宇, 周健. 大型离心压缩机喘振控制策略优化[J]. 流体机械, 2019, 47(5): 45–49.
[9] 沈阳鼓风机集团股份有限公司. 百万吨级乙烯裂解气压缩机技术白皮书[R]. 沈阳: 沈鼓集团技术中心, 2024.
[10] Elliott Company. Ethylene Compression Solutions: Global Project Portfolio 2023[R]. Philadelphia: Elliott Technical Publications, 2023.
[11] Mitsubishi Heavy Industries, Ltd. Centrifugal Compressor Technology in Petrochemical Applications: Case Studies from Saudi Aramco and China[R]. Tokyo: MHI Energy Systems Division, 2023.
[12] Siemens Energy AG. Digital Twin and Predictive Maintenance for Large-Scale Process Compressors: Technical White Paper[R]. Munich: Siemens Energy Compressors Division, 2024.
[13] 中国石油和化学工业联合会. 中国乙烯装备国产化发展报告（2024）[R]. 北京: 中国石化联合会装备工作委员会, 2024.
[14] 工业和信息化部. 首台（套）重大技术装备推广应用指导目录（2024年版）[Z]. 北京: 中华人民共和国工业和信息化部, 2024.
[15] Nuovo Pignone (Baker Hughes). GB-201 Cracked Gas Compressor Technical Datasheet and Application Guide.
