点击上方蓝字关注我
聚酰胺（PA）流动性改质剂说明书
型号：AMI-02；品名：hyperbranched polyamide；外观：白色粉状
01
AMI-02介绍
AMI-02是一种具有超支化酰胺类化合物，具有热稳定性高，低挥发性，丰富的端基，端基活性强，与聚酰胺(PA)相容性极佳等特点。本产品有助于在增强增韧聚酰胺（尼龙）复合材料加工过程的润滑、分散、偶联和相容性，明显提高和改善增强增韧聚酰胺（尼龙）复合材料的流动性、加工性能和表观性能，尤其是会大幅度提高聚酰胺材料的流动性，提高注塑材料的加工性能和品质,过量会影响聚酰胺材料的力学性能。
02
AMI-02性能指标
表1：AMI-02主要性能指标
测试项目 |
单位 |
技术指标 |
测试方法 |
灰分 |
%≤ |
1 |
燃烧法 |
羟值 |
mgKOH/g |
≤10 |
滴定法 |
主熔点 |
℃ |
155±5 |
DSC法 |
颜色 |
- |
白色 |
目测 |
03
AMI-02应用领域
AMI-02广泛适用于：
1.聚酰胺PA（PA6、PA66等）及其复合材料的造粒和制品生产，例如PA66捆扎带料，玻璃纤维增强尼龙材料，阻燃尼龙材料，增韧尼龙材料，耐寒尼龙材料等；
2.用于聚酰胺材料的流动性母料，制备出高流动性聚酰胺材料；
3.可作为“防玻纤外露剂”使用，提高玻璃纤维增强材料的外观质量；
4.可用在粉末涂料、油漆，热固性材料等领域，起到流平剂、分散剂、润滑剂、固化促进剂和脱模剂的作用；
5.替代常规的脱模剂、润滑剂领域。
04
AMI-02特点
1.增加高玻璃纤维改性聚酰胺配方的加工性：加工性更稳定，大幅度降低能耗和机器 加工时所产生的压力(图1);
2.更好的熔体流动性（图2）;
3.易于添加和分散（图3和图4）;
4.不迁移和不析出;
5.在模具注塑时：缩短成型周期、降低能耗、适用于更复杂的形状和薄制件模具（图5）;
6.合适的量对物理性能负面影响不大。
图1 AMI-02用量对加工性的影响

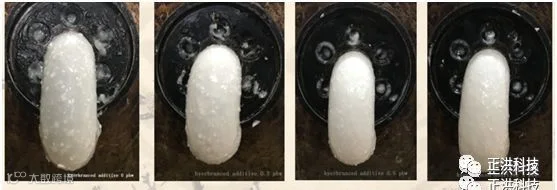

图3 AMI-02对复合材料表观性能的影响

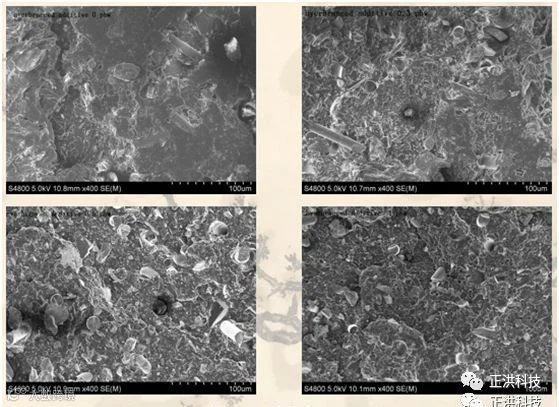

图4 AMI-02对复合材料冲击断面的影响
图5 使用AMI-02前后的PA料在模具中的螺旋线流动长度照片
05
AMI-02应用实例
表2：AMI-02应用实例
原料 |
A |
B |
C |
|
PA66（神马） |
66.4% |
66.4% |
66.4% |
|
尼龙增韧剂 |
3 |
3 |
3 |
|
168+1098 |
0.3% |
0.3% |
0.3% |
|
EBS |
0.6% |
- |
- |
|
AMI-03 |
- |
0.6% |
- |
|
流动改性剂C（市售） |
- |
- |
0.6% |
|
短GF |
30% |
30% |
30% |
|
项 目 |
测试标准 |
A |
B |
C |
拉伸强度，MPa |
GB/T 1040-06 |
143 |
153 |
145 |
断裂伸长率，% |
GB/T 1040-06 |
4.6 |
4.7 |
4.5 |
弯曲强度，MPa |
GB/T 9314-00 |
181 |
203 |
200 |
弯曲模量，Mpa |
GB/T 9314-00 |
6726 |
7300 |
7053 |
Charp冲击强度（缺口），KJ/m2 |
GB/T 1043.1-08 |
11.3 |
10.3 |
10.7 |
MI (275℃/2.16kg) |
GB/T 3682-00 |
28.5 |
52.1 |
34.2 |
灰分 |
GB/T 9345.1-08 |
30 |
29.5 |
30 |
螺旋流长，cm |
72 |
110 |
90 |
|
06
AMI-02建议用量
1.高分子复合材料领域，建议用量为0.3-0.5%。
2.母料领域，建议根据实际情况确定。
3.其他领域，建议与本公司技术服务人员沟通后决定。
07
AMI-02质量规格及贮运条件
外包装为纸塑复合袋或塑料包装袋，内包装袋为塑料袋，净重25KG/袋。
常温、干燥条件下储运，贮运过程中谨防日晒、雨淋和受潮。
申请样品联系方式：张先生：13926851222(微信同号）
扫描二维码
获取更多精彩
正洪科技
