索塔
索塔是悬索桥和斜拉桥中⽀撑桥梁主缆或斜拉索的关键结构 ，是桥梁的核心承重构件之—。索塔的主要功能是承载桥梁缆索的重量 ，并将来自桥面 、车辆和其他荷载的力通过主缆或斜拉索传递到桥墩和基础上。因此，索塔在桥梁的稳定性和结构完整性中起着至关重要的作用。
1、索塔的功能
⽀撑缆索：在悬索桥中，主缆从桥⾯—端穿过索塔并跨越整个桥梁，再固定到桥梁两端的锚碇上；在斜拉桥中，斜拉索从桥塔顶端连接桥面。索塔⽀撑这些缆索，并将桥梁荷载通过缆索传递给桥墩。
承载荷载：索塔承受来自缆索的垂直拉力和水平分力，并将这些力传递给桥墩和地基。索塔设计时必须考虑这些复杂的力作用 ，因此通常具有非常坚固的结构。
稳定桥梁结构：索塔不仅支撑缆索，还通过提供高耸的结构，使桥梁具备较强的横向和纵向稳定性 ，特别是在风、地震等外部环境作用下，索塔起到⽀撑和保持桥梁稳定的作用。
美观和标志性：现代桥梁索塔不仅具有结构功能，还常常成为桥梁的标志性建筑元素。索塔的高度和设计风格通常在桥梁的美学和城市景观中占有重要地位。
2、索塔的结构形式
索塔的结构形式会根据桥梁类型和设计需求有所不同，常见的形式有：

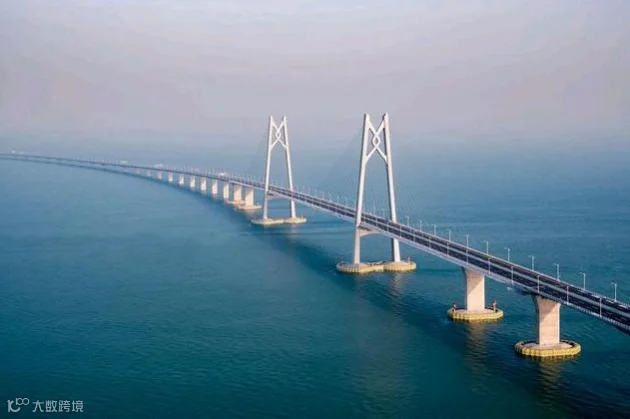

A字形索塔：索塔呈“A”字形结构，两侧塔柱向上逐渐靠拢，顶端有⽀撑缆索的鞍座。这种结构在悬索桥中较为常见，如中国的港珠澳大桥。

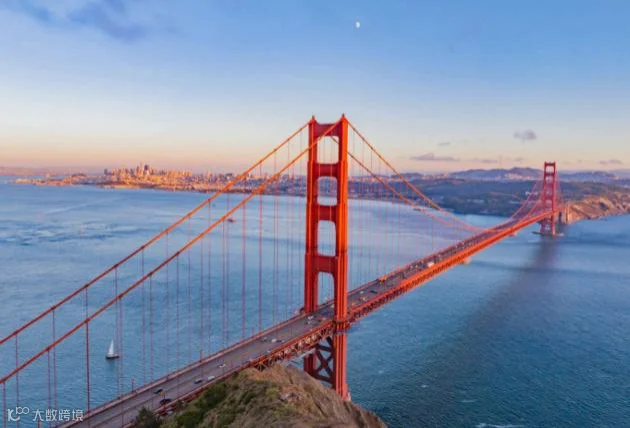

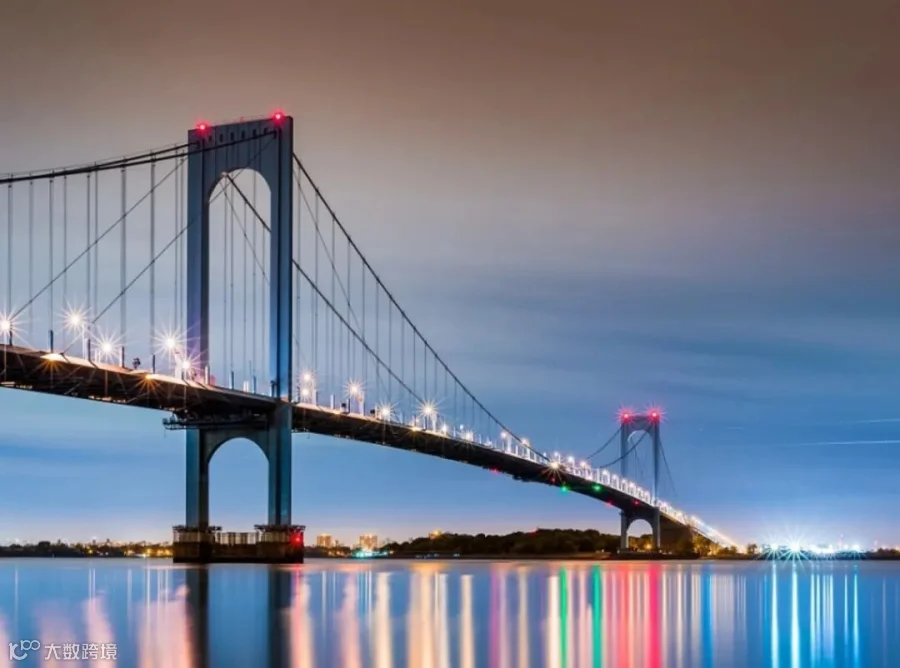

H字形索塔：索塔呈“H”形结构，由两根垂直塔柱和水平横梁构成。这种设计比较简单且常用于悬索桥和斜拉桥，如金门大桥。H形索塔能有效分散缆索的拉力。

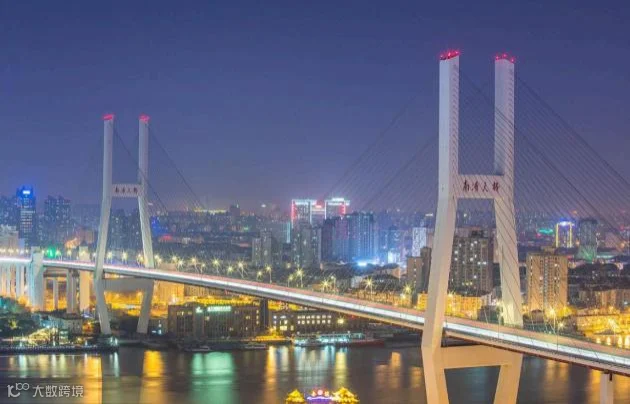

单塔：单塔结构多见于—些斜拉桥中，索塔位于桥梁中央，—根或两根塔柱⽀撑缆索。如上海的南浦大桥，单塔可以减少桥梁占地⾯积并提升美观性。

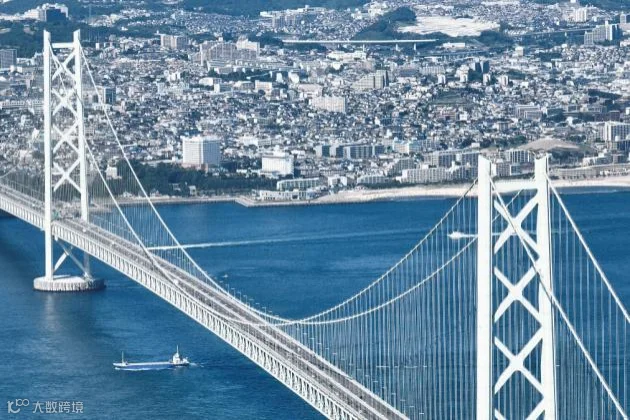

双塔结构：许多大型悬索桥和斜拉桥采用双塔设计，如明石海峡⼤桥，塔柱分布在桥梁的两端，形成强大的支撑体系。
3、索塔的材料
索塔通常由以下几种材料建造，具体材料的选择取决于桥梁的规模、设计风格和施工环境：
钢结构：钢材具有很⾼的强度和延展性，因此常用于⼤型桥梁的索塔。钢索塔适合长跨度桥梁，如悬索桥中的主塔。
混凝⼟结构：混凝⼟具有极佳的抗压性能和耐久性，因此许多桥梁的索塔采⽤钢筋混凝土建造 ，尤其是用于斜拉桥。
组合结构：现代桥梁有时会使用钢和混凝⼟的组合结构，以平衡强度、重量和成本。例如，塔的底部采⽤混凝土，而顶部使用钢材。
4、索塔的设计考虑因素
索塔的设计需要考虑多种复杂的因素，以确保桥梁的安全性和功能性：
风荷载和地震作⽤：索塔作为⾼耸的结构，风荷载和地震作⽤对其影响很大，因此设计时必须进行精确的风⼯程和抗震分析。
力学特性：索塔不仅承受缆索的拉力，还要传递桥面荷载，因此需要对力的分布进行详细的分析，以确保结构的稳定性。
材料选择和施⼯技术：材料的强度、耐久性和施工难度也是设计时的重要考虑因素。钢结构塔柱虽然强度高，但施工复杂，而混凝土结构则具有良好的耐久性和成本效益。
5、索塔的施工
索塔施工通常是桥梁建设中的重要步骤，施工技术和工艺直接影响桥梁的最终质量。常见的施工方法包括：
滑模施工：用于混凝土索塔，通过模板滑升的方式逐层浇筑。
整体预制和吊装：用于钢结构索塔，将预制的钢塔段运输到现场进行拼装和吊装。
索塔是桥梁结构中不可或缺的⽀撑构件，承担着重要的荷载传递功能，同时也是桥梁设计中的 标志性结构。通过精密的力学分析、材料选择和施工技术，索塔为大跨度桥梁提供了必要的强度和稳定性，并赋予桥梁独特的美学价值。
