英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。一英寸等于8分，1/4 英寸就是2分，如此类推。
一、严格地说，UN、UNR、UNC、UNF、UNS以及UNEF是螺纹系列的规定代号，而不是某些英文词组的缩写：
统一螺纹：Unified Screw Threads( 由英国(United Kingdom)、加拿大(Canada)和美国(United States)於948年共同制定；
UN：外螺纹设计牙型根部可平可圆(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the 0.25p flat width of the Basic Profile is optional.)
UNR：外螺纹设计牙型根部必须为圆弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of 0.625 H.)
UNC：粗牙系列(Coarse-Thread Series)；
UNF：细牙系列(Fine-Thread Series)；
UNEF：超细牙系列(Extra-Fine-Thread Series)；
UNS：特殊螺距系列(Selected Combinations和 Other Threads of Special Diameters, Pitches, and Lengths of Engagement)；
另外还有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列举。详情可以查阅下面表格，表格来自百度百科，如有错误，请留言指出。
国外常用英制螺纹的代号名称和标准号 |
|||
标记代号 |
名 称 |
国别及标准号 |
备注 |
B.S.W. |
标准惠氏粗牙系列，一般用途圆柱螺纹 |
英国标准BS 84 |
牙型角为55°的英制螺纹 |
B.S.F. |
标准惠氏细牙系列，一般用途圆柱螺纹 |
||
Whit.S |
附加的惠氏可选择系列，一般用途圆柱螺纹 |
||
Whit |
惠氏牙型的非标准螺纹 |
||
UN |
恒定螺距系列的统一螺纹 |
美国标准ANSI B1.1 |
牙型角为60°的英制螺纹，具有标准牙型（牙底是平的或随意倒圆的）的内、外螺纹 |
UNC |
粗牙系列的统一螺纹 |
||
UNF |
细牙系列的统一螺纹 |
||
UNEF |
超细牙系列的统一螺纹 |
||
UNS① |
特殊系列的统一螺纹 |
||
UNR |
圆弧牙底恒定螺距系列的统一螺纹 |
牙型角为60°的英制螺纹，具有圆弧牙底的UNR、UNRC、UNRF、UNREF、UNRS 只用于外螺纹而没有内螺纹 |
|
UNRC |
圆弧牙底粗牙系列统一螺纹 |
||
UNRF |
圆弧牙底细牙系列统一螺纹 |
||
UNREF |
圆弧牙底超细牙系列统一螺纹 |
||
UNRS |
圆弧牙底特殊系列统一螺纹 |
||
NPT② |
一般用于管螺纹 |
美国标准ANSI B1.20.1 |
牙型角为60°的英制管螺纹 |
NPSC |
管接头用直管螺纹 |
||
NPTR |
导杆连接用锥管螺纹 |
||
NPSM |
机械连接用直管螺纹 |
||
NPSL |
锁紧螺母用直管螺纹 |
||
NPSH |
软管连接用直管螺纹 |
||
NPTF |
干密封标准型锥管螺纹 |
美国标准ANSI B1.20.3 |
Ⅰ型 |
PTF-SAE SHORT |
干密封短型锥管螺纹 |
Ⅱ型 |
|
NPSF |
干密封标准型燃油用直管内螺纹 |
Ⅲ型 |
|
NPS1 |
干密封标准型一般用直管内螺纹 |
Ⅳ型 |
|
ACME③ |
一般用途的梯形螺纹 |
美国标准ANSI B1.5 |
牙型角为29°的英制传动螺纹 |
①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。②我国的60°圆锥管螺纹GB/T12716-1991与之等效。③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹，其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同。 |
|||
ANSI B1.1 螺距对照表 |
|||||
公称直径（英寸〖毫米〗） |
粗牙螺距（UNC） |
细牙螺距（UNF） |
超细牙螺距（UNEF） |
钻孔直径（粗牙） |
钻孔直径（细牙） |
#0 0.060 〖1.524〗 |
80 |
1.2 |
|||
#1 0.073 〖1.854〗 |
64 |
72 |
1.5 |
1.5 |
|
#2 0.086 〖2.184〗 |
56 |
64 |
1.8 |
1.8 |
|
#3 0.099 〖2.515〗 |
48 |
56 |
2.0 |
2.1 |
|
#4 0.112 〖2.845〗 |
40 |
48 |
2.3 |
2.4 |
|
#5 0.125 〖3.175〗 |
40 |
44 |
2.5 |
2.6 |
|
#6 0.138 〖3.505〗 |
32 |
40 |
2.7 |
2.9 |
|
#8 0.164 〖4.166〗 |
32 |
36 |
3.4 |
3.5 |
|
#10 0.190 〖4.826〗 |
24 |
32 |
3.7 |
4.0 |
|
#12 0.216 〖5.486〗 |
24 |
28 |
32 |
4.5 |
4.6 |
1/4〖6.35〗 |
20 |
28 |
32 |
5.1 |
5.4 |
5/16〖7.938〗 |
18 |
24 |
32 |
6.5 |
6.9 |
3/8〖9.525〗 |
16 |
24 |
32 |
8.0 |
8.4 |
7/16〖11.113〗 |
14 |
20 |
28 |
9.3 |
10.0 |
1/2〖12.7〗 |
13 |
20 |
28 |
10.7 |
11.5 |
9/16〖14.288〗 |
12 |
18 |
24 |
12.3 |
13.1 |
5/8〖15.875〗 |
11 |
18 |
24 |
13.5 |
14.7 |
3/4〖19.05〗 |
10 |
16 |
20 |
16.7 |
17.5 |
7/8〖22.225〗 |
9 |
14 |
20 |
19.4 |
20.6 |
1〖25.4〗 |
8 |
12 |
20 |
22.2 |
23.4 |
螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距=25.4/11=2.309mm。
表中螺距单位为每英寸牙数。钻孔直径为攻丝推荐钻孔尺寸，单位为毫米。

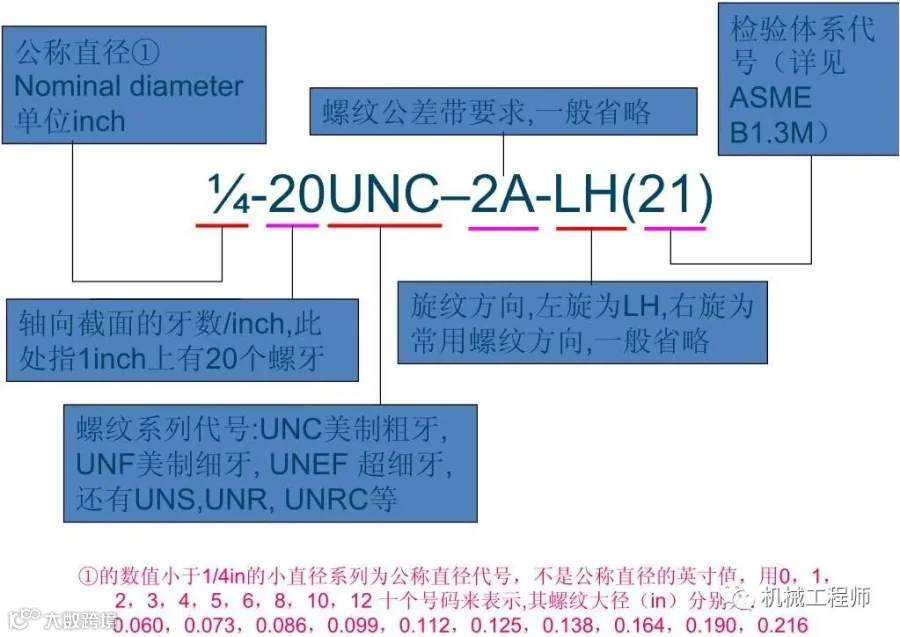

二、标注方法:
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数 系列代号—精度等级
示例：粗牙系列 3/8—16 UNC—2A
细牙系列 3/8—24 UNF—2A
特细牙系列 3/8—32 UNFF—2A
定螺距系列 3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
三、螺纹配合等级：
螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：
1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50％，比3A级大75％，对内螺纹来说，2B级公差比2A公差大30％。1B级比2B级大50％，比3B级大75％。
