技术 | 软泡生产中的常见问题和解决方法

一、在实际发泡生产中遇到的额事故与问题是多样的，每个事故的生产都是由多方面因素造成的。在复杂因素造成的事故分析中，一般很难列出所有影响因素及真正起作用的主要因素。下面汇总了经常遇到的一些事故及原因。

二、

1、闭孔率高

(1)聚醚多元醇:环氧乙烷比例高、活性高、多发生在更换不同活性的聚醚多元醇;

(2)工艺配方:辛酸亚锡用量多,异氰酸酯活性高,交联度大,交联速度快,过多的胺和物理发泡剂造成泡沫内压低,泡沫弹性大时不能开孔,TDI指数过大时也会导致闭孔率高.

 2、收缩(凝胶速度大于发泡速度)
(1)闭孔率高,冷却时收缩;
(2)工艺条件:气温低,料温低;
(3)工艺配方:硅油过量,物理发泡剂过量,TDI指数过低.

 3、内裂 (1)工艺条件:气温低,反应中心温度高;
(2)工艺配方:TDI指数低,锡多,早期发泡强度高;
(3)硅油活性高,用量少.

4、顶裂(发气凝胶速度不平衡)
(1)工艺条件:气温低,料温低;
(2)工艺配方:催化剂用量不足,胺用量少,硅油质量不好.

 5、底角裂(胺用量过多,发泡速度太快)
表面大孔:物理发泡剂量过大,硅油和催化剂质量差.

6、泡沫低温性能差 聚醚多元醇内在质量差,在同羟基值,官能度低,不饱和度大,同样锡用量时,TDI指数低.

7、通气性差

(1)气候条件:气温低 (2)原料:聚醚多元醇高,硅油活性高;
(3)工艺配方:锡多,或锡用量相同时水与胺含量少,TDI指数高.

 8、反弹性差

(1)原料:聚醚多元醇活性高,相对分子质量小,硅油活性高;
(2)工艺配方:硅油量大,锡量多,在相同锡用量时水多,TDI指数高

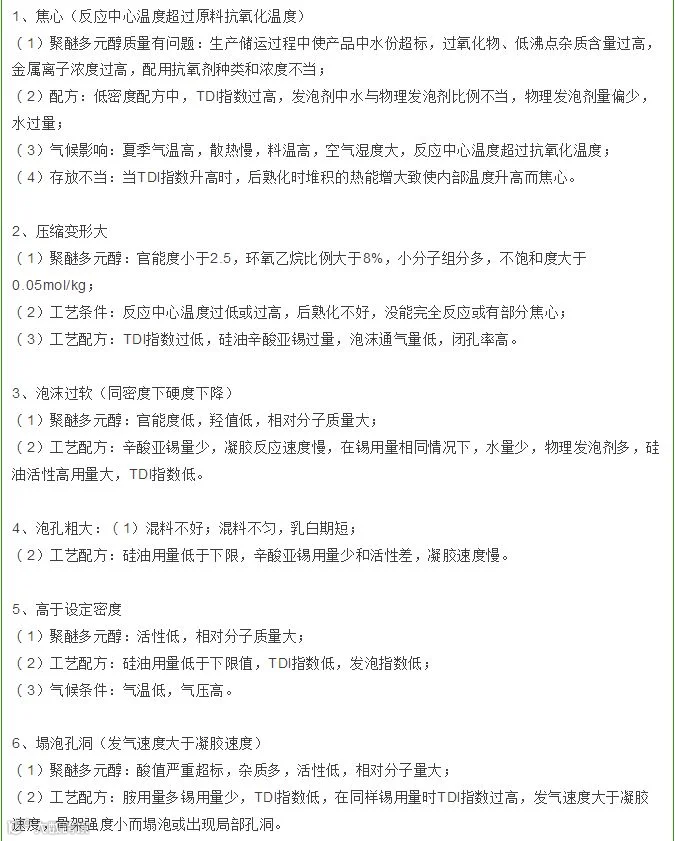

三

1、拉伸强度差 n5 2Q-6H

 (1)原料:低分子聚醚多元醇过多,同羟基值官能度低;

 (2)工艺配方:锡少凝胶反应不好,在相同锡用量时,TDI指数高,水少交联度低.

 2、发泡时冒烟 过量胺促使水与TDI反应放出大量热量,低沸点物质蒸发而冒烟.若不是焦心,则烟气多数由TDI、 低沸点物质以及聚醚多元醇中的单体环烷烃组成。

3、泡沫带白筋

发泡和凝胶反应速度快,在连续发泡中传递速度慢,局部挤压而生成致密层,产生白筋现象.应 及时提高传递速度,或降低料温,降低催化剂用量。

 4、泡沫酥脆 配方中水多,生成缩二脲多有未溶解于硅油,锡催化剂用差,交联反应不充分,小相对分子质量聚醚多元醇含量多，反应温度过高,醚键断裂降低了泡沫强度。

 5、泡沫密度低于设定值

发泡指数因计量不准而过大,气温高,气压低。

6、泡沫有底皮、边皮、底步空化锡多胺少,发泡速度慢,凝胶速度快,在连续发泡中带温过低。

7、伸长率大

(1)原料:聚醚多元醇活性高,官能度小；

(2)工艺配方：TDI指数低交联不足,锡多,硅油多；

(3)气温高。
