聚氨酯软质泡沫塑料是指泡孔多为开孔、具有一定柔软度、承载力、透气性、形变可逆性的聚氨酯泡沫, 简称泡沫或海绵。
生产海绵所用的原料主要是三官能度、分子量为3000 ~6000的聚醚多元醇及其改性品种和异氰酸酯, 主要是TDI、MDI 及其各种改性的异氰酸酯,发泡剂主要是水和一些低沸点物质, 如MC、CO2等。

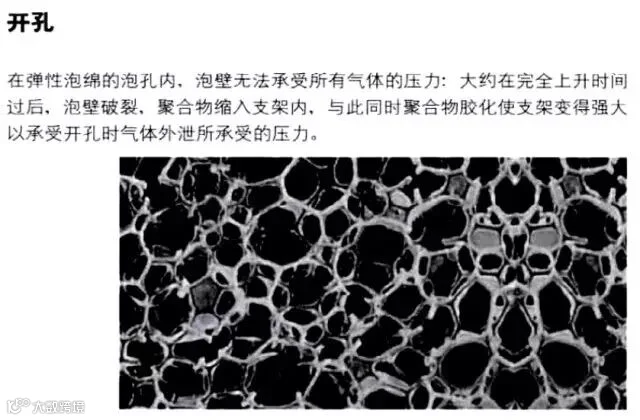

制备泡沫塑料所需要的各种组分按比例混合后, 在催化剂、表面活性剂及其它助剂的协同作用下, 发生快速反应, 仅几分钟, 便固化成型, 最后得到网络状开孔结构的泡沫塑料—海绵。
通过调节原料、助剂的用量和类型以及改变生产工艺可以得到不同性能的软泡制品。
海绵表面质量的好坏, 关键在配方的调试, 其首要解决的是海绵体外观的缺陷, 如蹋泡、泡沫开裂、内部有大气孔及泡沫闭孔收缩、泡孔粗大, 泡沫开裂和大气孔存在可理解为局部蹋泡, 因此上述缺陷归纳为两大类型即“ 蹋泡” 和“ 收缩” 。
协调发泡反应和凝胶反应的平衡
如果发泡反应过于激烈, 则泡沫倾向开裂和蹋泡; 反之, 则偏向于收缩。
在泡沫的复杂反应中, 占优势的主要是异氰酸酯与水和羟基的反应, 可通过控制反应条件和选择合适的催化剂加以调节。

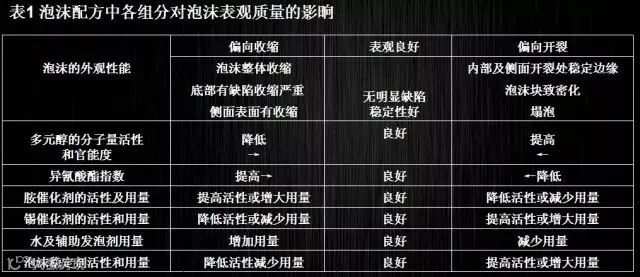

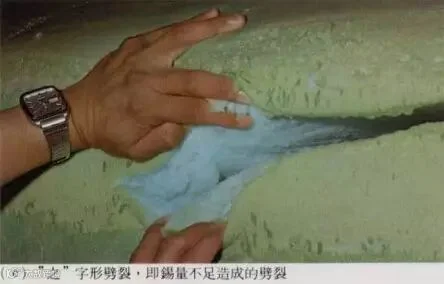

泡沫配方中各组分对泡沫表观质量的影晌
备注：由于各种影响因素的交叉效应, 所述方法仅是一种定性判断

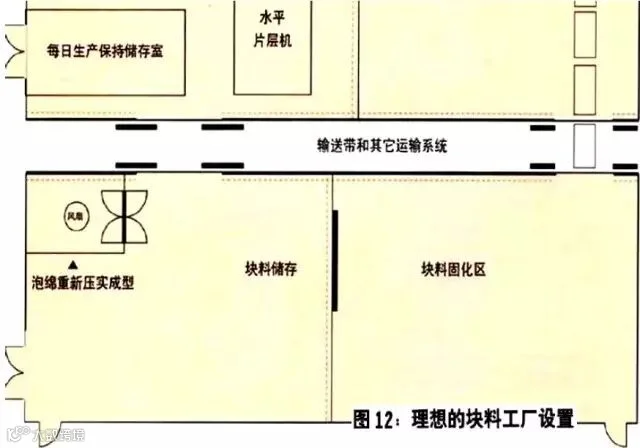

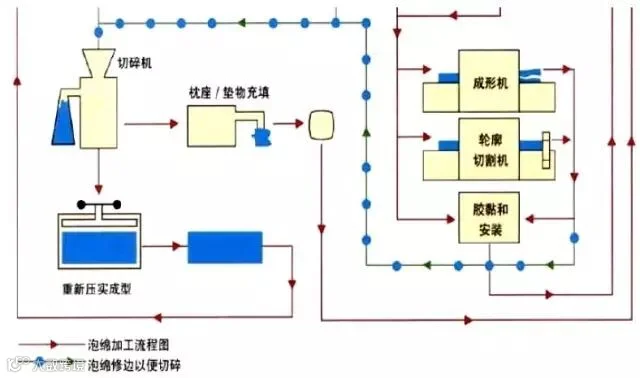

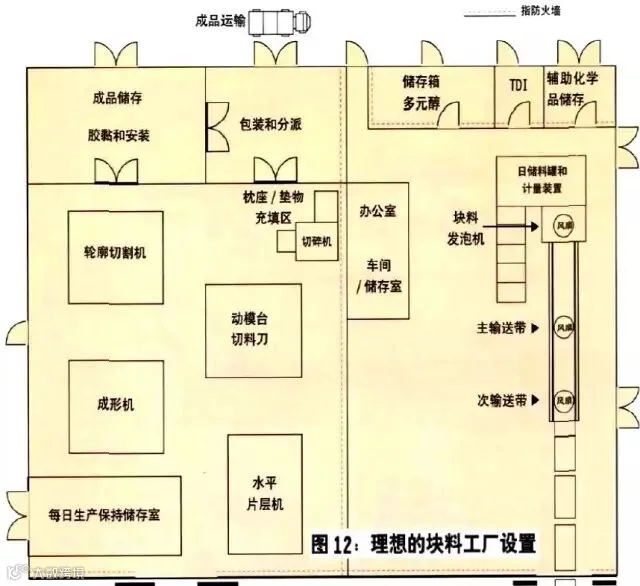

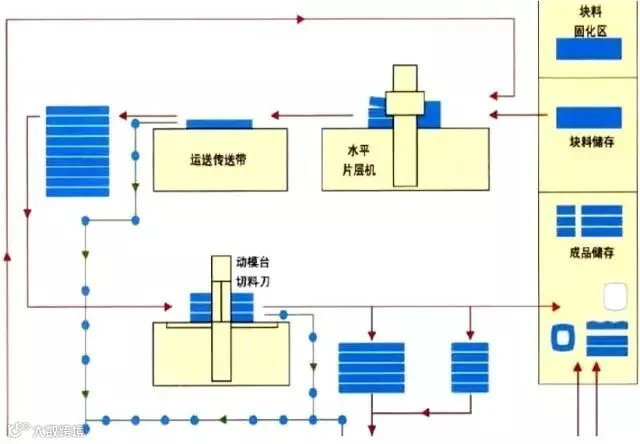

附：弹性泡绵工厂-连续生产和加工平面图
墙体保温材料的选择及其重要
关注公众号，了解最新信息
