近年来五轴联动数控加工中心在各领域得到了越来越广泛的应用。在实际应用中，每当人们碰见异形复杂零件高效、高质量加工难题时，五轴联动技术无疑是解决这类问题的重要手段。越来越多的厂家倾向于寻找五轴设备来满足高效率、高质量的加工。但是，你真的足够了解五轴加工吗？
▌ 五轴加工
想要真正的了解五轴加工，首先我们要做的是要读懂什么是五轴机床。五轴机床（5 Axis Machining），顾名思义，是指在X、Y、Z，三根常见的直线轴上加上两根旋转轴。A、B、C三轴中的两个旋转轴具有不同的运动方式，以满足各类产品的技术需求。而在5轴加工中心的机械设计上，机床制造商始终坚持不懈地致力于开发出新的运动模式，以满足各种要求。综合目前市场上各类五轴机床，虽然其机械结构形式多种多样，但是主要有以下几种形式：

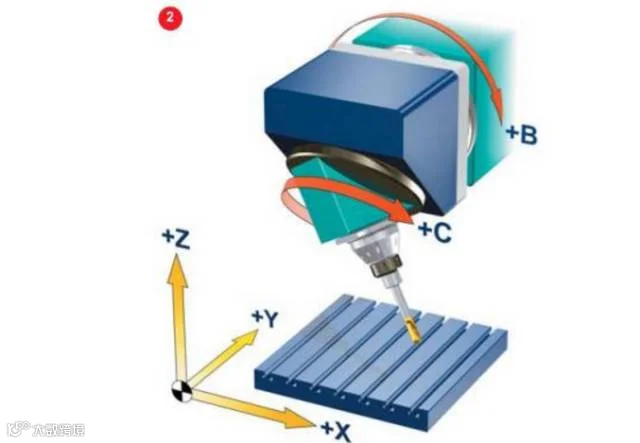

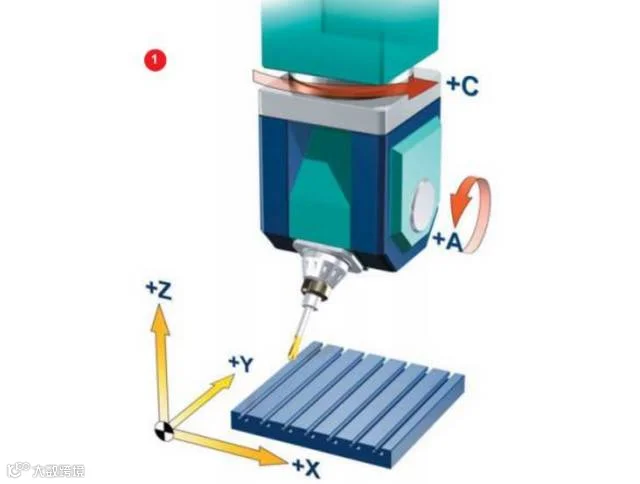

两个转动坐标直接控制刀具轴线的方向（双摆头形式）
两个坐标轴在刀具顶端，
但是旋转轴不与直线轴垂直（俯垂型摆头式）

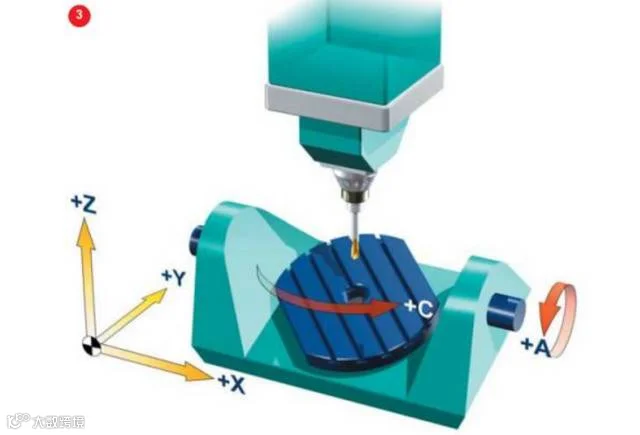

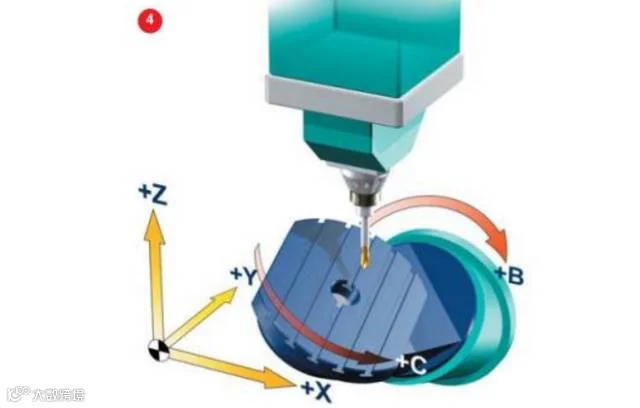

两个转动坐标直接控制空间的旋转（双转台形式）
两个坐标轴在工作台上，
但是旋转轴不与直线轴垂直（俯垂型工作台式）

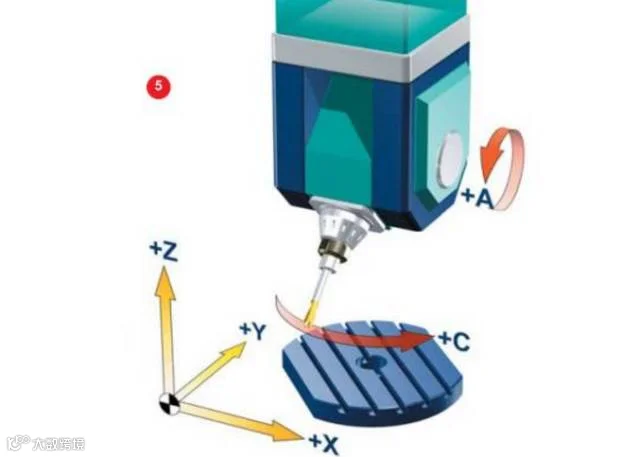

两个转动坐标一个作用在刀具上，
一个作用在工件上（一摆一转形式）
看过这些结构的五轴机床，我相信我们应该明白了五轴机床什么在运动，怎样运动。可是，这么多样化的机床结构，在加工时究竟能展现出哪些特点呢？与传统的三轴机床相比，又有哪些优势呢？接下来就让我们来看看五轴机床有哪些发光点。

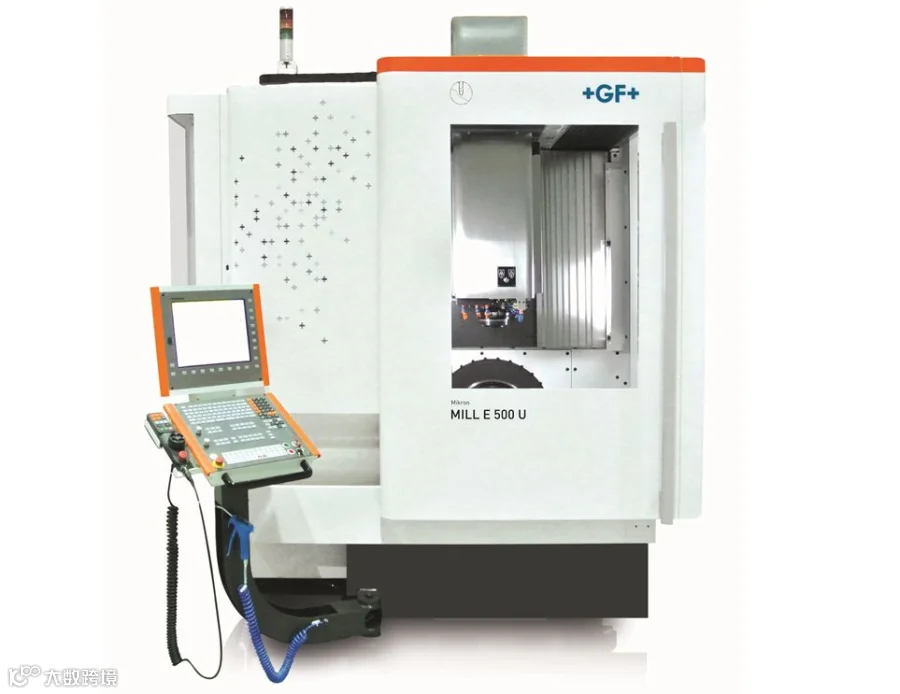

GF加工方案Mikron MILL E 500U 五轴加工中心
▌ 5轴机床的特点

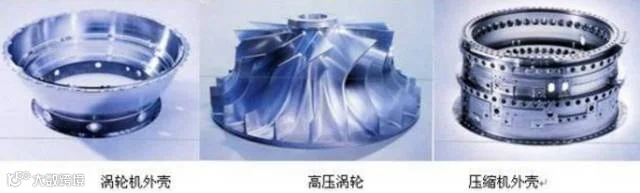

说起五轴机床的特点，就要和传统的三轴设备来比较。生产中三轴加工设备比较常见，有立式、卧式及龙门等几种形式。常见的加工方法有立铣刀端刃加工、侧刃加工。球头刀的仿形加工等等。但无论哪种形式和方法都有着一个共同的特点，就是在加工过程中刀轴方向始终保持不变，机床只能通过X、Y、Z三个线性轴的插补来实现刀具在空间直角坐标系中的运动。所以，在面对下面这些产品时，三轴机床效率低、加工表面质量差甚至无法加工的弊端就暴露出来了。

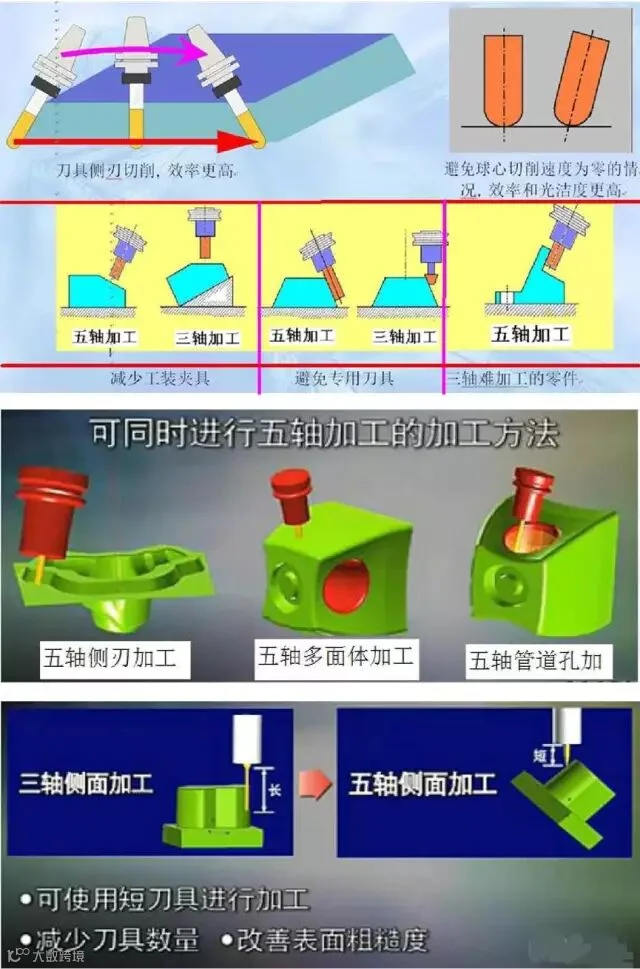

与三轴数控加工设备相比，五联动数控机床有以下优点：

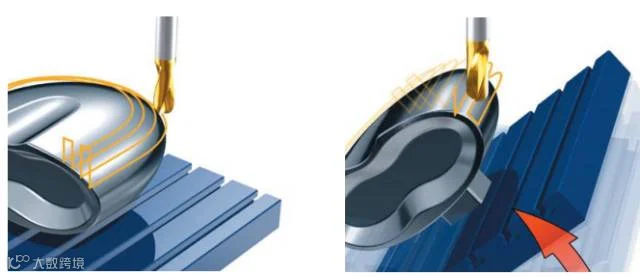

如上图，在左图中三轴切削方式，当切削刀具向顶端或工件边缘移动时，切削状态逐渐变差。而要在此处也保持最佳切削状态，就需要旋转工作台。而如果我们要完整加工一个不规则平面，就必须将工作台以不同方向旋转多次。可以看见，五轴机床还可以避免球头铣刀中心点线速度为0的情况，获得更好的表面质量。
随着汽车，手机等行业的大量兴起，五轴数控机床越来越多。但在目前的市场上，真五轴（有RTCP功能）机床很少，假五轴（只做分度功能）机床很多。什么叫真五轴、什么叫假五轴，与三轴有什么区别？下面说明如下。 真五轴就是有RTCP功能。能根据主轴的摆长及旋转台的机械坐标进行自动换算。在编制程序时，只需要考虑工件的坐标，不需要考虑主轴的摆长及旋转台的位置。是否是真五轴，不是看五个轴是否联动，假五轴也可五轴联动。主轴要是有RTCP真五轴的算法。就是做分度加工，有ＲＴＣＰ功能的真五轴只要设置一个坐标系，只需要一次对刀设坐标。而假五轴则麻烦很多。

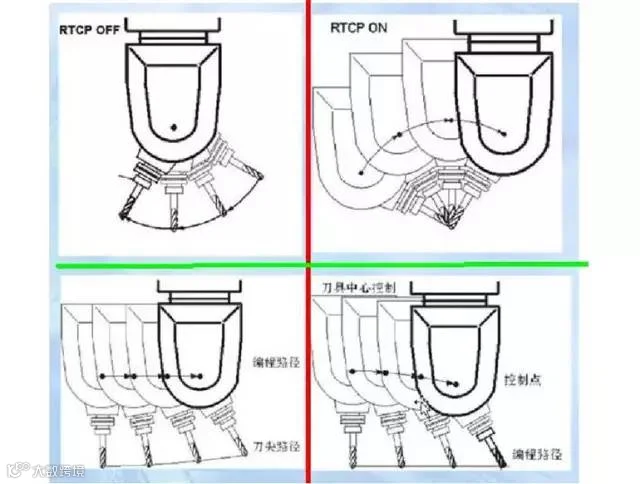

拥有RTCP功能的数控系统，可以直接使用刀尖编程，无需考虑旋转轴中心距离。应用RTCP模式后，编程5坐标加工就可以直接针对刀具刀尖而不是旋转主轴头的中心，因此编程就会变得简单、高效很多。

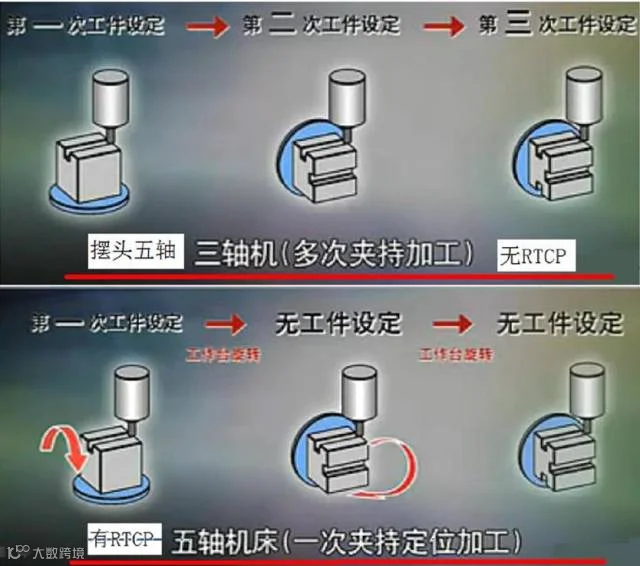

从图中我们可以看到，对于双转台假五轴，需要设置多次坐标，达到分度加工的目的。但如果是摆头式五轴，则分度加工也不可能完成，因为摆头五轴，在向下加工的时候，不是单独的Ｚ运动，是Ｚ与Ｘ或Ｙ一起运动。此时的假五轴，编程将十分麻烦，调试更加困难，此时也不能使用三轴的Ｇ51偏移功能。
