PBS降解塑料报道
近年来，将淀粉与PBAT共混制备包装材料成为一种可行的解决办法，可以达到降低成本，提高性能的目的。目前，酸解淀粉的主要工业应用是在造纸、纺织等领域，在生物降解薄膜中的应用鲜有报道。因此，本研究选用酸解淀粉与PBAT共混吹膜，研究淀粉/PBAT比例对复合膜结构和性能的影响，以期制备出性能优良的淀粉基复合膜，为促进淀粉基材料的推广和应用提供参考。
PBAT是一种脂肪族-芳香族共聚酯，不仅有良好的生物降解性，而且还具有优异的机械性能，作为聚乙烯的潜在替代品，引起了广泛关注，但由于其价格高造成无法广泛应用。
淀粉是一种来源广泛、价格低廉、可完全生物降解的可再生资源，被认为是最具发展潜力的天然生物可降解材料之一。但纯淀粉材料脆性大、力学强度低和阻水较差等缺点限制了其推广应用。因此，目前国内外研究将淀粉与生物降解聚酯进行共混，通过添加增塑剂、增强剂、交联剂等，使共混物力学和阻水性能显著提高。
一、材料与设备
1、材料与试剂：
（1）酸解淀粉（玉米改性淀粉，含水量11.12%）
（2）PBAT（Biocosafe2003 F，密度为1.25g/cm3，熔点为115°C）
（3）纳米黏土DK3
（4）甘油、柠檬酸均为分析纯
2、仪器与设备：
（1）SHR-50高速混合机
（2）SHJ-20B双螺杆挤出机
（3）SCM-50单螺杆挤出吹膜机
（4）XNR-400D熔体流
（5）动速率仪
（6）MCR302智能模块化流变仪
（7）D8 ADVANCE型X-射线衍射仪
（8）Nexus iS5傅里叶变换红外光谱仪
（9）QUANTA FEG 250扫描电镜
（10）JC2000C1接触角测量仪
（11）XLW（PC）智能电子拉力实验机
（12）PERMETM W3/030水蒸气透过率测试仪
（13）VAC-V1气体渗透仪。
二、方法：

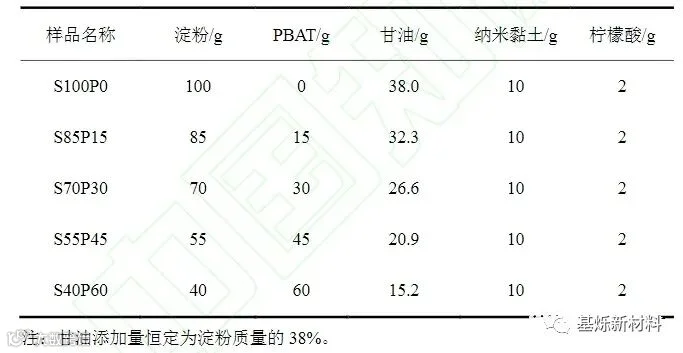

不同比例酸解淀粉/PBAT复合膜的制备将酸解淀粉、PBAT、纳米黏土和柠檬酸等固体物料置于高速混合机中低速（5Hz）混合5min，通过助剂阀门将甘油缓慢加入高速混合机中高速（20Hz）混合10min，所得的物料在室温下放置24h。
然后将混合的物料通过双螺杆挤出机进行挤压造粒，挤出机的各区温度设定为105、115、125、135、115、95°C，螺杆转速为200r/min，制得的物料经冷切粒机切成粒料。利用单螺杆挤出机进行挤出吹膜，吹膜机的各区温度设定为110、125、135、145、130、115°C，螺杆转速为30r/min。样品标记为SXPY，其中X是淀粉的重量含量，Y是PBAT的含量。
本研究旨在通过添加PBAT来提高淀粉膜的性能。在吹膜过程中，S100P0、S85P15两个样品由于淀粉含量太高而无法吹膜，因此对于复合膜的性质测定只有S70P30、S55P45及S40P60三个样品。
三、结论
酸解淀粉/PBAT比例对复合膜的结构和性能具有显著影响。
1、PBAT的加入使淀粉/PBAT共混物的流动性提高，纳米黏土的层间距增加，插层型纳米结构增强。
2、随着PBAT含量的增加，淀粉膜的力学性能、疏水性能以及阻隔性能等均得到显著提高。
3、淀粉/PBAT复合膜作为食品包装材料具有很大的应用潜力，可以有效节约成本并减轻环境污染。
免责声明：本文内容来源于网络，只出于传递信息和分享知识之目的，并不意味着本公众号赞同其观点或证实其内容的真实性。如涉及侵权或有任何不妥，请联系进行处理!
