装修图纸是家居装修施工的基础，家居的面积、测量、电线分布等都是依据这张图纸来进行的。
多数业主表示不大看得懂，都是看着图纸听设计师描述。
今天全屋定制「 箭牌衣柜 」小编带你来看看不同的图纸究竟有什么作用，以及如何看懂装修设计图吧。
三种设计图纸形式
手绘效果图
手绘效果图是比较传统的表现手法，也是体现设计师功底的一个主要手段。在设计师和装修业主沟通时，设计师可以通过手绘效果图的方便，一边和装修业主交流，一边将其想法用手绘的方式表达出来。
特点
√
手绘效果图是设计师和装修业主沟通时表达设计最好、最快的一个途径。
√
手绘效果图的快速成相是很多电脑效果图无法替代的。
√
设计师会通过一部分手绘来作为辅助手段来给业主进行沟通。
电脑效果图
电脑效果图可以做得十分逼真，帮助装修业主直观的看到自己家未来的装修效果。不仅可以看到布局，还可以看到具体的材质。
特点
√
电脑效果图虽制作需要时间，但是容易出效果，可以以非常直观的方式展现出整个空间的效果。
√
有些出的效果图还可以模拟出照片的感觉来。
平面图纸

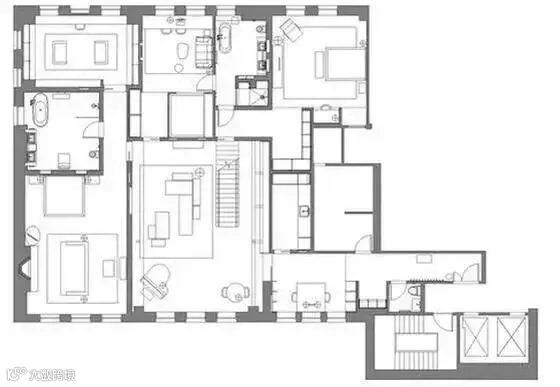

平面图纸是设计时最常见的，一套完整的平面设计图纸应该有：平面测量图、改建平面图、家具布置图、天花板布置图、地面材料划格分布图、强电平面图、配电平面图、开关平面图、照明平面图、给水平面图、固定装饰定位图等。
特点
√
装修业主可以通过图纸了解房子的原始、改建和今后的格局，也包括一些细节部分的设计。
√
平面图纸有具体的数据表现 ，例如背景墙、玄关等装饰今后的大体样子，几乎没有误差。
看设计图纸四注意
从原户型入手
一套家装设计图纸由七个部分组成，即原始户型图、平面布置图、顶面图、立面图、节点大样图、水电线路图等，如果业主需要，还应提供几个主要空间的效果图。
Tips

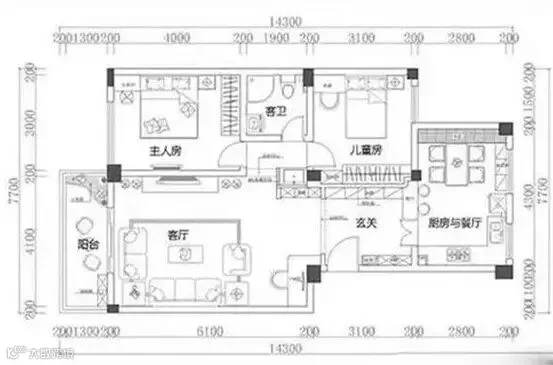

原始户型图是设计师实际测量的房屋图纸，建议业主最好与设计师在现场共同测量。原始尺寸越详细越好，因为以后有些具体位置要摆设家具或电器，业主就可以参考原始户型对设计师提要求。
非常关键的平面布置图

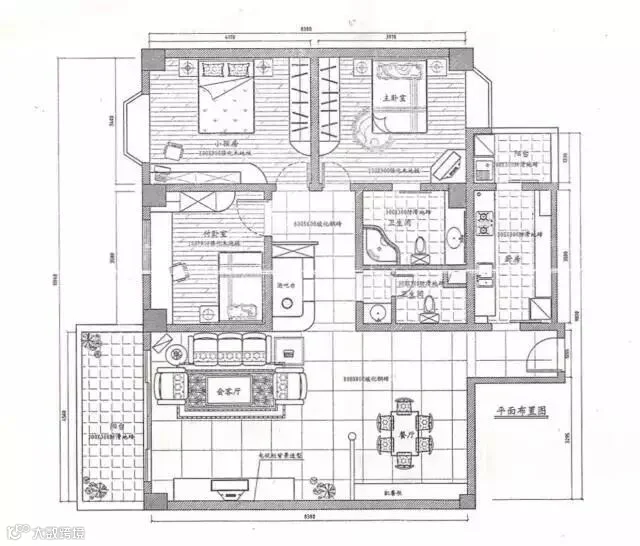

设计师提供的平面布置图一般是整个户型的平面布局。平面布置图必须详细表明各个房间的尺寸，并且要求家具、电器的位置标示正确，每间房屋的使用面积计算准确。业主从图纸中可以清楚地了解到各个房间的使用功能和家具的摆放。
Tips
平面布置图出来后，与之匹配的顶面图也不可忽略。装修顶面图是标明屋顶布局的图纸，业主从顶面图中可以看出装饰屋顶的状况、尺寸、顶面灯具的位置以及各个家具到顶的距离和高差。
立面图里看细节

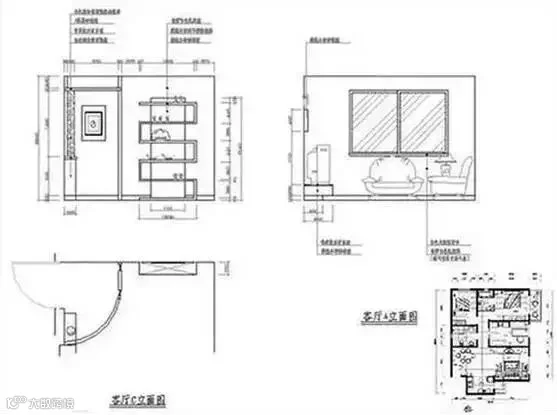

立面图是建筑物内部墙面与物件的正立面投影图，表示室内各墙面及各种设备的相关位置及尺寸，能给业主提供户型的室内外高差，标明所设计的建筑构件、装饰构件的尺寸及位置关系、各个房间的位置及功能和走道、楼梯、通道等流动空间的位置与尺寸，还有门、窗的开启方向与位置尺寸以及电源开关和灯箱位置等。
Tips
节点图简单地讲就是关于某个项目、某个部位的放大图。虽然一开始很多业主都看不明白，但只要经设计师提示，大多能懂得，这个图对于业主了解未来家的效果有非常重要的参考价值。
值得重视的水电图
现在大多数新房所提供的水电建筑布局相对合理，装修方提供的水电图都比较简单。如果业主想做较大的变动，除绘制相对详细的水电改造图外，最好与设计师和施工人员在现场按图纸将改动位置做记号。
Tips

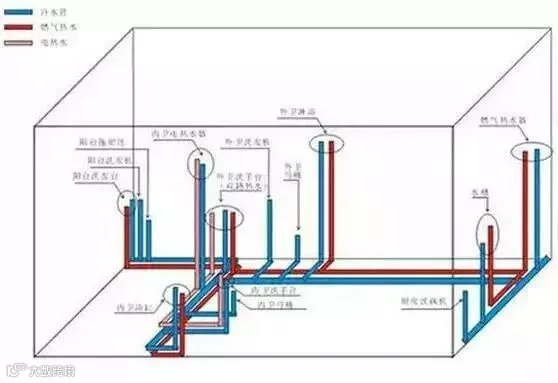

作为家庭装修工程中最重要的环节-水电改造，大家切记不可掉以轻心，所以水电线路图就非常重要了。
。
。
。
最后，在施工图纸中标注必要的制作工艺是为了一方面是便于施工，同时也能起到约束施工人员在施工过程中偷工减料的作用，保证消费者得到一个与合同洽谈相符的工程项目。
