本文介绍如何配置Tesira系统，使其在Tesira支持的两种网络拓扑下正确运行：分别用于控制和AVB的分离网络，以及同时支持控制和AVB的融合网络。
文中还解释了如何将TCM-1、TCM-1A、AMP-450P或音频扩展器直接连接到TesiraFORTÉ、SERVER或SERVER-IO的AVB端口。
注意：本文适用于Tesira固件版本2.4至3.7.1.5。
对于Tesira固件版本3.8及更高版本，提供了更多可用选项，具体详见如何配置Tesira系统：单一网络连接选项
任何配备专用控制网络端口和AVB网络端口的Tesira服务器级设备，无需额外配置即可在任意类型的网络拓扑中运行。这些设备包括SERVER，SERVER-IO，Tesira AMP，TesiraLUX和所有支持AVB的TesiraFORTÉ系列设备。
具有控制和AVB的单个端口的设备
许多Tesira设备的单个网络端口同时支持控制和AVB功能。这类单端口设备包括AMP-450P，TCM-1 和 TCM-1A以及所有音频扩展设备。音频扩展设备使用IP地址传输控制数据，而AMP-450P、TCM-1和TCM-1A不使用IP地址，它们是二层（Layer 2）设备。
Tesira系统可以配置为适应两种设计方式之一的网络拓扑：融合网络或分离网络。
在融合网络拓扑中，TesiraFORTÉ和SERVER-IO通过其控制网络端口交换控制信息，并通过其AVB网络端口交换音频数据。尽管所有四个网络端口都连接到同一个网络，但控制端口和AVB端口之间不会交换数据。
AVB的路由和发现通过二层的MAC地址完成，AVB端口不会获取IP地址。在Tesira软件的网络设置选项卡中，可以看到AVB接口的IP地址分配显示为0.0.0.0。

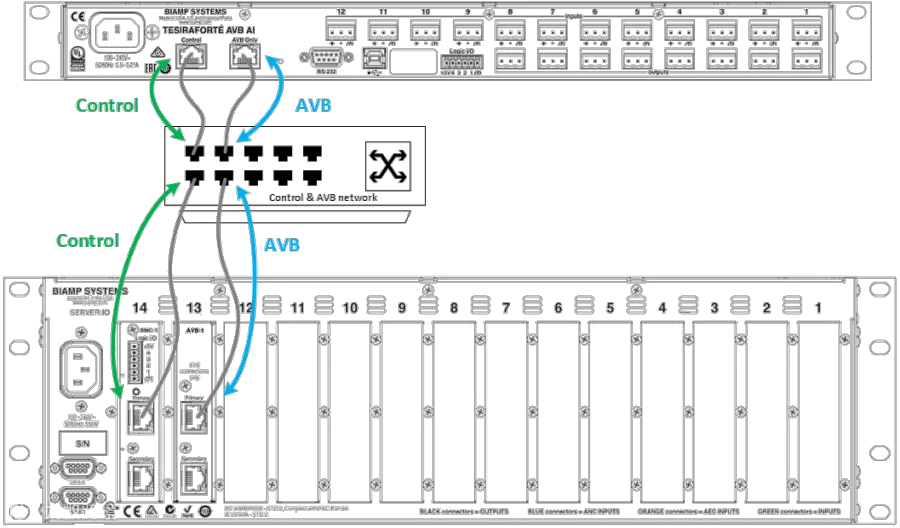

在此示例中，一个单一网络（或VLAN）同时用于控制和AVB数据传输：
图 1 - 融合控制和AVB网络

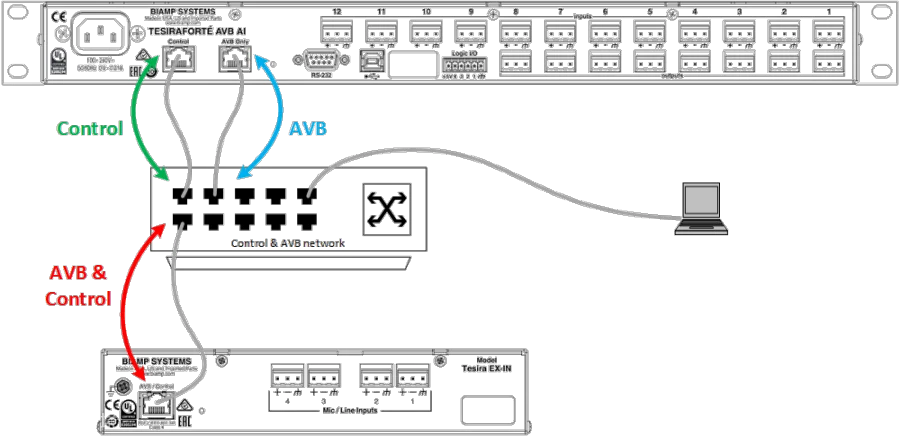

在运行融合网络拓扑的Tesira系统中，单端口设备通过支持AVB的网络交换机与双端口设备交换音频和控制数据，如下所示：

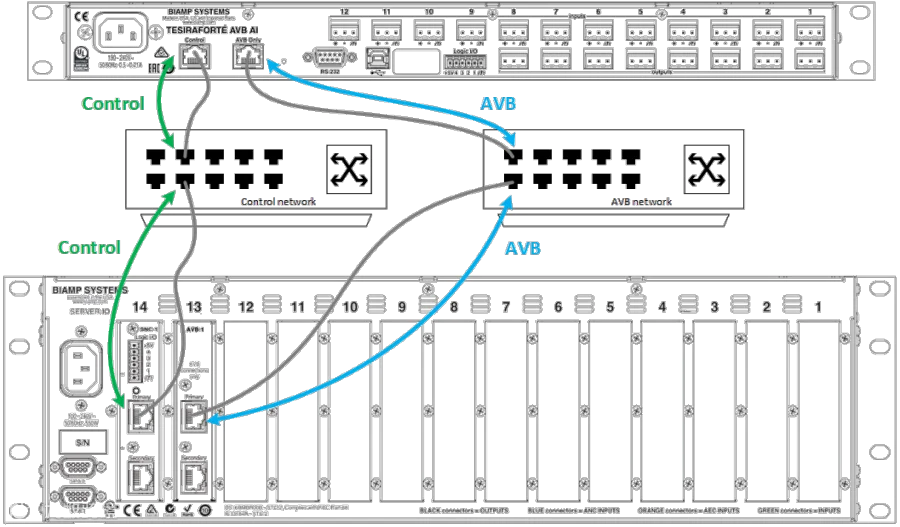

在分离网络拓扑中，TesiraFORTÉ和SERVER-IO通过其控制网络端口交换控制信息，通过其AVB端口交换音频数据。由于控制端口和AVB端口之间不需要交换任何数据，因此即使它们连接到不同的网络也没有影响。每个网络必须拥有唯一的子网。在此示例中，控制网络和AVB网络是物理上独立的(或者通过VLAN逻辑隔离)：

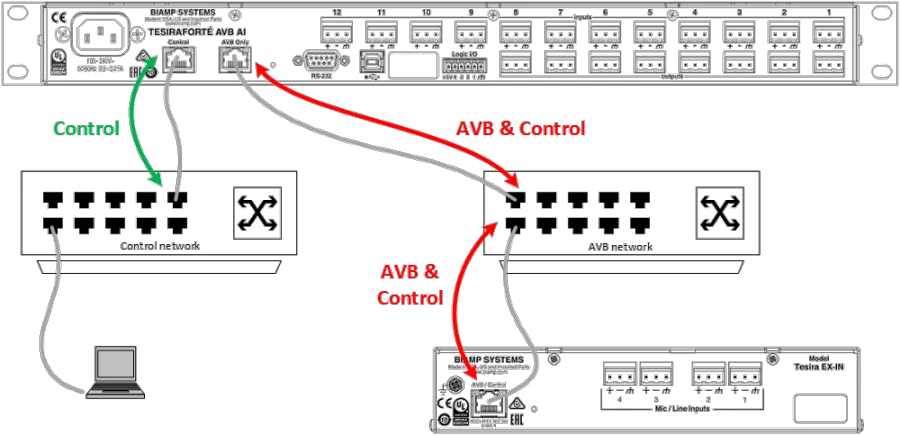

为了使单端口设备能够在分离网络拓扑中正常工作，需要在系统中的SERVER、SERVER-IO或TesiraFORTÉ设备的AVB端口上启用控制功能。这使设备可以通过其AVB网络接口执行设备发现和控制操作。

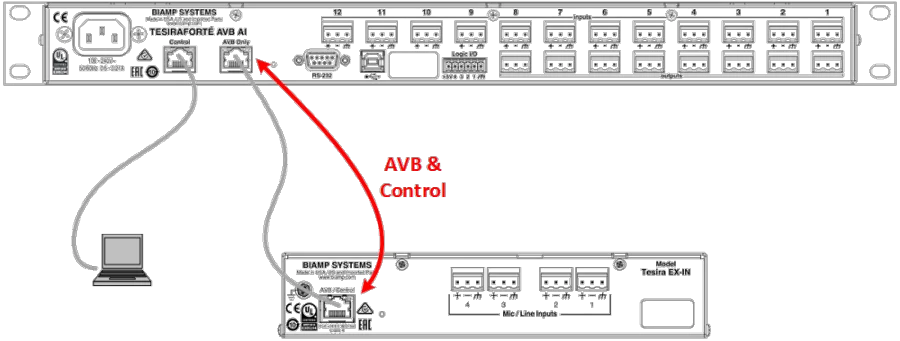

这种功能的最简单应用是一个由两个设备组成的系统，其中AMP-450P、TCM-1、TCM-1A或扩展器直接*连接到TesiraFORTÉ、SERVER或SERVER-IO的AVB网络接口。
图 4 - 扩展器直接连接（分离网络拓扑的一种形式）
(*远程扩展器通过PoE+供电，因此需要一个PoE+的在线电源。）
需要注意是，AVB端口必须具有与控制端口不同子网的IP地址。如果AVB端口没有连接到DHCP服务器，它将获取一个链路本地（169.254.xxx.yyy）地址。如果控制端口也处于没有DHCP服务器的网络中，它也会获取一个链路本地（169.254.xxx.yyy）地址。当Tesira检测到这种行为时，它会禁用AVB端口，远程设备将无法被发现。最简单的解决方案是将控制接口设置为静态IP地址（确保不在链路本地地址范围内），或在控制网络上启用DHCP服务器。一旦控制端口和AVB端口位于唯一的子网中，AVB端口将恢复正常功能，远程设备也将被发现。
在较大的安装中，Tesira系统可以使用建筑物的网络来处理控制功能，同时可以单独安装一个专用的AVB媒体网络。是否将这两个网络连接起来，可以根据用户的需求来决定。
图 5 - 分离网络拓扑中的扩展设备
对于Tesira 2.4及以后的版本，网络基础设施可以通过以下两种方式中的任意一种进行配置，无论系统中的设备数量和类型如何：
系统将使用一个单一的网络，既用于AVB音频功能，也用于控制功能。
i) 控制网络：用于所有控制功能，除了音频扩展设备的管理。
ii) AVB网络：用于AVB音频和视频传输，以及音频扩展设备的管理。
使用分离网络的要求稍微复杂一些。例如，控制网络和AVB网络必须物理或逻辑上分离，且每个网络的IP地址必须位于不同的子网中。有关更多信息，请参见下方“基本规则”。
† 逻辑扩展设备（例如EX-LOGIC）和远程控制设备（例如TEC-1和HD-1）可以放置在任一网络上。
在更改IP方案时，请记住始终从系统边缘的设备开始进行操作，逐步向系统中心推进。首先应更改扩展设备的IP地址，确保它们仍在与主机类硬件相同的网络中可见。然后，再对主机类硬件进行更改，以使其加入扩展器所迁移到的新网络。

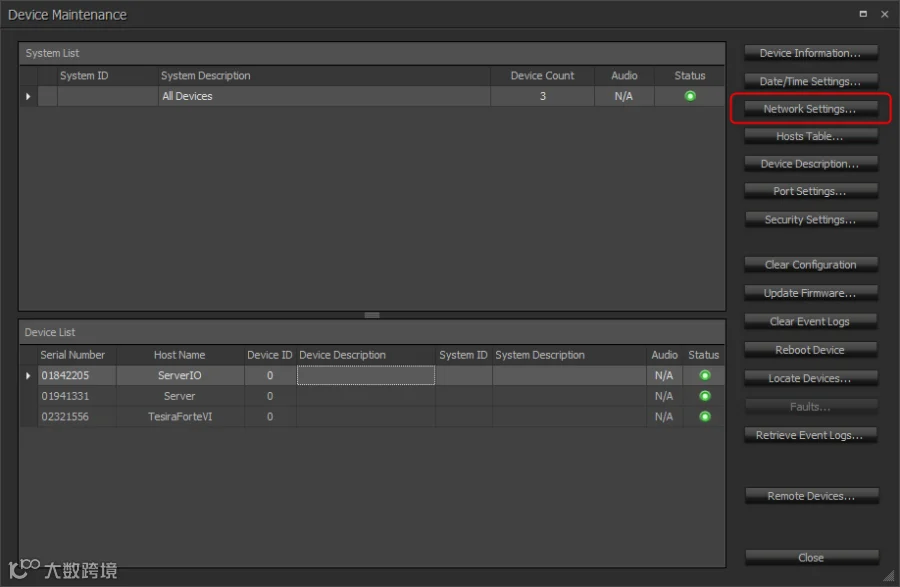

从系统（System）菜单中选择网络（Network），然后选择执行设备维护（Perform Device Maintenance）。在设备维护对话框中，选择设备列表中的设备，然后在对话框的右侧按网络设置（Network Settings ）按钮。
网络设置对话框默认显示控制网络接口卡（NIC）的设置。

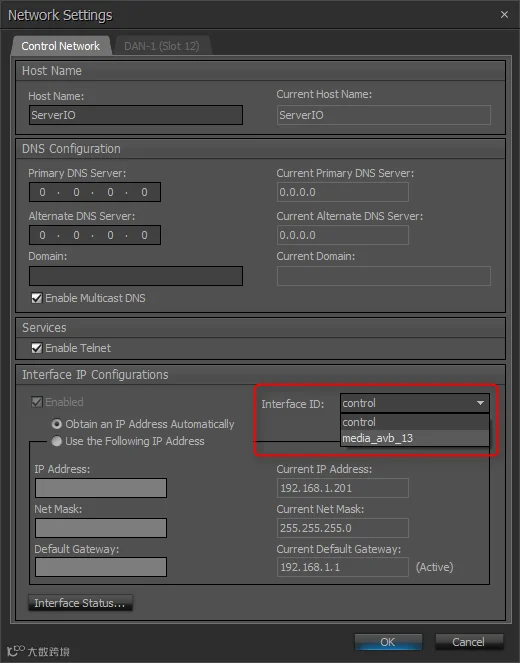

在接口IP配置部分的下拉列表中，选择AVB媒体NIC。（在SERVER设备中：选择avb_media_02或avb_media_01；在SERVER-IO设备中：选择avb_media_13；在TesiraFORTÉ设备中：选择avb_media_0）。

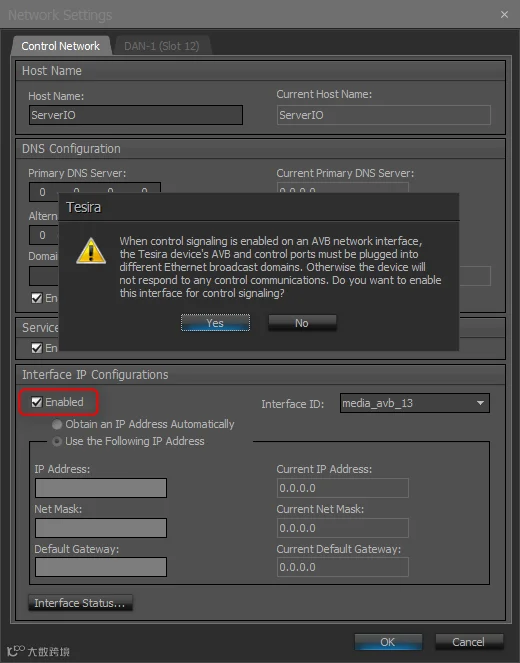

勾选启用框以激活AVB接口的IP配置。这将使设备的AVB网络接口能够发现Tesira的扩展设备和控制设备。
请注意警告信息，并确保设备的控制网络接口和AVB网络接口不连接到同一个以太网广播域。有关更多信息，请参见下方“基本规则”部分。
该接口的默认设置是自动接收IP地址（通过DHCP或链路本地地址）。要手动配置静态IP地址，请选择使用以下IP地址（Use the Following IP Address）。
确保用于两个接口的IP地址位于不同的子网中，特别注意当两个接口都设置为自动接收IP地址时。
有一些简单但重要的规则需要记住，这些规则都来自标准的网络实践。如果不遵循这些规则，可能会导致无法发现或更新Tesira扩展器和控制设备的固件，配置发送时设备不一致，DSP之间无法相互识别,和预设召回失败。
如果Tesira SERVER、SERVER-IO、TesiraLUX、TesiraFORTÉ X或传统的TesiraFORTÉ配置为使用分离的控制和AVB网络，则需要遵守以下规则：
1. 控制网络和AVB网络必须物理或逻辑分离（使用VLAN）。如果这两个网络连接到同一个以太网广播域，Tesira设备可能会没有响应。
2. 每个网络的IP地址必须位于不同（不重叠）的子网中。如果控制网络和AVB网络的IP地址位于同一子网中，Tesira设备可能会变得没有响应，且Tesira扩展设备可能无法进行固件更新。
3. 如果Tesira设备的控制网络和AVB网络都配置为“自动获取IP地址”，则至少需要一个网络上有DHCP服务器。
-
如果两个网络都没有DHCP服务器，两个接口都会尝试使用169.254.xxx.xxx范围内的链路本地IP地址。这将违反规则2。
-
如果发生这种情况，Tesira设备将暂时禁用AVB网络接口，并且扩展设备固件更新将失败。
