技术贴 | Tesira网络基础设施

优视伟信YSWX

2024-12-26

本文描述了在连接Tesira 主机类设备和扩展设备时所需的网络拓扑。

Tesira 设备支持多种基于以太网的网络功能，便于在音视频(AV) 环境中集成音频和视频。根据Tesira 硬件的不同，网络端口的功能可能是独立的，也可能是合并的。

Tesira SERVER 和 SERVER-IO 设备：提供专用的控制网络端口和媒体网络端口，位于独立的卡上。
TesiraFORTÉ AVB 设备：配备专用的控制网络端口和媒体网络端口。
TesiraAMP 设备：配备专用的控制网络端口和 AVB 网络端口。
Tesira 扩展设备：使用单个以太网端口，其控制和 AVB 流是合并在一起的。
TesiraLUX 设备：提供专用的控制网络端口和 AVB 网络端口。（注意：1G AVB 和 10G SFP+ AVB 端口不能同时激活。）

Tesira 设备不能直接连接到互联网。建议遵循企业网络安全的最佳实践，在Tesira 网络端口和面向公共网络的外部之间设置上游防火墙和路由器。

网络接口概览

Tesira 系统支持以下网络接口：

控制网络接口

功能：用于在主机类设备、扩展类设备以及连接的控制计算机之间传递配置数据的以太网网络。

AVB（音视频桥接）接口

功能：主机类和扩展类设备可通过支持AVB 的桥接设备（如支持AVB的交换机）共享音频。
Tesira SERVER 和 SERVER-IO需要配备 AVB-1 卡以启用AVB 功能。
Tesira 音频扩展设备、TesiraFORTÉ AVB 系列、TesiraAMP 和支持 AVB 功能的 TesiraLUX

CobraNet 接口

功能：通过 SCM-1 卡，Tesira SERVER 或 SERVER-IO 设备可以与其他支持 CobraNet 的设备共享 32x32 通道的音频。

Dante 接口

Tesira SERVER 或 SERVER-IO 设备通过 DAN-1 卡，可以与其他支持 Dante 的设备共享 64x64 通道的音频，并支持最多 32x32 通道的 Dante 流。
TesiraFORTÉ DAN 系列支持 32x32 的 Dante 通道，并支持最多 32x32 通道的 Dante 流。

电话接口

每台SERVER-IO支持安装最多 6 张电话卡（任意组合）。

VoIP：Server类设备支持 SVC-2 卡，可作为 SIP 终端使用，支持 VoIP 功能。每张卡支持 2 条 VoIP 线路，每条线路最多支持 6 个呼叫实例。请参阅 VoIP 兼容性矩阵获取支持的代理服务器列表。
POTS（模拟电话）：Server类设备支持 STC-2 卡，可作为模拟电话线路接口。每张卡支持 2 条 POTS 线路。

TesiraFORTÉ 系列：

每台TesiraFORTÉ VT 系列设备支持 2 条 VoIP 线路和 1 条 POTS 线路。
每台TesiraFORTÉ VI系列设备支持 2 条 VoIP 线路，每条线路最多支持 6 个呼叫实例（已停产设备）。
每台TesiraFORTÉ TI系列设备支持 1 条 POTS 线路（已停产设备）。

布线拓扑

在 Tesira 系统的许多应用中，SERVER、SERVER-IO 和 TesiraFORTÉ 通常可以视为可互换的网络设备。SERVER 和 SERVER-IO提供更强的 DSP（数字信号处理）处理能力，支持自定义 IO 卡配置，而TesiraFORTÉ采用固定的物理 IO 卡配置。

控制网络选项

单线缆模式

从 Tesira 固件版本 3.8 开始，默认支持“单线模式”，允许用户仅通过 AVB 端口使用一根网络线缆连接主机类设备。

单线缆同时承载控制数据和 AVB 数据，并连接至一个融合的控制与 AVB 网络。

如果 Tesira 设备的控制端口未连接，单线缆模式会自动启用。

更多详情，请访问此文章👉技术贴 | 如何配置Tesira系统：单一网络连接选项

独立网络或融合网络

Tesira 支持将 AVB 和控制数据协议隔离到两个物理独立的网络上，或合并到一个通用的融合控制加 AVB 网络中。

无论哪种情况，Tesira 主机类设备都支持通过控制端口和 AVB 端口分别连接至各自的独立网络，或连接到融合网络。

在独立网络中，扩展设备所需的控制数据通过 AVB 网络传输。每个扩展设备在系统配置之前，会在 Tesira 软件的设备表（Equipment Table）中被分配一个主机类设备作为其网络代理主机。该代理主机将控制数据中继到扩展设备。

（注意：此控制代理与设备维护 > 远程设备（Device Maintenance > Remote Devices）中提到的发现代理不同。后者是一个主机器类设备，将其在本地网络中发现的扩展设备列表报告给控制计算机。通常，它是第一个响应控制计算机发现请求的主机类设备，与控制代理关系无关。）

更多详情，请访问此文章👉技术贴 | 如何配置Tesira系统：分离或融合的控制和AVB网络

单交换机

单台主机设备和扩展设备

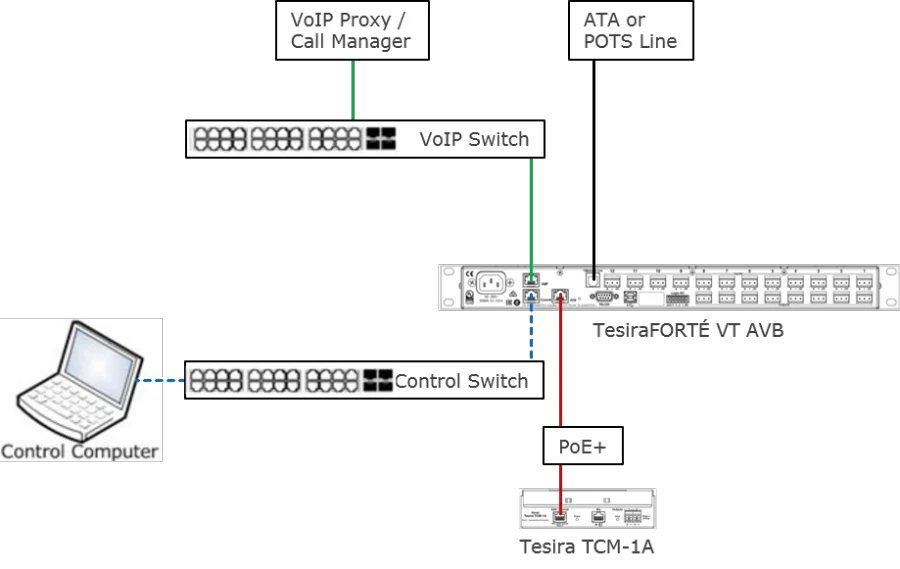

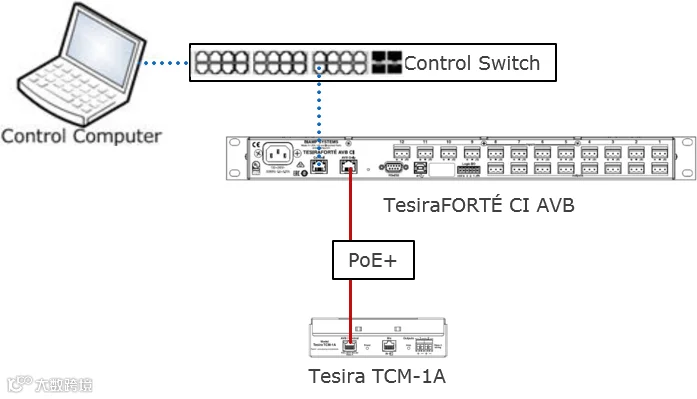

一台 Tesira 主机设备可以通过 AVB直接连接到一个支持的AVB 扩展设备。大多数扩展设备需要 PoE+ 电源，可以在两个设备之间放置一个 PoE+ 电源。

为 TesiraFORTÉ 控制端口使用静态 IP 地址，并允许 TesiraFORTÉ AVB 端口和连接的扩展设备自动配置 IP 地址。

控制交换机不是必需的，但在与第三方网络控制设备结合使用 Tesira 时通常会使用控制交换机。控制设备可以选择通过 RS-232 连接。

两台主机设备

两台主机设备可以通过其 AVB 端口直接连接，无需使用 AVB 交换机，只需使用直通 CAT-5e 网线。这同样适用于 TesiraFORTÉ。

如果需要连接配置PC（以及可选的控制系统）与两台主机设备，则需要使用交换机。一旦Tesira 设备加载了配置，配置PC 可以断开，但两台Tesira 单元必须在控制网络上能够互相可见。

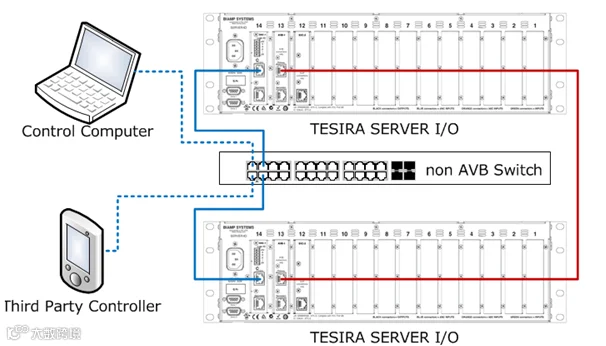

以下示例显示两台Tesira Server-IO 使用 IP 交换机和直接 AVB 链路连接。如果没有 DHCP 服务器，则应在控制网络或 AVB 网络上分配静态 IP 地址。在此应用中，这些网络必须位于独立的逻辑域中。通常建议让 AVB 端口保持自动模式，并手动为控制端口分配地址。

多台主机和扩展设备

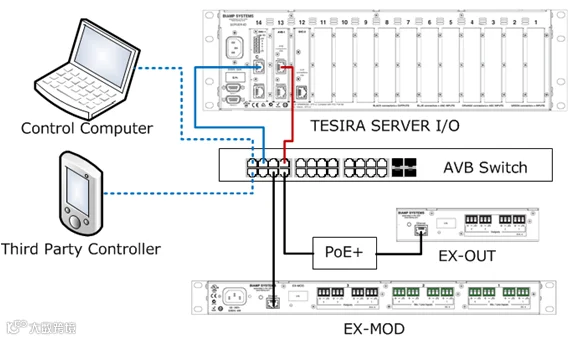

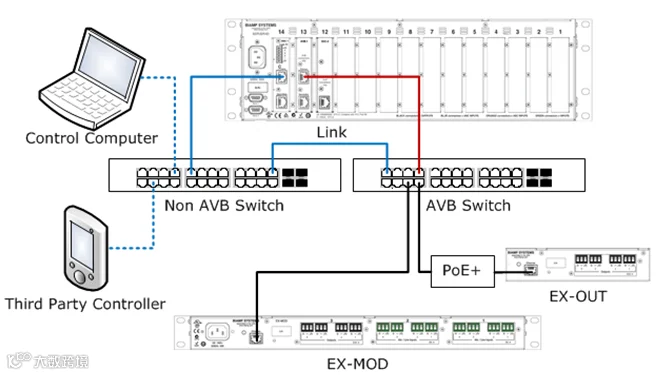

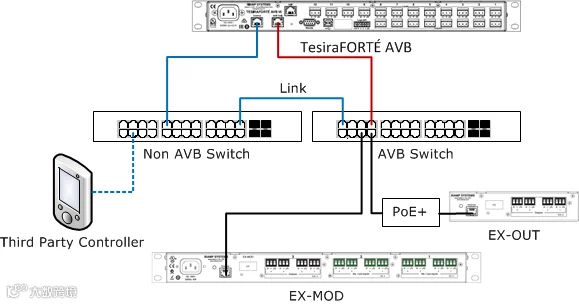

当使用超过两台主机，或主机与扩展设备混合使用时，必须使用 AVB交换机。网络拓扑可以采用一台 AVB 交换机，将所有 Tesira 的控制和 AVB 连接接口到该交换机。另一种选择是为控制网络使用单独的非 AVB 交换机，只要控制交换机和 AVB 交换机之间有连接即可。此连接允许控制网络数据传递到 AVB 网络，以支持 Biamp 的扩展设备（这些设备仅有 AVB 端口）。

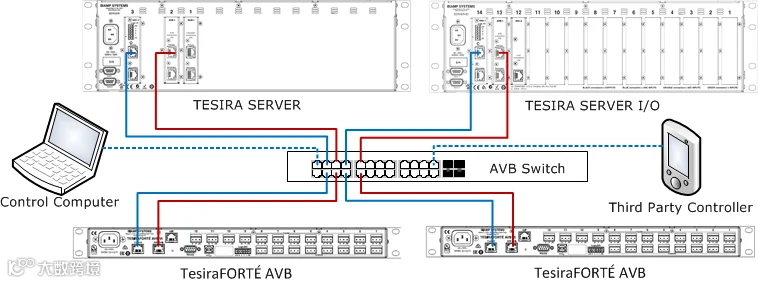

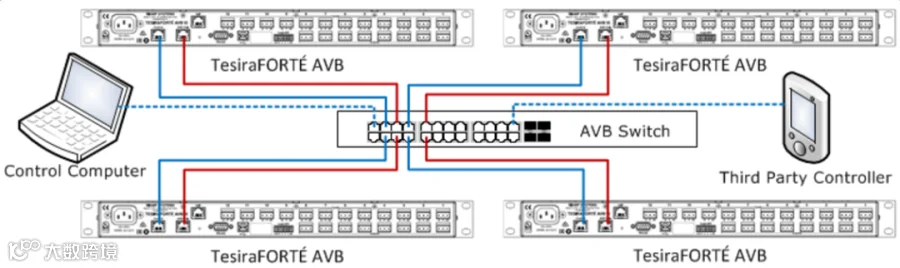

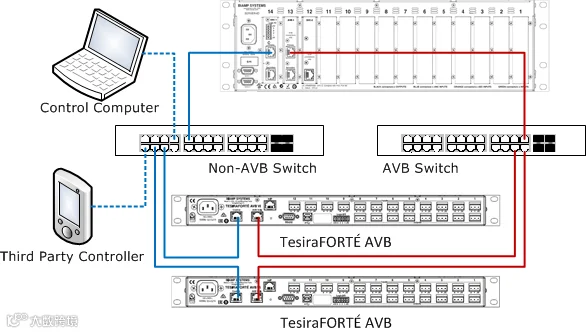

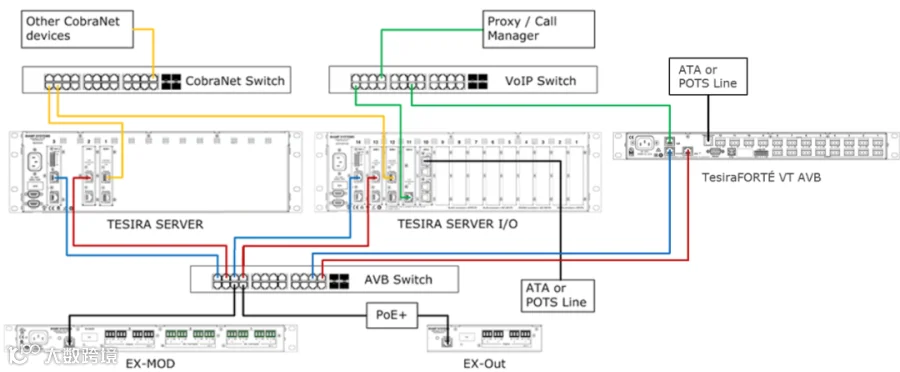

多台Server，Server-IO 和 TesiraFORTÉ AVB
