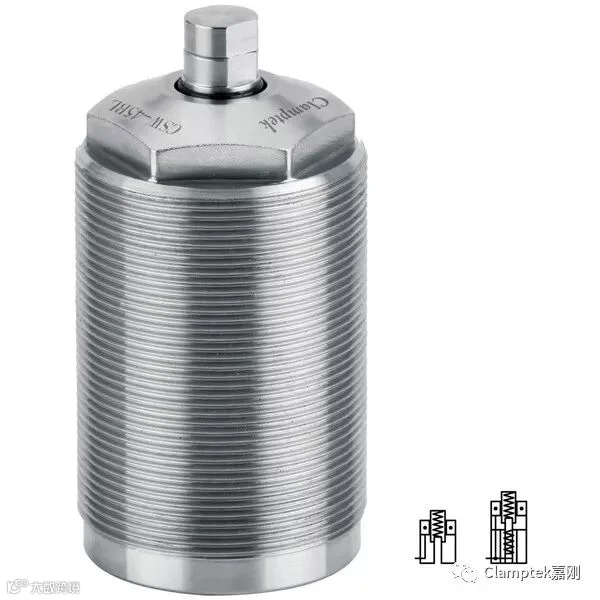

産品特性
在4~10kgf/cm2工作條件下性能穩定,最大耐壓力10kgf/cm2。
根據不同厚薄工件,可更換活塞杆伸出彈簧強弱。
活塞杆伸出接觸力小,0.2~0.6kgf範圍内,特别适用於薄形工件。

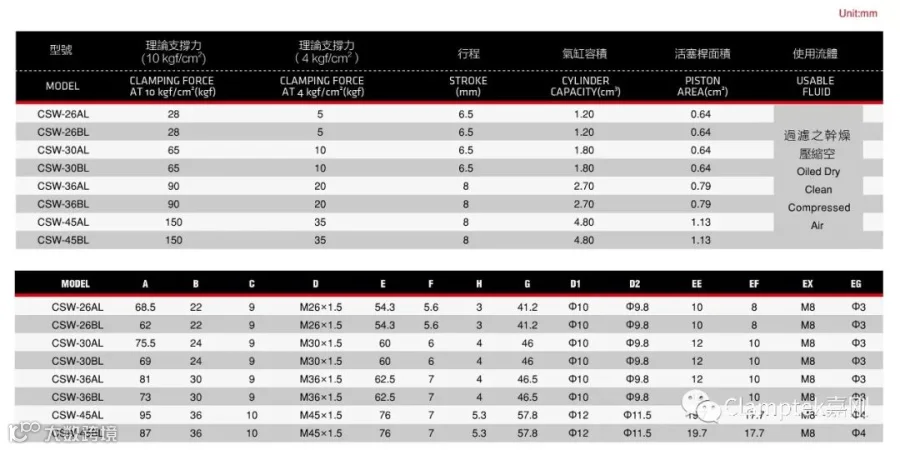

最大操作壓力：10 kgf/cm2
最小操作壓力：4 kgf/cm2
作動方式：單動式

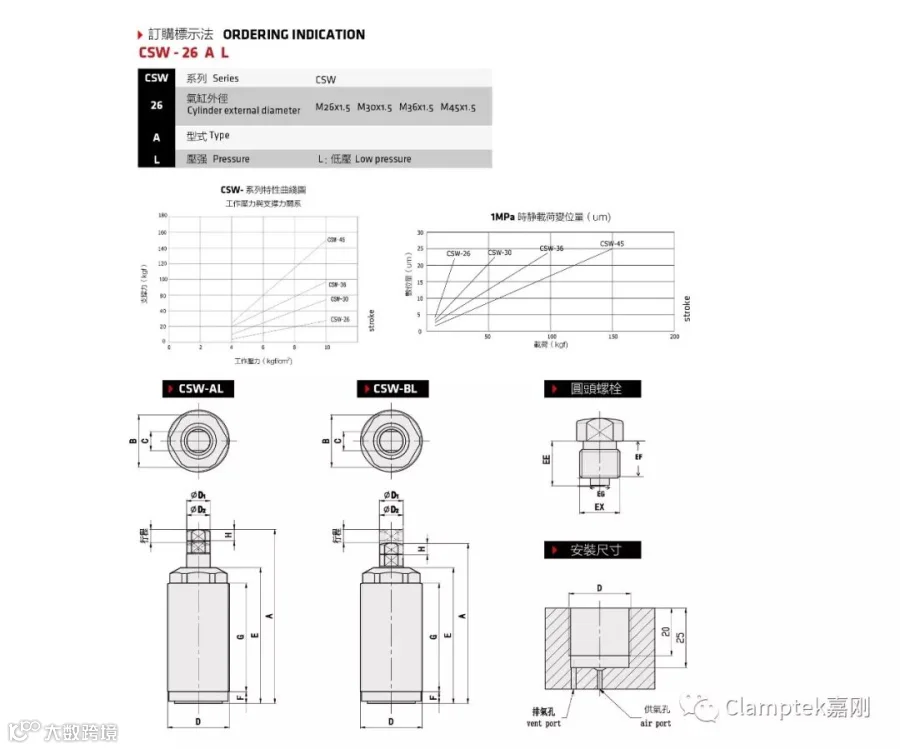

A型:夾縮支撐,在初始位置時,支撐頭在内部彈簧的作用下處於最上端,工作時依靠工件在下放時的重力下壓支撐頭使之同步向下,在工件穩妥的放在治具上時就停止下行,支撐頭也停止下行,加氣壓後支撐缸鎖死給工件提供支撐並停止運行。
B型:上行支撐,在初始位置時,支撐頭位於最下端,工件放好後,給支撐缸加氣壓使支撐頭上行,至碰到工件時支撐頭立刻停止上行並繼續加壓至鎖死,這樣支撐頭就在當前位置給工件提供支撐並且停止。
注意事項
支撐柱塞上不能施加偏心負荷
不能施加過載負荷
鎖定狀态不能轉動活塞杆
