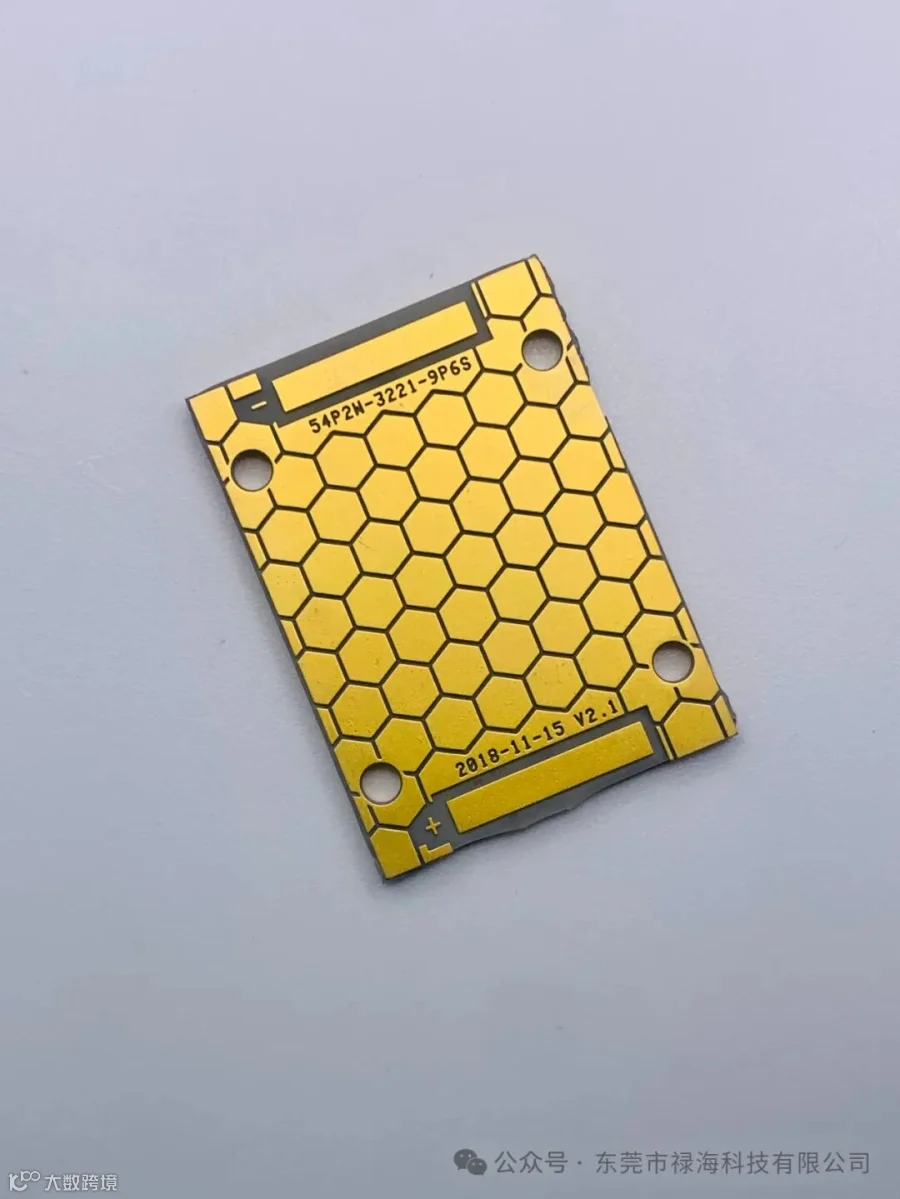

直接镀铜（Direct Plating Copper, DPC）是在陶瓷薄膜工艺加工基础上发展起来的陶瓷电路加工工艺。该工艺首先利用真空镀膜方式于陶瓷基板上溅镀结合于铜金属复合层，接着以黄光微影之光阻被复曝光、显影、蚀刻、去膜工艺完成线路制作，最后再以电镀/化学镀沉积方式增加线路的厚度，待光阻移除后即完成金属化线路制作。

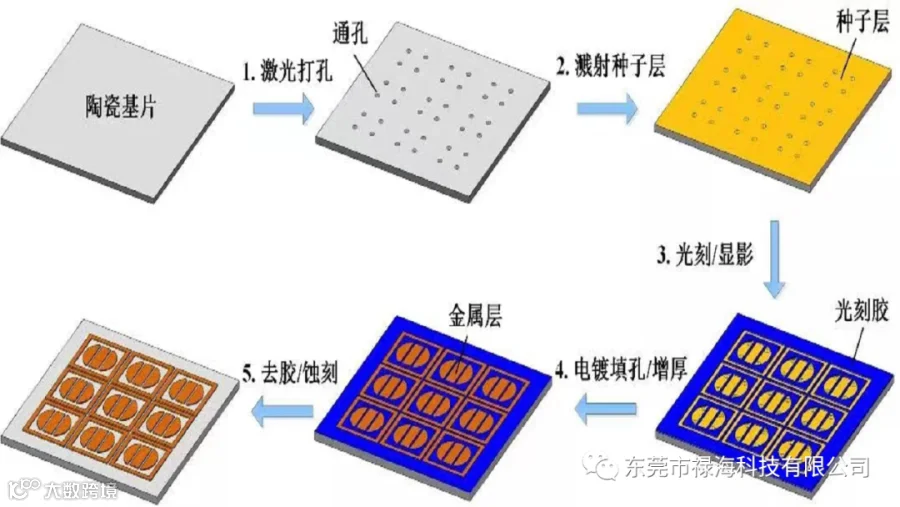

其工艺流程为：首先利用激光在陶瓷基片上制备通孔（孔径一般为60μm~120μm），随后利用超声波清洗陶瓷基片；采用磁控溅射技术在陶瓷基片表面沉积金属种子层（Ti/Cu靶材，接着通过光刻、显影完成线路层制作；采用电镀填空和增厚金属线路层，并通过表面处理提高基板可焊性与抗氧化性，最后去干膜、刻蚀种子层完成基板制备。

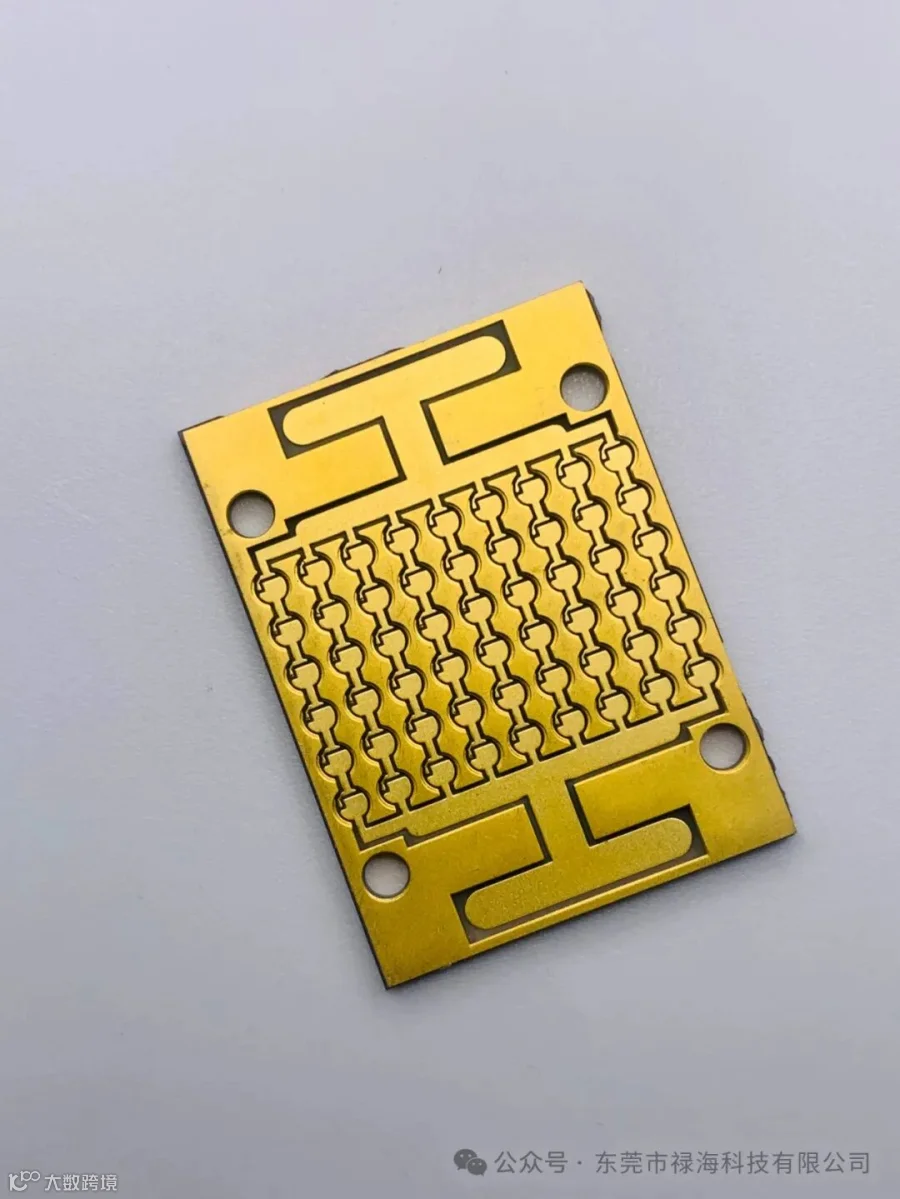

DPC 陶瓷基板具备高线路精准度、高表面平整度、高绝缘及高导热的特性，在半导体功率器件封装领域迅速占据了重要的市场地位，广泛应用于大功率 LED、半导体激光器、 VCSEL、5G通信光学模块等。
