產品特性

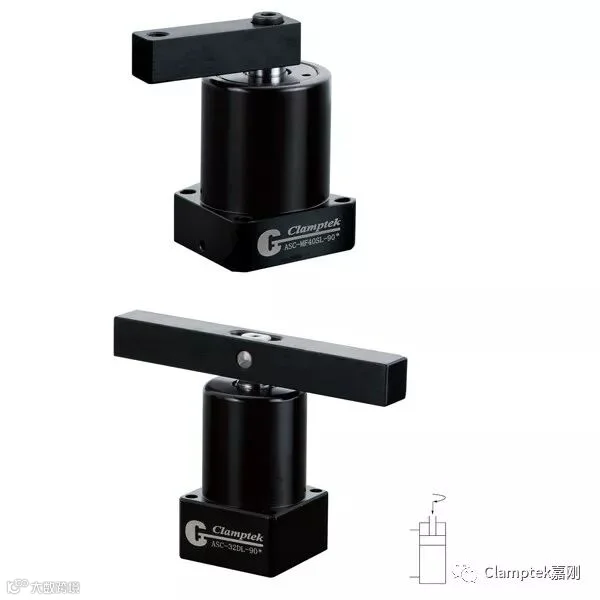

本產品適用於量產零件之專用機及MC治具，提高生產效率好幫手。
主要功能為氣壓缸作動時，活塞下壓行程中壓板會旋轉到設計的角度，再沿著直線繼續下壓直到壓板夾緊工件。
建議使用氣壓轉角缸，請加裝流量控制閥，避免速度過快，以及轉角行程中，請勿夾持工件，導致損環缸體及內部零件。
缸休材質採用鋁合金，表面硬膜處理，內壁表面光滑，使用壽命長。
最大操作壓力：7 kgf/cm2
最小操作壓力：4 kgf/cm2
作動方式：複動式
注意事項
夾緊及放鬆作動速度需適當放緩。
特殊壓臂長度及重量不得超過標準壓臂的1.5倍。

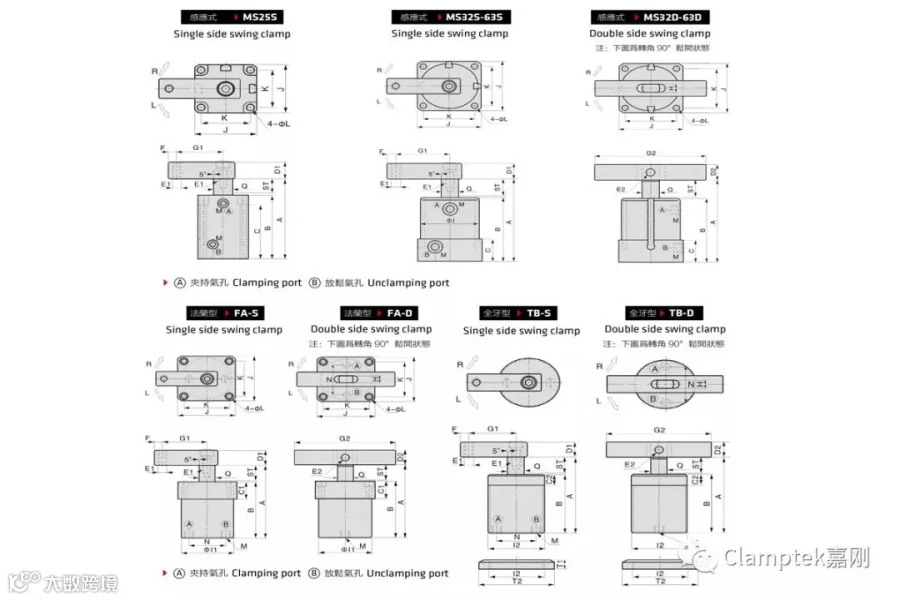

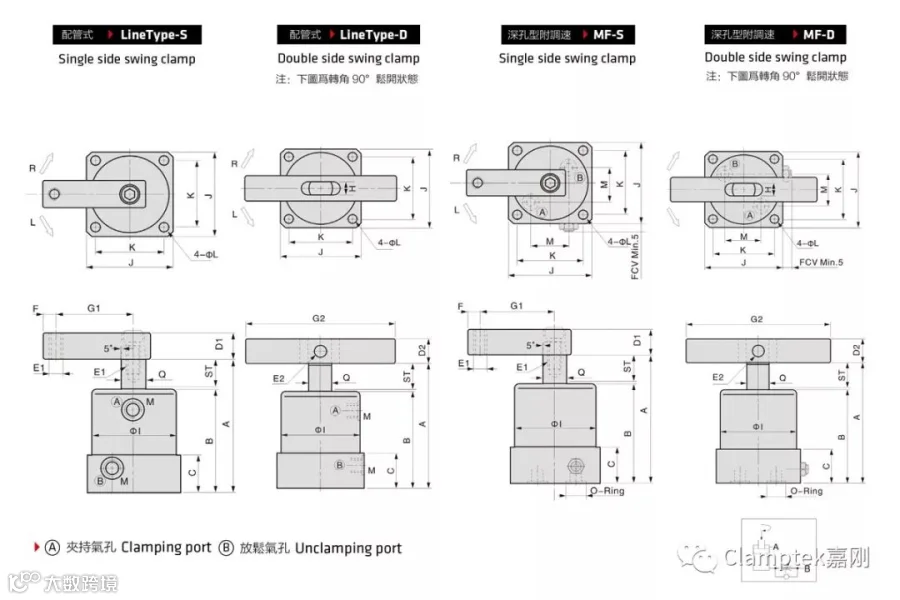

壓臂旋轉示意圖及安裝拆卸方式，請參見第13頁。
