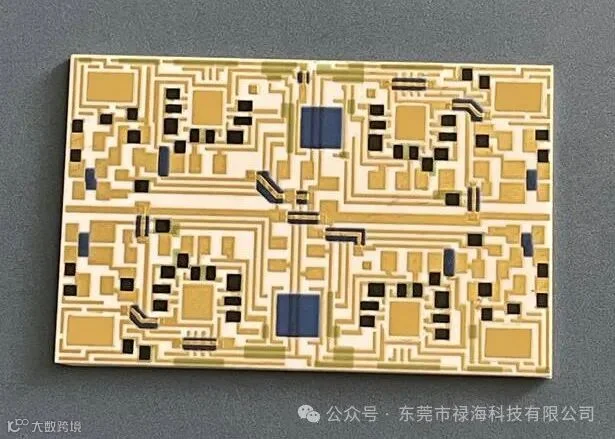

在微电子制造领域，覆铜陶瓷基板（DPC）工艺如同一股强劲的科技浪潮，正逐步重塑高密度电子封装材料的未来。这项工艺不仅是金属膜沉积的精湛艺术，更是通过蒸发、磁控溅射等尖端技术，在陶瓷基板上精心编织出一层坚固的金属网络。从真空环境下的钛层初现，到铜颗粒的精准覆盖，再到电镀技术的深度强化，每一步都凝聚着对性能的不懈追求。
DPC工艺：定制化与优化的艺术
值得注意的是，DPC工艺并非一成不变。它如同一位工匠，能够根据制造商的具体需求和产品特性，灵活调整每一步骤的参数，确保最终产品的完美无瑕。这种高度的可定制性和优化能力，让DPC工艺在电子封装行业中独树一帜。
六大优势，铸就DPC工艺的辉煌
卓越导热，守护器件心脏：DPC基板以陶瓷为基，导热性能卓越，导热能力强，保障器件稳定运行。
高频无惧，信号畅通无阻：低介电常数与损耗，让DPC基板在高频与微波领域大放异彩，信号传输损耗极低，成为射频应用的理想之选。
高密度封装，小体积大智慧：高线路密度与精细布局，让DPC基板成为小型化与集成化设计的得力助手，助力电子产品迈向更紧凑的未来。
坚韧机械性能，抵御环境挑战：高强度与硬度，赋予DPC基板抵抗振动、冲击与热膨胀的能力，确保器件在恶劣环境中依然可靠。
尺寸稳定，精准无误：低热膨胀系数，确保DPC基板在高温环境下尺寸稳定，减少因热应力导致的失配与破裂风险。
焊接无忧，连接牢固：表面铜膜焊接性能优异，为电路连接提供可靠保障，让电子设备的每一个细节都尽善尽美。
应用领域广泛，DPC工艺点亮未来
从高功率电子器件到射频微波设备，从LED照明到汽车电子，再到高温环境下的航空航天设备，DPC工艺以其全面的优势，在多个领域展现出强大的生命力。
禄海科技是一家专业在先进陶瓷领域深耕具有多年行业技术经验、生产经验和质量管控经验。建立了一套系统的新材料研制和产品全制程的解决方案，具有行业引领作用。
