结合下面的一些实际案例，再加上个人的一些生活经验，可以较好地判断出木结构屋架构件的大体尺寸。

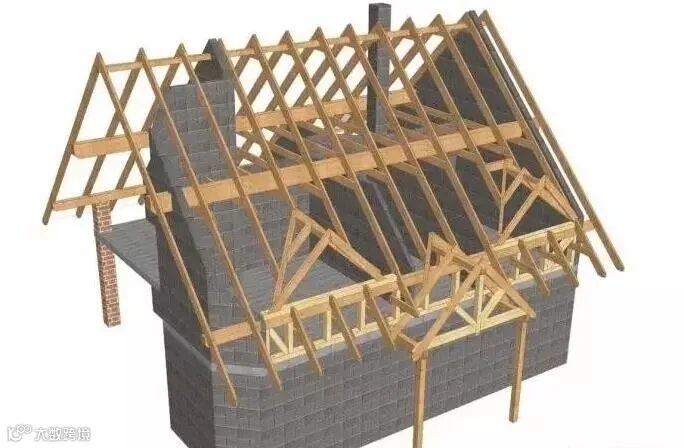

住宅木结构屋面的构造组成示意图

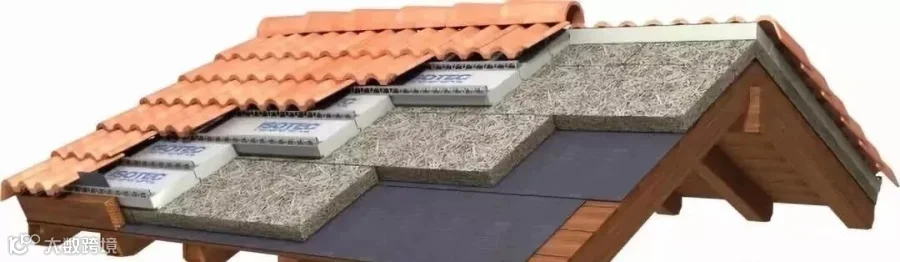

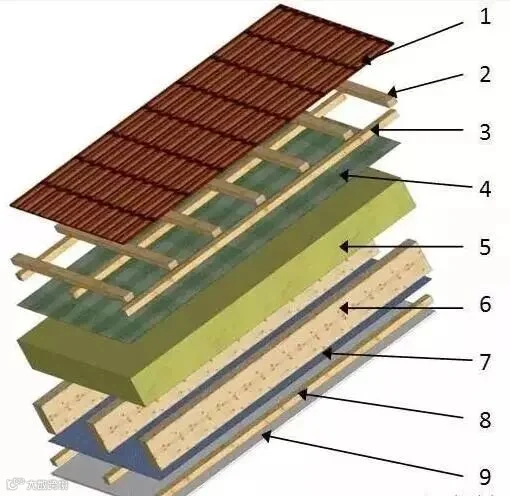

木结构屋面构造组成分解示意图

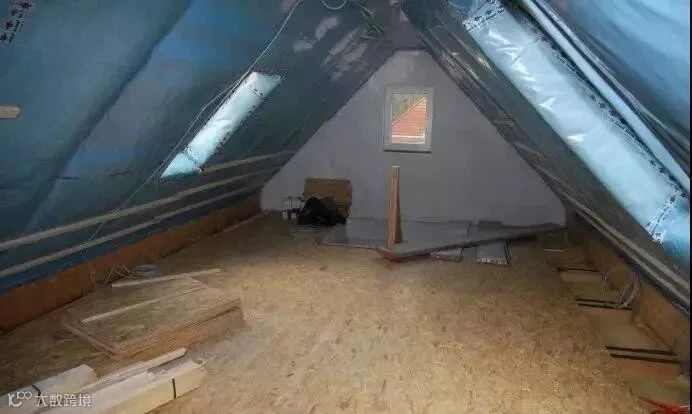

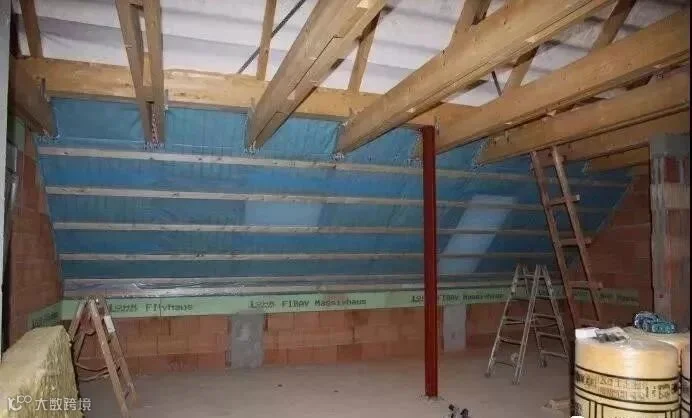

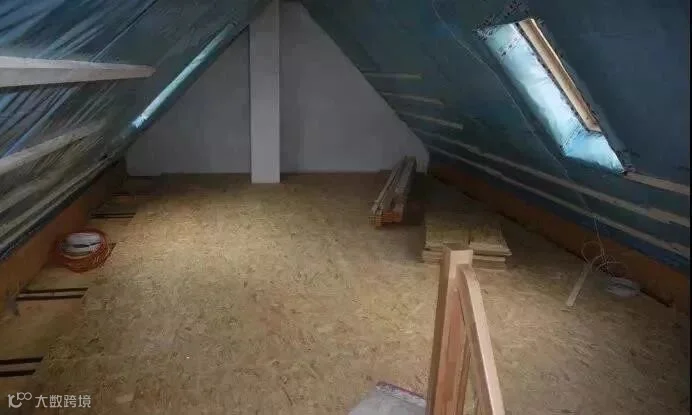

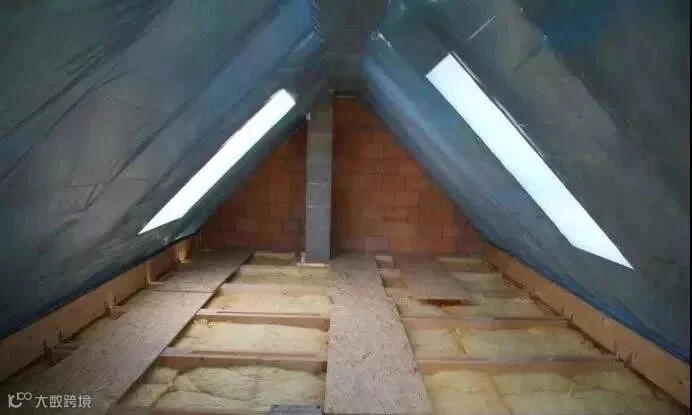

从上到下，从外到里 ：屋面瓦片 + 挂瓦木搁条 + 顺水木搁条 + 单方向透潮防水防风专用卷材层 + 木结构屋架框架（椽条） + 屋架框架之间填充固定特厚硬质阻燃型保温材料 + 封贴隔潮卷材层 + 木搁条 + 防火型纸面石膏板 + 室内粉刷
实际案例：

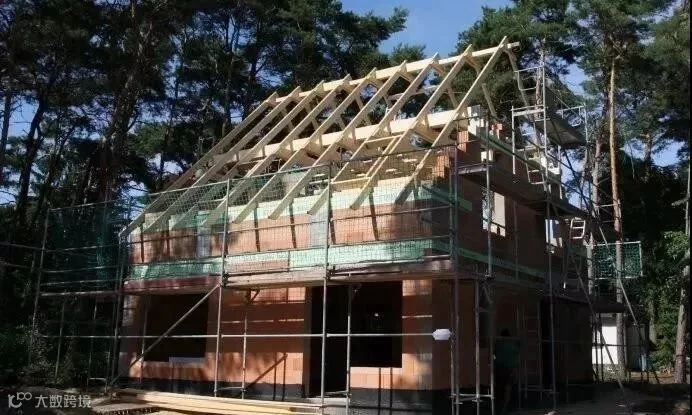

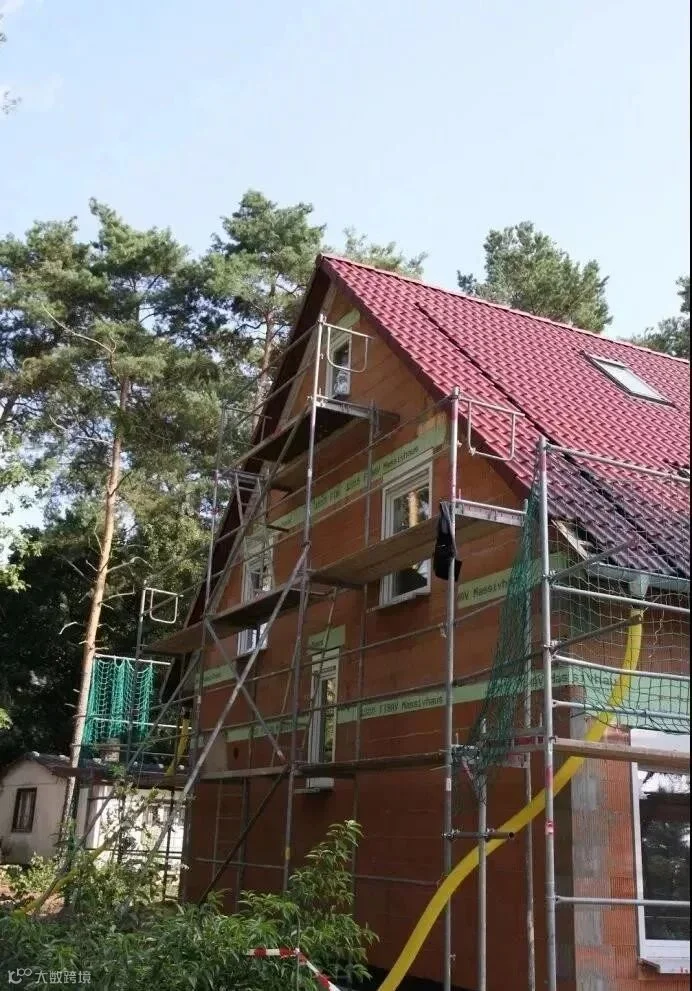

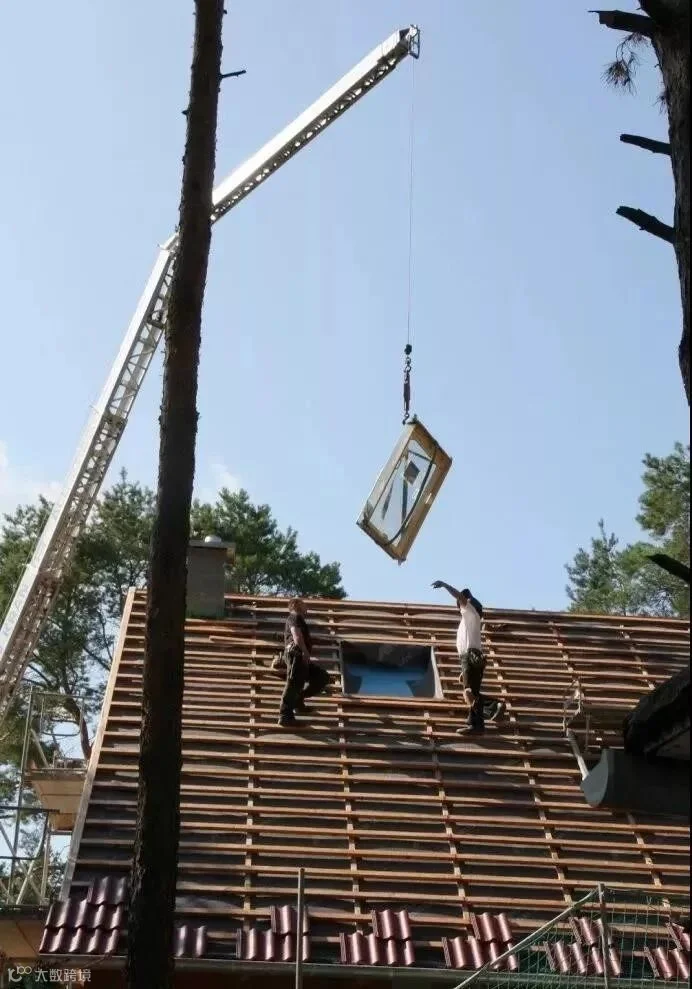

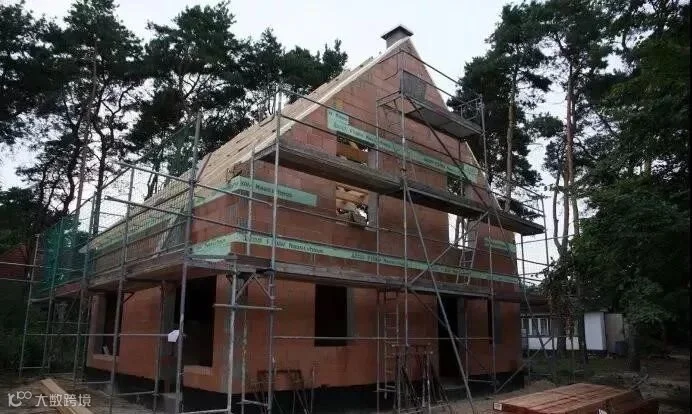

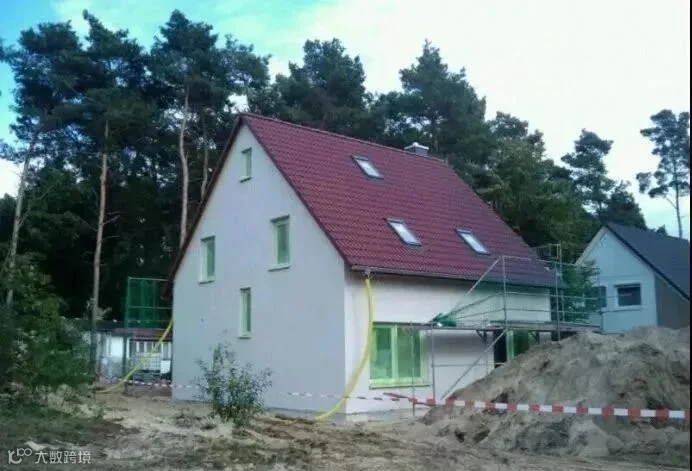

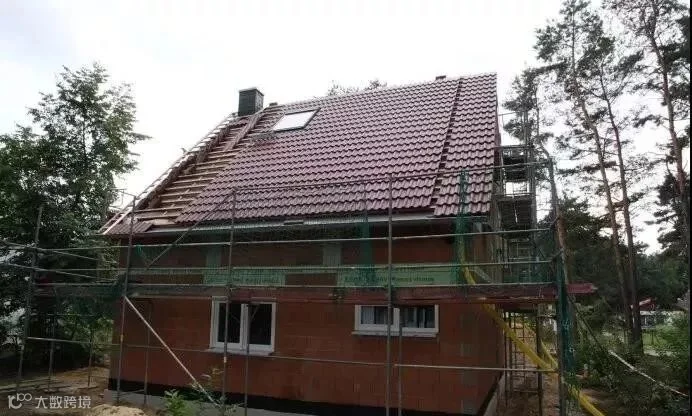

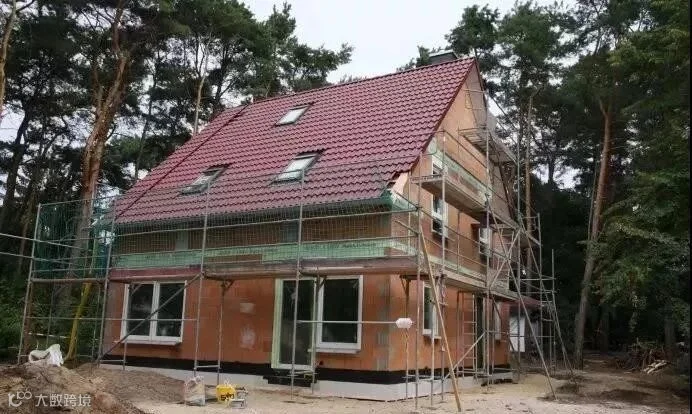

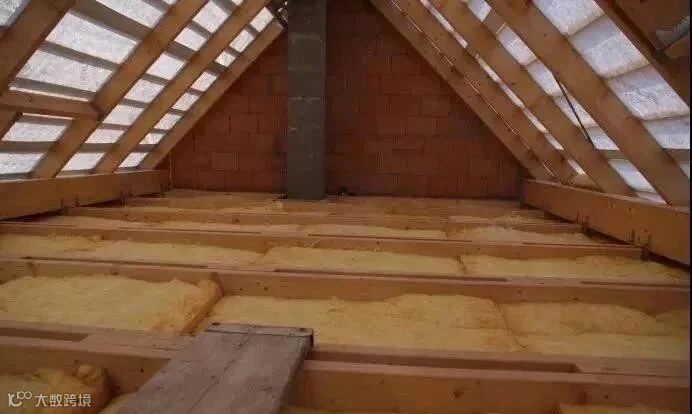

独立住宅上部木结构屋架的搭建施工现场

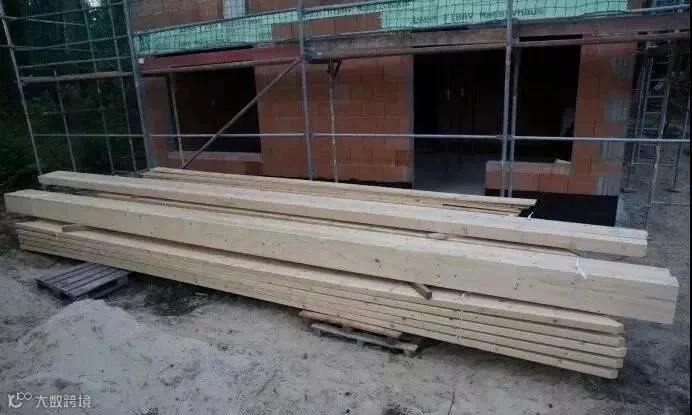

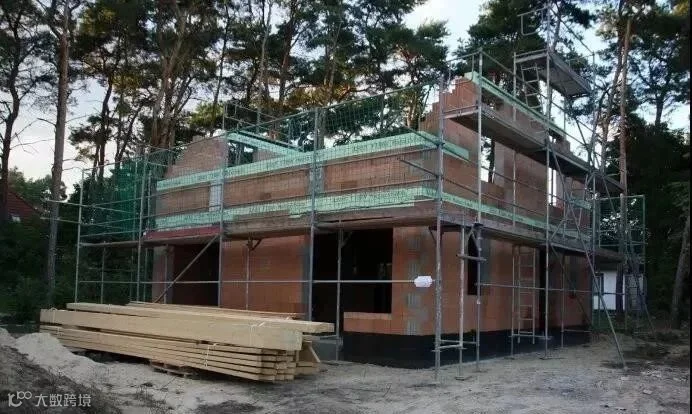

建木结构屋架的构件材料，临时放置在施工现场

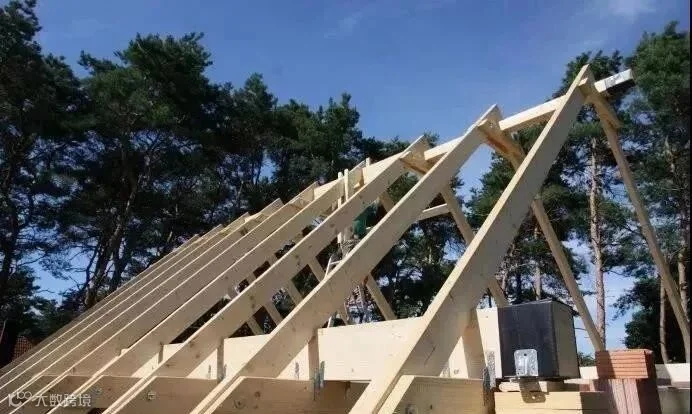

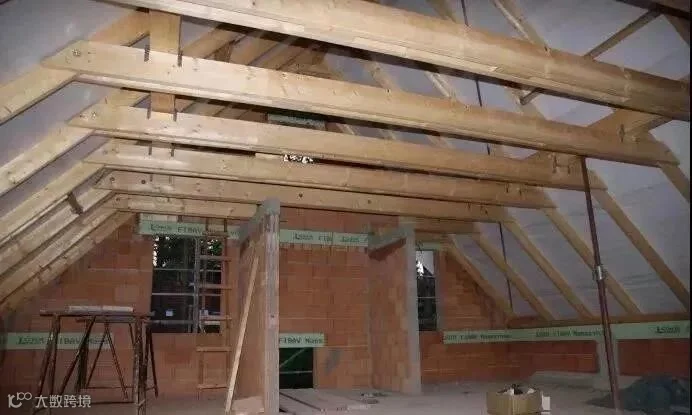

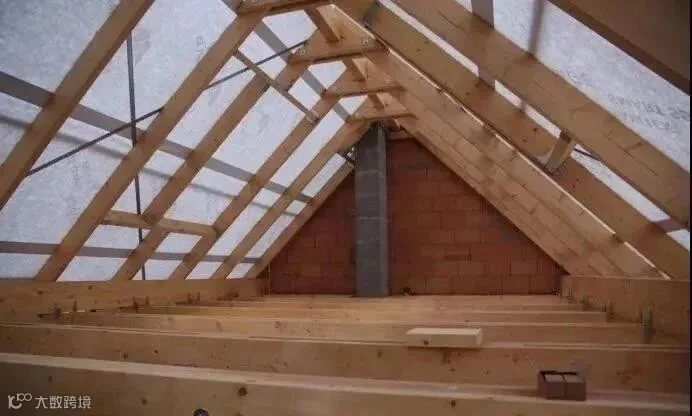

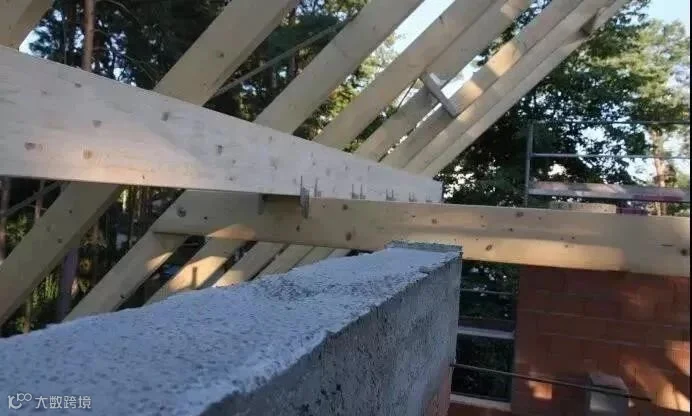

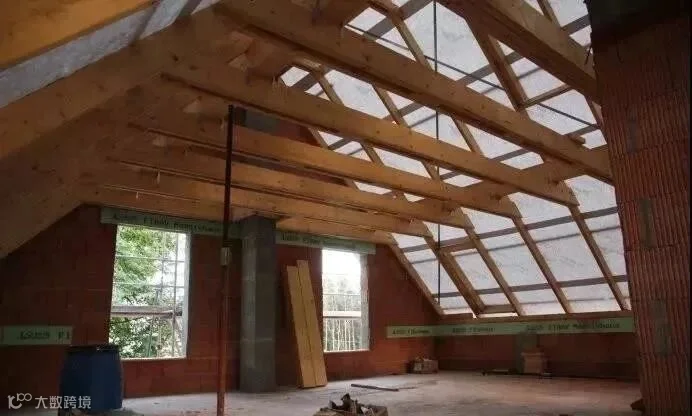

木结构屋架承重框架中，各构件之间，使用专用镀锌钢制连接件，进行连接固定。

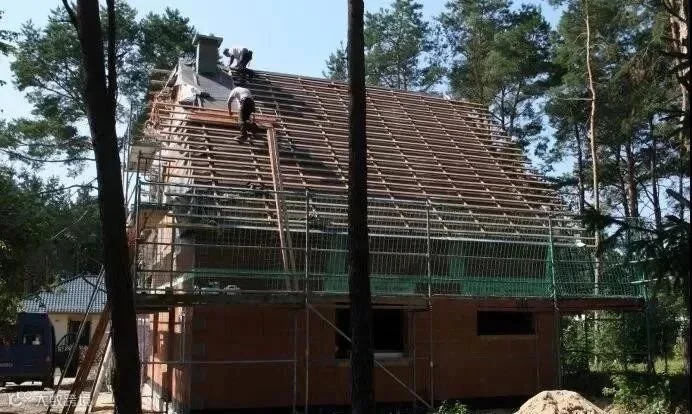

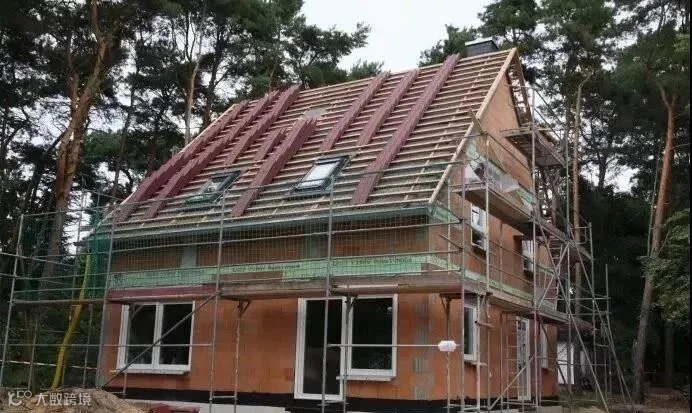

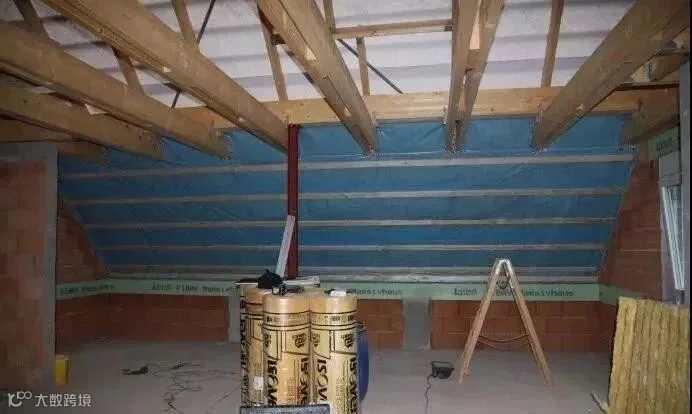

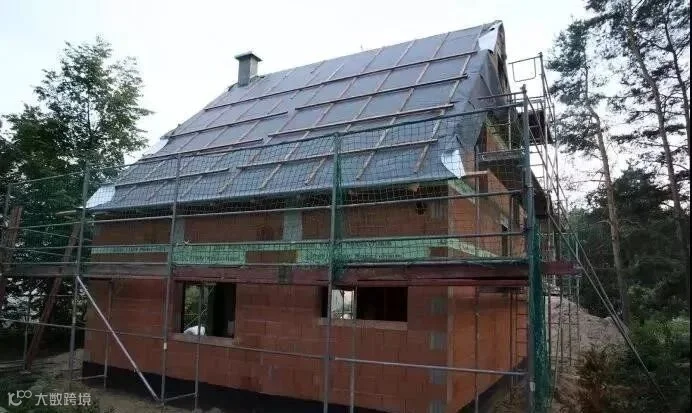

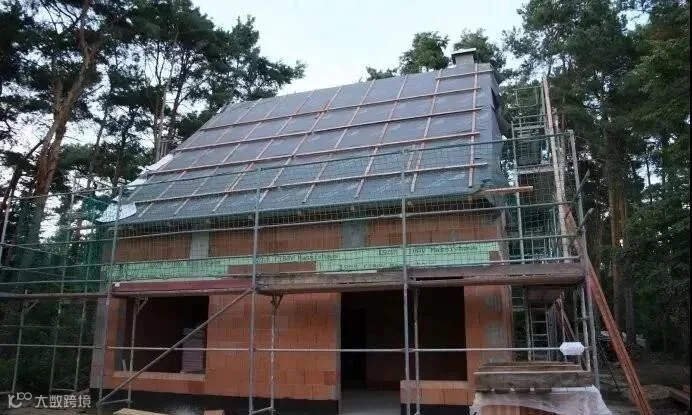

隐约可见，双坡屋面的2个屋面上，木结构屋架承重框架的外表，交叉设置有不锈钢或者是镀锌钢带，起到增加整个木结构屋架框架的稳定性作用。

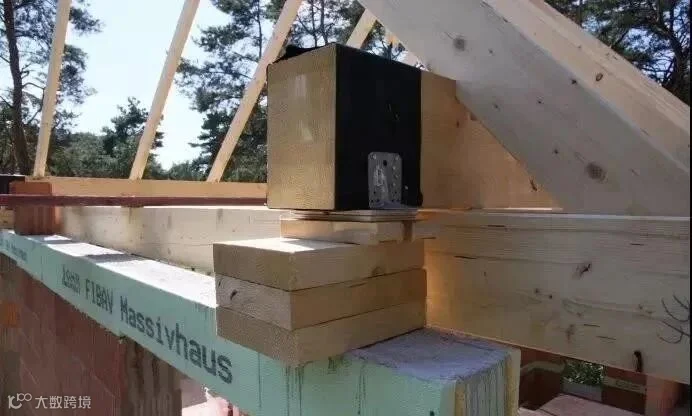

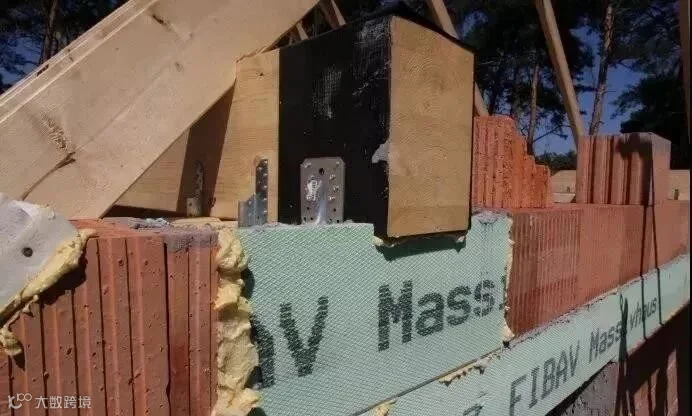

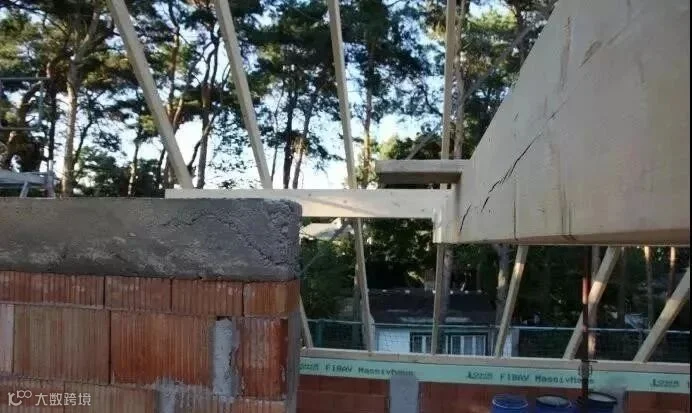

从图中端头，涂刷黑色的防腐防水材料，纵向的大跨度木结构屋架构件上可以看出，该种屋架构件是使用LVL层压工程木加工而成的，并且搁置在墙体上的位置，已经使用专用镀锌钢制连接件进行了连系和固定。

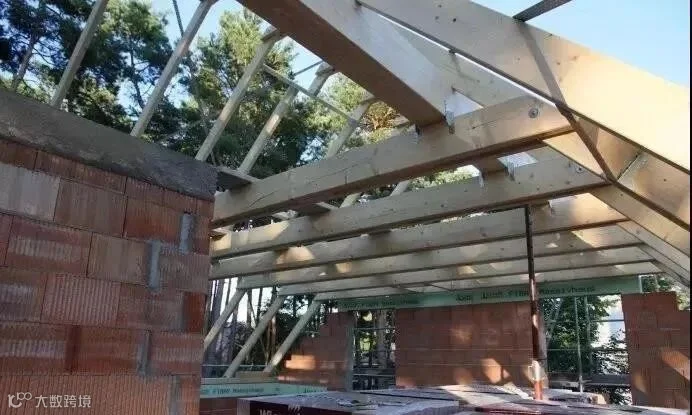

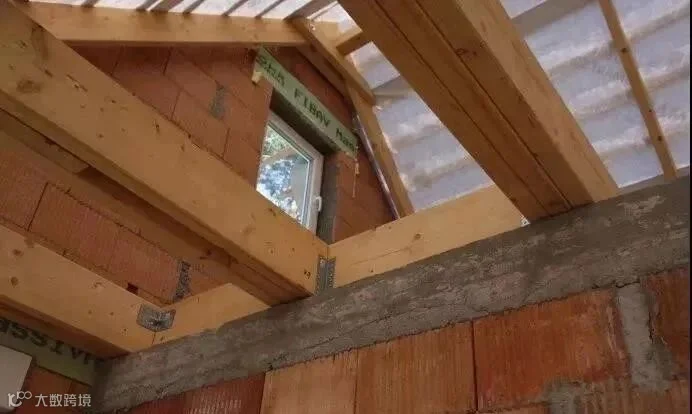

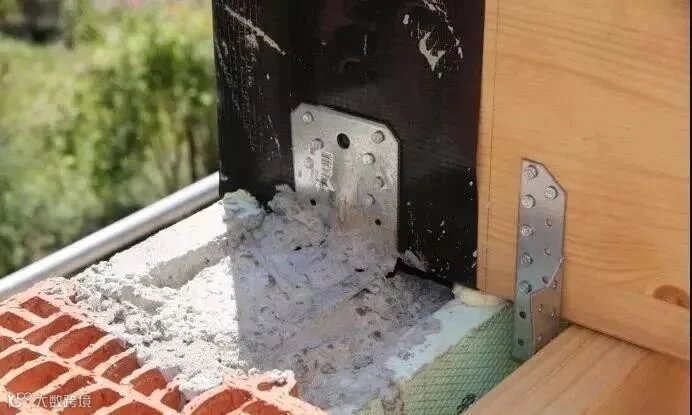

可见，木结构屋架框架中，纵向的大跨度屋架构件，与墙体的顶端，使用专用镀锌钢制连接件，进行了连接固定。

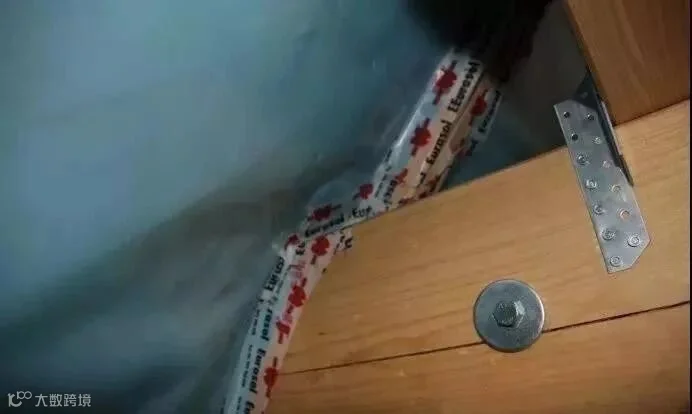

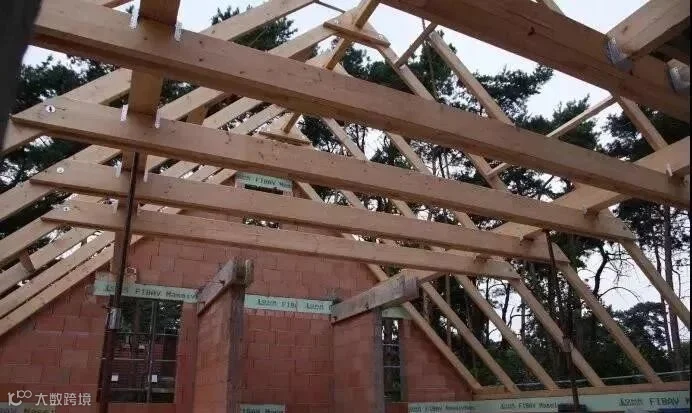

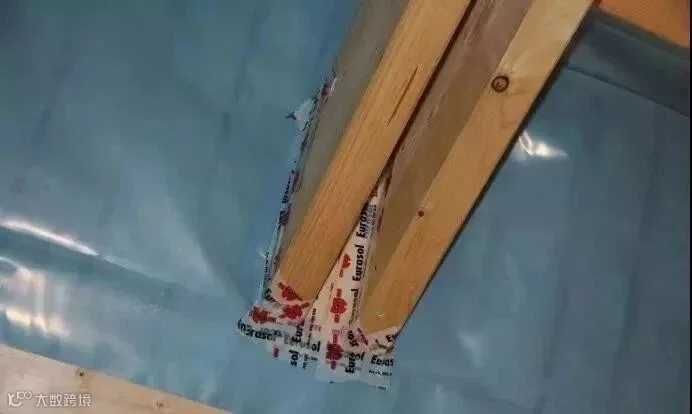

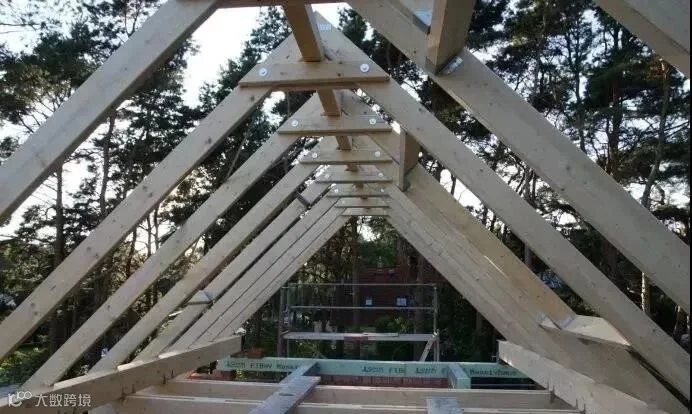

木结构屋架框架构件之间，使用专用镀锌连接件进行了加固处理。

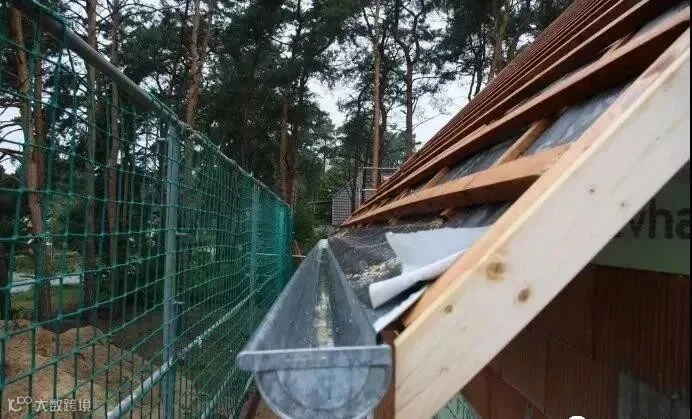

屋面檐口，水平纵向镀锌钢制雨水槽的位置，局部特写。
