Edac Jax ---Magnetic & Modular RJ45 Jacks
EDAC集团公司成立于1966年,一直专注于连接器的设计和生产，并为世界各行各业提供各类中高端连接器产品。现在让我们来剖析今天要介绍给大家的产品EDAC JAX 系列.
EDAC JAX---带滤波和普通RJ45接口
EDAC经过近50年的发展所提供的产品种类也在不断的扩充进步。目前我们拥有市面上最广种类的连接器产品线，edac JAX系列的带滤波器和普通RJ45接口也不例外。我们提供多种规格及优势产品。
Edac JAX 系列产品主要用于数据，通讯，网络以及家庭娱乐等应用领域，比如:服务器、集线器、路由器、电脑、机顶盒以及移动数字电视等。

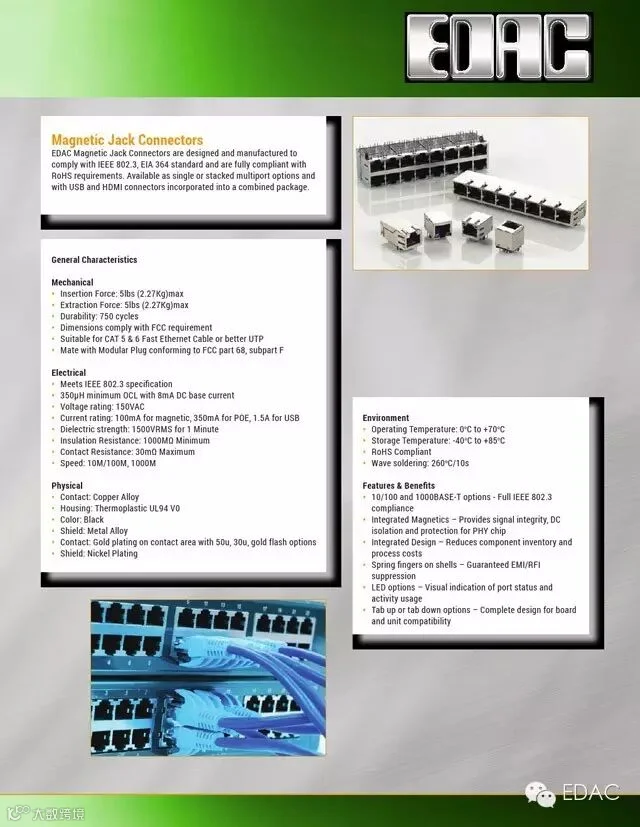

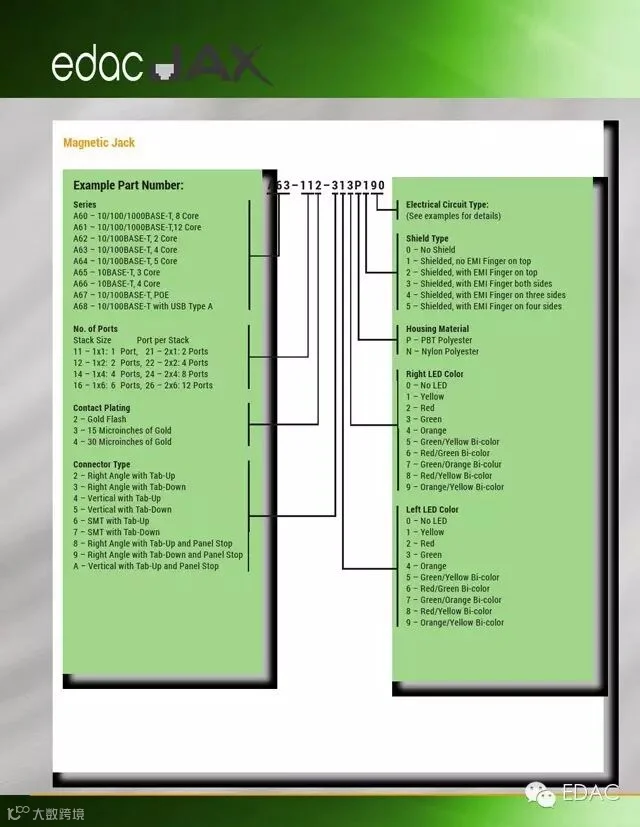

EDAC 带滤波器的RJ45接口
此系列产品的设计生产符合IEEE802.3,EIA364标准兵满足ROHS要求。多种规格可选：单口，多口，以及与USB，HDMI组合式等。

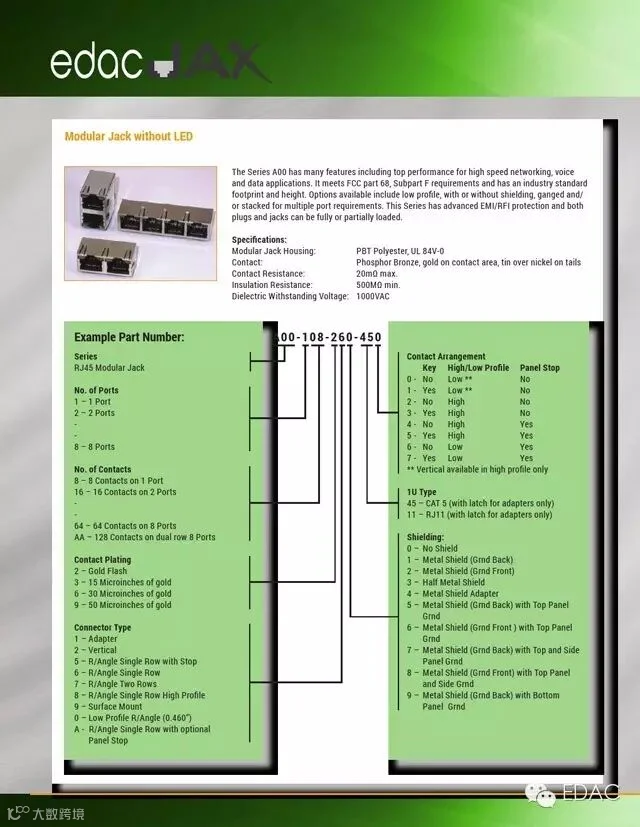

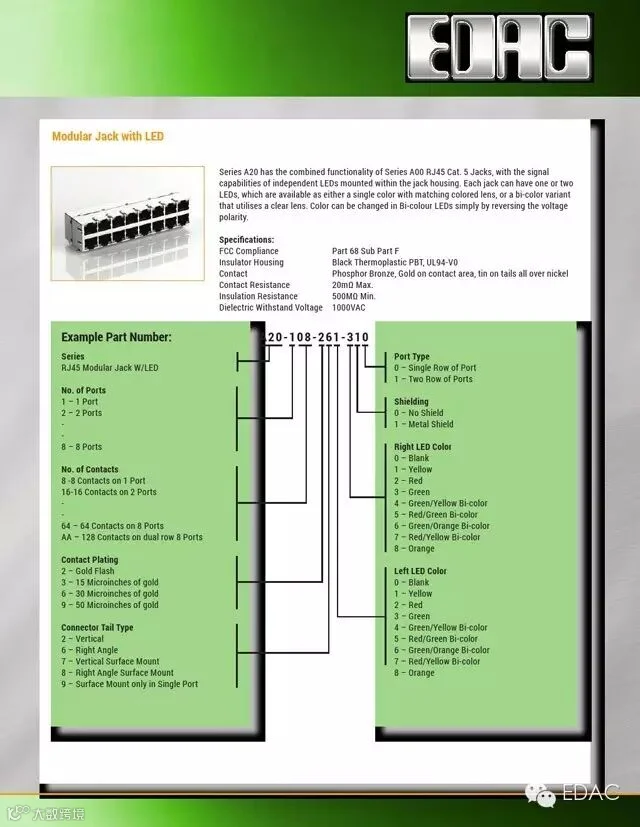

EDAC 普通RJ45接口
普通RJ45接口也用于高速网络、语音以及数据传输，符合行业标准。多种规格可选：带/不带LED灯，屏蔽/非屏蔽，单口，多口以及其他可定制特殊规格。

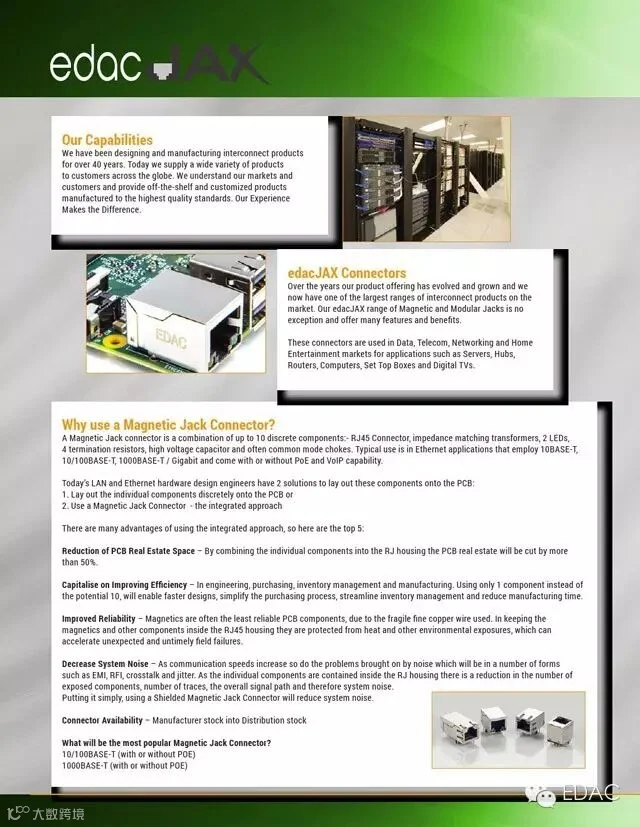

为什么选用带滤波器的RJ45接口？
带滤波器的网络接口时10个独立的部件的整合体：RJ45连接器，阻抗变压器，2个LED灯，4个终端电阻，高压电容以及共模电感。通常用于采用10BASE-T,10/100BASE-T, 1000BASE-T/ Gigabit标准的以太网应用，有带或不带PoE和VoIP的性能。
目前局域网（LAN）和以太网（Ethernet）的硬件设计工程师有两种方式来布设这些部件到PCB上：
1.将各个部件分别独立的安置在PCB上
2.使用一个带滤波器的接口连接器---集成方法
其中使用集成方法有众多优点，以下仅列出前5项：
减少PCB的占用空间---通过将各部件整合为一个RJ产品内，整个PCB的使用空间可释放50%以上；
改善效率---有效改善工程进度、采购管理、库存规划以及生产制造的效率。用1个产品替代10个，可以加快设计速度，简化采购和库存管理流程以此大大缩减了生产周期。
提高可靠性---由于使用脆弱的细铜线，滤波器通常是PCB上最不稳定的组件，但是将滤波器以及其他组件整合进RJ45内部从而阻挡了那些加速组件老化的高温以及其他环境因素。
降低系统噪音---由于通讯传输速度的提升，随之而来的噪音以各种形式出现，比如EMI,RFI,串扰以及抖动（Jitter）等。由于各独立部件存在于1个RJ 接口中，这就减少了暴露的组件数量，路径数量，整个信号通道数量因此降低了整个系统的噪音。简单的说就是使用屏蔽的滤波RJ45连接器可以降低系统噪音。
产品供应可用性---生产商库存到分销商库存
未来最受欢迎的带滤波产品是？
10/100BASE-T(带/不带PoE)
1000BASE-T(带/不带PoE)
另：我们更较为详细纸质说明书，如您有需求，请您致电给我们，我们将为您快递我们的产品说明书。
联系方式为：+86-769-3892188 或 edac@edac-dg.com 。
