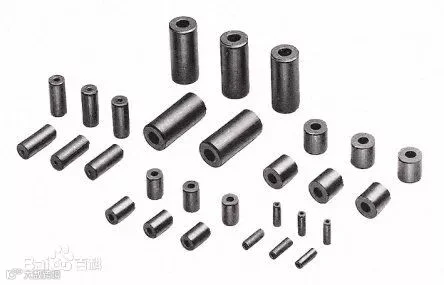

磁珠主要用于EMI差模噪声抑制，他的直流阻抗很小，在高频下却有较高阻抗，一般说的600R是指100MHZ测试频率下的阻抗值。
选择磁珠应考虑两方面：一是电路中噪声干扰的情况，二是需要通过的电流大小。要大概了解噪声的频率、强度，不同的磁珠的频率阻抗曲线是不同的，要选在噪声中心频率磁珠阻抗较高的那种。噪声干扰大的要选阻抗高一点的，但并不是阻抗越高越好，因为阻抗越高DCR也越高，对有用信号的衰减也越大。但一般也没有很明确的计算和选择的标准，主要看实际使用的效果，120R-600R之间都很常用。然后要看通过电流大小，如果用在电源线部分则要选额定电流较大的型号，用在信号线部分则一般额定电流要求不高。另外磁珠一般是阻抗越大额定电流越小。
磁珠的选择要根据实际情况来进行。比如对于3.3V、300mA电源，要求3.3V不能低于3.0V，那么磁珠的直流电阻DCR就应该小于1R，这种情况一般选择0.5R，防止参数漂移。对噪声的抑止能力来说，如果要求对于100MHZ的、300mVpp的噪声，经过磁珠以后达到50mVpp的水平，假设负载为45欧姆，那么就应该选225R@100Mhz,DCR<1R的磁珠, 225R又是怎么算出来的？(45ohm/50mV)*250mV=225ohm
首先你要知道你要滤除的噪声的频段，然后选一个在该频段选一个合适的阻抗（实际的可以通过仿真得出大概要多大，仿真模型可以向厂商要），第二步确定该电路通过的最大电流，电路流过的电流确定了也意味着你要选多大额定电流的磁珠，接下来是确定磁珠的DCR（直流阻抗），根据后一级电路电压供电的范围就能算出允许的磁珠的DCR的范围。封装可以根据情况选择。但要注意的是，磁珠的阻抗在你加电压后和规格书上的有点差别。
正确选择磁珠，必须注意：
1、不需要的信号的频率范围为多少；
2、噪声源是谁；
3、需要多大的噪声衰减；
4、环境条件是什么（温度，直流电压，结构强度）；
5、电路和负载阻抗是多少；
6、是否有空间在PCB板上放置磁珠；
前三条通过观察厂家提供的阻抗频率曲线就可以判断。
