下面为天诗0451B典型应用案例，用于超高固含环氧、水性环氧富锌等体系中。
一、聚酰胺蜡微粉在超高固含环氧体系

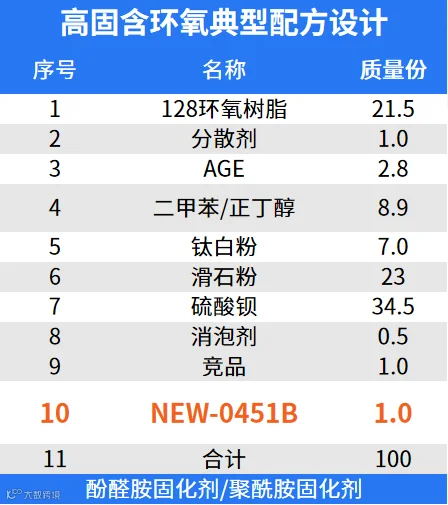

（1）NEW-0451B在超高固含环氧体系流变测试粘度和竞品对比

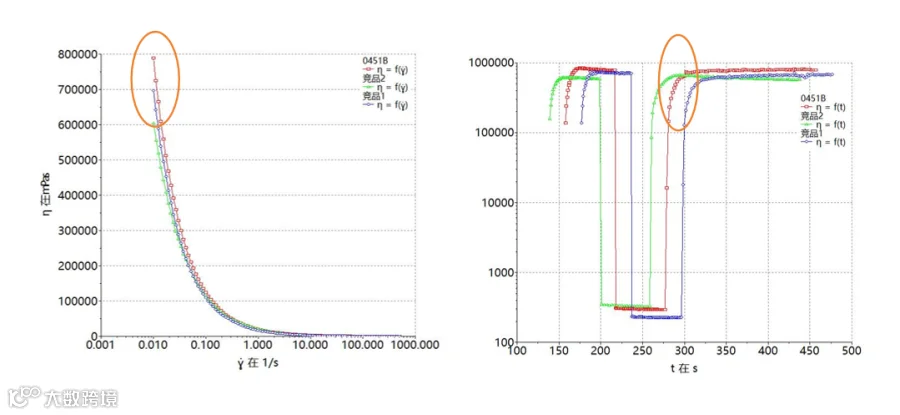

图1为超高固含环氧体系流变测试结果图
结论：从图1中可看出0451B在超高固含环氧体系中有不错的初始粘度和剪切变稀的能力，同时结构粘度在短期内恢复较好，30秒内恢复到80%以上的粘度，具备优异的抗流挂性能。
（2）NEW-0451B在超高固含环氧体系防沉抗流挂对比

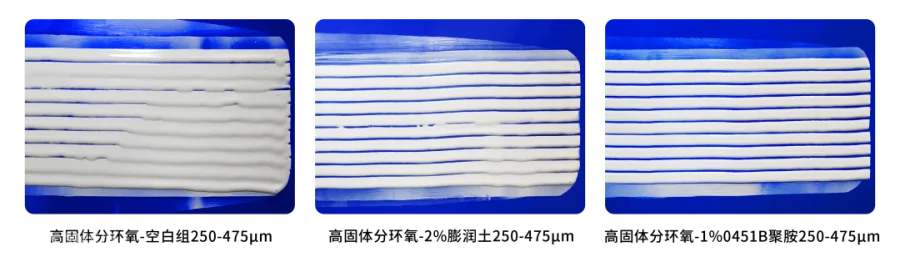

图2为聚酰胺蜡微粉在超高固含环氧体系中抗流挂测试效果图
结论：从图2中可知，天诗聚酰胺蜡微粉NEW-0451B有较好的抗流挂性能，湿膜在650um也能展现优异的抗流挂性能，可适用于厚膜涂装。
（3）兑稀施工性（耐温性）防流挂对比

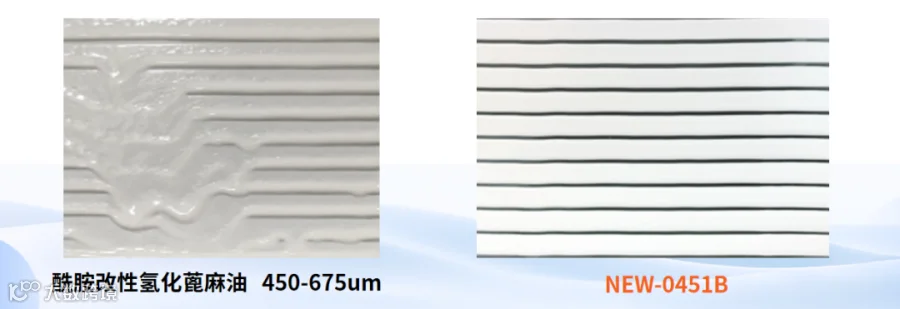

NEW-0451B展示出良好的高温抗流挂性能，能满足夏天太阳直射底材温度较高的应用场景。
（4）溶剂型丙烯酸聚氨酯铝粉漆(自制20%蜡浆)

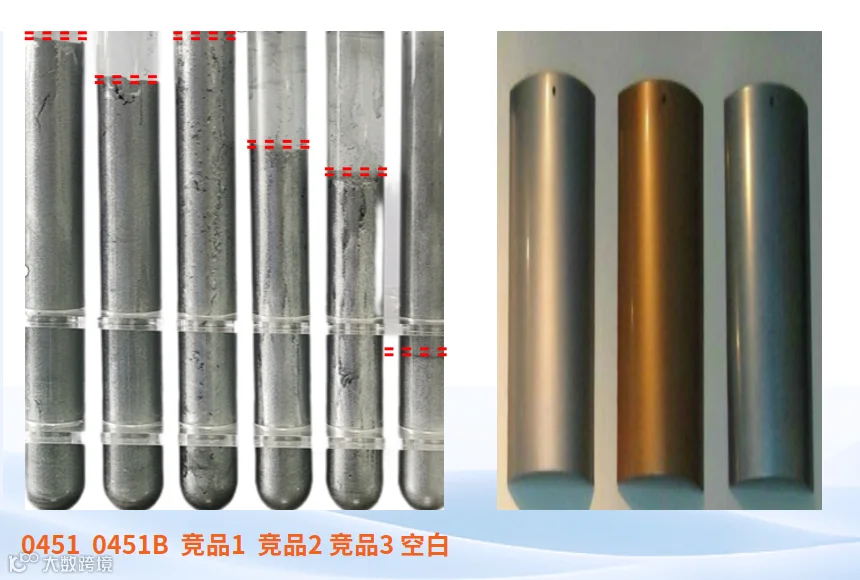

NEW-0451B在低粘度条件下展示出了良好的防沉降性和耐稀释性。

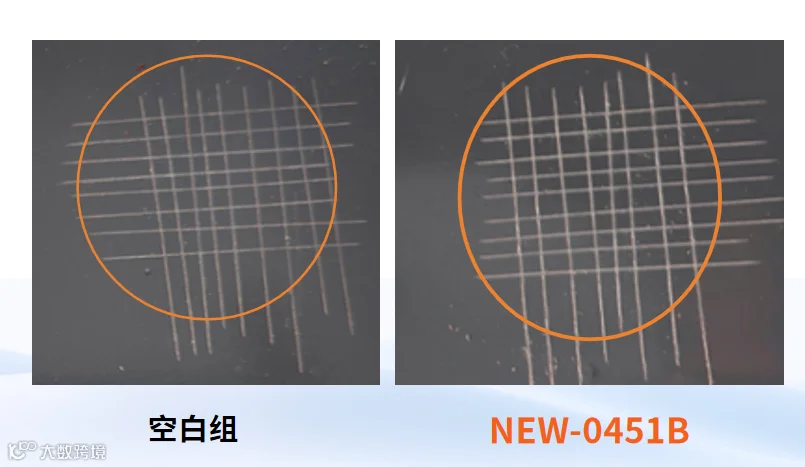

（5）聚酰胺蜡在高固含环氧漆重涂性对比
结论：极限密闭条件下NEW-0451B展示出良好的重涂性。
二、 NEW-0451B在水性环氧富锌体系
（1）60%锌含量水性环氧富锌体系典型配方
| 物料名称 |
牌号 |
重量 |
| 水性环氧树脂（75%） |
116B |
10-20 |
| 溶剂 |
BCS |
5-10 |
| 分散剂 |
1252 |
0.5 |
| 流变助剂 |
0451B |
0.7-1.5 |
| 锌粉 |
锌粉 |
57 |
| 消泡剂 |
TEGO 810 |
0.2 |
| 填料 |
磷铁粉 |
20.9 |
（2）在水性环氧富锌体系中的流变测试

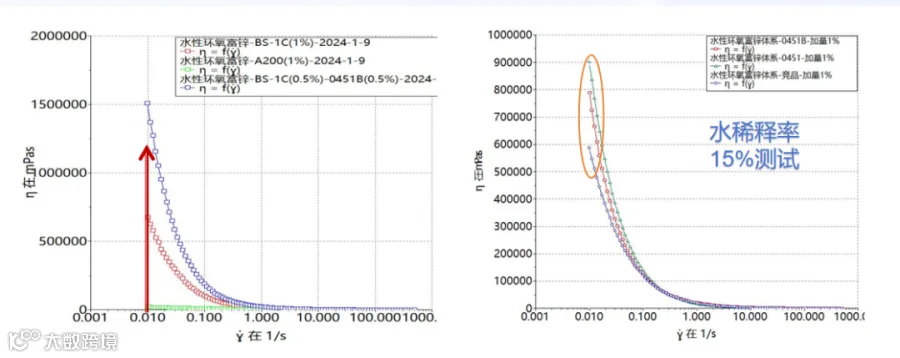

图3为NEW-0451B在水性环氧富锌体系不同剪切条件下的粘度
结论：从图3中可知，天诗NEW-0451B在水性环氧富锌体系中不管是热存储、低温活化、高温活化均具有良好的低剪切粘度、高剪切变稀能力强。
（3）NEW-0451B在水性环氧富锌体系中的抗流挂
图4为NEW-0451B在水性环氧富锌体系抗流挂测试效果图
图5为NEW-0451B在水性环氧富锌体系适用期2h后抗流挂测试效果图
结论：从图4和图5得知，NEW-0451B在水性环氧富锌体系中抗流挂和存储稳定性优异，适当添加亲水性溶剂可降低活化温度，同时也能够保持较好的抗流挂性能，在适用期3h以内依然能保持良好的抗流挂性能。

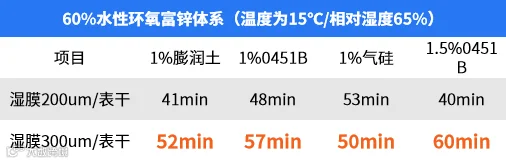

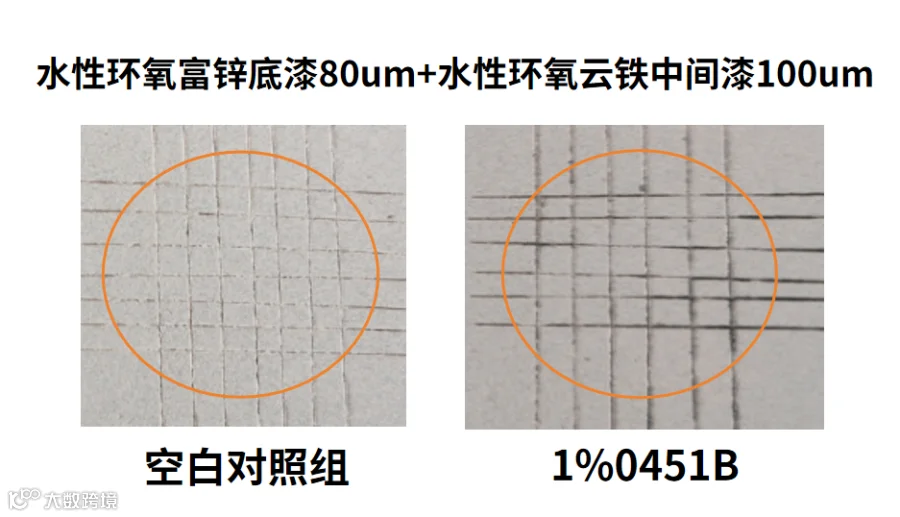

重涂和干性对比验证
结论：天诗NEW-0451B聚酰胺微粉非常适合用于水性环氧富锌体系的防沉、抗流挂，极大改善了存储稳定性和厚膜施工涂装。
三、小结
天诗聚酰胺蜡微粉NEW-0451B在工业防腐体系中展现出较好的防沉、抗流挂性能和剪切变稀能力，具备优异的重涂施工性、耐高低温性能，制备的蜡浆能够满足一般溶剂型涂料使用要求。
天诗0451B极大改善水性环氧富锌体系的存储稳定性、厚涂抗流挂性以及重涂适应性，在不同活化温度条件下均能实现良好的增稠和抗流挂效果。
（本文为天诗原创，版权所有，未经许可，严禁任何形式盗用、转载或复制。违者将依法追究法律责任。）
欢迎扫码咨询
免费申请样品
或拨打电话025-58393899
