01
前言
蜡粉是粉末涂料常用的助剂，主要起到增硬耐磨、脱气消泡的作用，常用的品种有聚乙烯蜡、聚丙烯蜡、聚酰胺蜡、聚四氟乙烯蜡等。不同规格的蜡粉在粉末涂料中有不同的表现，在抗划性、涂膜硬度、爽滑手感、脱气性、光泽、颜色鲜映性、纹理效果、转印撕纸、银粉排列、对印刷或者重涂的影响等方面均有区别。
02
实验目的
为了仔细研究不同种类的蜡粉在粉末涂料体系中的作用机理，天诗蜡粉从蜡粉与粉末涂料其他原材料的相互作用角度出发进行了一系列实验。本文主要分析不同蜡粉对聚酯黏度的影响。
粉末涂料用聚酯最基本的指标有酸值、黏度、Tg值。蜡粉的加入不会影响聚酯的酸值，但对聚酯的黏度和Tg值有一定的影响。本文选取帝斯曼的4140（6:4混合型）和4900（TGIC固化型，94:6）作为基础材料进行实验。
03
实验部分
3.1

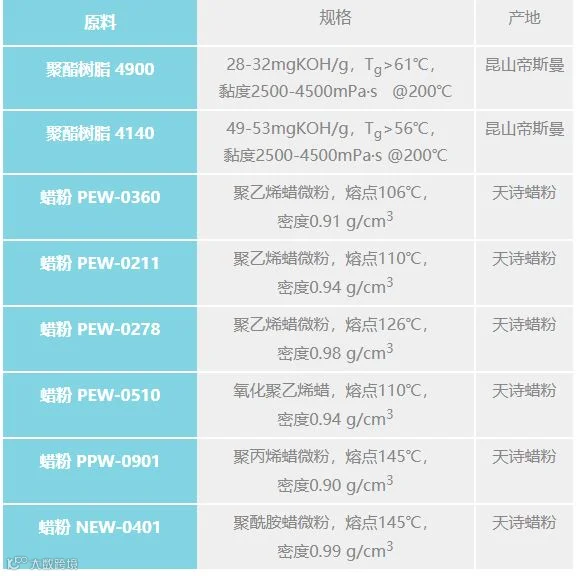

实验用原材料
实验方法
在160℃条件下，利用旋转黏度计测量不同品种、不同比例的蜡粉添加到聚酯树脂中后，对聚酯树脂黏度的影响，蜡粉添加量为聚酯树脂的1%、2%、4%。
选择在160℃条件下测量黏度，主要出发点是考虑蜡粉在这个温度下已经完全融化，而粉末涂料的胶化过程还没有完全开始，是希望探索在蜡粉在粉末涂料胶化温度之前对聚酯树脂黏度的影响。
蜡粉的选择包括聚乙烯蜡、氧化聚乙烯蜡、聚丙烯蜡和聚酰胺蜡，其中聚乙烯蜡选择了低密度聚乙烯蜡（密度0.90-0.93 g/cm3），中密度聚乙烯蜡（密度0.94-0.96 g/cm3），高密度聚乙烯蜡（密度0.99-0.99 g/cm3）三种。这几种规格的蜡粉在粉末涂料的生产实践中当中具有相当的代表性。
实验数据

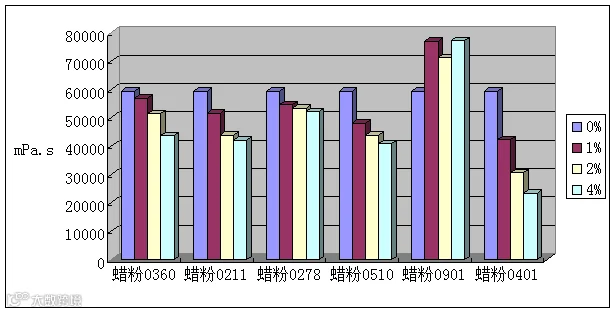

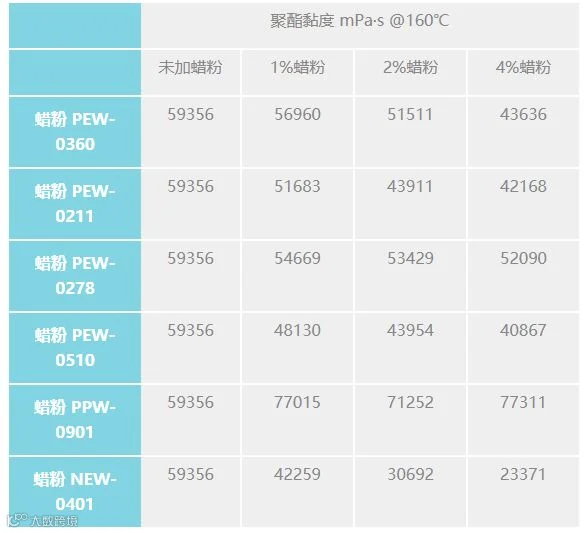

聚酯树脂 4900添加蜡粉的黏度数据如下：

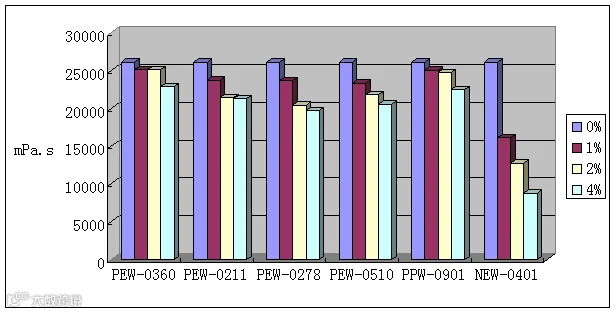

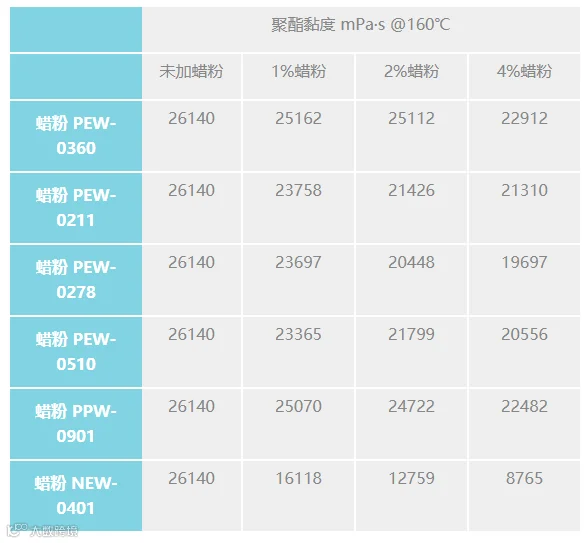

聚酯树脂 4900添加蜡粉的黏度数据如下：
蜡粉的加入基本对粉末涂料用聚酯树脂都有一定的降黏作用，降黏程度随不同的蜡粉及不同的聚酯品种有较大的差异。
聚酰胺蜡NEW-0401对聚酯的降黏性很好，氧化聚乙烯蜡PEW-0510对聚酯的降黏性较好，不同规格的聚乙烯蜡对聚酯的降黏性作用相差很大，中密度聚乙烯蜡蜡粉 PEW-0211降黏性较好，高密度聚乙烯蜡PEW-0278 在聚酯4140中降黏性尚好但在聚酯4900中降黏性较差，低密度聚乙烯蜡PEW-0360在聚酯4900中降黏性尚好但在聚酯4140中降黏性较差。聚丙烯蜡PPW-0901在160℃时可能存在未完全溶解的情况，实验显示其在160℃时基本不具备降黏能力。
end
扫码免费索样
也可拨打索样电话 025-58393899
