随着塑料、纸质软包装应用领域的不断扩大，目前消费市场对软包装材料的需求也日趋多样化。为了满足食品、医药、农业、生活品等各领域的不同需求，现在通常采用聚丙烯、聚乙烯、尼龙、铝箔、纸张等两层或多层材料的复合，从而达到不同客户对包装性能的要求。
天诗新材料研发的低温热封LW-290涂层，成膜表现出优异的抗水性、粘结力、柔韧性和光学纯度，具有热塑性和极高的粘结性，以及对水和化学品的优异耐受性和阻隔性，可用于塑料和纸张软包装、涂料、粘合剂、基层底涂处理，纸张的防水防渗等领域。
作为低温热封涂层，EAA乳液最大的优点是涂层非常薄，在合适的底材和热封条件下，干膜0.5um就可以产生较好的粘结力。
天诗LW-290涂层剥离力度试验报告
实验样品
LW-290乳液，固含量30-32% ，pH7-9 ，粘度1000-1500 mpa·s
铝箔纸
测试样品制作
（1）裁取大小适中的铝箔纸

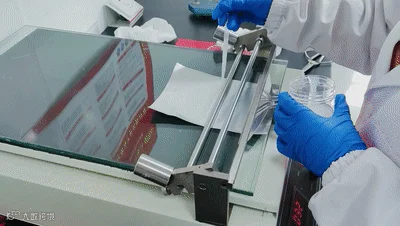

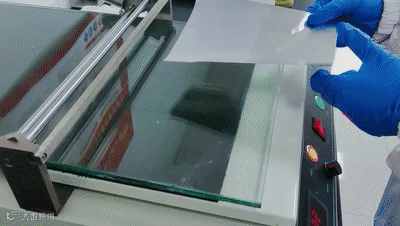

（2）用滴管吸取1 mL乳液滴在铝箔纸上，将涂膜机速度调为30，启动涂膜机，用线棒涂膜；
（3）将已涂膜的铝箔纸放入烘箱，50℃，干燥完全后取出待用；
（4）将铝箔纸有涂层的一面贴合，用热封仪热封；
（5）用闸刀剪切为宽度15mm的测试条。
测试结果

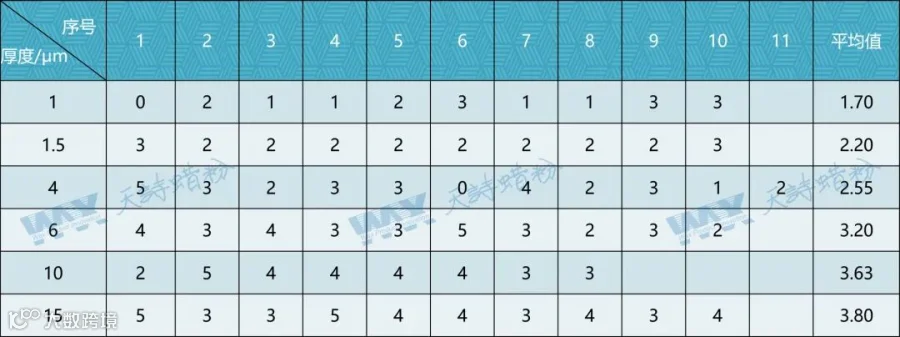

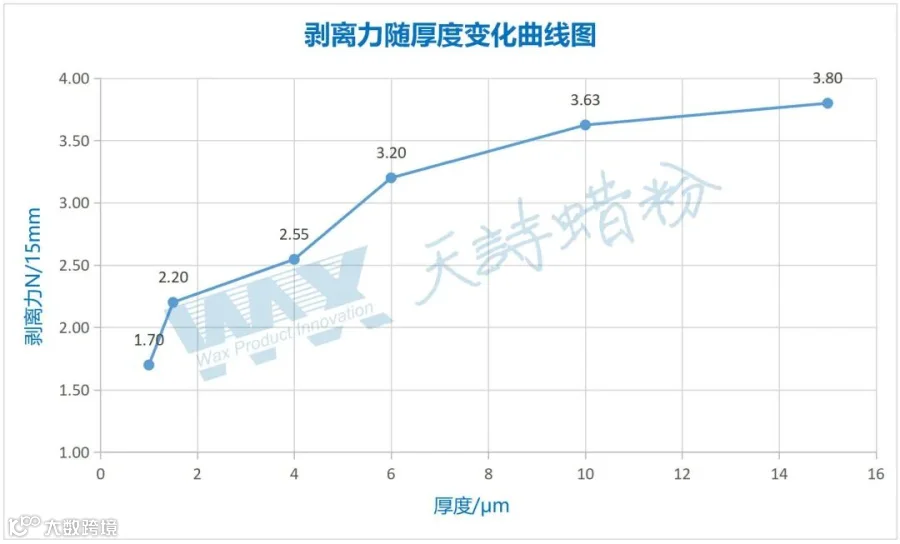

一、不同厚度的剥离力
压力150kPa ，温度80℃ ，时间0.7s。

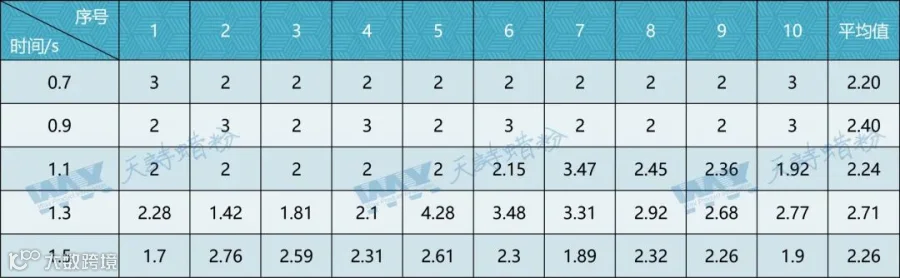

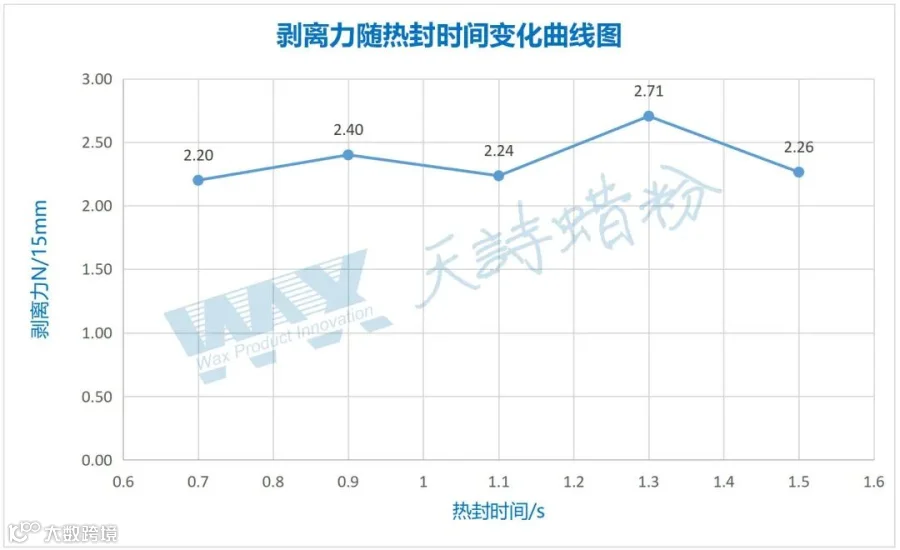

二、不同热封时间的剥离力
压力150kPa ，温度80℃ ，厚度1.5μm。

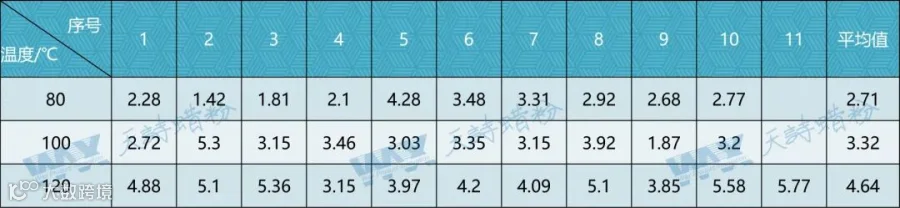

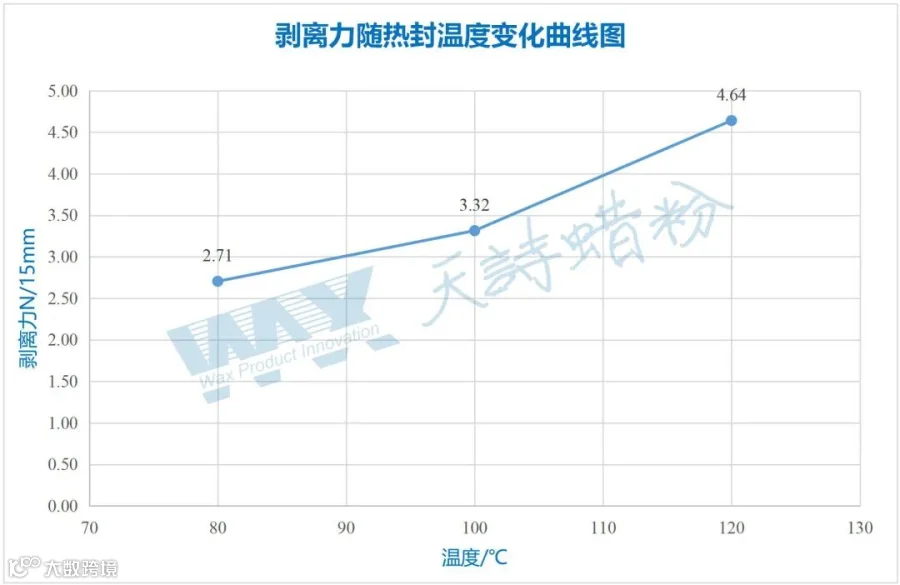

三、不同热封温度的剥离力
压力150kPa ，厚度1.5μm ，时间1.3s。

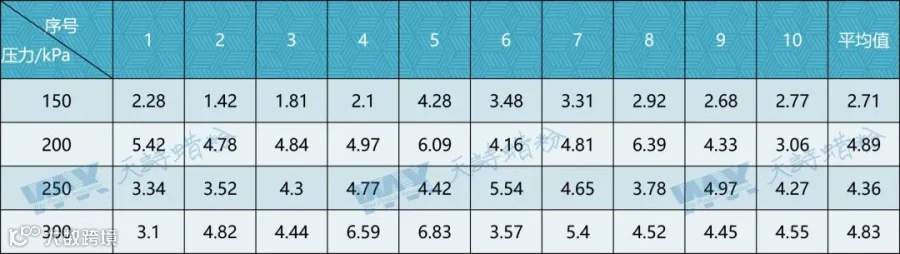

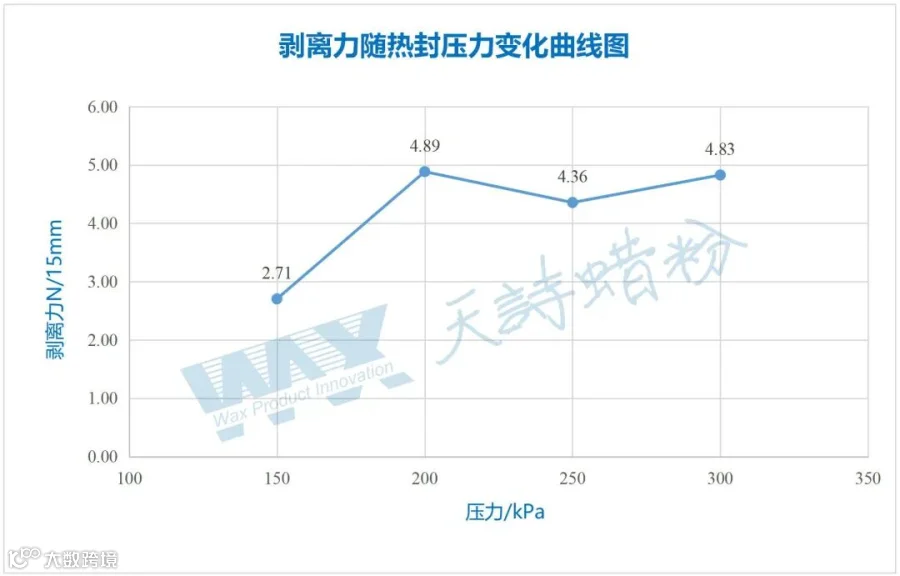

四、不同热封压力的剥离力
温度80℃ ，厚度1.5μm ，时间1.3s。
结论
（1）剥离力随涂层厚度增加而变大最终趋向平稳；
（2）剥离力随热封时间变化不明显；
（3）剥离力随热封温度提高而增大；
（4）压力在150-200 kPa增大时，剥离力也随之增大，200kPa以后变化不明显。
关于天诗LW-290更多详情
欢迎扫码咨询
免费申请样品
或拨打电话025-58393899
精准用蜡改变世界
▲长按二维码关注我们
学习更多蜡知识
天诗集团自2002年创立至今，始终专注于蜡助剂的开发及应用，打造了从上游原料蜡的精制、氧化、接枝、酯化皂化到下游聚合物蜡的乳化、微粉化的全产业链集合；公司年产精制蜡2.6万吨、氧化蜡6000吨、蜡乳液1.6万吨等，服务于涂料、油墨、PVC、色母、工程塑料、胶粘剂、橡胶、纺织、地坪、建材、3D打印、脱模剂、造纸、粉末冶金、精密陶瓷、化妆品、皮革等十七个行业上万家客户。欢迎来电咨询 025-58393899
