是指利用水为溶剂，将具有热塑性的熔胶颗粒经过一系列加热（对于高熔点的材料还需要加压）熔化、中和、乳化后制成的水性体系。
因为是水作为载体，有很好的流动性，方便各种喷涂、辊涂或刮涂工艺，同时兼具环保、安全、无毒、无味等优点，根据体系的不同可以适用于多种材料，例如纸张、铝箔、PE、聚氨酯、尼龙等。
根据体系的不同，水性热熔胶包含但不限于聚烯烃乳液、EAA（乙烯丙烯酸共聚物）乳液、EVA（乙烯醋酸乙烯共聚物）乳液和聚酯乳液等。
EVA：乙烯-醋酸乙烯
EAA：乙烯-丙烯酸
EMA：乙烯-丙烯酸甲酯
EMAA：乙烯-甲基丙烯酸
EBA： 乙烯-丙烯酸丁酯
EVOH：乙烯-乙烯醇
……
POE：乙烯/丙烯-丁烯/辛烯
POP：乙烯/丙烯-丁烯/辛烯
APAO：乙烯-丙烯
……
我国目前聚烯烃自给率较低，仅有EVA实现规模化生产，其余产品无工业化生产。
EVA树脂的性能主要取决于分子链上醋酸乙烯的含量（以下称VA含量）及产品的熔体流动速率（以下称MI 熔指）。在同一聚合条件下，VA含量越高，其MI也越高。
当VA％增加时，各种性能的变化（在MI为恒量值的条件下）：

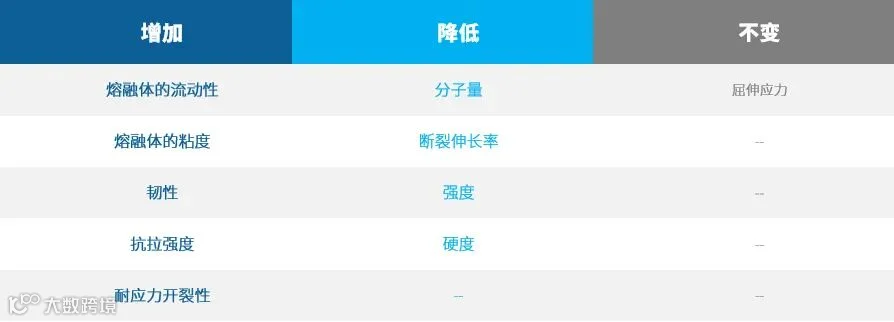

当MI值增加时，各种性能的变化（在VA%为恒量值的条件下）：
EVA树脂特点及应用方向
热熔胶：VA含量在19%～33%，MI在150-800的EVA树脂。不含溶剂，没有环境污染和易燃的危险，而且适用于高速自动化生产流水线操作。
发泡：VA含量在15%～30%，MI在1-3的EVA树脂。柔软、弹性好、减震、耐化学药品等。
电线电缆：VA含量在12%～24%的EVA树脂。可容纳大量填料而不脆裂，且综合力学性能无损失，容易交联。
薄膜：薄膜使用VA含量在5%～18%，MI在0.5-5的EVA树脂。太阳能胶膜使用VA含量28%，MI在25左右的EVA树脂。
EAA树脂特点及应用方向
包装：挤出涂覆生产饮料纸盒、牙膏管、电缆屏蔽层等，同时EAA还有抗撕裂、抗穿刺、防腐等保护作用。
粉末涂层：EAA粉末可以喷涂于管材、钢材、无纺布等材料表面，作为防腐材料。
热熔胶：高性能高MI的EAA可以生产热熔胶，用于难粘接材料。
水性溶剂：高AA含量高MI的EAA在适当的反应条件下能溶解于热的碱性溶液，可以配制水性粘合剂，用于服装衣料等。
降解环保材料：EAA与淀粉基材料共混可以生产降解塑料。
通过专业的乳化技术，将特种聚烯烃树脂细微而均匀地分散到水性介质中，可以涂布于金属、塑料、木材、石材、纸张等材料表面，形成具有粘接性、保护性、防水性等功能的涂层。

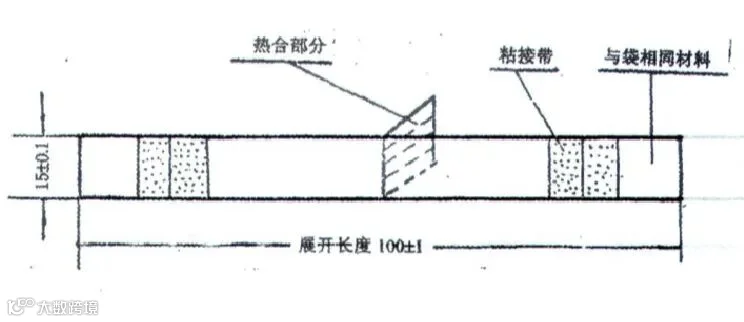

（测试方法：QB/T 2358-1998 塑料薄膜包装袋热合强度试验方法）
EAA乳液应用实验
不同热压温度对粘接强度的影响
测试产品：天诗LW-290 基材：铝箔 干膜厚度：1.5μm 热压压力：150kPa 热压时间：0.7s
结论：热压温度在80℃到120℃时，LW-290产品对铝箔的粘接强度变化不大
不同涂布厚度对粘接强度的影响
测试产品：天诗LW-290 基材：铝箔 热压温度：120℃ 热压压力：150kPa 热压时间：0.7s
结论：干膜厚度在0.5μm到3μm时，LW-290产品对铝箔的粘接强度变化不大

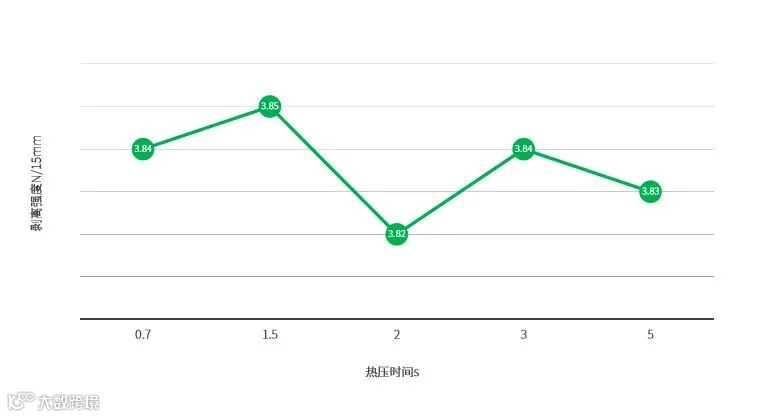

不同热压时间对粘接强度的影响
测试产品：天诗LW-290 基材：铝箔 干膜厚度：1.5μm 热压压力：150kPa 热压温度：120℃
结论：热压时间对LW-290粘接铝箔的强度基本没有影响

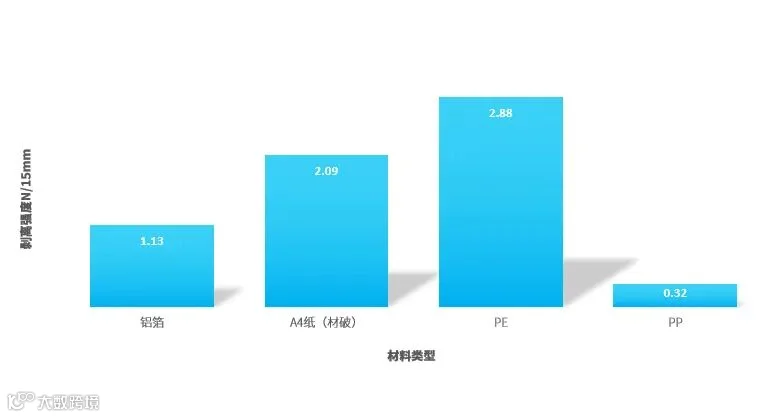

EAA乳液在不同材料上的粘接强度
测试产品：天诗LW-290 干膜厚度：1.5μm 热压温度：100℃ 热压压力：150kPa 热压时间：0.7s
结论：LW-290对铝箔、A4纸、PE膜的粘接效果较为理想
EVA乳液应用实验
EVA乳液在不同材料上的粘接强度
测试产品：Twax-7052 干膜厚度：1.5μm 热压温度：100℃ 热压压力：150kPa 热压时间：0.7s
结论：Twax-7052对A4纸和PE膜有良好的粘接性能
由应用实验结果可以看出，天诗聚烯烃乳液对纸张和PE膜具有理想的黏附力（热压时间、温度和干膜厚度基本没有影响）。同时，天诗聚烯烃乳液可以通过各工涂胶工具（例如刮涂、喷涂、刷涂、辊涂等工艺）均匀的分布在基材表面，大大降低使用难度。
精准用蜡改变世界
天诗蜡粉自2002年创立至今，始终专注于蜡助剂的开发及应用，打造了从上游原料蜡的精制、氧化、接枝、酯化皂化到下游聚合物蜡的乳化、微粉化的全产业链集合；年产蜡微粉、PTFE微粉9000吨；蜡乳液、水性蜡浆6000吨；氧化蜡、精制蜡12000吨；砂纹蜡、尼龙、PE等聚合物蜡微粉3000吨；服务于涂料、油墨、皮化、印染、地坪、工程塑料、家具建材、色母、3D打印、脱模剂等十七个行业近7000家客户。2018年，集团成立子品牌南京天诗蓝盾生物科技有限公司，专业提供杀菌剂、防腐剂、防霉剂、抗藻剂等微生物控制产品。欢迎来电咨询 025-58393899
