如何改善木器漆的防水、防粘、耐磨性能

木器漆常常作为家具的保护漆，使家具耐磨，抗刮擦，耐腐蚀等性能大大提高，从而提高木器家具的使用寿命。

水性木器漆也是近年来发展较快的环保型产品，添加水性助剂生产的水性木器漆优点有很多：

1、成膜透明度高，漆膜柔软，固含量高；

2、水溶性体系不含APEO，VOC等有害物质；

3、高性价比，对施工人员安全无害；

4、施工方便，气泡现象得到减少；

5、手感好，特别滑爽，耐水，耐磨。

但是木器漆的使用也需要讲究技巧，普遍出现的问题有：

漆膜附着力差

一般的水性木器漆施工后，会发现涂层层间粘接不牢，产生附着不良现象。夏季气温高，部分地区空气中湿度大，要求施工人员在每层间要进行充分打磨，增进附着力，同时施工安排在早晚为宜，确保产品的内在质量得以体现。

漆层发白

主要是施工环境湿度太大，施工过程中涂膜太厚等原因造成的。夏季气温高，部分地区空气湿度较大。在施工过程中，可能忽略了实干时间，而在漆层表干之后，就立刻上另一道漆。在下雨天或者湿度大的天气，容易产生漆层发白的现象。

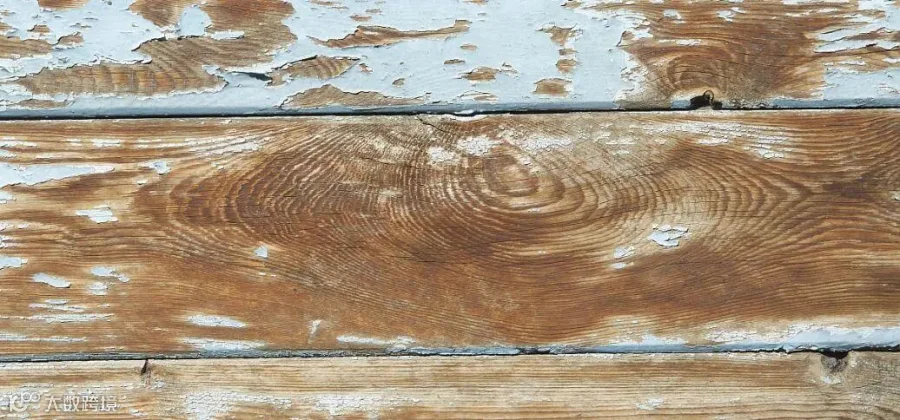

漆膜开裂

这个现象也是夏天施工中较为常见的。由于在施工的过程中，漆层涂膜太厚，导致表层干燥成膜速度快，而厚厚的内层却干燥缓慢，直接造成了底漆开裂等现象。同时，也要注意板材的质量问题，建议选购稳定性好的板材。

漆膜起皱

在进行平涂时，采取一次性厚涂方式，结果丰满度是极好，但在高温下，漆膜表层迅速干燥成膜而厚厚的内层却干燥缓慢，漆的流动产生张力差，导致最终成膜表面不平，即起皱。

如何改善木器漆的上述问题，国内外做了很深的研究。研究表明，蜡乳液的加入可以使得木器漆的表面性能大大提高。不仅能增强木器漆的耐磨擦、抗划伤/抗擦伤、抗高温粘连等性能，还可改善木器家具的手感，光泽度等。

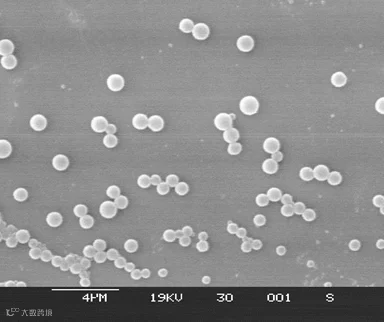

聚乙烯蜡、聚丙烯蜡、费托蜡可制造成4-10μm粒径的水分散体，在水性涂料中提高抗划伤性、抗磨性。乳化法生产蜡水分散体克服了在涂料中的分散问题，经高温熔融的蜡（油状）在乳化剂和设备的高剪切作用下形成合理粒径的分散粒子，冷却后转为固体粒子的悬乳液。其空间结构类似于乳液胶束，乳化剂亲油基溶于蜡粒子，亲水基与水相形成良好结合，从而大大提高了分散体的分散稳定性。

天诗PEW-2001A是聚乙烯蜡水性分散体，非常好的耐醇性，可直接加酒精，不絮凝；加入水性涂料、水墨等水性体系，可以明显提高涂层耐磨效果，并使涂层具有极佳的滑度和抗划伤效果。

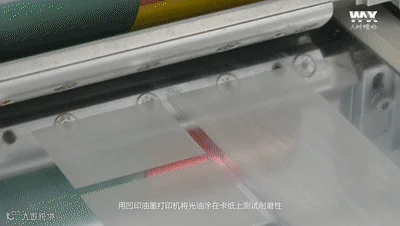

将2001A以纯固含2%添加到水性涂料中，搅拌15分钟，再辊涂到卡纸上用于耐磨测试，可以达到耐磨1000次，得出结论耐磨性良好。

天诗蜡乳液LW-102是环保型蜡助剂，不含甲醛、APEO、重金属、有机卤化的AOX、VOC等，适用于水性涂层中的高效表面防水剂，能够显著降低涂膜的表面张力。在涂膜干燥过程中能够迁移到涂层的表面形成保护膜，产生良好的泼水效果。

将乳液1：3的比例稀释，将乳液均匀刷在卡纸上并烘干，测试效果展示对比，刷102A的卡纸，水分完全不残留。

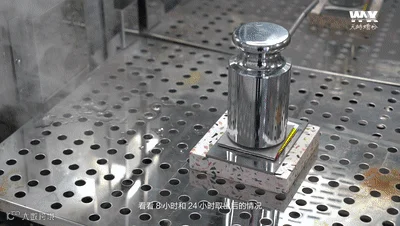

将测试条对折放入温度60℃湿度80%的环境中放置，施加3-4Kg/cm²压力，看看8小时和24小时取出后的情况，发现无论是8小时还是12小时的，测试条表面还是完好，没有被粘住撕坏的痕迹。
