什么是无线科技？
什么是无线？
不使用电线或电缆的空中通信
可以是：手机、蓝牙、红外线、RFID、WIFI、对讲机、GPS（卫星）
可以传输：声音、视频、短信等等
邦纳的无线是哪种？
类似WIFI的网络结构
网关就像路由器
节点就像如电话/计算机/打印机等
双向通信
提供2.4 GHz 频段（中国地区不支持900 MHz频段）
采用跳频扩频 ( FHSS ) 技术
在中心频率（900MHz或2.4GHz频段）的27个不同频率上随机跳
任何冲突或丢失的数据包都将在以后以新的随机频率（每62.5毫秒）重新传输
在途时间短
只发送IO数据，不发送特定信息，很难被“侵入”
发送和接收I/O数据（开关量，模拟量，串行，Modbus等）
网关（主站）和节点（从站/中继器）之间专用绑定地址
节点将只与它绑定的网关通信，不会与其他设备通信
ISM电台频率
ISM无线电频率
ISM频段最初是为产生无线电噪声但又不是无线设备保留的，其中包括射频过程加热器、微波炉和医疗透热机。这些设备强大的无线电发射会产生电磁干扰，并干扰使用同一频率的无线电通信，将设备限制在特定频段。认证对传输功率、传输持续时间和使用的通信方法进行了严格的限制。

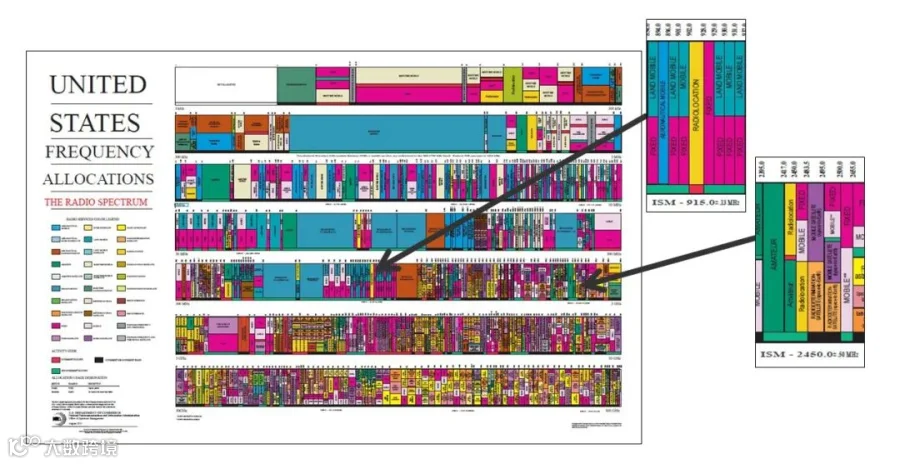

在美国，联邦通信委员会 ( FCC ) 将射频频段的频率分成不同的用途
ISM频段最初是为产生干扰的非无线电设备预留的
现代的进步使设备即使在这种背景噪声下也能可靠地通信
ISM频段的设备通过了FCC认证

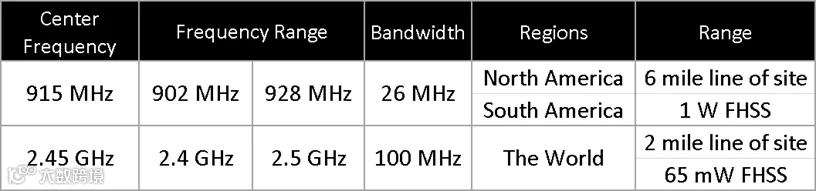

ISM无线电频率：邦纳的频率
900 MHz：无线电话、对讲机、业余电视、调频中继器
2.4 GHz：Wifi、蓝牙-视频游戏、ZigBee电台、无线Hart电台
网络类型
星型VS多跳型
星型网络
点对点，点对多，单跳
独立或主机控制网络
预定义的链路损耗输出
DX80/Performance/网关-节点
多跳网络
点对点，通过中继器的多跳
只能主机控制（需要Modbus主站）
自愈网络
多跳/主-从/数传电台
MeshVS多跳
Mesh 网络
每个电台有多个连接
主电台可以放置在网格中的任何位置
效率较低，距离较短，通常速度较慢
添加新节点会减慢整个网络的速度
多跳网络
具有定义的主站、中继器和从站的受控路径
主站电台控制网络内的定时和路由
添加额外的电台不会降低整个网络的速度
每个网络最多50个电台
网络通信
TDMA
时分多址 ( TDMA) 是一种通信访问方法，它为网络上的每个设备提供一个特定的通信时隙，确保设备之间没有冲突。相反，基于争用的体系结构允许网络上的所有设备同时访问通信通道，从而导致传输/数据冲突。当发生冲突时，两个节点的消息都将丢失，并且两个节点必须尝试再次发送它们的数据。TDMA体系结构还有助于高效的电源管理程序。当每个设备都知道接收或发送的时间段时，收音机就不必一直“听”了。电力使用可以有效管理，允许无线电设备在必要时使用3.6伏锂电池。

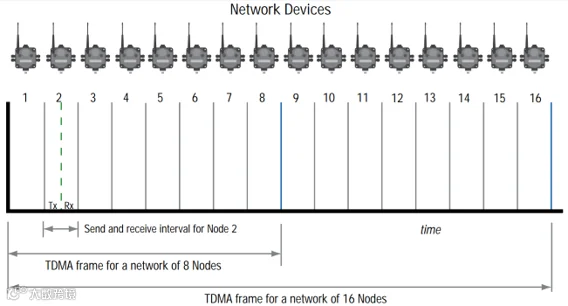

TDMA – 时分多址
网关在指定的时间段内与每个节点进行单独通信
消除网络上电台之间的数据冲突
每个电台都有发射和接收的机会
每个网络8节点 - 0.0625秒更新周期
每个网络16节点 - 0.125秒更新周期
每个网络32节点 - 0.250秒更新周期
每个网络47节点 - 0.500秒更新周期
在理想（实验室）条件下

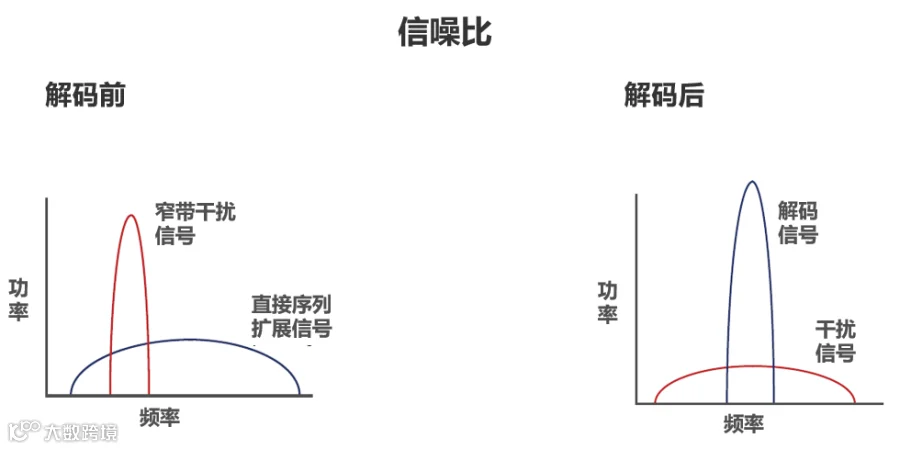

FHSS VS DSSS

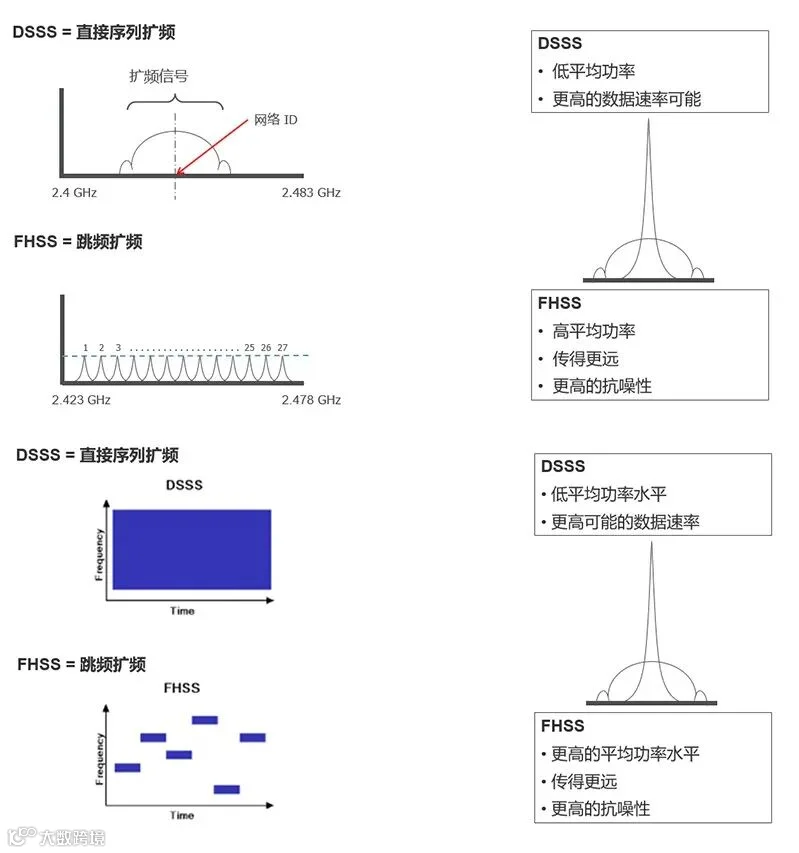

▲FHSS VS DSSS对比图

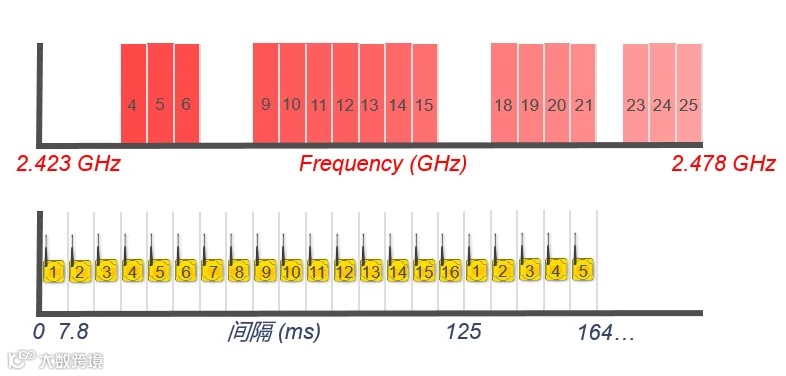

▲跳频扩频(FHSS)和时分多址（TDMA）工作图
多跳
-
主从网络 主站电台建立定时并控制通信 从站电台不能建立任何和主站的通信 从站电台不能和其他从站通信
-
需要Modbus主站 从站之间的通信由Modbus主站 ( PLC，Host 系统，DXM ) 发起 主站电台路由对无线和有线从站设备发起请求
邦纳的无线安全性
邦纳无线安全
跳频 ( FHSS ) 和TDMA
网络隔离
专有协议
低价值目标
无法发送恶意TCP/IP数据包
wifi环境中的邦纳无线
邦纳的无线系统可以和已有的802.11 ( Wi-Fi ) 网络共存吗？是的，它会工作的异常出色！
电台只有在发射时才能干扰，邦纳无线的低数据速率和狭窄的频带使得它对于802.11b来说几乎是沉默的。
Wifi ( 802.11 )
功率：100mW
通信：DSSS
频率：2.4 – 2.483 GHz ( 22MHz 间距 )
信道：13个
邦纳无线
功率：65mW
通信：FHSS
频率：2.423 – 2.478 GHz (2MHz间距 )
信道：27
未完待续
