连接？远程监测？其实一点都不难（上））绑定＆现场诊断
什么是绑定？
网关（主站电台）和节点（从站/中继器）之间的配对过程
确保节点（从站电台）只与一个网关（主站电台）通信和交换数据
允许在同一环境中存在多个无线网络
绑定是如何工作的？
网关进入绑定模式，生成并传输扩展地址 ( XADR )
XADR也称为绑定代码
绑定代码默认为网关的串行地址
在网关范围内处于绑定模式的节点将接收并存储绑定代码
什么是现场勘察？
无线电信号强度指示 ( RSSI )
分析网关（主站）和节点（从站）之间的无线电通信链路
内置诊断工具
确定网关（主站电台）和节点（从站电台）之间无线电信号的健康状况
多跳无线电可以从任何一台收音机执行现场勘察
网关启动进程来检查特定节点的健康状况
如何进行现场勘察？
通过网关的LCD屏启动现场勘察
节点向网关传输数据包
来自节点的数据包由网关用信号强度信息来识别
接收到的数据包数量被计数并报告为前100个数据包的滚动平均值
现场勘察结果
网关的现场勘测结果会以四个类别之一显示：
绿色 = 接收端 -90 dBm 或更好
黄色 = -90 到 -100 dBm之间
红色 = 低于 -100 dBm
丢包 = 灵敏度以下
需要再次发送
在安装之前，应对所有将安装节点的位置进行现场勘察
dB是测量声音的单位，相对于两个功率级（相对比率不是绝对的）
dBm是以分贝为单位的功率测量值，参考1毫瓦
天线基础知识
天线基础
天线是一种有效地发射和接收辐射电磁波的装置
天线是电导体或导体系统
发送 向空间发射电磁能量
接收 从空间收集电磁能量
在双向通信中，可以使用同一根天线进行发射和接收
发射和接收天线
来自发射器的电能被天线转换成电磁能并辐射到空间
在接收端，电磁能被天线转换成电能并馈入接收器
天线基础：增益
天线增益可以用dBi来表示特征
天线增益可以用计算机模拟天线的分贝来测量，称为“各向同性”偶极子<理想天线>，测量单位是dBi （i为各向同性偶极子）（计算机模拟的理想天线）
也能反映天线的电效率

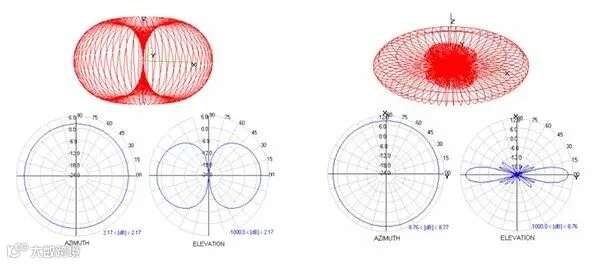

全向天线如何辐射？
把它比作甜甜圈的话
2 dB 是圆形的
7 dB 更扁平但是覆盖更大的距离
与天线的辐射模式和范围直接相关
增加增益不会放大信号；它会使信号聚焦，通过天线的功率相同——这取决于射频放大器的频率和功率
在美国，联邦通信委员会 ( FCC ) 规定无线电系统不能超过30 dBm EIRP
EIRP = 全向有效辐射功率
全向天线
高分贝天线的信号范围更大
信号圈必须重叠
由于波束较窄，高分贝天线更难对准
定向天线
用于远距离通信的高增益天线
光束分布看起来更像锥形
很难对齐
天线安装高度是关键
方向（角度）的微小变化会在很大程度上影响信号强度

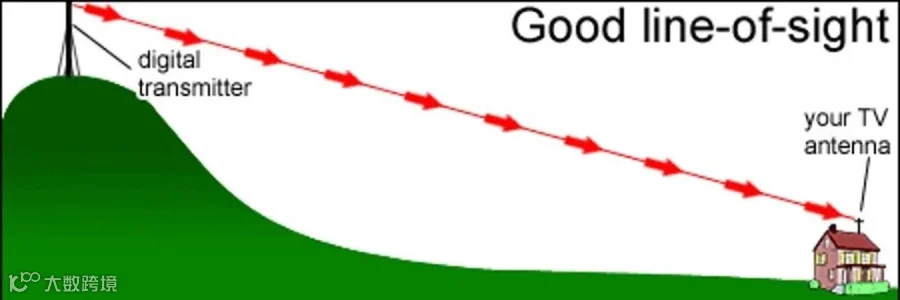

视距（LoS）
视距对无线通信的质量很重要
天线必须能互相看见
