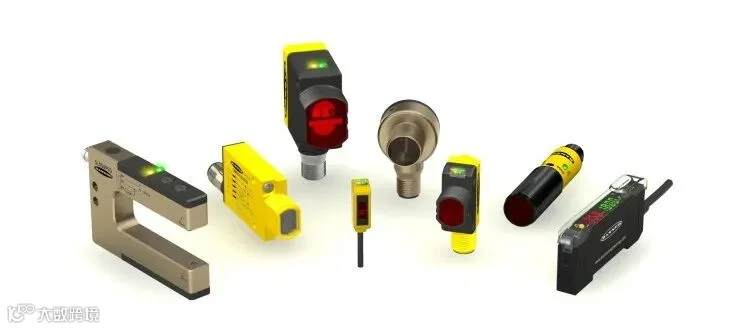

光电传感器作为一种非接触传感器,在自动化生产线中有着非常突出的应用价值,是提升工业企业生产效率的有效工具。由于其应用优势,其适用范围广泛,反应精确速度快,非接触性,广泛应用于自动化生产线中的,包括物流线中的应用, 机器人控制中的应用, 机械加工生产线的应用,光电式带材跑偏检测器的应用等。邦纳作为光电传感器主要供应商,提供全方位的光电传感器。
光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。
接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。
检测电路，它能滤出有效信号和应用该信号。此外，光电开关的结构元件中还有发射板和光导纤维。三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。
对射式
由发射器和接收器共同组成，二者的调制频率相同
可用来进行物体到位/物体有无/计数等应用
对射式传感器的优点和缺点：
高过量增益可实现长距离检测
在污染环境中表现优异，可穿透灰尘与烟雾
不受检测背景和被测物颜色的影响
受透明度影响，可能穿透透明目标物
小物体检测不理想(需要加装光缝)
两端都需要供电
安装空间要求较高

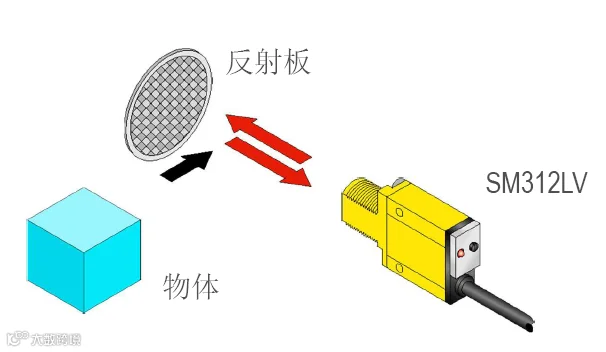

反射板式
发射器和接收器集于一体，必须配合反射板来使用
有偏振式和非偏振式两种，非偏振式容易受到被测物强反光率(镜面等)的影响；特殊产品可检测透明物体
反射板式优点和缺点：
一端供电
节省安装空间(相对于对射式)
光亮物体造成的误动作可以用偏振过滤器来解决
检测距离缩短(相对于反射板式)
仍需要安装两个部件式(传感器和反射板)
在很近的距离具有盲区

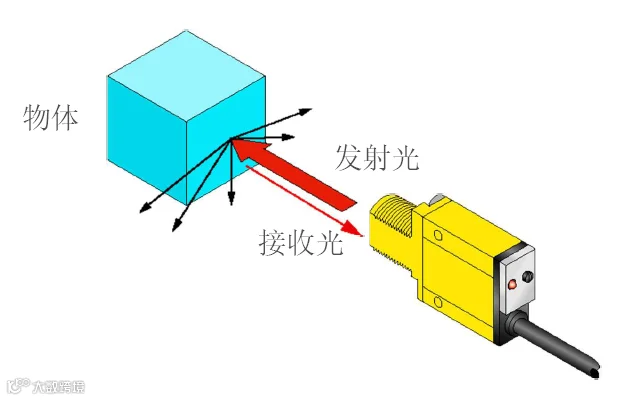

漫反射
发射器和接收器集成于一体，有校准镜头
漫反射板式传感器优点和缺点：
只需在一侧提供电源
对安装空间要求不高(只在一侧安装)
有限的检测距离
检测结果会受到检测背景，被测物的颜色、反光率、大小的影响
如果目标物后面有亮光，检测比较困难
可靠度不如对射式和反射板式

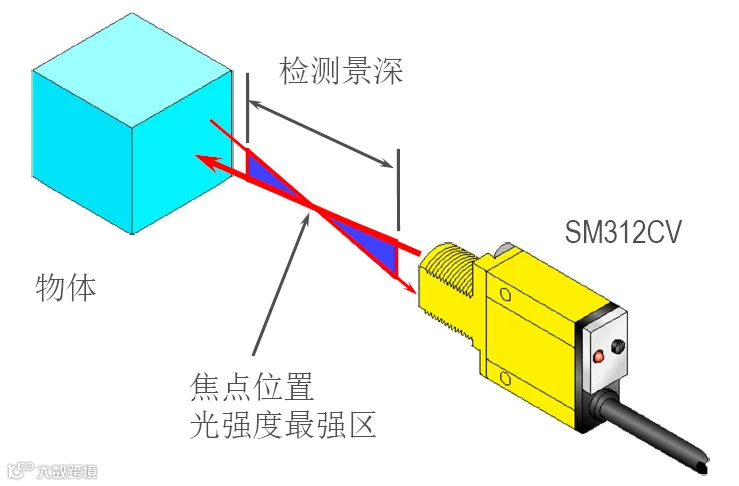

聚焦式
发射器和接收器集于一体，有聚焦镜头，光斑小，检测小物体或进行色标检测表现卓越；
受被测物颜色影响

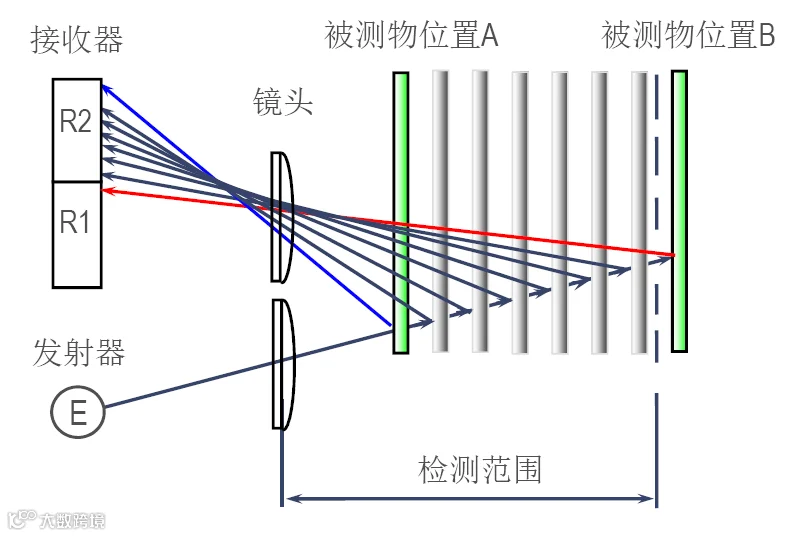

定区域式
-
具有一个发射器（E）和两个接收器（R1/R2） -
当近点接收器R2上接收到的光等于或强于远点接收器。R1上接收到的光时，传感器检测到被测物
定区域式优点和缺点：
受背景影响小，可忽略关断点以外的物体（背景）
对被测物颜色的变化不敏感，但对距离的变化比较敏感
检测距离不可调，即关断点位置固定
范围不可调

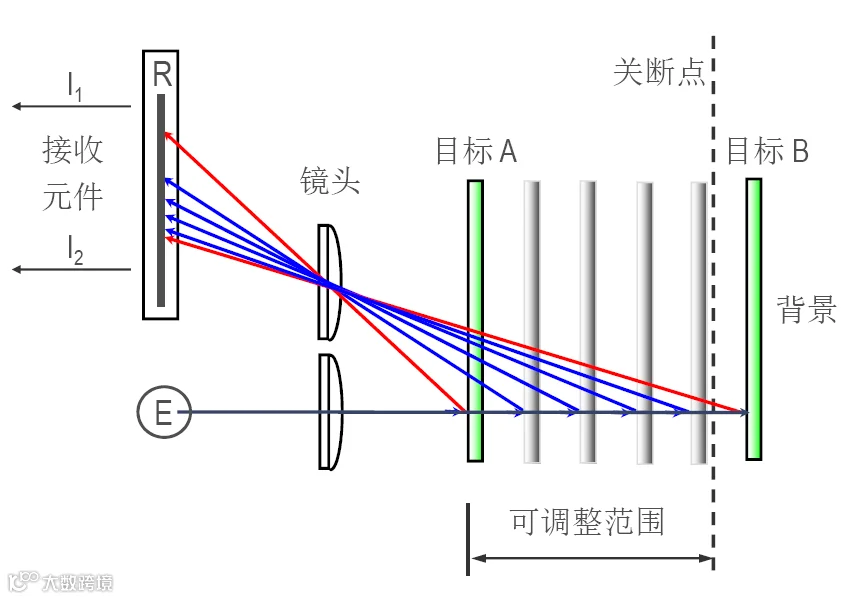

可调区域式
具有一个发射器和一个光电接收元件
通过比较接收元件两端两个电流（I1/I2）的大小来判断物体的位置
可调区域式优点和缺点：
受背景影响小，可忽略关断点以外的物体（背景）
对被测物颜色的变化不敏感，但对距离的变化比较敏感
检测距离可以调整，即关断点位置可调
