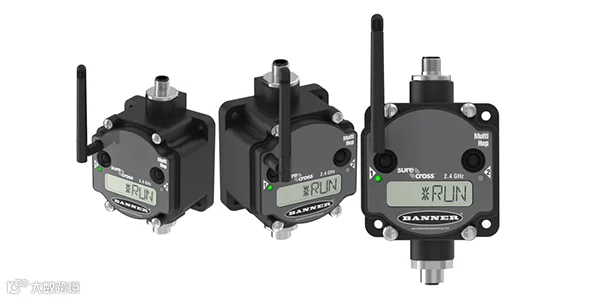

邦纳全新的H10数传电台在可扩展的多跳无线网络中运行，确保远距离可靠通信。单个电台可实现从最多6个1-wire传感器到多跳主电台的直接通信，降低了安装成本和复杂性。它们由内置D型锂电池或外部10-30V直流电源供电，在部署上具有极大的灵活性。
产 品 特 点
远距离监测设备
使用H10系列数传电台的无线网络具有几乎无限的距离容量。围绕一个DXM无线多跳主站控制器构建网络，搭配一个或多个配置为从站设备的H10无线电。通过将最多六个1-wire串口传感器连接到每个H10收音机来监视多个感测点。通过向网络中添加更多的H10电台来添加更多的传感器。通过配置额外的H10无线电或其他多跳电台作为中继器，扩展网络以监视更多设备。
用更少的设备收集更多的数据
H10数传电台与邦纳的1-wire串口传感器兼容。每个电台支持任意组合的最多六个传感器。用户可以监测机器的健康和性能、区域环境条件、设备信息水平，混合或匹配传感器以满足各类应用的需要。这使得从一台机器上的多个感测点收集数据或仅使用一个电台监测多台机器变得简单且经济高效。
访问详细的运行状况和性能数据
深入了解设备的健康状况。当与QM30VT1振动和温度传感器一起使用时，带有多跳主站电台功能的DXM无线控制器将从每个连接的传感器的所有可用寄存器中提取数据。这提供了访问高级性能指标的途径，这些指标可用于识别机器性能的细微变化，并暴露由不对中、不平衡、轴承故障、泵汽蚀、叶片损坏等引起的问题。
加快部署并简化数据分析
使用H10数据无线电、1-wire串口传感器和用于振动和温度监测的多跳无线解决方案套件创建一个完整的预见性维护解决方案。套件使设置无线网络、收集远程数据、创建可视化工具、警告和警报变得容易。每个套件包括预先编程的DXM700无线控制器、触摸屏HMI和工业以太网交换机。
产 品 应 用
H10系列多跳数传电台可用于监测设备上的多个分布在远距离上的感测点。
循环设备健康状况
轴承健康
泵汽蚀
转子不平衡
齿轮箱
空调系统
灌装机
罐体液位监测
环境监测
产 品 通 讯 循 环 五 步 法
步骤一
激活DXM全局标志（只是启动）
在从ID为1的主站里设置寄存器6161为1
步骤二
开始数据收集
在主站的从属ID 1中启用全局寄存器(0->1)
寄存器6329和6165
H10进入全监听模式，开关电源到传感器
从VT1的从属ID请求数据（就像VT2可用的那些Modbus寄存器完整列表）
步骤三
请求的数据从每个VT1发回
步骤四
当所有VT传感器的数据收集完成时
在主站的从属ID 1中禁用全局寄存器(1->0)
寄存器6329和6165
通过关闭电源将H10恢复到电池保护模式
步骤五
等待下一个采样循环
产 品 锦 囊
使用VT2传感器可以配合H10使用吗？
不能，H10仅适用于VT1s和其他1-Wire串口无线传感器。
VT1传感器是否像在其他Performance系列其他电台上那样限制6路输入寄存器吗？
不，当和H10配套使用时，VT1传感器允许完全访问和VT2上一样的所有相同可用的Modbus寄存器。
能用菊链方式串接多个VT1传感器到H10电台上吗？
是的，可以菊链串接最多6个传感器到1个H10电台上。（任何单个VT1到H10电台的线缆长度不超过40米）
预期的电池寿命是多少？
当使用4个VT1每5分钟采样一次时，电池的预期寿命大约为3年。
需要VT1的从属ID吗？
是的，但是它可以通过H10的显示屏来设置，而不是使用传感器配置工具软件。
如何使用H10收集数据？
建议使用脚本来控制全局标志，因为读的规则不是连续的。使用脚本启用标志，确保从所有传感器收集数据，然后尽快禁用全局标志以节省电池寿命。
