激光是上世纪的最有价值的创造之一，它对检测范畴的开展有着至关重要的效果。并且，激光的应用范畴也十分广泛，激光测距仪和激光测距传感器就是激光最重要的应用之一，由于激光的方向性强，亮度高，单色性好。最早，前苏联和美国都用激光测距传感器丈量过地球和月球之间的间隔，测量量误差仅有15cm。
邦纳作为传感检测方面专家，提供了多型号，不同精度，不同测量范围激光测距产品用于工业现场的测量，解决一些工业现场的挑战应用，如：运动物体位置监控；铁路接触网测量、建筑物限界测量；不宜接近的物体测量；工业自动化和生产智能管理；塔吊行吊XY定位；船舶安全停靠位置监控；集装箱定位；汽车安全车距测量；高架电缆测量、限高测量；测量传送带上箱子的宽度等等。
目前邦纳激光测距产品，按测量原理总计两类：回波分析法测量法和三角测量法。
（结合测量法梳理邦纳激光测距产品家族）
什么是激光三角测量法？
激光发射器通过镜头将可见红色激光射向被测物体表面，经物体反射的激光通过接收器镜头，被内部的CCD线性阵列接收，根据不同的距离，CCD线性阵列可以在不同的角度下“看见”这个光点。根据这个角度及已知的激光和相机之间的距离，数字信号处理器就能计算出传感器和被测物体之间的距离。
同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相应的输出值，并在用户设定的模拟量窗口内，按比例输出标准数据信号。
采取三角测量法的激光位移传感器最高线性度可达1um，分辨率更是可达到0.1um的水平。比如此类传感器，它可以达到0.01%高分辨率，0.1%高线性度，9.4KHz高响应，适应恶劣环境。接下来小编将介绍邦纳采用三角测量法的明星产品。
产品特点：
量程40 mm - 150 mm。LM80与LM150组成的LM系列传感器解决了之前需要花费昂贵成本测量传感器才能解决的应用。
优异的线性度，适用于各种苛刻的应用
较小的外壳尺寸，适用于紧凑的安装空间。
坚固耐用的316L不锈钢外壳，并符合IP67防护等级，抗环境光干扰能力更强，优秀的温度稳定性能，确保在恶劣的环境有稳定的检测性能。
可选传感器远程控制器（RSD-Remote Sensor Display），易于设置，简化了传感器更换流程。
两行八数显LED屏，以及按钮编程，使得传感器易于设置、易于排除故障，实现实时的距离测量和监控。
集成IO-Link通讯方式，具有强大的功能，包含远程配置、远程监控，以及扩展诊断，简化了安装在远处或者安装在难以操作区域的传感器的管理和维护。
分辨率：
LM80，0.002mm；LM150，0.004mm
重复精度：
LM80，±0.001mm；LM150，±0.002mm
线性度：
LM80: ±0.02mm@40mm-70mm
±0.03mm@70mm-80mm
LM150: ±0.06mm@50mm-120mm
±0.07mm@120mm-150mm
Q4X激光测距传感器
25-610 mm 检测范围
-在黑色目标物最大范围也可以可靠检测
带角度的 四位数显易于观测
数显和按钮易于设置
通用的用户菜单
耐用坚固的构造
FDA 等级不锈钢外壳
具有IO-Link 模拟量 开关量多种输出模式可选
优异的环境光屏蔽功能
-温度补偿功能稳定检测
LE250/LE550激光测量传感器
产品特点：
LCD 显示
线性阵列式光学系统
激光发射器
输入模式
模拟量和开关量输出 IO-Link
设置参数时/发现故障时进行实时显示
双行8字段显示，易于读取
3个LED灯，清晰显示传感器状态
对比度强，易于读取
测量距离：LE250: 100mm-400mm；LE550: 100mm-1000mm
短距离测量具有良好的表现
什么是回波分析法（ToF）？
激光位移传感器采用回波分析原理来测量距离以达到一定程度的精度。
LTF激光测距传感器
50mm~24000mm中长距离直接反射式测量
模拟量 & 开关量 以及IO-Link
-电流和电压型号可选
-NPN/PNP双极性
双行8位数显, 按键设定; 测量值清晰易见
红色2级激光发射光源
坚固金属外壳 IP67防护等级
即插即用 快速启动并运行
减少 PLC 编程、延时计时器、先进的测量模式、防止串扰
LT3系列激光距离传感器
0.3 到 5 m (白色被测物)
0.3 到 3 m (灰色被测物)
50 m 反射板式
1 mm 分辨率-白色
2 mm 分辨率-黑色
1% 线性度
1 ms, 10 ms,或 100 ms 响应时间
模拟量及开关量输出
可旋转接插件 QD
简单的3步功能设定
通过按键即可设定目标检测范围
远程编程设定使设置更为安全、方便
LT7激光距离传感器
超长检测距离：反射板式传感器检测距离为250米，漫反射式传感器检测距离为10米
集成式按键示教设置
2行数字显示实时LCD显示检测距离，精度可达毫米级
±10 mm 线性度
RS-422 或 SSI可兼容串口可换
使用2级可视激光进行准确对准1级激光测量
开关及模拟量输出
漫反射提供两路开关量(PNP)和一路4～20mA输出，其长距离可达10米
反射板式型号提供2路开关量(PNP)输出
所有型号提供2路输出报警和实时LCD显示检测数值
LT30激光测距传感器
精密玻璃光学镜头等级元器件
广泛的户外及室内工作温度范围
漫反射式30米及150米镜反射式大范围测量
紧凑的外形设计，易于安装及操作
接口丰富,支持ProfiBus DP, SSI, RS232和RS422
标准模拟量及开关量输出
加热型号可选
IP67 防护等级

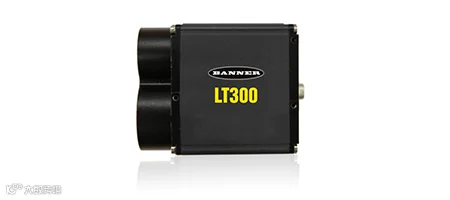

LT300激光测距传感器
精密玻璃光学镜头等级元器件
广泛的户外及室内工作温度范围
漫反射式300米及3000米镜反射式大范围测量
紧凑的外形设计，易于安装及操作
接口丰富,支持ProfiBus DP, SSI, RS232和RS422
内置加热功能 状态显示和瞄准
标准模拟量及开关量输出
IP67 防护等级
适用于户外, 远距离, 寒冷等各种恶劣环境下的应用

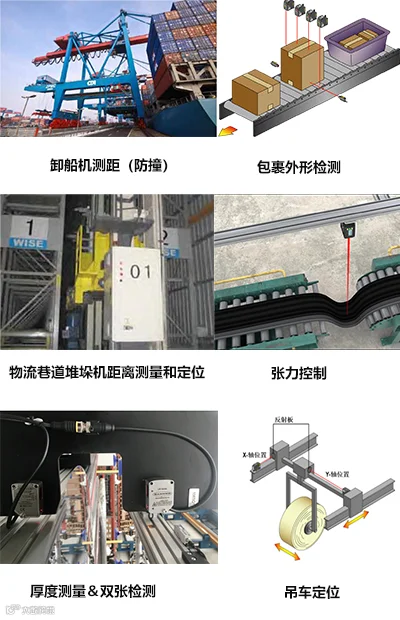

典型应用
