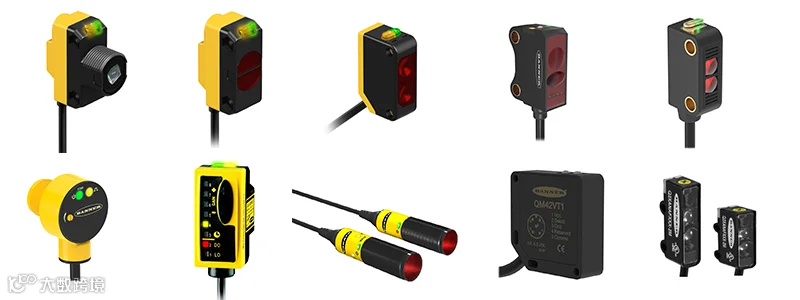

光电传感器是采用光电元件作为检测元件的传感器。它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。但是在透明物体检测的方面，由于透明物体透光率高、反射率低、形态复杂多样，导致检测时困难重重，邦纳光电传感器共聚一堂，助您选择最佳型号，解决难题。
中国移动
09:09
60%
微信
透明物体检测解决方案群
QS18邀请Q20、VS8、DQ12等加入了群聊
各位，透明物体检测对于咱们光电家族是个难题，大家有什么解决方案吗？
咱们邦纳光电传感器“兄弟”精度高、反应快，只要选对了型号那就拥有了对策。
Q20所言甚是，其他可有高招分享？
传统光电传感器的光束会穿透透明材料，导致结果检测不可靠。但是我可以发射高能量的激光光束，面对复杂的透明物体表面，应对从容，丝毫不惧。
邦纳光电传感器同胞各有所长，介绍自己的优势以及适用的场景，以便帮助更好的判断。
举双手赞同
+1
透明物体检测难点
透明物体透光率高
若使用普通对射式（透过型）光电或普通镜反式（回归反射型）光电检测，透明物体经过光电前后，光电接收端感应到的光通量差异较小，可能不足以触发信号状态变化，从而产生漏检。
透明物体反射率低
若使用普通漫反式（扩散反射型）光电检测，由透明物体反射至传感器接收端的光通量较小，可能不能达到致使信号状态变化的阈值，从而产生漏检。
透明物体形态复杂多样
常见被检测的透明物体材质从塑料到玻璃不等，厚度从薄至几百微米的透明薄膜，到几毫米的玻璃不等，这些物体之间透光率差异较大，往往导致传感器一种设定难以完成不同类型的透明物体检测。
此外，透明物体外形不规则（如凹凸不平）、物体内部状态不一（如透明瓶中不同水质液体液位），都增加了传感器灵活响应和精确识别的难度。

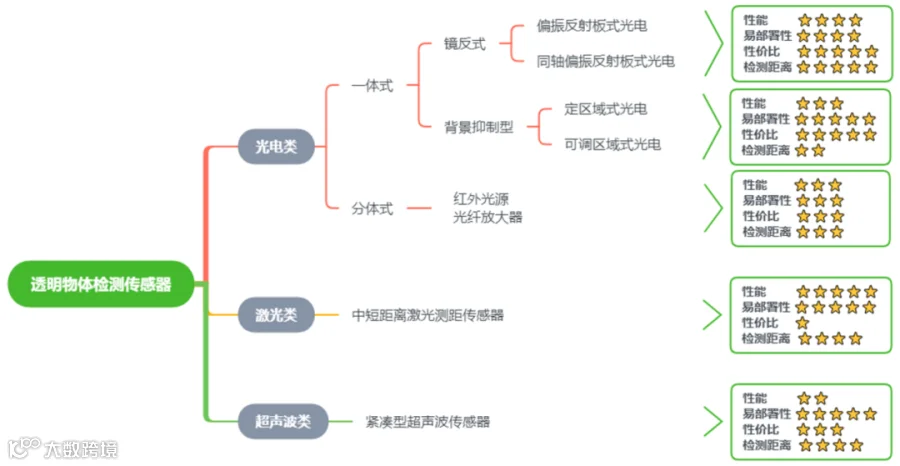

透明物体检测方案对比
▲点击查看大图
方案详解——背景抑制型光电
检测原理
定区域式与可调区域式（限定反射型）根据被测物距离传感器的距离，而非被测物表面反光程度（反射率）来判断被测物有无。因此，限定反射型具备良好的一般性透明物体的检测能力。
常见问题
限定反射型需要接收到由被测物反射回传感器的光线（无论光线强弱）来进行判断，若被测物距离较远或反射率过低，导致几乎没有反射光线回到传感器，则会检测失败。
解决方案
对反射率过低或检测距离更长的被测物（如透明薄膜），建议更换为性能更佳的传感器（如镜反式、光纤、激光）。
型号推荐
方案详解——偏振反射板式光电

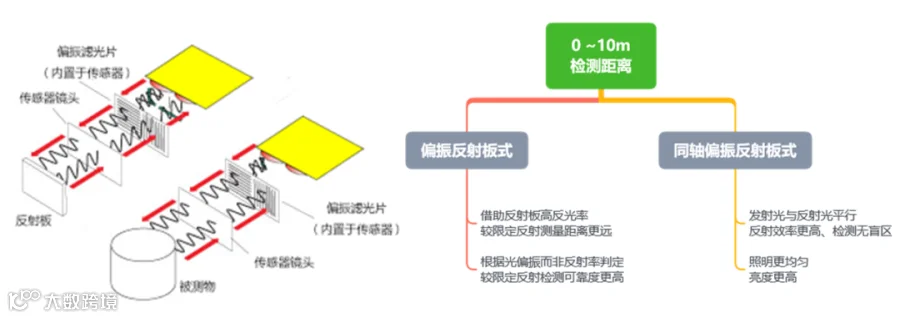

检测原理

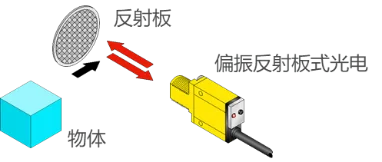

传感器接收端仅接收经反射板偏转振动方向后的光线
常见问题
当透明被测物经过偏振反射板光电时，经反射板偏振、传感器接收端接收到的光线与经过前有差异，若前后光线差异大于传感器设定的阈值，则触发信号输出。
若被测物透光率过高（如透明胶带、无色薄膜），导致被测物经过传感器前后，传感器检测到的光线差异非常小，未达到设定的信号触发阈值，则会产生漏检。
解决方案
使用带同轴光设计、且能精确调整传感器阈值的偏振反射板式光电，则能应对最具挑战的透明物体检测。
型号推荐
方案详解——激光传感器
检测原理
Q4X COD和Q5X采用三角测量原理，激光传感器发射出一束高能量的激光，激光光束经由被测物反射回传感器接收端。
当被测物接近或远离激光传感器时，反射回的激光角度产生变化，传感器通过处理角度变化信息，计算出被测物距离。
与背景抑制型光电对比
激光传感器光源能量密度更高，比背景抑制型光电更加适应复杂透明物体表面
激光传感器光斑尺寸远小于背景抑制型光电，更加适应远距小物体检测
与偏振反射板式光电对比
激光传感器不需要额外配套反光辅助元件
激光传感器更容易对准
型号推荐
