以新一代信息技术为代表的工业革命已经到来，物联网、云计算等技术正在影响着各行各业，我们仿佛看到了一幅未来智慧工厂的图景：所有的自动化设备通过网络连接，每一个生产过程都是透明可见的。但现在企业管理者先要考虑如何升级工厂设备，如何布局物联网和大数据分析。
工厂转型升级是一个复杂的过程，很多企业要考虑在旧和自动化设备引入新技术时遇到的兼容问题。智慧型工厂需要连接工业现场所有的设备，如传感器、变送器、执行器、PLC控制器等。因此，通信技术是这场升级的关键，说到工业通信，大家可能会想起工业以太网和现场总线，本文要说的是一种新的通信技术IO-Link。
什么是IO-Link？
IO-Link是一种开放式标准串行通信协议，允许支持IO-Link的传感器、设备进行双向数据交换，并连接到主站。IO-Link主站可以通过各种网络，如现场总线进行传输。每个IO-Link传感器都有一个设备描述（也叫IODD），PLC、HMI等工业信息系统可以使用这些数据进行即时操作或长期分析。
IO-Link双向通信模型
IO-Link的主要优势是其通信能力，变单向信息传输为双向通信，现场的传感器和执行器都可以通过IO-Link发送和接收信息。它允许控制器访问以前无法访问的设备参数数据，或者以前只能通过专有系统来获取传感器参数。可以说，IO-Link一方面统一了设备和系统控制之间的通信，另一方面统一了现场传感器和执行器的连接方式。

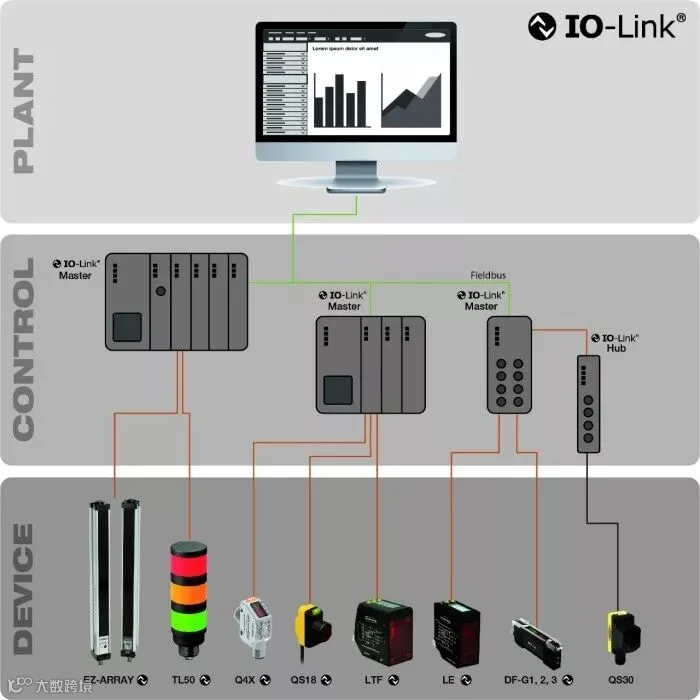

▲邦纳IO-Link示意图
IO-Link为工厂自动化下层设备添加了参数和诊断功能，例如接近传感器，除了能读取开关状态信号还可以获得设备描述、诊断等其它数字信号。IO-Link技术可以通过IO-Link接线盒进行，也可以通过传感器单独实现，只要PLC能识别IO-Link语言即可。对于旧系统的改造升级来说，前者会更受欢迎，因为添加IO-Link接线盒就不需要切换线路上的所有传感器，这样做也能够享用IO-Link技术的全部好处。
IO-Link与ModbusTCP-Q5X
▲Q5X高能型可调区域式激光测距传感器
产品特点
检测可靠性高
–非常高的过量增益
设置窗口与Q4X系列一致
–设置简便
–双模模式
–可以设置多种延时模式，可以设置输入/输出（例如可以把第二个开光量设置为PFM输出等）
可以通过远程显示器设置和监控(RSD1)
–简化传感器的设置
–配件控制
–可以存储设置的参数
–设置完成后，可以撤去RSD(一个RSD可用于多个Q5X)
–双开关量输出，带IO-Link
应用原理
基于三角测量原理的激光传感器，检测范围9.5 cm 至2 m
实时的距离反馈，明亮醒目的输出指示灯，易于及时判定传感器的状态，数显上可以实时显示检测距离，单位可以设置为分米或者英寸。
应用案例

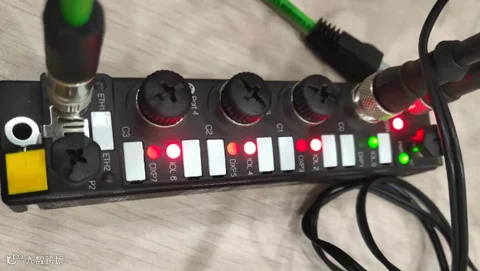

方案：Q5X+图尔克模块

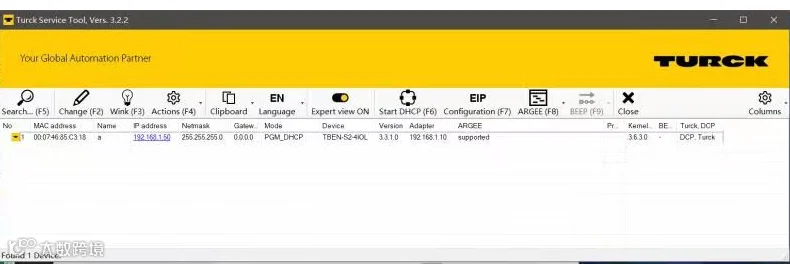

模块IP为:192.168.1.50 电脑IP为:192.168.1.10
打开Modbus调试软件设置如图

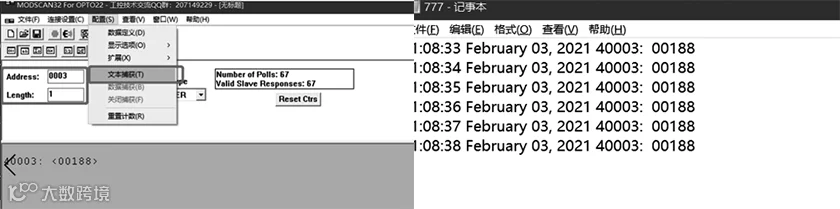

使用调试工具的文本抓获功能,如图
与实际显示数据吻合都是188mm
点击底部阅读原文，联系邦纳工程师！
