关于工业用变频器，大家应该都有接触过，也都知道它主要是用来调节所驱动交流电机的转速，通过改变交流电源的电压和频率来实现交流电机的无极调速。那么什么是交流电？ 交流电有那些规格呢？今天，就和大家聊聊变频器的基础知识——交流电。
大小和方向随时间做周期性变化的电流和电压，分别称为交变电流和交变电压，统称交流电。根据交变电的波形又可以将交流电分为：
正弦交流电
非正弦交流电
大小和方向随时间按正弦规律变化的电流和电压，称之为正弦交流电。
* 生活中使用的市电（民用和工业用）就是具有正弦波形的交流电，频率是50Hz，交流电用符号'~'表示。
正弦交流电三个要素：最大值（峰值Um）、周期（频率或角频率）和相位（初相位）。
a.问题1：为什么我们民用和工业用的交流电都选择正弦波交流电呢？
有的人就质疑，为什么选择正弦波，而不选择方波或者其它波形。电能送过来的电线和传输设备理想状态是没有电阻、没有电容、没有电感，但是实际上不可能，凡导线都有电阻，和线间电容及线上电感，而且各个客户收到电能的时候经过的这些电阻电容电感的情况都不一样，这些电路就造成了方波或者其他波形的畸变和失真。但是正弦波就不同，不管整条线路的电感电容电阻的相互连接有多么复杂，哪怕串联了又并联并联了再串联，只要发送端是正弦波，则接收端一定也是正弦波。所以，我们民用和工业用的交流电都选择了正弦波交流电！
正弦交流电优越性：便于传输、易于交换、便于运算、有利于电器设备的运行……
b.问题2：我们常见的正弦波交流电的标称电压是指正弦波交流电的最大电压吗？
从正弦波交流电的波形图我们可以知道，交流电的最大电压值在一个周期里面只有两个瞬间达到这个最大值。那么在实际使用中，如果用最大值来计算交流电的电功或电功率并不合适，因为毕竟在一个周期李只有两个瞬间达到这个最大值。为此人们常用正弦电流及电压的有效值表示其大小,它指的是一个与周期电流平均热效应相等的直流电流的量值。电工设备的额定电流、电压，交流测量仪表的电流、电压示值等都是有效值。但电工设备的耐压值却不是有效值而是电压的最大值（峰值）。
* 问题2扩展：在交流电路中，元器件的耐压等级如何选择？
应特别注意：在交流电路设计及交流元器件的选择上，一定要确保所选交流元器件的耐压值一定要大于交流电的最大值，而不是交流电的有效值（交流电的标称电压）。例如：我们以我们国家的民用电为例，民用电的标称电压是 220v，也就是说我国民用电的有效电压值是 220v，按照计算公式：Um = 220v *
= 220v * 1.414 = 311v，也就是说我们在这种电路中所选择的交流元器件的耐压值一定要大于 311v 才能保证元器件的正常工作。
*如果我们有机会旁观家电维修的话，注意一些大的电容的话会发现上面标的耐压都是 400v 以上的。

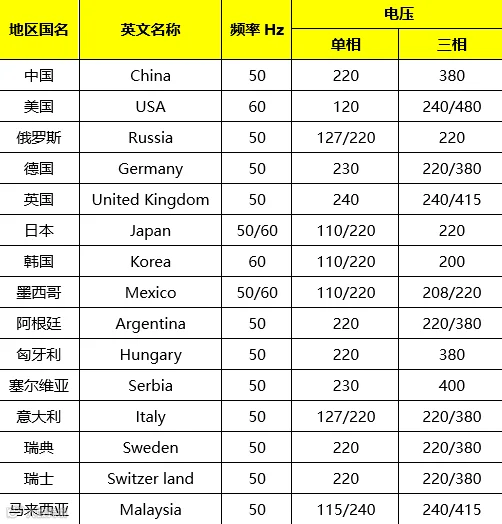

在交流电的使用上，各个国家和地区都不约而同的选择了正弦波交流电，但在电压等级和频率等级上，各个国家和地区根据本身的区域、使用习惯等方面，选择了各自不同的电压、频率等级。

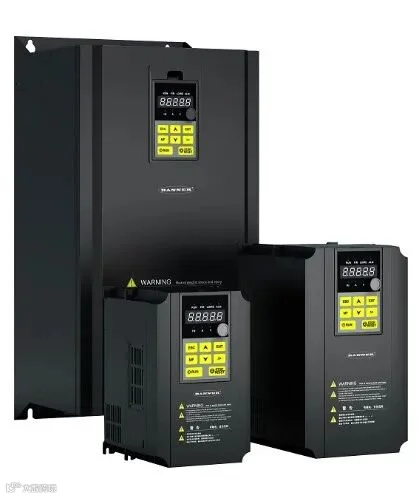

▲邦纳BMD-C系列变频器
产品特点：
输入电压：三相380VAC ±20%
输入频率：50~60Hz ±5%
适用多种工况

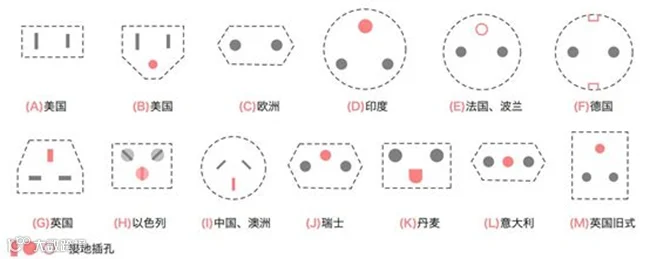

* 附：各个国家、地区插座规格
*温馨提示：疫情结束后，有出国出差、旅游的注意带上合适的充电器转换头，小心手机、电脑因为没电变板砖哦！
