青岛某五金厂曾因冲压件弧度偏差0.1mm，导致整批汽车配件报废。引入3D视觉测量系统后，不仅实现100%全检，更发现模具的隐性磨损规律——这套系统在首月就避免了380万元潜在损失，而投入成本仅相当于两台高端三坐标测量仪。
在高端制造与成本管控的双重压力下，传统测量方式（卡尺/投影仪）已难以应对曲面复杂、公差严苛、全检需求的挑战。3D视觉测量技术凭借非接触、高效率、全尺寸捕获的优势，正成为中小制造企业质量升级的破局点。
一、为什么需要3D视觉测量？
二维测量的本质局限：

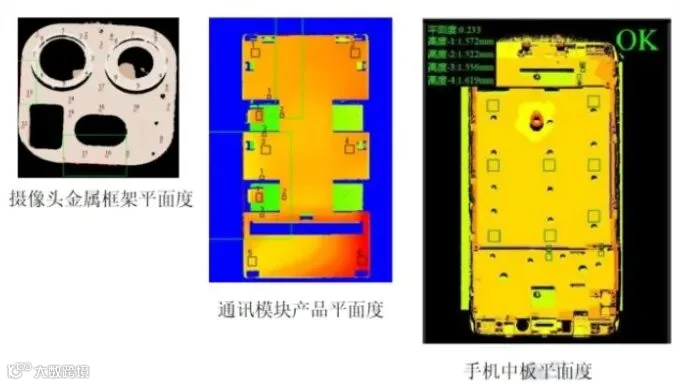

平面缺失：无法测量高度差、弧度、翘曲度（如手机中框平面度要求＜0.05mm）
接触损伤：探针划伤精密表面（镜面/镀膜件单次损伤损失超千元）
效率瓶颈：人工测量单个复杂工件耗时超10分钟
技术代际对比：
检测方式 精度范围 速度 适用场景 传统卡尺 ±0.1mm 3-5分钟/件 规则几何体 光学投影仪 ±0.05mm 8-10分钟/件 二维轮廓 3D视觉测量 ±0.03mm 20秒/件 曲面/微结构/柔性体
二、三大高价值场景落地解析
场景1：冲压件全尺寸管控
痛点：山东某汽车配件厂抽检漏判曲面回弹变形，客户退货率月均4.7%
3D方案：

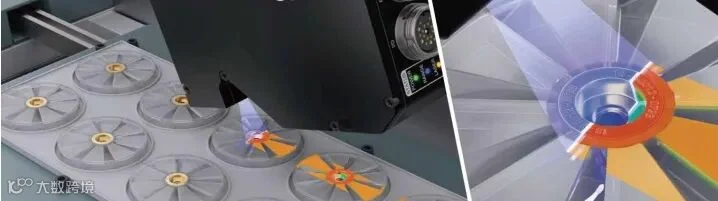

蓝光结构光扫描0.2秒捕获132万个点云自适应滤波算法消除金属反光干扰GD&T分析引擎自动输出平面度/轮廓度报告成效：
✓ 实现100%在线全检（检测节拍8秒/件）
✓ 客户退货率降至0.12%
✓ 模具维护周期延长3倍
场景2：注塑件变形控制
痛点：某家电厂塑料外壳合模线溢料，人工抽检每小时仅查20件
3D方案：

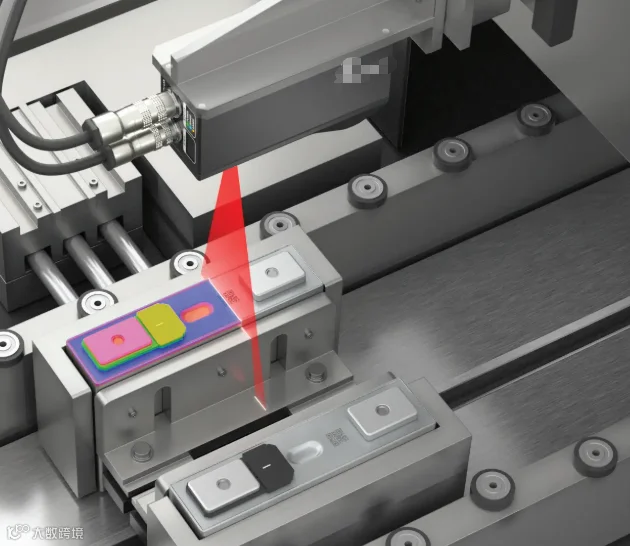

激光线扫传感器实时捕捉0.02mm级飞边热变形补偿模型消除温差导致的测量误差SPC控制图自动预警注塑参数异常成效：
✓ 在线检出率100%（速度120件/小时）
✓ 材料损耗降低25%
✓ 工艺优化周期缩短80%
场景3：焊接件精度管理
痛点：工程机械厂焊接法兰盘平面度超差，安装后设备振动超标
3D方案：
多视角点云融合解决焊缝遮挡问题虚拟基准面重建模拟装配状态深度学习算法识别焊瘤与虚焊成效：
✓ 平面度控制精度达±0.04mm
✓ 返工率下降90%
✓ 客户验收通过率100%
三、中小企业实施路径
阶段1：精准选型四要素
|
|
|
|
|---|---|---|
| 精度 |
|
|
| 扫描速度 |
|
|
| 抗干扰能力 |
|
|
| 软件生态 |
|
|
阶段2：低成本部署策略
硬件创新：采用国产蓝光传感器（价格较进口低40%）
算法优化：迁移学习预训练模型，样本量需求降至50件
柔性方案：
可移动式测量站：1台设备服务多条产线模块化设计：10分钟切换治具适配新产品
案例：某阀门厂以28万元构建移动检测站，覆盖6类产品检测，较固定工位方案节约60%投入
四、2024技术突破方向
1. 智能补偿技术
材料形变预测：通过热力学模型补偿温度引起的测量误差
动态振动滤波：在冲压车间强震动环境下保持精度稳定
多传感器融合：激光+光谱分析同步获取尺寸与表面缺陷数据
2. 轻量化革命
手持式3D扫描仪：重量＜1kg，精度保持±0.04mm
嵌入式处理器：Intel Movidius芯片实现边缘计算（功耗＜15W）
5G云测量：点云数据实时上传云端解析，降低本地硬件需求
3. 标准化进程加速
AI自动标定：替代传统标定板，标定时间从2小时缩至10分钟
ISO标准对接：测量报告自动符合ASME Y14.5-2018标准
区块链存证：检测数据实时上链，满足汽车/医疗行业溯源需求
结语：从“事后检验”到“全过程控制”
当五金厂的冲压件、家电厂的塑料外壳、工程机械的焊接组件，都能在产线上完成微米级全尺寸管控，意味着3D视觉测量已超越单纯的检测工具，成为制造工艺优化的核心驱动力：
✓ 质量前置化：实时反馈数据驱动工艺参数调整
✓ 成本结构化：全检替代抽检降低质量风险成本
✓ 知识沉淀化：SPC数据链揭示隐性工艺规律
行业数据：据《中国工业测量白皮书》，采用3D视觉测量企业：
产品开发周期平均缩短34%
客户索赔金额下降82%
测量人力成本减少70%
对青岛设备商而言，这不仅是技术供给，更是价值创造——通过将复杂的测量科学转化为可落地、易维护、买得起的解决方案，帮助制造业客户在精度竞争时代构建核心壁垒。
