在制造业迈向高精度、智能化的进程中，尺寸测量是保障产品质量、控制生产流程的关键环节。传统测量方式如卡尺、千分尺依赖人工操作，不仅效率低、精度易受人为因素影响，还难以应对复杂曲面、异形结构工件的测量需求。3D 视觉尺寸测量技术凭借其 “三维立体感知” 能力，可快速获取工件全尺寸数据，实现非接触、高精度、自动化测量，成为设备商、非标自动化厂商及自动化产线改造厂家解决测量痛点的核心方案。本文将从技术原理、核心优势切入，结合多行业通用案例解析其应用价值，提供选型建议并预判未来趋势，为企业升级检测体系提供参考。
一、3D 视觉尺寸测量的技术原理与核心优势
（一）技术原理

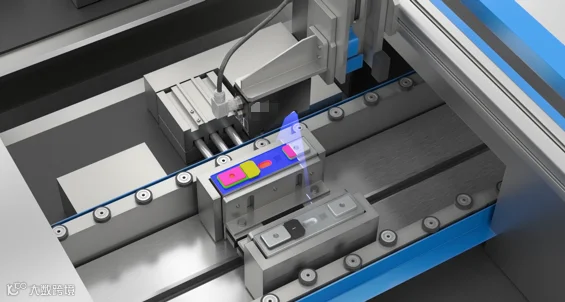

3D 视觉尺寸测量系统主要由 3D 成像单元（如结构光相机、激光轮廓传感器）、数据处理单元（工业计算机、测量软件）及结果输出单元（显示器、数据存储模块）组成。其核心原理是通过 “三维数据采集 - 处理 - 分析” 闭环实现测量：首先，3D 成像单元向工件表面投射结构光或激光束，光线因工件表面凹凸产生形变，相机捕捉形变后的光信号，将其转化为三维点云数据；其次，测量软件对三维点云进行预处理（去噪、拼接），提取工件的几何特征（如长度、直径、弧度、孔位深度）；最后，软件根据预设的公差标准，自动计算实际尺寸与标准尺寸的偏差，生成测量报告，支持数据导出与追溯，实现全流程自动化测量。
（二）核心优势
- 全维度高精度测量：3D 视觉尺寸测量可获取工件三维空间内的所有尺寸数据，包括传统 2D 测量无法覆盖的高度、深度、曲面弧度等参数，重复测量精度可达 ±0.005mm，满足精密制造领域（如航空航天、医疗器械）的严苛要求。例如测量复杂曲面的发动机叶片，3D 视觉可一次性获取叶片的轮廓弧度、厚度偏差、表面平整度等 200 + 项尺寸参数，精度较人工测量提升 10 倍以上。
- 非接触与高效性：无需与工件直接接触，可避免测量工具对工件表面的划伤或挤压变形，尤其适用于易损件（如玻璃、薄膜）与高温件（如刚加工完成的金属件）。同时，单工件测量时间从人工测量的几分钟缩短至几秒，例如在汽车零部件批量检测中，3D 视觉系统每小时可完成 300-500 件工件测量，效率较人工提升 20-30 倍。
- 适配复杂工件与场景：无论是规则的立方体、圆柱体，还是不规则的异形件（如汽车保险杠、家电外壳），3D 视觉尺寸测量都能通过点云拼接技术完整还原工件形态，实现全尺寸覆盖。此外，系统支持在线集成，可直接部署于生产线，实时测量生产过程中的工件尺寸，及时反馈偏差，避免批量不良品产生。
- 数据可追溯与智能化：测量数据自动存储至系统数据库，支持历史数据查询、趋势分析与报表生成，便于企业进行质量追溯与生产工艺优化。部分高端系统还融入 AI 算法，可自动识别测量异常数据，分析偏差原因（如原材料波动、设备参数偏移），为生产调整提供数据支撑，实现 “测量 - 分析 - 优化” 的智能化闭环。
二、3D 视觉尺寸测量的多行业通用案例分析
（一）汽车行业：车身部件与总成测量
汽车车身部件（如车门、底盘框架）尺寸精度直接影响装配密封性与行驶安全性，传统人工测量需多次调整测量工具，效率低且易遗漏尺寸。某汽车制造商在车身装配线中引入 3D 视觉尺寸测量系统：通过多台结构光相机环绕车身，同步采集车门、车架的三维点云数据，测量软件自动计算车门与车架的间隙（标准要求 0.5-1mm）、面差（标准要求≤0.8mm）及孔位坐标偏差。若某一尺寸超出公差，系统立即报警并标注偏差位置，工人可快速调整装配参数。改造后，车身部件装配合格率从 92% 提升至 99%，测量时间从每台车 30 分钟缩短至 5 分钟，同时减少 3 名专职测量工人，年节省人力成本约 20 万元。
（二）3C 电子行业：精密元器件测量
3C 电子产品（如手机中框、芯片封装）尺寸微小、结构复杂，传统卡尺无法精准测量微小间隙与高度差。某电子设备厂商在芯片封装检测中应用 3D 视觉尺寸测量技术：通过激光轮廓传感器扫描芯片封装的引脚高度、间距与焊点直径，测量软件提取引脚的三维坐标，计算引脚高度偏差（标准要求 ±0.01mm）与间距偏差（标准要求 ±0.005mm）。系统还可检测焊点是否存在虚焊（焊点高度不足）或过焊（焊点直径过大）问题，避免芯片在使用中出现接触不良。改造后，芯片封装不良品率从 3% 降至 0.5% 以下，测量效率提升至每小时 1000 + 颗芯片，满足批量生产的检测需求。
（三）医疗器械行业：植入式器件测量
医疗器械中的植入式器件（如人工关节、骨科螺钉）对尺寸精度要求极高，尺寸偏差可能导致手术失败或患者不适。某医疗器械厂家在人工关节生产中采用 3D 视觉尺寸测量系统：对关节的球面弧度、孔径深度、连接轴直径等关键尺寸进行全维度测量，其中球面圆度公差要求≤0.003mm，孔径公差要求 ±0.002mm。系统通过点云数据还原关节三维模型，与设计图纸进行精准比对，生成尺寸偏差热力图，直观展示超差区域。改造后，人工关节尺寸合格率从 95% 提升至 99.8%，通过了医疗行业严格的质量认证，同时避免因人工测量误差导致的产品召回风险。
（四）家电行业：外壳与模具测量
家电外壳（如冰箱门体、洗衣机滚筒）多为异形曲面结构，传统测量难以覆盖全尺寸，易出现装配错位问题。某家电制造商在外壳生产线中部署 3D 视觉尺寸测量系统：采集外壳的三维点云数据，测量门体边缘的弧度、滚筒的圆度及安装孔的位置偏差，确保外壳与内部部件的装配精度。同时，系统可定期测量生产模具的尺寸磨损情况（如模具型腔深度、边缘圆角），当磨损超出阈值时自动提醒模具维护，避免因模具老化导致批量外壳尺寸偏差。改造后，家电外壳装配返工率从 8% 降至 1%，模具维护周期精准度提升 50%，延长模具使用寿命约 15%。
三、企业选择 3D 视觉尺寸测量解决方案的核心要点
（一）明确测量需求与精度标准
企业需先确定核心测量参数（如长度、高度、弧度、间隙）、精度要求（如 ±0.005mm vs ±0.05mm）及测量效率（如离线抽检 vs 在线全检）。例如，医疗器械行业需选择高精度激光轮廓传感器（精度≤0.003mm），而家电行业若仅测量外壳尺寸，选择中精度结构光相机（精度 ±0.02mm）即可，避免过度追求高精度导致成本浪费。
（二）评估系统适配性与集成能力
需确认 3D 视觉系统是否适配自身工件特性（如材质反光度、尺寸大小）：针对金属等高反光工件，选择抗反光激光传感器；针对大尺寸工件（如汽车车身），选择支持多相机拼接的系统。同时，系统需与现有生产线（如输送线、PLC 控制系统）兼容，支持主流通信协议（如 Profinet、Modbus），便于在线集成。设备商与产线改造厂家还需关注系统的安装灵活性，是否支持地面安装、支架安装或机器人搭载，以适配不同生产线布局。
（三）平衡成本与长期效益
3D 视觉尺寸测量系统初期投入高于传统测量工具，但需综合考量长期效益：一方面，系统可减少人工成本（1 台系统可替代 2-4 名测量工人）与不良品损失（避免批量报废）；另一方面，部分系统支持模块化升级（如后期增加相机数量扩展测量范围），可降低后续升级成本。通常，中高精度系统（精度 ±0.01mm）投资回收期约 1-2 年，高精度系统（精度≤0.005mm）因应用场景更精准，回收期约 2-3 年，企业可根据自身产能与质量需求选择。
（四）关注技术支持与售后服务
3D 视觉尺寸测量系统的调试（如点云拼接、参数校准）与维护需要专业技术，企业需选择具备本地化服务能力的服务商（如青岛地区可提供现场调试），确保在系统部署、故障排查时能快速响应（如 24 小时远程支持、48 小时现场服务）。同时，服务商需提供操作培训与软件升级服务，确保企业员工能熟练使用系统，且系统功能可跟随技术发展更新。
四、3D 视觉尺寸测量的未来发展趋势
- 更高精度与更快速度：随着传感器技术的进步，3D 视觉尺寸测量精度将向 ±0.001mm 级别突破，同时测量速度进一步提升，实现 “毫秒级” 单工件测量，满足超精密制造（如半导体芯片）与高速生产线（如电池极片）的需求。
- AI 深度融合与自主决策：AI 算法将更深度融入测量流程，系统可自动优化测量路径（如避开工件遮挡区域）、识别异常数据（如因工件表面污渍导致的测量偏差），甚至根据测量数据自主调整生产设备参数（如调整机床加工精度），实现 “测量 - 决策 - 控制” 的全自动闭环。
- 轻量化与便携化：针对小批量抽检场景，便携式 3D 视觉测量设备（如手持激光扫描仪）将更普及，设备重量从数公斤降至 1-2 公斤，操作流程简化，工人无需专业培训即可完成测量，适用于售后维修、现场检测等场景。
- 多技术协同与场景拓展：3D 视觉尺寸测量将与 2D 视觉（快速定位工件）、力控技术（辅助工件固定）结合，形成多技术协同方案。同时，应用场景从传统制造业向新能源（如电池电芯尺寸测量）、航空航天（如发动机涡轮叶片测量）、建筑建材（如预制构件尺寸检测）拓展，覆盖更多行业需求。
五、结语
3D 视觉尺寸测量技术凭借全维度、高精度、自动化的优势，正在重构制造业的精密检测体系，不仅解决了传统测量的效率与精度痛点，还为设备商提供了灵活的检测方案，为自动化产线改造厂家降低了质量管控难度。从汽车车身的装配检测到 3C 电子的精密元器件测量，从医疗器械的合规性检测到家电行业的模具维护，3D 视觉尺寸测量已成为各行业保障产品质量、提升生产效率的通用选择。
对于青岛地区的制造企业而言，选择适配的 3D 视觉尺寸测量解决方案，既能满足本地产业（如汽车零部件、电子制造）的高精度检测需求，又能借助本地化服务快速解决部署与维护问题，实现降本增效与质量升级的双重目标。未来，随着技术的不断迭代，3D 视觉尺寸测量将在更多精密制造场景中发挥核心作用，成为推动制造业向 “质量零缺陷、生产全智能” 转型的关键力量。如果你的企业正面临尺寸测量效率低、精度差的问题，不妨从 3D 视觉尺寸测量技术入手，构建更高效、更精准的质量检测体系。
